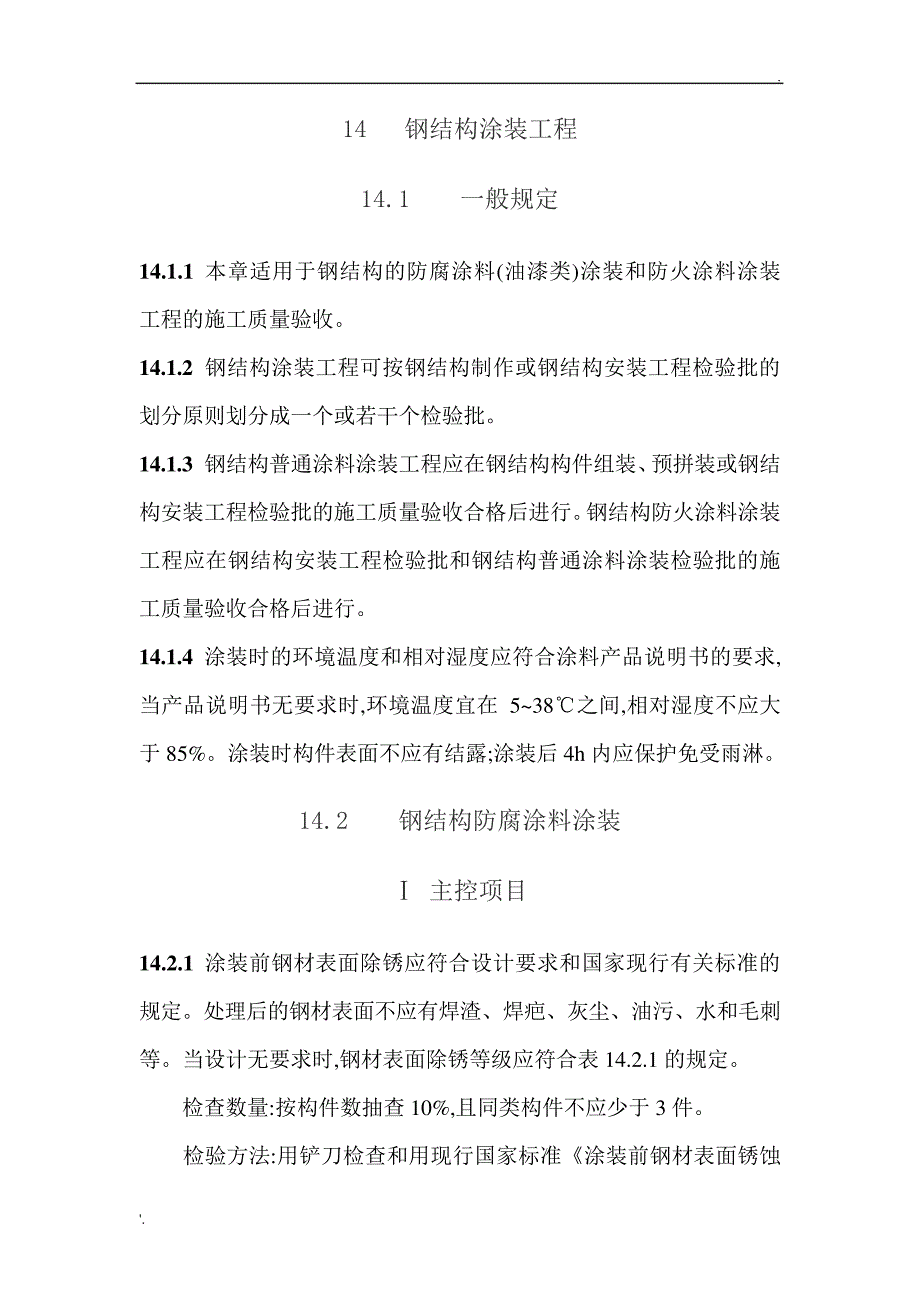

'. 14 钢结构涂装工程 14.1 一般规定 14.1.1 本章适用于钢结构的防腐涂料(油漆类)涂装和防火涂料涂装工程的施工质量验收 14.1.2 钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批 14.1.3 钢结构普通涂料涂装工程应在钢结构构件组装、 预拼装或钢结构安装工程检验批的施工质量验收合格后进行 钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行 14.1.4 涂装时的环境温度和相对湿度应符合涂料产品说明书的要求,当产品说明书无要求时,环境温度宜在 5~38℃之间,相对湿度不应大于 85%涂装时构件表面不应有结露;涂装后 4h 内应保护免受雨淋 14.2 钢结构防腐涂料涂装 Ⅰ 主控项目 14.2.1 涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等当设计无要求时,钢材表面除锈等级应符合表 14.2.1 的规定 检查数量:按构件数抽查 10%,且同类构件不应少于 3 件 检验方法:用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀 . '. 等级和除锈等级》GB 8923 规定的图片对照观察检查。
表 14.2.1 各种底漆或防锈漆要求最低的除锈等级 涂料品种 除锈等级 油性酚醛、醇酸等 底漆或防锈漆 St2 高氯化聚乙烯、 氯化橡胶、 氯磺化聚乙烯、 环氧树脂、 聚氨酯等底漆或防锈漆 Sa2 无机富锌、有机硅、 过氯乙烯等底漆 Sa2 1/2 14.2.2 涂料、涂装遍数、涂层厚度均应符合设计要求当设计对涂层厚度无要求时,涂层干漆膜总厚度:室外应为 150μm,室内应为 125μm,其允许偏差为-25μm每遍涂层干漆膜厚度的允许偏差为-5μm 检查数量:按构件数抽查 10%,且同类构件不应少于 3 件 检验方法:用干漆膜测厚仪检查每个构件检测 5 处,每处的数值为 3 个相距 50mm 测点涂层干漆膜厚度的平均值 Ⅱ 一般项目 14.2.3 构件表面不应误涂、漏涂,涂层不应脱皮和返锈等涂层应均 . '. 匀、无明显皱皮、流坠、针眼和气泡等 检查数量:全数检查 检验方法:观察检查 14.2.4 当钢结构处在有腐蚀介质环境或外露且设计有要求时,应进行涂层附着力测试,在检测处范围内,当涂层完整程度达到 70%以上时,涂层附着力达到合格质量标准的要求。
检查数量:按构件数抽查 1%,且不应少于 3 件,每件测 3 处 检验方法:按照现行国家标准《漆膜附着力测定法》GB 1720 或《色漆和清漆、漆膜的划格试验》GB 9286 执行 14.2.5 涂装完成后,构件的标志、标记和编号应清晰完整 检查数量:全数检查 检验方法:观察检查 14.3 钢结构防火涂料涂装 Ⅰ 主控项目 14.3.1 防火涂料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定 检查数量:按构件数抽查 10%,且同类构件不应少于 3 件 检验方法:表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB 8923 规定的图片对照观察检查底漆涂装用干漆膜测厚仪检查,每个构件检测 5 处,每处的数值为 3 个相距50mm 测点涂层干漆膜厚度的平均值 . '. 14.3.2 钢结构防火涂料的粘结强度、抗压强度应符合国家现行标准《钢结构防火涂料应用技术规程》CECS 24:90 的规定检验方法应符合现行国家标准《建筑构件防火喷涂材料性能试验方法》GB 9978的规定。
检查数量:每使用 100t 或不足100t 薄涂型防火涂料应抽检一次粘结强度;每使用 500t 或不足 500t 厚涂型防火涂料应抽检一次粘结强度和抗压强度 检验方法:检查复检报告 14.3.3 薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求厚涂型防火涂料涂层的厚度,80%及以上面积应符合有关耐火极限的设计要求,且最薄处厚度不应低于设计要求的 85% 检查数量:按同类构件数抽查 10%,且均不应少于 3 件 检验方法:用涂层厚度测量仪、测针和钢尺检查测量方法应符合国家现行标准《钢结构防火涂料应用技术规程》CECS 24:90 的规定及本规范附录 F 14.3.4 薄涂型防火涂料涂层表面裂纹宽度不应大于 0.5mm;厚涂型防火涂料涂层表面裂纹宽度不应大于 1mm 检查数量:按同类构件数抽查 10%,且均不应少于 3 件 检验方法:观察和用尺量检查 Ⅱ 一般项目 14.3.5 防火涂料涂装基层不应有油污、灰尘和泥砂等污垢 . '. 检查数量:全数检查 检验方法:观察检查 14.3.6 防火涂料不应有误涂、漏涂,涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷,乳突已剔除。
检查数量:全数检查 检验方法:观察检查 附录 F 钢结构防火涂料涂层厚度测定方法 F.0.1 测针: 测针(厚度测量仪),由针杆和可滑动的圆盘组成,圆盘始终保持与针杆垂直,并在其上装有固定装置,圆盘直径不大于 30mm,以保证完全接触被测试件的表面如果厚度测量仪不易插入被插材料中,也可使用其他适宜的方法测试 测试时,将测厚探针(见图 F.0.1)垂直插入防火涂层直至钢基材表面上,记录标尺读数 图 F.0.1 测厚度示意图 . '. 1-标尺;2-刻度;3-测针, 4-防火涂层;5-钢基材 F.0.2 测点选定: 1 楼板和防火墙的防火涂层厚度测定,可选两相邻纵、横轴线相交中的面积为一个单元,在其对角线上,按每米长度选一点进行测试 2 全钢框架结构的梁和柱的防火涂层厚度测定,在构件长度内每隔 3m 取一截面,按图 F.0.2 所示位置测试 图 F.0.2 测点示意图 3 桁架结构,上弦和下弦按第 2 款的规定每隔 3m 取一截面检测,其他腹杆每根取一截面检测。
F.0.3 测量结果:对于楼板和墙面,在所选择的面积中,至少测出 5 个点:对于梁和柱在所选择的位置中,分别测出 6 个和 8 个点分别计算出它们的平均值,精确到 0.5mm。
