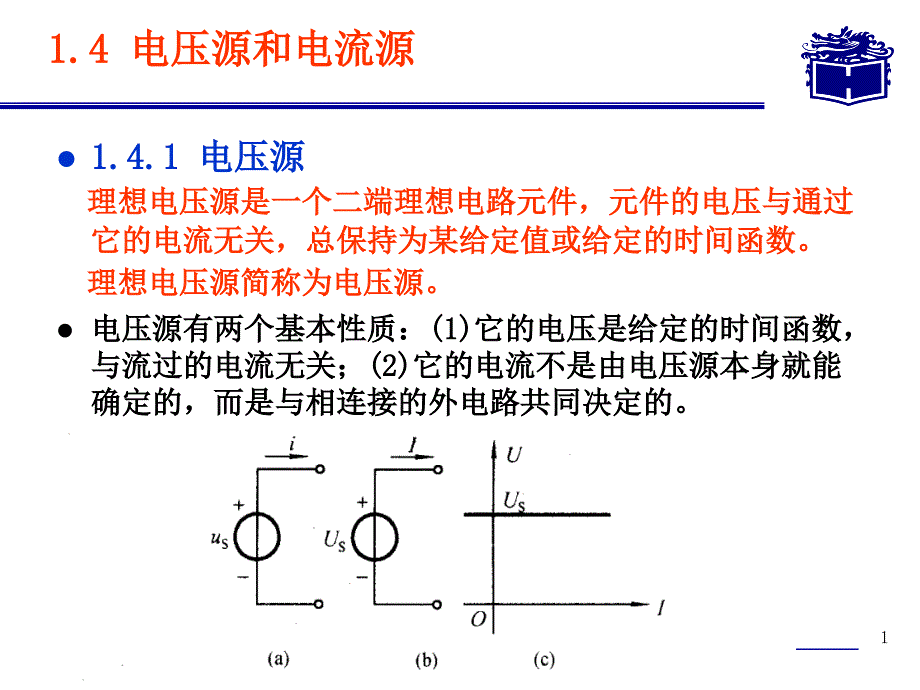

1,,1.4 电压源和电流源,1.4.1 电压源 理想电压源是一个二端理想电路元件，元件的电压与通过它的电流无关，总保持为某给定值或给定的时间函数 理想电压源简称为电压源 电压源有两个基本性质：(1)它的电压是给定的时间函数，与流过的电流无关；(2)它的电流不是由电压源本身就能确定的，而是与相连接的外电路共同决定的2,,1.4 电压源和电流源,电压源在电路中的图形符号如图(a)所示，其中us为电压源电压，“+”、“一”是其参考极性直流电压源的图形符号如图(b)所示，其电压US等于定值图(c)表示直流电压源的伏安特性曲线 1.4.2 电流源 理想电流源是一个二端理想电路元件，元件的电流与它的电压无关，总保持为某给定值或给定的时间函数理想电流源简称为电流源 电流源有两个基本性质：(1)它的电流是给定的时间函数，与电压无关；(2)它的电压不是由电流源本身就能确定，而是与相连接的外电路共同决定的，电压是任意的，甚至可以有不同的极性3,,1.4 电压源和电流源,电流源在电路中的图形符号如图(a) （a） （b） （c） 直流电流源的图形符号如图(b)所示，IS表示其电流等于定值图(c)为直流电流源的伏安特性曲线,。
