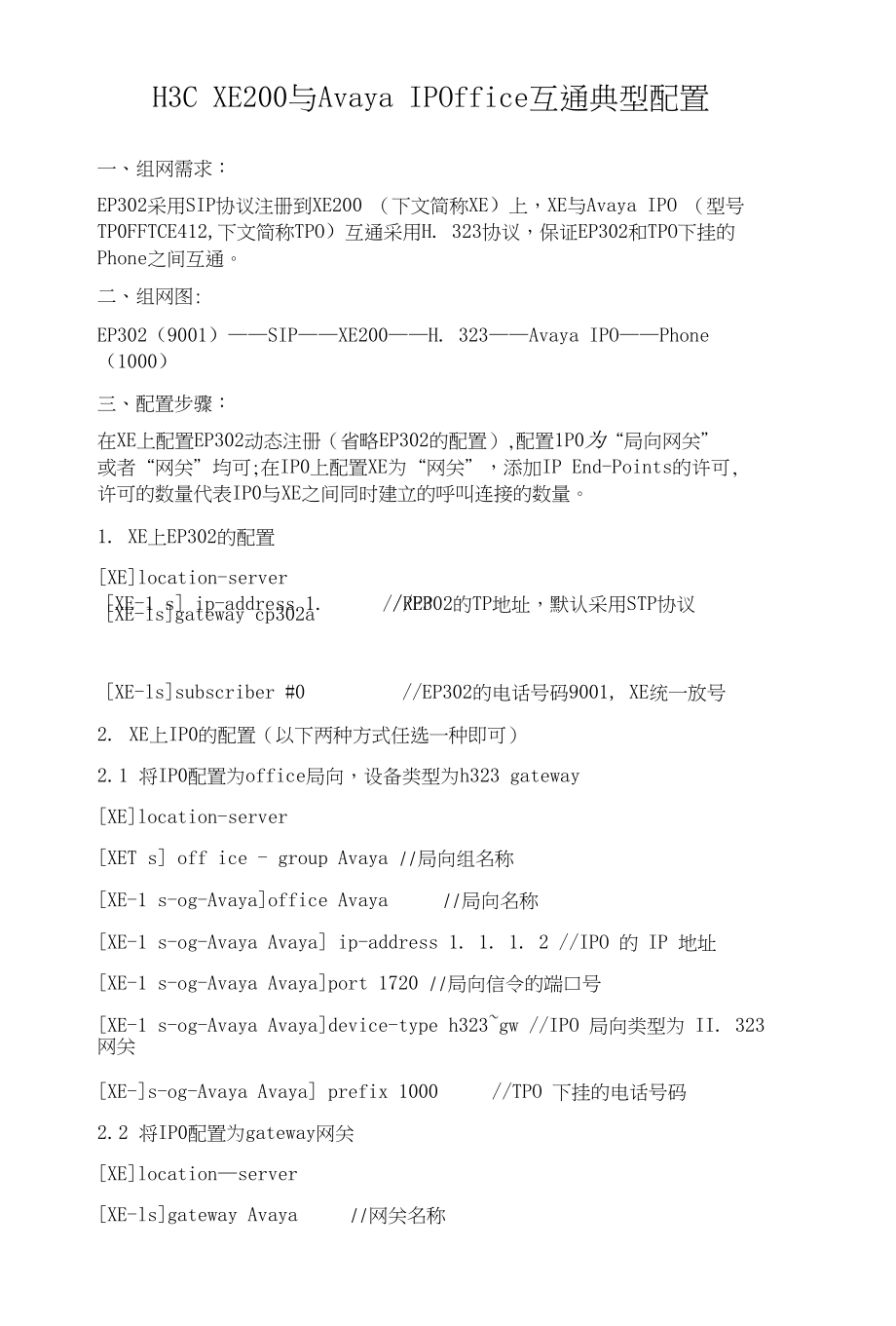

H3C XE200与Avaya IPOffice互通典型配置一、组网需求：EP302采用SIP协议注册到XE200 （下文简称XE）上，XE与Avaya IPO （型号 TP0FFTCE412,下文简称TPO）互通采用H. 323协议，保证EP302和TPO下挂的 Phone之间互通二、组网图:EP302（9001）——SIP——XE200——H. 323——Avaya IPO——Phone （1000）三、配置步骤：在XE上配置EP302动态注册（省略EP302的配置）,配置1P0为“局向网关” 或者“网关”均可;在IP0上配置XE为“网关”，添加IP End-Points的许可, 许可的数量代表IP0与XE之间同时建立的呼叫连接的数量1. XE上EP302的配置[XE]location-server[XE-ls]gateway cp302a//EP302 的 ID[XE-1 s] ip-address 1. 1. 1. 1//RP302的TP地址，默认采用STP协议[XE-ls]subscriber #0 9001//EP302的号码9001, XE统一放号2. XE上IP0的配置（以下两种方式任选一种即可）2. 1 将IP0配置为office局向，设备类型为h323 gateway[XE]location-server[XET s] off ice - group Avaya //局向组名称[XE-1 s-og-Avaya]office Avaya //局向名称[XE-1 s-og-Avaya Avaya] ip-address 1. 1. 1. 2 //IPO 的 IP 地址[XE-1 s-og-Avaya Avaya]port 1720 //局向信令的端口号[XE-1 s-og-Avaya Avaya]device-type h323~gw //IPO 局向类型为 II. 323 网关[XE-]s-og-Avaya Avaya] prefix 1000 //TPO 下挂的号码2. 2 将IP0配置为gateway网关[XE]location—server[XE-ls]gateway Avaya //网关名称[XE-1 s-gw~Avaya] ip-address 1. 1. 1. 2 //IPO 的 IP 地址[XE~1s-gw~Avaya]device-status forever-up attachedPS xe200 //配置1P0的设备状态为“永久”,即不需要IP0向XE注册[XE-ls-gw-Avaya] device-type h323 //配置 1P0 设备类型为 H. 323[XE-ls-gw-Avaya]call-signal ip-address 1. 1. 1. 2 //IPO 的呼叫信令地址 [XE~1 s-gw-Avaya]prefix 1000 //IPO 卜挂的号码3. IPO的相关配置IPO的配置采用产品自身的图形客户端，在IPO上把XE配置成普通的网关即可。
3. 1 登录IP Office manger客户端软件在PC上运行IP Office manger软件，以管理员身份成功登录，显示如下界而:X BOOTP )♦ Operet^r O) s r，IPOfftce.l 已 2 Syrtee (1)—■ HOffictJS f X Lim (1)U 0 Cgtrol Uni t ⑶ Q Extension OB)3H | U#r GO)S {| HytMGroup G)・ WX Short Cod< (55):、S*mc・(0)S >1 | LAKRIP lodeDNS | Voic.al | T1 ebony | LDtf | Syi* 小hriaery Trtnv IF Addrett厂 RATNgber Of DHCP If A44reiMS |200 士DHCP lode G Server「Client「 Dittbltd2J•1 1』 _ .■」 ・• ・:；」■瞥？ Itciv
2) 在“ShortCodes”中配置路由号码，即XE下挂的EP302号码，在［Code］ 中输入号码或者号码前缀，比如EP302是9001,则【Code］ nJ以输入“9XXX” ,代表以2开始的四位数号码;［Feature］中选择“Dial” ,指 定［Line Group ID】为 “1” ,对应 “VoIP Line” 中的［Outgoing Group ID］ oShort CodtCodeTettur*Telephont NumberLin* Group IdLocal*Foret Account Codt3) “VOIP Settings”中用来配置XE的IP地址以及呼叫特性在［Gateway IP Address］中输入XE的IP地址，【Compress Code］用来设置编解码类型, 通常选择"Auto” , ［H450 suport］项选择"none” ；在右侧打勾的选项中,只需勾选 aEnable Faststartv 和"out of band DTMF",其他项不选 3.3 添加 uShort Code”此处添加的"ShortCode” 与"IP line” 中的［Short Code］相对应，在［Code］ 中输入代码"9xxx” , ［Feature］选择"Dial” , ［TelephoneJ 输入"9N” , ［line Group Id］为"1” ,对应 “VoIP Line” 中的［OutgoingGroup ID］。
Czel ］S**r< C皿TtlepbeM 2b♦了Lim Grcyp IdForce JketWLt Cod*四、配置关键点: 本案例中采用的Avaya IPO版本不支持SIP协议，所以必须采用H. 323协议与 XE200互通由于1P0不需要向XE200注册，所以在配置IP0为“Gateway”形 式的时候，必须配置其设备状态为永久。
