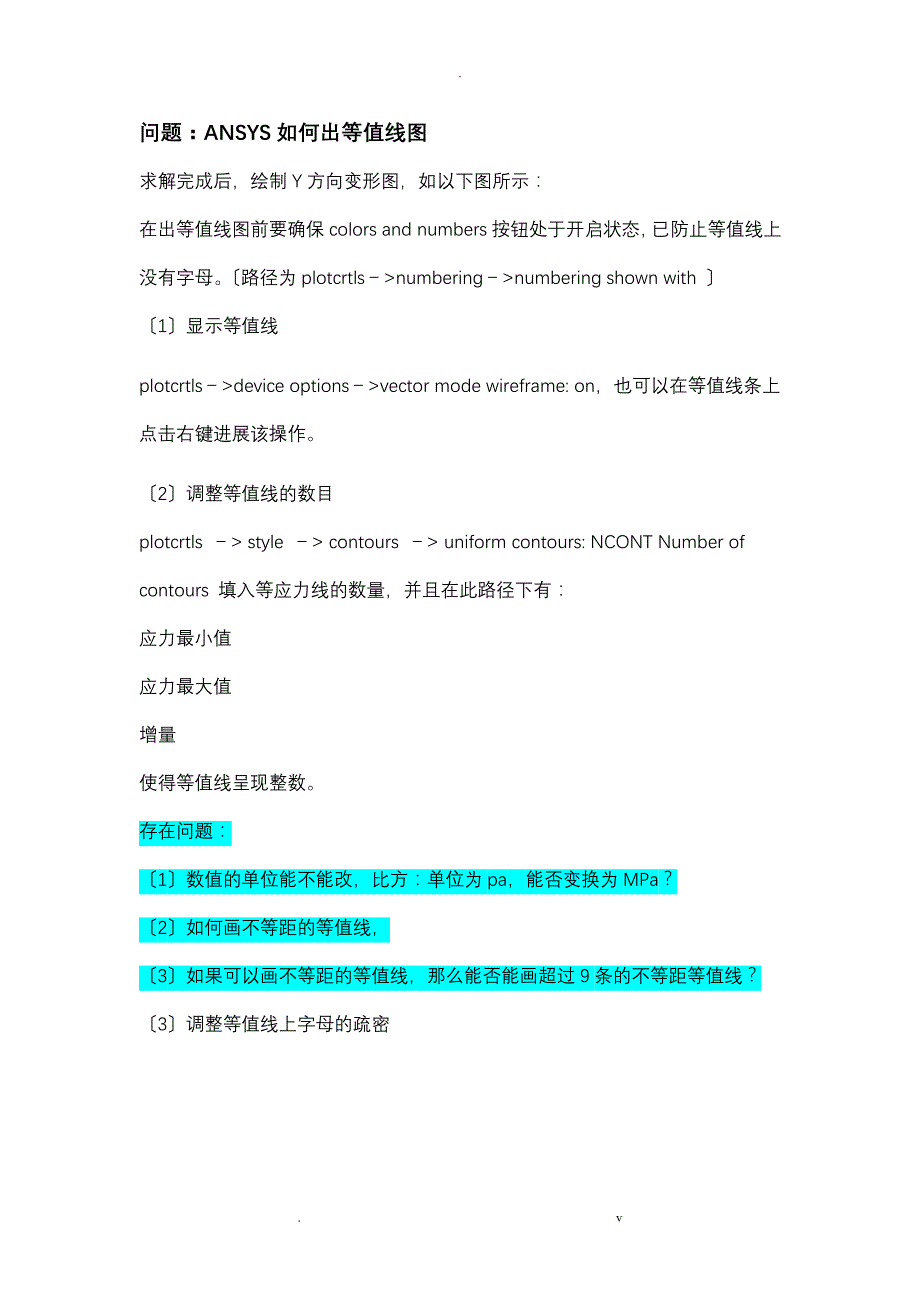

问题：ANSYS如何出等值线图求解完成后，绘制Y方向变形图，如以下图所示：在出等值线图前要确保colors and numbers按钮处于开启状态，已防止等值线上没有字母〔路径为plotcrtls－>numbering－>numbering shown with 〕〔1〕显示等值线plotcrtls－>device options－>vector mode wireframe: on，也可以在等值线条上点击右键进展该操作〔2〕调整等值线的数目plotcrtls －> style －> contours －> uniform contours: NCONT Number of contours 填入等应力线的数量，并且在此路径下有：应力最小值应力最大值增量使得等值线呈现整数存在问题：〔1〕数值的单位能不能改，比方：单位为pa，能否变换为MPa？〔2〕如何画不等距的等值线，〔3〕如果可以画不等距的等值线，那么能否能画超过9条的不等距等值线？〔3〕调整等值线上字母的疏密plotcrtls －>style －>contours－>contour labeling－>Key vector mode countour labels: on every Nth els 填入一个数字看效果，直到觉得在每条等应力线边上的字母数差不多为止。
〔4〕调整等值线的颜色plotcrtls －> style －> colors －> banded contours colors: band color选择选定等应力线的颜色，选定等应力线由下面的N1,N2,INC决定〔此操作我很少使用，因为觉得自定义的颜色已经很少用，况且一般出等值线为黑白色〕〔5〕 plotcrtls －>windows contours －>windows options 里面的选项都很有用，自己一个个试试看看效果吧〔此项也很少用〕〔6〕黑底变白底/RGB,INDEX,100,100,100, 0 /RGB,INDEX, 80, 80, 80,13 /RGB,INDEX, 60, 60, 60,14 /RGB,INDEX, 0, 0, 0,15/REPLOT !將背景改为白色或采用jpgprf,500,100,1 /rep但个人认为该命令不如第一种好用并且调节成全窗口的操作为plotcrtls －>windows contours －>windows options－>存在问题：调整窗口样式，但怎样将白底再次变为黑底的操作不会〕〔7〕将等值线颜色调整为黑色GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像 命令：/color,tr,whit,1 等等注：ANSYS系统默认的等值线数量是9，假设等值线的数量增加后，例如等值线数量是10，那么就有一条的颜色通过GUI的方式是修改不了的，但通过命令流的形式可以修改〕〔8〕将等值线条调整到右侧，并调整字体大小右击鼠标：contour right右击鼠标： Legend Font〔9〕 假设如以下图中：右上角存在“ansys10.0〞的小字标，去掉的方法为：鼠标右击等值线条—>Legend Settings—>Date的 “对号〞去掉即可9 对于等值线条〔如以下图〕全为黑色，如何删除等值线条，并且保存其上的字母和数字，仍不会。
10图形输出如果断得图片适宜得话可以用plotcrts －> capture image把图片另存为jpg或bmp格式其他问题：1. ANSYS后处理三维实体模型外表结果云图的显示方法(1)将需要显示外表结果的三维实体模型的某些外表上的节点选出(2)将显示方式POWRGRPH设置为OFF(命令：/GRAPHICS,FULL)(3)在/Post1下，绘制结果云图;2. 改变单元网格颜色，以使网格颜色为白色/color,elem,whit3.将多条等值线改为白色/color,tr,whit,1/color,tr,whit,2/color,tr,whit,3/color,tr,whit,4/color,tr,whit,5/color,tr,whit,6/color,tr,whit,7/color,tr,whit,8/color,tr,whit,9/color,tr,whit,10/color,tr,whit,11/color,tr,whit,12/color,tr,whit,13/color,tr,whit,14/color,tr,whit,15/color,tr,whit,16/color,tr,whit,17/color,tr,whit,18/color,tr,whit,19/color,tr,whit,20. v。
