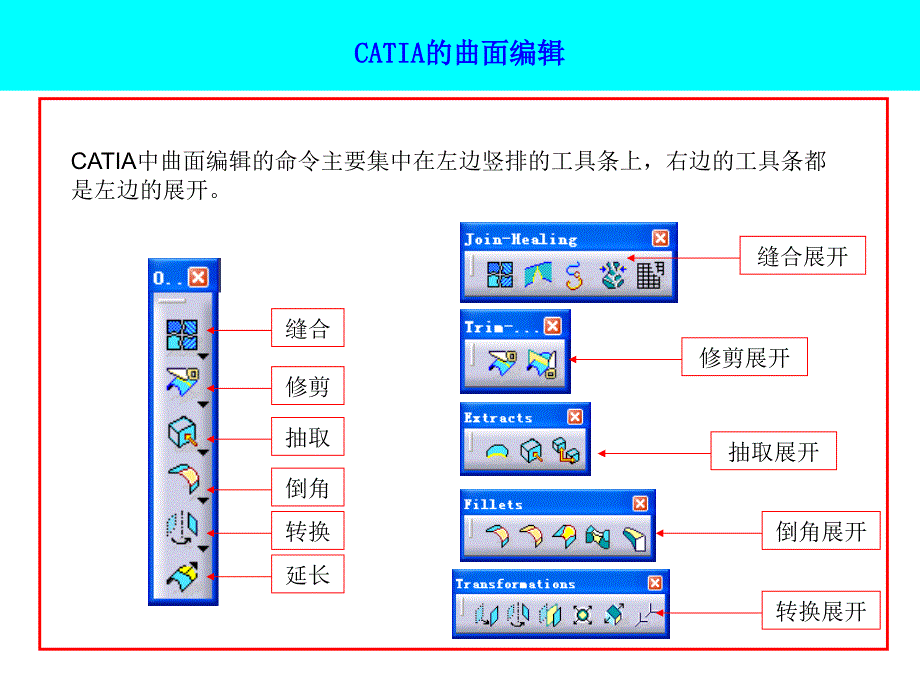

CATIA的曲面编辑CATIA中曲面编辑的命令主要集中在左边竖排的工具条上，右边的工具条都 是左边的展开缝合修剪抽取倒角转换延长缝合展开修剪展开抽取展开倒角展开转换展开CATIA的曲面编辑曲面缝合：将所选曲面合并成 一个整体，同时可以检查曲面 是否相切和连续合并距离：两曲面之间距离若 大于此值，则无法缝合，可以 通过修改此值来提高缝合时的 成功率，但此值最大只能修改 到0.1mm，大于此值的面则需 重新调整检查相切：检查所选曲面是否 相切，一般角度低于 0.5度的被 忽略掉移除元素：在一个缝合好的曲 面中去除不需要的面，同时也 可以将此面保留CATIA的曲面编辑曲面修复：将所选曲面合并成 一个整体，同时修复那些面之 间间隙小于合并距离或相切角 度的面注意点：对于平面，需要去掉 冻结参数中的冻结平面元素选 项与缝合的区别在于：曲面修复 命令永久的修改了曲面的形状 ，而缝合只是临时修改曲面形 状CATIA的曲面编辑曲线光顺：去除曲线上不相切 或曲率不连续的点相切阀值:将角度小于此值的点 光顺成相切连续曲率阀值：将曲率值大于此值 的点光顺成曲率连续最大偏差：光顺后曲线与光顺 前曲线最大允许偏差不能超过 此值。
拓扑简化：将光顺后的节点去 掉CATIA的曲面编辑恢复曲面：将曲面恢复到未修 剪得状态曲面只能是单张曲 面，缝合状态的无法恢复此外对有孔的面，若只选择孔 的边界，则会去除此孔，而不 会恢复整张面的边界CATIA的曲面编辑拆解：将缝合好的曲面或曲线 分解成单个元素共有两种拆 解方式，一种是将所有缝合元 素全部打散，还有一种只是将 缝合元素中不相联的元素打散 CATIA的曲面编辑分割：用一个元素去切割另外 一个元素，注意这两个元素必 须相交，但切割元素不必比被 切割元素大注意：选择保留双侧时，被切 割元素只能选择一个两元素 之间的交线只能由一个，否则 会报错在选择要保留或移除元素时 注 意不要直接选面，要选要保留 或移除元素上的点或线，若选 择的实线，则线不能同时属于 多个区域CATIA的曲面编辑修剪：将所选的元素进行相互 修剪，并且将修剪后的元素缝 合成整体其他选项及注意点可参照切割 命令CATIA的曲面编辑抽取边界：抽取面的边界，同 时可以根据自己的需要选择拓 展的类型切线连续类型：抽取和你所选 边界相切的所有边界可以通过限制1、2来选择你需 要的那段曲线，限制1 针对开 放式的曲线，限制2针对封闭的 曲线。
CATIA的曲面编辑抽取元素：即可以抽取线，也 可以抽取面，拓展类型可参考 抽取边界补充模式：抽取你所元素以外 的任何元素CATIA的曲面编辑多重抽取：将所抽取的并且点 连续的元素缝合成一整体其他选项可参考抽取元素命令 CATIA的曲面编辑面倒角：在两个有夹角的面之 间即可以按一定的半径去倒角 ，也可以按曲线的趋势去倒角 端点：控制倒角的长短CATIA的曲面编辑边倒角：适合缝合过的曲面端点：控制倒角的长短当倒角半径大于面的长度，可 采用限制边界来倒角CATIA的曲面编辑变倒角：可以在同一边上倒不 同大小的R角，并且可以任意 添加需要改变R角的地方CATIA的曲面编辑面与面倒角：与面倒角的区别 在于前者所选的面是个独立的 ，而后者所选的面必须是一个 整体上的其它的选项基本相 似CATIA的曲面编辑相切面倒角：可以倒和三个面 都相切的角，但这三个面必须 是一个整体CATIA的曲面编辑平移：让选定的元素按指定的 方式改变位置，共有三种方式 ：1沿指定的方向移动所需的距 离；2从一点移动到另外一点3 沿坐标系的三个方向移动指定 距离，此坐标系既可以是绝对 坐标系也可以是自建的坐标系 完成后复制对象选项只适合未 去参的状态下使用。
CATIA的曲面编辑旋转：将选中的元素按指定的 旋转轴旋转所需角度共有三种旋转模式：1绕一轴旋 转指定角度；2旋转轴直接选定 ，角度是参考选定的两个参照 物来定的；3通过选择三点来确 定旋转轴和角度其他选项可参考移动！CATIA的曲面编辑镜像：将选定的元素按指定的 面对称过去可以将对称得结 果设定为曲面或包络体CATIA的曲面编辑缩放：将选定的元素按指定的 参考点或面来缩放注意：若选定元素未面 ，则只 在面的法线方向进行缩放CATIA的曲面编辑仿射：将选定的元素按指定方 向缩放CATIA的曲面编辑重定位：将选定的元素从一个 坐标系移到另外一个坐标系CATIA的曲面编辑延长：将所选曲面或曲线按曲 率或相切方式延长指定的长度 或延长到曲面上注意：延长到曲面上时，此曲 面必须比要延长的边界大默认选项是将延长部分与原部 分缝合成一整体。
