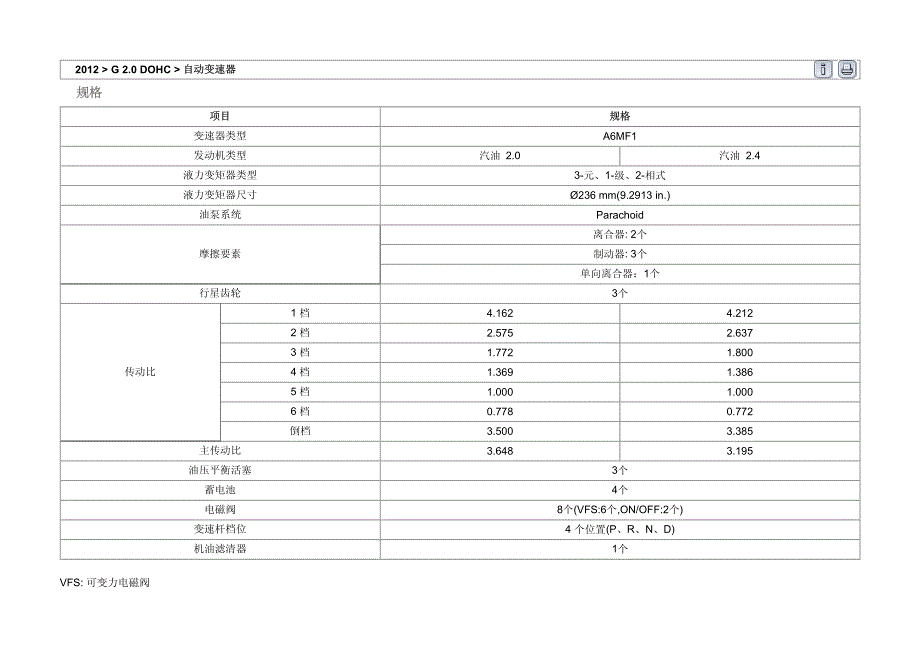

VFS: 可变力电磁阀 2012 > G 2.0 DOHC > 自动变速器 规 格项目 规格 变速器类型 A6MF1 发动机类型 汽油 2.0 汽油 2.4 液力变矩器类型 3-元、 1-级、 2-相式 液力变矩器尺寸 Ø236 mm(9.2913 in.) 油泵系统 Parachoid 摩擦要素 离合器 : 2个 制动器 : 3个 单向离合器： 1个 行星齿轮 3个 传动比 1 档 4.162 4.212 2 档 2.575 2.6373 档 1.772 1.8004 档 1.369 1.3865 档 1.000 1.000 6 档 0.778 0.772倒档 3.500 3.385主传动比 3.648 3.195油压平衡活塞 3个 蓄电池 4个 电磁阀 8个 (VFS:6个 ,ON/OFF:2个 ) 变速杆档位 4 个位置 (P、 R、 N、 D) 机油滤清器 1个 规定扭矩项目 N.m kgf.m lb-ft TCM 安装固定螺栓 7.8~11.8 0.8~1.2 5.8~8.7换档拉线支架固定螺栓 14.7~21.6 1.5~2.2 10.9~15.9 输入轴速度传感器装配螺栓 9.8~11.8 1.0~1.2 7.2~8.7输出轴速度传感器装配螺栓 9.8~11.8 1.0~1.2 7.2~8.7变速杆总成螺栓 8.8~13.7 0.9~1.4 6.5~10.1 档位开关装配螺栓 9.8~11.8 1.0~1.2 7.2~8.7阀体盖装配螺栓 9.8~11.8 1.0~1.2 7.2~8.7有眼螺栓 34.3~44.1 3.5~4.5 25.3~32.6 排油塞 34.3~44.1 .5~4.5 25.3~32.6油位塞 34.3~44.1 3.5~4.5 25.3~32.6 液力变矩器固定螺栓 45.1~52.0 4.6~5.3 33.3~38.3自动变速器上部装配螺栓 42.2~53.9 .3~5.5 31.3~39.8 自动变速器下部装配螺栓 (A)29.4~41.2 (B)42.2~53.9 3.0~4.2 4.3~5.5 21.7~30.4 31.3~39.8 自动变速器支架螺栓 88.3~107.9 9.0-11.0 65.1~79.8润滑油项目 规定润滑油 数量 变速器油 SK ATF SP-Ⅳ ,MICHANG ATF SP-Ⅳ ,NOCA ATF SP-Ⅳ ,Hyundai 正品 ATF SP-Ⅳ 7.1L(1.88 U.S gal.,7.50 U.S.qt.,6.24 Imp.qt.) 密封 胶项目 指定密封胶 后盖 液力变矩器壳 LOCTITE FMD-546或 THREE-BOND TB1281B 阀体盖 2012 > G 2.0 DOHC > 自动变速器 特 殊维 修 工具工具 (号码与名称 ) 图示 用途 09200-38001 发动机支撑夹具 (横梁 ) 拆卸和安装变速器 下支架除外 ,此横梁与新发动机支撑固定架一起使用 (SST No.:09200-2S000) 09200-2S000 发动机支撑夹具 (支架 ) 拆卸和安装变速器 此支架与发动机支架的上横梁一起使用 (SST No.:09200-38001) 09453-3L241 油封安装工具 安装变速器壳油封 (与手柄 (SST No.:09231-H1100)一同使用 ) 09231-H1100 杆 安装变速器壳油封 [与油封安装器 (SST No.:09453-3L241)一起使用 ] 2012 > G 2.0 DOHC > 自动变速器 维 修 调整程 序油位检查在定期维修期间 ,通常不需要对 ATF 液位进行检查。
如果有漏油现象 ,维修完毕后 ,进行液位检查程序 检查油位时 ,小心避免灰尘、杂质等从注入口进入 1. 拆卸有眼螺栓 (A) 有眼螺栓拧紧扭矩： 34.3~44.1 N.m(3.5~4.5 kgf.m,25.3~32.6 lb-ft) 使用新的有眼螺栓衬垫 2. 向 ATF注入口添加 ATF SP-IV 700cc 3. 起动发动机 (不要同时踩下制动器和加速踏板 4. 使用 GDS,确认自动变速器油温传感器的温度为 50~60° C(122~140° F) 5. 转换变速杆从“ P”到“ D” ,从“ D”到“ P” ,和在怠速时重复一次 在各个档位保持 2秒以上 6. 升起车辆 ,从阀体盖拆卸油位塞 (A) 此时 ,车辆必须为水平状态 7. 如果油以稳定的细流从溢流塞流出 ,油位正常 结束程序 ,拧紧油塞 油位检查 (过剩或不足 )方法 • 过剩：油流出时油柱粗 • 不足：没有油从溢流塞流出 如果自动变速器和油冷却器没有损坏 ,油冷却器软管、变速器壳、阀体拧紧状态正常 ,执行上述 1 到 7 步骤后 ,ATF 应当流出执行上述述 1 到 7 步骤后 ,如果没有油流出 ,检查自动变速器总成。
必须使用新的油位塞衬垫 油位塞规定扭矩： 34.3~44.1 N.m(3.5~4.5 kgf.m,25.3~32.6 lb-ft) 8. 放下车辆 ,拧紧有眼螺栓 更 换6档自动变速器的 ATF不能更换但如果车辆使用严重或营业用 ,使用严重情况下每 60,000 英里更换 恶劣使用情况定义为 • 在粗糙路面 (颠簸、沙地、雪地、等 )上行驶时 • 在山路上行驶 ,上坡 /下坡 • 重复短距离驾驶 • 50% 以上在城市交通繁重 ,温度为 32° C(89.6° F)以上的地方工作 • 警车、出租车、商用类型工作或拖车牵引等 1. 拆卸排放塞 (A),全部排出 ATF后重新安装排放塞 排放塞规定扭矩： 34.3~44.1 N.m(3.5~4.5 kgf.m,25.3~32.6 lb-ft) 使用新的排放塞衬垫 2. 充填 5L的油 3. 检查油位 (参考油位检查程序 ) 2012 > G 2.0 DOHC > 自动变速器 部件 (1)部件 (2) 1. 自动变速器壳 2. 低速倒档制动器活塞 3. 低速倒档制动器回位弹簧 4. 卡环 5. 前内齿轮总成 6. 前行星齿轮总成 7. 前太阳轮总成 8. 轴承 9. 中间太阳轮总成 10. 中间和后行星齿轮总成 11. 后内齿轮总成 12. 单向离合器内座圈总成 13. 低速倒档制动盘组 14. 卡环 15. 单向离合器总成 16. 卡环 17. 超速档离合器总成 18. 后盖总成 19. 阀体总成 20. 阀体盖 21. 减速档制动器护圈 22. 减速档制动器室 23. 减速档制动活塞 24. 减速档制动弹簧 25. 卡环 26. 减速档制动盘组 27. 卡环 28. 减速档制动鼓总成 29. 推力垫圈 30. 35R 和 2/6 毂总成 31. 推力轴承 32. 2/6 制动盘组 33. 35R 离合器总成 34. 推力垫圈 35. 油泵总成 36. 分动器从动齿轮总成 37. 差速器总成 38. 油滤清器总成 39. 驻车制动 40. 驻车制动轴和弹簧 41. 支撑轴 42. 驻车杆导向 部件位置 1. 液力变矩器壳 2. 换档拉线支架 3. 自动变速器壳 4. 后盖 5. 阀体盖 6. 手动控制杆 7. 通风软管 8. 档位开关 9. 电磁阀连接器 2012 > G 2.0 DOHC > 自动变速器 拆卸1. 拆卸下列部件： A. 空气管道 (A)和发动机罩 (B)。
(参考 EM章节的“进气和排气系统” ) B. 空气滤清器总成 (C) (参考 EM章节的“进气和排气系统” ) C. 蓄电池和蓄电池托架 (D) (参考 EE章节的“充电系统” ) 2. 分离电磁阀连接器 (A)和档位开关连接器 (B) 3. 拧下螺母 (A)和螺栓 (B)后 ,拆卸换档拉线 (C) 规定扭矩： (A)7.8~11.8 N.m(0.8~1.2 kgf.m,5.8~8.7 lb-ft) (B)14.7~21.6 N.m(1.5~2.2 kgf.m,10.9~15.9 lb-ft) 4. 拧下螺栓 (A)后 ,拆卸搭铁线路 5. 拆卸自动变速器油冷却软管夹 (A)后 ,分离软管 (B) 6. 拧下导线支架安装螺栓 (A) 7. 拧下自动变速器上固定螺栓 (A-2个 )和起动电机固定螺栓 (B-2个 ) 规定扭矩： (A)42.2~54.0 N.m(4.3~5.5 kgf.m,31.1~39.8 lb-ft) (B)49.0~63.7 N.m(5.0~6.5 kgf.m,36.2~47.0 lb-ft) 8. 拆卸罩顶盖或雨刮器电机 (参考 BE章节“挡风雨条雨刮器 /喷水器” ) 9. 拆卸罩总成板件 (A)。
10. 使用发动机支架 (支架 SST No.: 09200-2S000,横梁 SST No.: 09200-38001) 11. 拧下自动变速器固定支架螺栓 (A) 规定扭矩： 88.3~107.9 N.m(9.0~11.0 kgf.m,65.1~79.8 lb-ft) 12. 用千斤顶升起车辆 13. 拆卸下盖 (A) 14. 拆卸副车架总成 (参考 SS章节的“前悬架系统” ) 15. 拆卸传动轴总成 (参考 DS章节的“传动轴总成” ) 16. 如果是 4WD车辆 ,拆卸分动器总成 (参考 WD章节“分动器总成” ) 17. 拆卸防尘盖 (A) 18. 旋转曲轴 ,拧下液力变矩器固定螺栓 (A-4个 ) 规定扭矩： 45.1~52.0 N.m(4.6~5.3 kgf.m,33.3~38.3 lb-ft) 19. 拧下固定螺栓 (A-4个 ,B-2个 )后 ,用千斤顶拆卸自动变速器 规定扭矩： (A)29.4~41.2 N.m(3.0~4.2 kgf.m,21.7~30.4 lb-ft) (B)42.2~54.0 N.m(4.3~5.5 kgf.m,31.1~39.8 lb-ft) 安装1. 按拆卸的相反顺序安装。
更换或重新安装自动变速器总成后 ,必须执行下列程序： • 动力转向油的更换和放气 (参考 ST章节“一般事项” ) • 添加自动变速器油 (参考此章节的“自动变速器系统” ) • 更换自动变速器时 ,使用 GDS重新设置自动变速器的值 2012 > G 2.0 DOHC > 自动变速器 部件位置1. 通风软管 11. UD(VFS,N/H) 2. 油位塞 3. 阀体总成 4. 油温传感器 5. 电磁阀 6. 阀体盖 7. 档位开关 8. 液力变矩器 (VFS N/L) 9. 35R(VFS,N/H) 10. 2/6B(VFS,N/L) 12. OD(VFS,N/H) 13. SS-B(ON/OFF) 14. SS-A(ON/OFF) 15. 管路压力 (VFS,N/H) 16. PCV 调整螺栓 17. UD/B 压力 18. LR/B 压力 (低倒档制动器 ) 19. 蓄能器 2012 > G 2.0 DOHC > 自动变速器 规 格片 3 片 滑阀 20个 控制 全管路压力可变控制 液力变矩器分离控制 电磁阀 VFS : 6个 ON/OFF: 。
