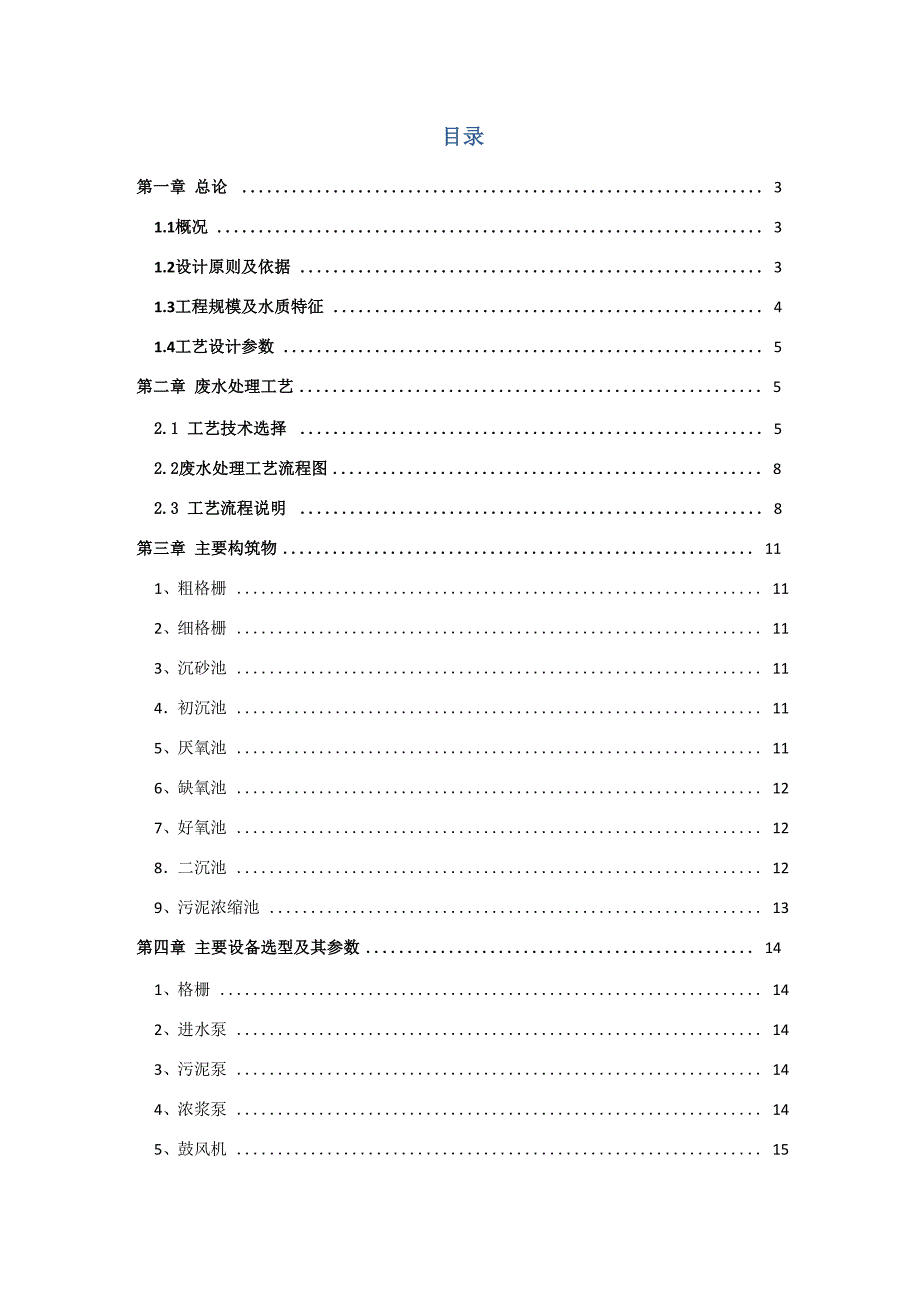

目录第一章 总论 31.1概况 31.2设计原则及依据 31.3工程规模及水质特征 41.4工艺设计参数 5第二章 废水处理工艺 52.1 工艺技术选择 52.2废水处理工艺流程图 82.3 工艺流程说明 8第三章 主要构筑物 111、粗格栅 112、细格栅 113、沉砂池 114.初沉池 115、厌氧池 116、缺氧池 127、好氧池 128.二沉池 129、污泥浓缩池 13第四章 主要设备选型及其参数 141、格栅 142、进水泵 143、污泥泵 144、浓浆泵 145、鼓风机 156、压滤机 157、旋混曝气器 158、软性组合填料 159、软性组合填料支架 1510、弹性填料 1511、弹性填料支架 1612、斜管填料 1613、斜管填料支架 16第五章A2/O脱氮除磷工艺运行管理 165.1 活性污泥的培养 165.2 活性污泥的训化 175.3 厌氧缺氧挂膜处理 175.4 厌氧缺氧的开启 185.5 运行管理中的常见问题及解决方案 18第一章 总论1.1概况本工程为处理20000m3/d的污水处理项目,废水中主要污染物为COD、BOD5、SS 等污染物。

为促进经济、保护环境,根据环保要求,现就提出治理方 、案,以达到广东省地方标准《水污染物排放限值》(DB4426-2001) —级标准排 放1.2设计原则及依据(1)设计依据1) 《中华人民共和国环境保护法》2) 《中华人民共和国环境防治法》3) 广东省地方标准《水污染物排放限值》(DB4426-2001)4) 《建筑给排水设计规范》(GB50015-2003)5) 《给排水工程结构设计规范》(GBJ69-84)6) 《地下工程防水技术规范》(GBJ108-87)7) 《建筑结构荷载规范》(GBJ9-87)8) 《砌体结构设计规范》(GBJ3-88)9) 《建筑地基基础设计规范》(GBJ7-89)10) 《混凝土设计规范》(GBJ16-89)11) 《室外排水设计规范》(GBJ14-87)12) 《室外给水设计规范》(GBJ13-88)13) 《低压配电设计规范》(GB50054-95)14) 《通用用电设备配电规范》(GBJ50055-93)15) 甲方提供的资料和环评报告表16) 《建筑安装工程质量检验评定规范》(TJ307-74)17) 《钢筋混凝土施工及验收规范》(GBJ141-90)18) 《给水排水构筑物施工及验收规范》(GBJ141-90)19) 《机械设备安装工程施工及验收规范》(TJ231-75)( 2)设计原则1) 符合国家地方的法律、法规以及有关文件的各项规定与要求;2) 工艺先进、可靠、运行稳定,保证出水水质;3) 充分考虑处理站与周边环境的关系,尽可能的减少对周围环境在噪声、 气味、景观等方面的影响;4) 以最小的资金投入,取得最大的治理效果,确保废水的达标排放,力求 节能、低耗、高效,且操作简便、占地面积少、施工方便、投资节省;5) 总体规划合理、美观,流程流畅、平面紧凑;6) 选用性能好、能耗低、使用寿命长的机械设备,降低运行费用,充分考 虑设备维护、检修方便。

1.3工程规模及水质特征(1)工程规模本工程废水水量规模为20000m3/d,设计水量为833m3/h设计界区自废水 处理站集水井进水口起,至废水处理排水口,处理后废水确保达标排放本工 程包括整个废水处理设施,土建及构筑物工程,以及所需的设备器材及其安 装、调试等 2)水质特征本工程废水主要污染物为 COD、BOD5、SS 等污染物,从数据上看污染物 浓度比较高,需采取成熟稳定且污染负荷较高的工艺来处理据提供的资料数 量确认,本项目设计废水量为 833m3/h1.4工艺设计参数(1)处理水量:833m3/h2)设计进水水质:CODBODNPSS150-20060-8025略高250表 1-1 设计进水水质参数(单位: mg/L)3)设计出水水质经过污水处理厂处理后的排放污水指数按一级标准A标准,如下表所示:CODBODN(氨氮)PSS501050.510表 1-2 设计出水水质参数(单位: mg/L)第二章 废水处理工艺2.1 工艺技术选择1. 处理工艺流程选择应考虑的因素 污水处理厂的工艺流程系指在保证处理水达到所要求的处理程度的前提 下,所采用的污水处理技术各单元的有机组合在选定处理工艺流程的同时,还需要考虑各处理单元构筑物的形式,两者 互为制约,互为影响。

污水处理工艺流程的选定,主要以下列各项因素作为依 据① 污水的处理程度② 工程造价与运行费用③ 当地的各项条件④ 原污水的水量与污水水质该污水处理日处理能力约 2 万吨,属于中小规模的污水处理同时由于该污 水处理对脱氮除磷有要求故选取二级强化处理2. 适合于中小型污水处理的除磷脱氮工艺 该污水处理要求对原水中的氮、磷有比较好的去除,应采用二级强化处 理根据《城市污水处理和污染防治技术政策》推荐,以及国内外工程实例和 丰富的经验,比较成熟的适合中小规模具有除磷、脱氮的工艺有:A2/0工艺,A/0工艺,SBR及其改良工艺,氧化沟及其改良工艺A/O工艺、A2/O工艺、 各种氧化沟工艺、 SBR 工艺这些从活性污泥法派生出来的工艺都可以实现除 碳、除氮、除磷三种流程的组合,都是比较实用的除磷脱氮工艺3. 适合于中小型污水处理厂的除磷脱氮工艺的比较上述适合于中小型污水处理的除磷脱氮工艺比较多,为了选择出经济技术 更合理的处理工艺,以下对各适合于中小型污水处理的除磷脱氮工艺进行经济 技术比较表 适合于中小型污水处理的除磷脱氮工艺的比较工艺 名称氧化沟工艺AOT艺A2OT艺SBRT艺优点1•处理流程简单,构筑 物少,基建费用省;2. 处理效果好,有稳定的 除P脱N功能;3.对高浓 度的工业废水有很大稀 释作用;4.有较强的抗 冲击负;5.能处理不容易降解的 有机物;6.污泥生成量 少,污泥不需要消化处 理,不需要污泥回流系 统;7.技术先进成熟, 管理维护简单;8•国内1 •污泥沉降 性能好;污 泥经厌氧消 化后达到稳 定;3.用于 大型水厂费 用较低;4. 沼气可回收 利用。

1•具有较好的除P 脱N功能;2.具有 改善污泥沉降性能 的作用的能力,减 少的污泥排放量;3.具有提高对难降 解生物有机物去除 效果,运行效果稳 定;4.技术先进成 熟,运行稳妥可 靠;5.管理维护简 单,运行费用低; 6沼气可回收利用1. 流程十分简单;2. 合建式,占地 省,处理成本底;3. 处理效果好,有 稳定的除P脱N功 能;4.不需要污泥 回流系统和回流 液;不设专门的二 沉池;5 •除磷脱氮 的厌氧,缺氧和好 氧不是由空间划分 的,而是由时间控 制的工程实例多,容易获得 工程设计和管理经验;9.对于中小型无水厂投 资省,成本底;10.无 须设初沉池,二沉池7.国内工程实例 多,容易获得工程 设计和管理经验1•周期运行,对自动化1.用于小型1•处理构筑物较1•间歇运行,对自控制能力要求高;2.污水厂费用偏多;2,污泥回流动化控制能力要求泥稳定性没有厌氧消化高;2.沼气量大,能耗高3.高;2.污泥稳定性稳定;3.容积及设备利利用经济效用于小型水厂费用没有厌氧消化稳缺点用率低;4.脱氮效果进益差;3,污偏高;4.沼气利用定;3.容积及设备一步提高需要在氧化沟泥回流量经济效益差利用率低;4.变水前设厌氧池。

大,能耗位运行,电耗增高大;5除磷脱氮效果一般综上所述,适合本工程的工艺是A2/0工艺因为这种工艺具有较好的除P 脱N功能;具有改善污泥沉降性能的作用的能力,减少的污泥排放量;具有提 高对难降解生物有机物去除效果,运行效果稳定;技术先进成熟,运行稳妥可 靠;管理维护简单,运行费用低;沼气可回收利用;国内工程实例多,容易获 得工程设计和管理经验技术先进成熟,运行稳妥可靠,最为重要的是该工艺总 水力停留时间少于其他同类工艺,节省基建费用,占地面积相对较小,在市场 经济的形势下,寸土寸金,该工艺无疑具有非常大的吸引力、4. A2/O .法同步脱氮除磷工艺的原理:A2/O分为三大部分,分别为厌氧、缺氧、好氧区原污水从进水井内首 先进入厌氧区,同步进入的还有从沉淀池排出的含磷回流污泥,本反应器的主 要功能是释放磷,同时部分有机物进行氨化污水经过第一厌氧反应器进入缺 氧反应器,本反应器的首要功能是脱氮,硝态氮是通过内循环由好氧反应器送 来的,循环的混合液量较大,一般为2Q(Q 原污水流量)混合液从缺氧反 应器进入好氧反应器——曝气器,这一反应器单元是多功能的,去除 BOD , 硝化和吸收磷等项反应都在本反应器内进行。

这三项反应都是重要的,混合液 中含有NO3-N,污泥中含有过剩的磷,而污水中的BOD则得到去除2.2 废水处理工艺流程图废水处理流程图见表 2-1表 2-1 废水处理流程图2.3 工艺流程说明1、废水进入污水处理站,先流入粗格栅,目的是拦截污水中的固体废物, 去除污水中一些大的悬浮固体再经过细格栅过滤,去除污水中细小的颗粒和 悬浮物接着进入沉砂池,利用自然沉降作用,去除水中砂粒或其他比重较大 的无机颗粒沉砂池完成后进入初沉池,它可除去废水中的可沉物和漂浮物, 废水经初沉后,约可去除可沉物、油脂和漂浮物的50%、BOD的20%再接着利用提升泵提升到A2/O反应池,污水首先进入厌氧区,同步进入 的还有从沉淀池排出的含磷回流污泥,本反应器的主要功能是释放磷,同时部 分有机物进行氨化污水经过第一厌氧反应器进入缺氧反应器,本反应器的首要功能是脱氮,硝态氮是通过内循环由好氧反应器送来的,循环的混合液量较 大,一般为2Q(Q――原污水流量)混合液从缺氧反应器进入好氧反应器一一 曝气器,这一反应器单元是多功能的,去除 BOD ,硝化和吸收磷等项反应都 在本反应器内进行这三项反应都是重要的,混合液中含有 NO3-N ,污泥中含 有过剩的磷,而污水中的BOD则得到去除。

最后,混合液进入二沉池,进行泥水分离,上清液作为处理水排放,排入 中途提升泵房的吸水井,沉淀污泥的一部分回流厌氧池,另一部分作为剩余污 泥排放2、各处理单元的功能(1)格栅:粗格栅主要用于去除废水中的难处理的体积大的固体颗粒物, 比如一些大的渣质和杂质等而细格栅去除污水中细小的颗粒和悬浮物它的 原理就是金属网过滤,沉积的垃圾必须由工人定期清理,否则影响出水2)沉砂池:沉砂池主要用于去除污水中粒径大于 0.2mm,密度大于 2.651/立方米的砂粒,以保护管道、阀门等设施免受磨损和阻塞其工作原理 是以重力分离为基础,故应控制沉砂池的进水流速,使得比重大的无机颗粒下 沉,而有机悬浮颗粒能够随水流带走(3)初沉池初沉池可除去废水中的可沉物和漂浮物废水经初沉后,约可去除可沉 物、油脂和漂浮物的 50%、BOD 的 20%,按去除单位质量 BOD 或固体物计算,初 沉池是经济上最为节省的净化。
