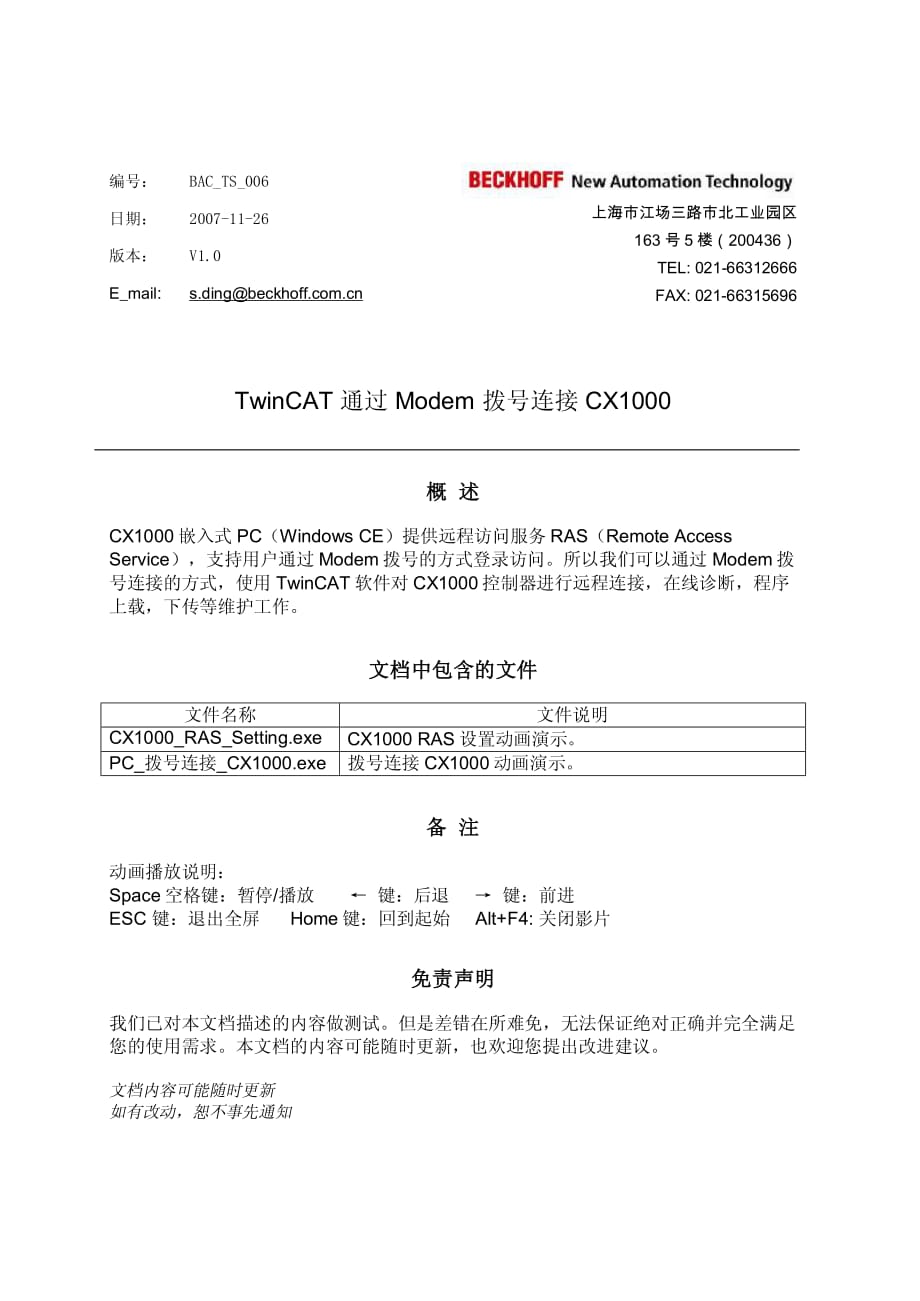

编号 BAC TS 006 日期 2007 11 26 版本 V1 0 E mail s ding 上海市江场三路市北工业园区 163 号 5 楼 200436 TEL 021 66312666 FAX 021 66315696 TwinCAT 通过 Modem 拨号连接 CX1000 概概 述述 CX1000 嵌入式 PC Windows CE 提供远程访问服务 RAS Remote Access Service 支持用户通过 Modem 拨号的方式登录访问 所以我们可以通过 Modem 拨 号连接的方式 使用 TwinCAT 软件对 CX1000控制器进行远程连接 诊断 程序 上载 下传等维护工作 文档中包含的文件文档中包含的文件 文件名称 文件说明 CX1000 RAS Setting exe CX1000 RAS 设置动画演示 PC 拨号连接 CX1000 exe 拨号连接 CX1000 动画演示 备备 注注 动画播放说明 Space 空格键 暂停 播放 键 后退 键 前进 ESC 键 退出全屏 Home 键 回到起始 Alt F4 关闭影片 免责声明免责声明 我们已对本文档描述的内容做测试 但是差错在所难免 无法保证绝对正确并完全满足 您的使用需求 本文档的内容可能随时更新 也欢迎您提出改进建议 文档内容可能随时更新 如有改动 恕不事先通知 For questions or comments email support TwinCAT 通过通过 Modem 拨号连接拨号连接 CX1000 1 系统架构如下图所示 注 PC 端 COM1 Modem 号码 63312666 软件 Windows TwinCAT PLC端 CX1000 控制器 COM1 Modem 号码 66315696 软件 TwinCAT PLC For questions or comments email support 2 接线及 Modem 配置 PC 端如果是外置式 Modem 采用附带连接线连接到 PC之 COM Port CX1000 控制器之 COM1 与 Modem 相连接 采用 Modem 附带之连接线即可 Modem 之 Line 接口连接线 Modem 无需任何额外的参数设置 3 软件配置 1 CX1000 控制器 需要对 RAS Control 进行参数配置 如下图 主要设定 Enable RAS Server Line Setting Serial Cable on COM1 Hayes Campatible on COM1 User Setting 允许拨号连接的账号 IP Address 为客户端分配 IP 地址 详细的操作步骤 请查看演示 CX1000 RAS Setting exe For questions or comments email support 2 PC 端软件配置 Modem 正确安装后 进行拨号连接设置 主要是要设置为连接到专用网络 如下图 以 Windows XP 为例 其他就是填写 CX1000 控制器中 User Setting 中设定的账号 以及所连接的号码 再进行拨号 拨号连接建立后 可以看到本机以及远程 CX1000 的 IP 地址 打开 TwinCAT System Manager 中 Choose Target System 中填写 CX1000 之 IP 并点击 Enter Host Name IP 找到 CX1000 后 将其加入到 AMS Router 中 接下来的操作 和局域网中的操作没有任何差异 详细的操作 请看动画演示 PC 拨号连接 CX1000 exe For questions or comments email support 总结 总结 目前常见的 PC 远程访问方式 有如下两种 远程遥控 远程客户端 远程遥控是目前在 PC 上常见的一种远程访问方式 远程遥控软件有大家非常熟悉的 PC Anywhere 等 远程客户端则是 Windows 拨号网络所提供的方式 在此我们采用了远程客户端的方式 实现了 CX1000 控制器的远程访问 使用该方式我们可以 方便的对远程 CX1000 控制器进行诊断维护以及程序的更新等 参考信息参考信息 。
