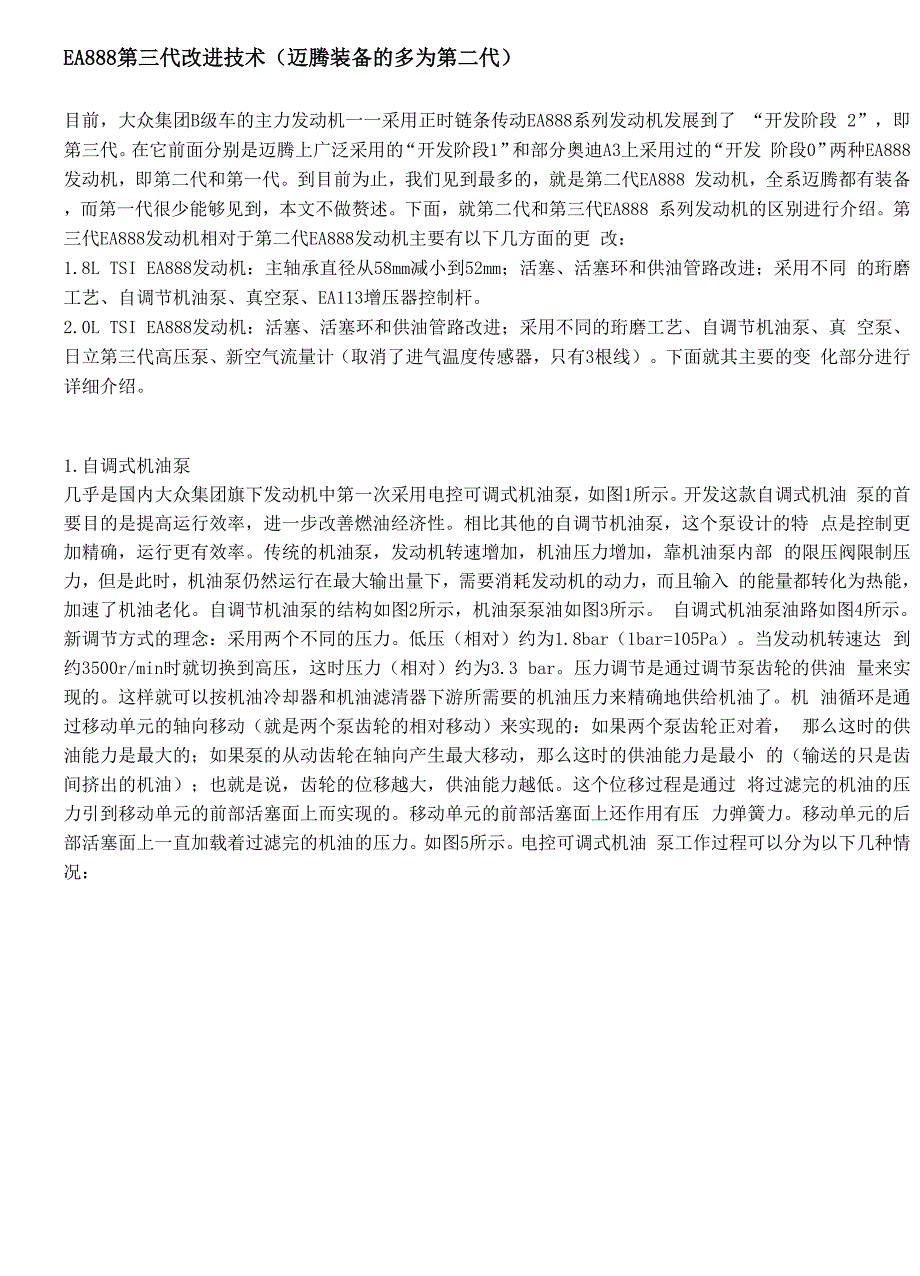

EA888第三代改进技术（迈腾装备的多为第二代）目前，大众集团B级车的主力发动机一一采用正时链条传动EA888系列发动机发展到了 “开发阶段 2”，即第三代在它前面分别是迈腾上广泛采用的“开发阶段1”和部分奥迪A3上采用过的“开发 阶段0”两种EA888发动机，即第二代和第一代到目前为止，我们见到最多的，就是第二代EA888 发动机，全系迈腾都有装备，而第一代很少能够见到，本文不做赘述下面，就第二代和第三代EA888 系列发动机的区别进行介绍第三代EA888发动机相对于第二代EA888发动机主要有以下几方面的更 改：1.8L TSI EA888发动机：主轴承直径从58mm减小到52mm；活塞、活塞环和供油管路改进；采用不同 的珩磨工艺、自调节机油泵、真空泵、EA113增压器控制杆2.0L TSI EA888发动机：活塞、活塞环和供油管路改进；采用不同的珩磨工艺、自调节机油泵、真 空泵、日立第三代高压泵、新空气流量计（取消了进气温度传感器，只有3根线）下面就其主要的变 化部分进行详细介绍1.自调式机油泵几乎是国内大众集团旗下发动机中第一次采用电控可调式机油泵，如图1所示开发这款自调式机油 泵的首要目的是提高运行效率，进一步改善燃油经济性。
相比其他的自调节机油泵，这个泵设计的特 点是控制更加精确，运行更有效率传统的机油泵，发动机转速增加，机油压力增加，靠机油泵内部 的限压阀限制压力，但是此时，机油泵仍然运行在最大输出量下，需要消耗发动机的动力，而且输入 的能量都转化为热能，加速了机油老化自调节机油泵的结构如图2所示，机油泵泵油如图3所示 自调式机油泵油路如图4所示新调节方式的理念：采用两个不同的压力低压（相对）约为1.8bar（1bar=105Pa）当发动机转速达 到约3500r/min时就切换到高压，这时压力（相对）约为3.3 bar压力调节是通过调节泵齿轮的供油 量来实现的这样就可以按机油冷却器和机油滤清器下游所需要的机油压力来精确地供给机油了机 油循环是通过移动单元的轴向移动（就是两个泵齿轮的相对移动）来实现的：如果两个泵齿轮正对着， 那么这时的供油能力是最大的；如果泵的从动齿轮在轴向产生最大移动，那么这时的供油能力是最小 的（输送的只是齿间挤出的机油）；也就是说，齿轮的位移越大，供油能力越低这个位移过程是通过 将过滤完的机油的压力引到移动单元的前部活塞面上而实现的移动单元的前部活塞面上还作用有压 力弹簧力移动单元的后部活塞面上一直加载着过滤完的机油的压力。
如图5所示电控可调式机油 泵工作过程可以分为以下几种情况：油压调仃瞬N4弗可调式机油氽图 1 电WfiffirOHOME. COM. Cff驷动曝轮气移劫单尤从动西帖（叫械向移动）图2自动调节机油泵的结构汽车之家 CLLT AUTGHOME.COM. ：lf、冷嘉动词£\ 调B活塞隼向阀带有主动齿轮的输入轴油旅调廿阀E428机油来出油14机油京油动士轮机油泵进油W来自油底壳）图3如.AUTOHDME.COM. C1T口过滤机油刎的压力通道油压调仃阀X笔8移劫骸元通往后活塞输入轴上的 上动案尚轮移动薄.兀的 压缩弹簧通往前活塞端而的油路移动单元的前活塞喘晰已过渡机油恻的W控座力通道已过滤机油侧的厌力通道睥Yj#® 通往后活塞端 面的油路调8一活塞1叫流到油底壳（无庄力）通往前活塞概面的油路端隹的油路汽车之盘 CLIE. AUTOHOME.COM. C1T图4自调式机油泵油路（1）发动机启动时如图6所示，是发动机启动时机油泵的工作状况（该泵开始供油）发动机机油通过 已过滤机油侧的压力通道作用到调节活塞的所有面上以及移动单元的两侧发动机控制单元激活机油 压力调节阀N428，使可控压力通道处于打开状态，于是机油压力就作用到调节活塞的所有面上。
移 动单元就保持在这个位置上该泵以最大供油能力来供油，直至建立起低压（约1.8bar）如果发动 机怠速运行的话，压力可能低于这个值这个压力值过低会损坏发动机，因此必须对机油压力值进行 监控这个监控工作由机油低压压力开关F378来完成供灿员最火；融菰街抡无传毋 供袖it莹小：油藏懈捷盈大独向位游图■暮动单元工忤情况移洒单元的压编i脚策•洲就前站寇嗣忻的涸笄洼封初黄节活塞充服期节 调节弹簧 部证后帮塞弹,力向石序动 墙面的油帮油压嗨节聘?1七8/ K^（r/Jiiiii）申闵机桃任片而r）好南单■元约 通H必活塞后活塞端面 端痼的油路7 已过哉机油慵的鼎力ifiil 轮送的机袖M撕聚博轮 \ ,（可辘向转动# fl圈6责动机启动时粗油嫌的工作黄茎之肃CLUB. AUTOHaME.COM. CIT（2）达到低压时如果发动机转速升高了，那么机油压力也稍微提高了，这就使得调节活塞顶着调节弹 簧力发生了移动于是通向前部活塞面的机油通道就被封闭了，与此同时通向无压力的回流管（进入 油底壳）开口就打开了这时，后部活塞面的上的液压力就大于弹簧力了于是移动单元就顶着压力 弹簧力发生了移动，泵的从动齿轮相对于主动齿轮也就发生了轴向移动。
此时泵的容积流量（供油能 力）就减小了，也就是根据发动机的机油耗油情况进行了适配这个容积流量（供油能力）的适配就使 得机油压力保持在一个相对恒定的水平机油压力值等于供油量与发动机转速的乘积，由于移动单元 的压缩弹簧弹性系数一定，因而机油压力值可以保持在相对恒定值，那么供油量和发动机转速的关系 就是反比的关系，当转速较低时，供油量较大，当转速提高导致机油压力提高，会使得移动单元向箭 头方向移动，供油量减小，如图7所示这样就限制了机油压力的进一步上升，那么机油压力就维持 在一个相对恒定的水平上，这是一个动态的平衡过程已豉携机舶淌抱暮打通道箱落的机询挡南华元泡任缩弹魂逸往前活塞国方的神豁序由即元安先洋助移易单元的 后浣霉曜面M动系倜轮 回剁向移动概速w/血司 41橱机油压m脂口通牝后活瘗 调节洒垂总服陶节端面的神局 伸簧力向右常尚调节馨曾宣在后活塞尴血的诵路围7机油压力精戮提高的状融车之家CLUB. AUTCHaME.COM. CIT(3) 切换到高压前的状态如图8所示，随着发动机转速不断上升，机油压力随之升高，图中深绿色表 示压力升高在马上就要切换到高压前的状态(压力值为1.8bar左右)，此时移动单元完全伸出，机 油压力就被限制在1.8bar左右。
转遽EFiir# 料琲机淌任力(I国'图8切捶栗.AUTOHDME. COM.Cff(4) 切换到高压的状态如图9所示，在转速超过约3500r/min时就切换到高压状态为此机油压调节 阀N428就被断电这就使得可控压力通道被关闭，与此同时也关闭了通向油底壳内的无压力腔的开 口由于现在调节活塞的一个作用面不再作用有机油压力了，调节弹簧的力就占上风调节活塞继续 向左移动，以至于通向移动单元前部活塞面的机油通道就被打开这时作用在前部活塞面的机油压力 和压力弹簧就再次将移动单元向回推，直到该泵的两个齿轮又几乎完全正面相对，这时泵以最大供油 能力在供油移动单元保持在这个位置上，直至机油压力达到约3.3bar刖p诵丛| tj邯 蛆』」i r h」p上杪翊 ITB. AUTOHDME. COM. CH（5）达到高压的状态如图10所示，机油压力调节阀N428仍然处于断电状态调节活塞与调节弹簧之 间力的关系由机油高压来保持着（有效的活塞面积减小）如果发动机转速继续升高，那么移动单元就 又开始移动（就像低压状态时那样）切换到高压由机油压力开关F22（在机油滤清器模块上）记录下来 可控机油通道在高压时仍由机油压力调节阀N428保持关闭状态。
直至机油压力达到约3.3bar机油 压力和调节弹簧力平衡后，高压保持在相对恒定的水平几种发动机机油压力供给和需求的比较，可 见自调节的机油泵更能满足要求这样做的目的是：当不需要较高的机油压力时，将机油压力控制在 较低的范围内，这样做的目的有两个：联,活塞 调筝押员困io诂输gbto.AUTOHDME. C0M.C1T① 改善排放一方面，机油压力高，发动机相应负荷大，燃油消耗也会大，另一方面，以前的设计较 高的机油压力，相应也会有较多的机油参与燃烧，也就是机油消耗大，排放也会变差② 降低了机油消耗量在不需要高的机油压力的时候通过电磁阀控制降低油压，进而也会降低机油消 耗量2. 增压器方面的变化和上一代相同，涡轮增压器和排气管做成一个整体，如图11所示排气歧管下 面用夹紧带固定，拆卸和安装都比较方便，1.8L TSI发动机的压力单元设计上是可以单独更换和调 整的，而2.0L TSI发动机的是整体式的；1.8L TSI发动机增压压力1.7bar, 2.0L TSI发动机增压 压力1.75bar； 2.0L TSI发动机增压器带有消音器，1.8L TSI发动机则没有增压器的最高转速为 20万r/min；最高温度为950°C。
卧 1 . AUTOHJME.COM.CK3. 高压燃油泵方面的变化第三代EA888发动机采用的是全新的高压，其改变的主要原因是：在第一代和第二代发动机采用的高 压泵中，从一启动到真正正常工作之前，前几个循环是以低压喷油的，这样会消耗很多燃油，同时燃 油雾化不好，导致排放也会很差，而第三代高压泵即使在电脑没有进入正常工作状态时也是以最高压 力喷油的，所以燃油雾化好，排放也会少，所以，可以说高压燃油泵的改变主要是从排放考虑的新 式的燃油高压泵，在断电后压力上升直到限压阀打开，最高压力190bar，与上一代正好相反，这是 由于他们的结构上有着本质的区别，第二代EA888发动机的高压燃油泵工作原理如图12所示第三 代EA888发动机高压燃油泵工作原理如图13所示不难看出，如果在维修高压燃油系统的时候还是 按照上一代的维修方法是不可行的，必须使用VAS505X诊断仪的引导功能进行泄压后，才能打开高压 燃油系统。
