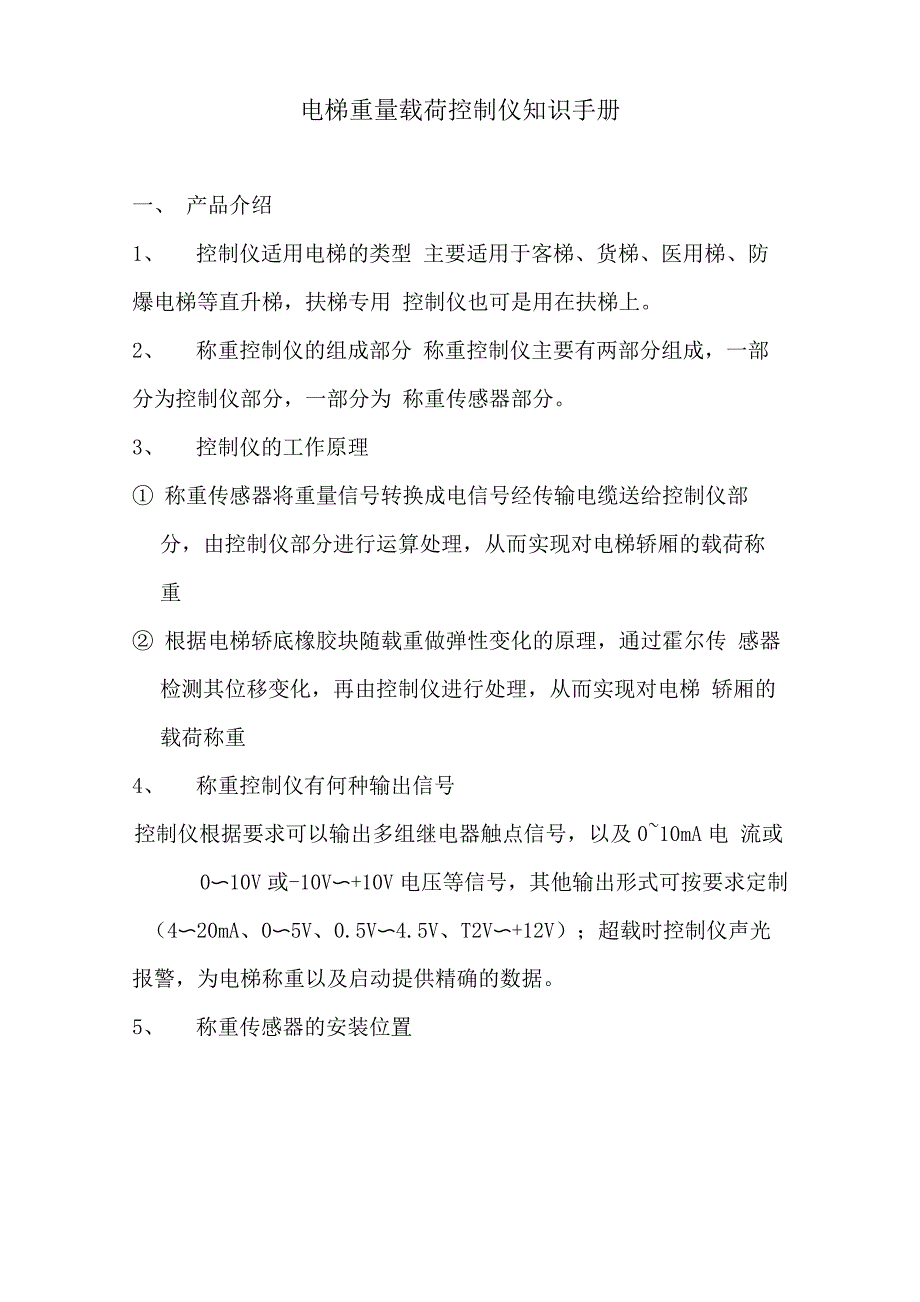

电梯重量载荷控制仪知识手册一、 产品介绍1、 控制仪适用电梯的类型 主要适用于客梯、货梯、医用梯、防爆电梯等直升梯，扶梯专用 控制仪也可是用在扶梯上2、 称重控制仪的组成部分 称重控制仪主要有两部分组成，一部分为控制仪部分，一部分为 称重传感器部分3、 控制仪的工作原理① 称重传感器将重量信号转换成电信号经传输电缆送给控制仪部 分，由控制仪部分进行运算处理，从而实现对电梯轿厢的载荷称 重② 根据电梯轿底橡胶块随载重做弹性变化的原理，通过霍尔传 感器检测其位移变化，再由控制仪进行处理，从而实现对电梯 轿厢的载荷称重4、 称重控制仪有何种输出信号控制仪根据要求可以输出多组继电器触点信号，以及0~10mA电 流或0〜10V或-10V〜+10V电压等信号，其他输出形式可按要求定制（4〜20mA、0〜5V、0.5V〜4.5V、T2V〜+12V）；超载时控制仪声光 报警，为电梯称重以及启动提供精确的数据5、 称重传感器的安装位置可以安装于活轿底电梯的轿厢轿底、电梯绳头板处、电梯轿顶轮 轴处、电梯轿顶横梁上面、 扶梯踏板处、曳引钢丝绳和轴销式安装 安装方式如图所示：r -1 -m 「—丿X控制俗f加iqJ\ al/°轿底霍尔传感器安装方式上绳头板绳头杆下绳头板安装螺栓传感器萨感器/1 1 1 1轿顶横梁1亠 1—1—1 1―| H |-|-i H—\ lllllo o O O 0 O\4板轿顶横梁安装方式扶梯踏板安装方式U型环曳引绳安装方式轴销式安装方式6、 称重传感器为何种材料控制仪传感器采用铬镍钼合金材料，过载能力可达150% o7、 称重传感器控制仪及霍尔传感器控制仪产品特点① 、称重传感器控制仪产品特点a) 控制仪的输入端都采用光电隔离技术，门状态、上方向、 平层信号适合高、低电平及触点信号输入；b) 可以自由设定电梯额载吨位值或直接读取电梯内实际重量为 电梯额载吨位值；c) 控制仪采用对电梯开门时进行检测及控制输出， 电梯上升或 下降时，控制仪不进行检测及控制输出的工作方式，来克服 电梯运行中的惯性误报警；d) 无需额定砝码即可对额定载荷量进行修正；e) 接入电源：AC220V (T5%〜10%)、DC24V (T5%〜10%)、AC24V (-15%〜10% )根据客户需要自由选定。
② 、霍尔传感器控制仪产品特点a) 非接触感应式工作方式，自身无机械运动，无需改变电梯轿厢结构b) 采用高强劲感应磁铁，最大限度的提高系统抗干扰能力c) 具有自学习能力，现场调试方便d) 不存在过载能力不足或机械震动带来的系统损坏问题e) 一体化结构，体积小，安装方便8、控制仪输出的触点容量当控制仪发生故障或断电时，控制仪输出超载触点信号当传感器发生故障时，控制仪自动检测故障信息， 并输出超载触点信号9、 常用传感器的型号型号有 W24、W35、W170、W160、W90、W110、W20C、LC-X-A110、 何为触点输出？触点输出、电流输出、电压输出有和区别？各 有何优势？各适合于那种机型（1）触点输出：就我公司产品而言就是以继电器触点断开闭合状态 变化来表示电梯的超、满载状态2）电流和电压输出即是以连续变化的电流和电压信号来表示电梯的载荷量变化电流与电压的区别在于，电流输出需用电路将电压信号转变电流 信号然后输出，而电压信号一般不需要转换，但电流信号抗干扰能力 强，尤其在信号需进行远距离传输时则更具优势带电流输出和电压 输出的控制仪主要应用在用户所提供的电梯补偿信号的场合，这个信 号主要用于变频器在启动运行过程调整扭矩、转速等运行参数时使用11、 楼层补偿的作用将电梯在不同楼层的自重记录在控制仪里，当电梯载荷量不变情 况下，电梯上升或下降仪器显示保持不变。
确保电梯安全可靠运行12、 启动补偿的作用给电梯提供准确的启动力矩，使电梯平稳启动13、载荷控制点的用途载荷量到达设定控制吨位时，给电梯提供相应的触点信号14、SK 系列控制仪输入信号接入方式上力向* n+ 平眉卜(11(2) (30 ClHG E6M7K©(S) OCO■ i一■ COM (7共阴方式旌桂亡4・£ * )1—r__~*：c pea raj ui( si (gurxtDtffiow I1 1 1上方向一 n- 平眉- Ah 4fc 1K2J(刃 uj ra(« cnrcjojtun1] 2] 3]膩点万式连接方向- n- 平层一共阳方式连接15、控制仪的标准工作环境控制仪工作温度为—10〜60 °C16、控制仪输出的几种触点信号标准的控制仪输出的触点信号有超载信号、 满载信号，根据客 户需要可以增加半载信号、轻载信号等 17、控制仪型号 DTZZIII-AH 各个符合代表的意义“DT”表示电梯，“ZZ”表示重量、载荷，“A”表示AC220V, “H”表示活轿底18、 提供开门、平层、方向信号的作用开门信号提供检测信号；平层和方向配合做楼层自学习使用19、 控制仪继电器触点输出，动开与常开的区别？动开：继电器正常时闭合，动作时断开的触点。
常开：继电器正常时断开，动作时闭合的触点20、 电梯重量载荷控制仪的功能是当轿厢内的重量达到或超过设定值时，控制仪内相应的继电器分别动作，与电梯控制系统连接，使电梯安全、可靠的运行，同时可输 出电压或电流信号与变频连接，以增强电梯启动时的舒适感21、我公司使用的压力传感器量程范围0.15T〜5T（单只传感器）22、 霍尔传感器控制仪适用范围 适用于所有活轿底电梯，安装间隙 15mm 左右23、 霍尔传感器控制仪安装及注意事项志面朝下；② 、 用 M3 的螺栓将控制仪安装在固定支架上， 再将固定支架 固定在轿厢底梁上与磁铁相对应的位置，使控制仪上提示的感 应中心正对感应磁铁中心位置，保证磁铁上的标志与控制仪上 的标志严格对正，且控制仪与磁铁平行③ 、 调节控制仪使检测间隙为 15mm 左右，在安装时如果安装位置不正确则两个位置指示灯有一个是亮的，向上指示灯⑴亮则需要向上调整控制仪，向下指示灯⑵亮则向下调整控制仪，位置正好时，两个位置参考指示灯全灭④ 、实际安装中，如果轿底位移范围超过15mm，可以将检测间 隙增加到 15mm 以上，不过此时空载附近的输出信号将有所偏 移不建议此种安装二、 控制仪的选配1、 为什么要提供绳头板图纸因各公司绳头孔位不同，我公司根据不同孔位，配置各型号传感器。
2、 传感器安装在绳头板的控制仪需要用户提供哪几种信号？ 当控制仪需要楼层自学习时需要平层，方向，门状态信号，反之不 需要楼层自学习时只需要门状态信号3、 公司生产有那几种特殊用途的控制仪 主要有防爆型控制仪，升降机用控制仪，扶梯专用控制仪，建筑升降机专用控制仪等4、公司称重传感器与霍尔传感器的区别公司称重传感器与霍尔传感 器的区别霍尔传感器应用的是电磁感应原理，利用传感器感应平面与内轿 箱底板之间的距离变化来获取电梯重量变化信号，其间距为 l~1.4mm,这一特点就决定了该型传感器的检测精度不仅取决于其 自身的品质，还要受到内轿箱底缓冲橡胶的影响，而缓冲橡胶在 使用一段时间后其弹性必然发生变化，导致传感器感应平面与内 轿箱底板之间的距离变小，直接影响到检测结果，导致使用过程中维护次数增加我公司采用桥式传感器，其具有测量精度高、可重复性号、安装简 便、易于维护、具有较大的超载范围，因我公司传感器为压力传感 器，所以当缓冲橡胶块发生形变时不会影响传感器检测精度，可保 证电梯安全可靠的运行5、DTZZIII 控制仪主要与哪几种变频器配套使用除我公司的 Q9000-IP 型变频器外，主要与安川变频器、富士变频、 器、西威变频器,科比变频器等配套使用。
6、选择控制仪主要参数是什么电梯的型号（客梯或货梯），传感器安装方式、绳头板图纸、模拟 量输出形式，电梯的吨位、电梯曳引比、供电电源7、我公司各类电梯载荷控制仪主要区别（1）功能不同；（2）供电电源不同；（3）安装方式不同；（4）传 感器的型号及安装数量不同8、控制仪传感器绳头安装为什么需另外附加绳头板，有什么具体要求附加绳头板的作用是固定传感器,附加绳头板的厚度为20〜25mm,外尺寸超出孔外边 30mm 左右土绳头板—传感器讦绳头板9、简易控制仪输出的触点信号是什么建议控制仪输出超载信号和满载信号10、DTZZIII-DK 型控制仪与其他装在绳头控制仪的主要区别是什么主要的区别是 DK 型控制仪不能做楼层自学习（即没有楼层补 偿功能），调试方法不同11、一客户正在使用我公司的SK14型控制仪，现需要0〜10V的模拟 量输出，需要怎么解决？可并入SK14控制仪附带的1K电阻，但取样点必须靠近控制柜内反馈输入端子三、控制仪调试方法1、 控制仪的调试方法有几种满载自学习、空载自学习、快速调试、无砝码调试2、 快速调试：当层站数较少，各层自重相差较少或用户只能有门状 态信号时采用此方法进行调试① 设定开关位于＜运行＞位置（下面），控制仪通电后发出一声长响， 三位数码管首先显示 888，然后个位数码管显示 1，其余两位熄灭。
② 给开门信号，三位数码管全部显示，并随电梯载荷量的增加而增 加③ 电梯停靠在最轻的楼层，空载清零连续按动三次清零按钮， 同时伴有三声轻响随后听到三声长响应答，三位数码显示为 000）④ 电梯装入 99%的额定载荷，按住清零按钮 5 秒以上，听到一声长响后，立即松开，三位数码显示为 099-100控制仪断电重新上电，调试完毕3、无载荷无学习调试：当层站数较少，各层自重相差较少或用户只能 有门状态信号，且现场没有没有额定载荷时采用此方法进行调试女口：电梯额定载荷为1000kg，当电梯加载200kg，仪器理论显示 值应是20%（加载值200三额定载荷1000X100%）,而实际显示值 为 23％此时可通过改变仪器的载荷量设定值来进行修正，方法女 下：① 设定开关位于＜运行＞位置（下面），控制仪通电后发出一声长响， 三位数码管首先显示888，然后个位数码管显示1，其余两位熄灭② 给开门信号，三位数码管全部显示，并随电梯载荷量的增加而增 加③ 电梯停靠在最轻的楼层，空载清零连续按动三次清零按钮，同 时伴有三声轻响随后听到三声长响应答，三位数码显示为000）④ 电梯停靠在最重的楼层，装入200kg重量（根据现场实际需要）。
⑤ 控制仪断电后重新通电⑥ 将设定开关上扳至＜学习＞位置，听到两声长响后，立即按动一次 清零按钮，此时仪器显示三位载荷量原设定值⑦ 女果显示 100，由于实际显示值比理论显示值大，所以。
