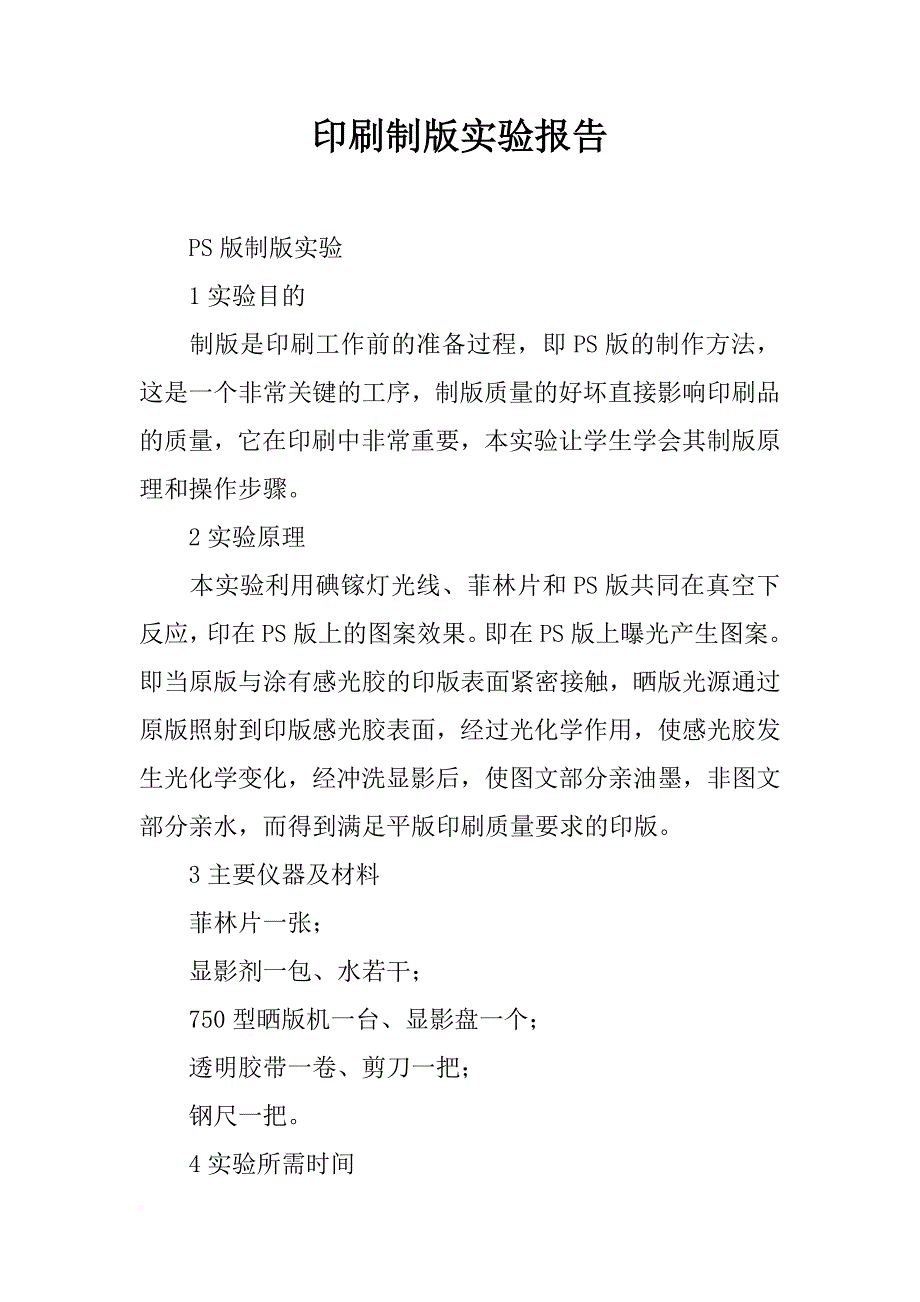

为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划印刷制版实验报告 PS版制版实验 1实验目的 制版是印刷工作前的准备过程，即PS版的制作方法，这是一个非常关键的工序，制版质量的好坏直接影响印刷品的质量，它在印刷中非常重要，本实验让学生学会其制版原理和操作步骤 2实验原理 本实验利用碘镓灯光线、菲林片和PS版共同在真空下反应，印在PS版上的图案效果即在PS版上曝光产生图案即当原版与涂有感光胶的印版表面紧密接触，晒版光源通过原版照射到印版感光胶表面，经过光化学作用，使感光胶发生光化学变化，经冲洗显影后，使图文部分亲油墨，非图文部分亲水，而得到满足平版印刷质量要求的印版 3主要仪器及材料 菲林片一张； 显影剂一包、水若干； 750型晒版机一台、显影盘一个； 透明胶带一卷、剪刀一把； 钢尺一把 4实验所需时间 本实验所需时间为：2学时 5实验内容和步骤 阳图PS版制版工艺流程：曝光——显影——显影——上保护胶 将菲林片正面朝上放在PS版正面，用透明胶带固定注意，菲林片左右居中，下方距离PS版边缘40mm，与印刷机要求的咬口尺寸一致。
药水的配置按照药品配制比例要求配制显影溶液在显影过程中如发现退色较快，则说明药水浓度大，若退色慢说明浓度小，应适当的增加，反之，应减少本实验中稀释倍数为10倍 晒版机在使用前仔细阅读附录中的晒版机说明书后，按其操作步骤进行 打开晒版机电源，打开晒板机玻璃盖，放入PS版与菲林片后关紧玻璃盖，按真空键，调节到计时秒表30秒即开始真空同时打开碘稼灯，拉上布帘，曝光140秒完毕后系统自动停机由于曝光一次所得图案不太清楚，建议曝光3次及以上 晒版完毕后，取出PS版，取掉菲林片，放入配置好的溶液中冲洗，注意观察退色情况退色快说明溶液浓度大，应适当加入水；退色慢说明浓度小，应适当加入显影剂后继续退色，待不退色时，即显影完毕，最后在清水里冲洗干净即制版结束 涂护版胶PS版在空气中仍然会与光发生反应，印版上的图文也可能被划伤，所以在印版表面应当涂上一层均匀的护版胶，保护PS版图文部分 晒版后质量分析如果发现图像在PS版上面的位置不正，说明菲林片在PS版上固定不准；如发现PS版上图像模糊不清，说明曝光时间短，应适当延长 注意：在整个过程中不能发生菲林片和PS版折痕现象，否则PS版报废 6注意事项 显影是制版的关键。
用显影液将已经曝光并发生分解的感光层部分溶解，使印版形成图像和非图像两个部分的过程，称之为显影 显影原理：PS版曝光后感光树脂分解，放出氮气，引起环的开裂，分子结构发生重排，生成茚酮化合物，遇水生成茚酸化合物，此化合物遇碱则生成钠盐而溶于水，裸露出铝版基，形成了不含图像的空白区域，这些区域自然形成亲水层，而未感光的部位保留了原有感光树脂的亲油特性，自然形成印版的图像部位，印刷时即可接受油墨 使用显影液的注意事项： ①在实际使用中，显影液经常是配成浓度较大的溶液，称为浓缩液，在显影时与一定比例的水相混合 ②由于制造PS版的厂家制造技术的不同，在显影的耐碱性方面有很大区别，一般厂家都推荐自己的显影液与其版材相配套，应尽量使用厂家推荐的显影液 ③从环保角度出发，显影液的浓度有向弱碱方向发展的趋势，这样既降低了腐蚀性能，又减轻了废液的排放 显影方式：槽显：显影温度同室温，环境对显影效果影响较大，特别是冬厦两季要注意水槽体积对水流和水压的影响，合理配比显影液对于PS版试版来说，这是一种比较好的显影方式，显影和水洗都比较充分，显影比较单纯，不会受到其它因素的影响 显影环境：照明：不同类型的版材有不同的照明要求，同晒版要求 温度：20--26℃ 相对湿度：60%左右 空气洁净度：通风顺畅有利于废气的排出，保持正气压，无尘埃，保证版房的洁净显影时间：23--28℃，18--28s 晒版开始前注意PS版避光保存。
检察晒版机的抽真空系统工作是否正常 一定是PS版的感光胶面和原版紧密接触 晒版时注意拉好帘子以防晒版光源照射到人体 记录不同的晒版时间，显影后进行比较 显影时在显影液中要不断晃动PS版 冲洗要干净 7制版质量分析及思考 描述曝光时间对印版图像的影响是什么？ 从图像角度分析一块印版的质量(亮调、暗调、中间调三方面)？ 《丝网印刷工艺》实验报告 卢凌舍主编 西北工业大学 实验一丝网版制作 一、实验目的 通过实验加深学生对丝网印刷工艺课程理论知识的理解，熟悉绷网工具设备的结构、工作原理、操作方法及使用注意事项，了解各种丝网的印刷适性掌握实验的操作流程和注意事项 二、实验内容和基本要求 掌握绷网的原理与方法、手工绷网操作及绷网质量控制的手段 要求课前预习工艺流程及操作步骤，试验中操作设备工具、使用试剂注意安全 三、实验仪器和设备 1.手持重力订书机2.绷网钳3.电吹风 四、实验步骤 1.裁取丝网布 裁切边平行于丝网的经纬丝线，尺寸比网框四周各大2-4cm2.用清水打湿丝网3.在重力订书机中装上订针4.绷网 丝网的经纬线与框边平行的放在框上从丝网框一个短边开始，使用重力订书机固定固定另外一条长边固定剩余短边和长边 在操作过程中，注意用绷网钳将丝网拉紧，保持经纬线挺直。
整边：将多余的丝网剪去并修齐 网版标注 绷好的网版，应在框架方便处，注明下列内容：丝网的材质、目数及绷网日期等如：单纱尼龙110 标注的字符，最好用耐溶剂的双组分油墨书写，或在其上涂覆一层耐溶剂的透明涂料这样，网版长期保存和反复使用都不会搞错裁去多余丝网 清洗 将绷好的丝网用洗衣粉、洗洁精或乙醇等作为清洗剂进行清洗，再用清水冲净，经热风干燥后待用不能用肥皂或汽油等作为清洗剂清洗丝网，以免影响感光胶(膜)的附着牢度 网版前处理的好坏，可观察水在丝网上的分布情况加以判断：水冲丝网呈片状，即为合格；若见反泼现象，表示反泼处仍有污渍，必须继续处理 五、实验报告要求 拍摄操作过程及最终网版照片，打印提交 六、思考题 1、填写以下数据： 试验中所用网框的尺寸：cm丝网的尺寸：cm2、绷网张力受那些因素影响？3、操作步骤照片 实验二晒版 一、实验目的 通过实验加深学生对丝网印刷工艺课程理论知识的理解，熟悉晒版设备的结构、工作原理、操作方法及使用注意事项，了解各种感光材料的印刷适性掌握晒版实验的操作流程和注意事项 二、实验内容和基本要求 掌握感光制版工艺原理与方法及制版质量的控制，学习感光胶的涂布、晒版机的使用及晒版参数的确定、印版显影的原理与方法及整个制版过程中的注意事项。
要求课前预习工艺流程及操作步骤，试验中操作设备、使用试剂注意安全 三、实验仪器和设备 1.丝网晒版机2.丝网版3.刮胶斗 四、实验步骤 1.制作底板 原稿：阳图，使用硫酸纸激光打印输出使用増黑剂处理原稿： ?将适量增黑剂倒进纸杯使用用脱脂棉制作2-3公分棉球，蘸增黑剂药剂在图文面轻轻均匀快速地刷涂 一遍，数秒钟后即可晒版印刷 2.丝网前处理，即清洗网布3.感光液配制 按生产厂家使用说明配制感光胶 jiujianguniversity pcb制版实训报告专业：电子信息工程技术班级：b1111学号：学生姓名：指导教师：实习时间：XX-11-12至XX-11-16实训地 点：电子信息实验楼pcb制版实训 一、实习的意义、目的及作用与要求1．目的： 了解pcb设计的流程，掌握pcb设计的一般设计方法 (2)锻炼理论与实践相结合的能力 (3)提高实际动手操作能力 (4)学习团队合作，相互学习的方法 2．要求： (1)遵守实习纪律，注意实习安全 (2)按时、按要求完成各项子任务 (3)及时进行总结，书写实习报告 (4)每人必须做一快pcb板 3、意义： (1)提高自身能力，完成学习任务。
(2)掌握一种cad软件的使用 (3)了解前沿技术 (4)就业的方向之一 二、pcb制版的历程 1．绘制原理图 2．新建原理图库 3．新建元件库封装 4.导入元件封装库及网络列表 元件布局 布线 7.打印pcb图 8.制作电路板 三、元件库的设计 1．原理图元件库的制作； 1）打开新建原理图元件库文件*.lib 2）新建原理图元件 a、放置引脚，圆点是对外的端口b、画元件外形 c、修改引脚属性 [名称][引脚数]隐藏引脚及其他信息 3）修改元件描叙 默认类型、标示、元件封装 4）、重命名并保存设计 若还需要新建其他元件，可以\工具\新建元件 a、独立元件 b、复合元件含子元件 5）设计中遇到的问题，怎么方法解决的制作原理图元件库比较简单，因此在制作过程中没有出现什么问题但是在制作过程中 应特别注意，在放置引脚，圆点是对外的端口，并且注意修改引脚数应从1开始 6）设计的原理图元件库截图图1/.4元件库图2/.4元件库 2.元件封装库的制作； 1)打开新建的元件封装库 2)添加焊盘、调整焊盘的位置、修改焊盘的属性焊盘可置于任意层 利用标尺或坐标工具定位焊盘焊盘命名必须与原理图元件number相同 3)画元件外形 必须在topoverlayer层操作 4)设置参考点 编辑/设置参考点 5)重命名、存盘。
6）设计中遇到的问题，怎么方法解决的a、在元件封装库的制作过程中，对焊盘的左右距离没有按标准调好，后来问了同学，就 把距离按标准调和 b、在做完元件封装库的制作之后，对文件进行了重命名，可是忘记了进行保存，后老师 检查之后才发现这个问题c、应注意焊盘的间距与实物引脚间距相同，内部标号与原理图标号一致，保证实际引 脚与原理图引脚对应 7）设计的元件封装库截图图1/.4封装图2/.4封装注：电解电容参数： 外径：160mil，焊盘间距：90mil焊盘外径：52mil，孔：28mil按键开关参数： 长：320mil，宽：250mil 线宽：10mi，中间圆直径、水平：250mil，垂直：175mil焊盘大小，外径：78mil，孔：78mil 四、原理图的绘制 1）、添加原理图元件库 \designexplorer99se\library\schmiscellaneousdosschematic 2)、摆放元件 从元件库选择元件 查找元件 3)元件调整 x,y,space 拖动 删除多余元件 4)连接电路篇二：pcb制版实训报告班级：应电0931 姓名：*** 学号：**号 课程：pcb制板实训 教师:宋晓虹、谢海明XX年下期第十五周 1时间： 一、实验名称：pcb制版实训 二、实验设备：打印机、钻孔机、曝光机、洗网机、抛光机、显影机、脱膜机、腐蚀机、 烘干机、裁板器、丝网、刮刀等。
三、实验目的：加强对印刷电路板设计与制版工艺课程的理解，熟悉cam350软件和 create-dcm软件的使用；了解pcb。
