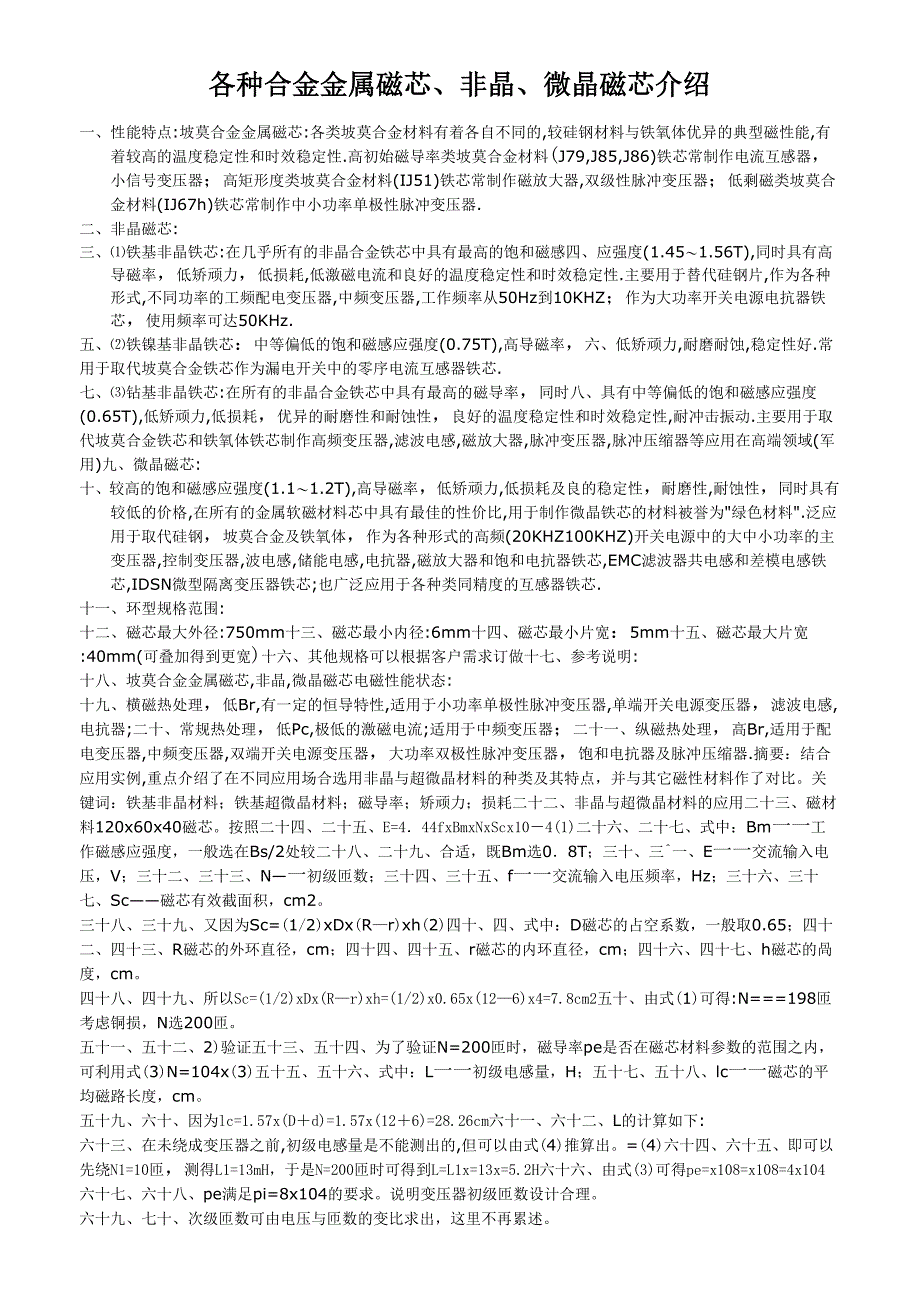

各种合金金属磁芯、非晶、微晶磁芯介绍一、性能特点:坡莫合金金属磁芯:各类坡莫合金材料有着各自不同的,较硅钢材料与铁氧体优异的典型磁性能,有着较高的温度稳定性和时效稳定性.高初始磁导率类坡莫合金材料(J79,J85,J86)铁芯常制作电流互感器，小信号变压器；高矩形度类坡莫合金材料(IJ51)铁芯常制作磁放大器,双级性脉冲变压器；低剩磁类坡莫合金材料(IJ67h)铁芯常制作中小功率单极性脉冲变压器.二、非晶磁芯:三、⑴铁基非晶铁芯:在几乎所有的非晶合金铁芯中具有最高的饱和磁感四、应强度(1.45〜1.56T),同时具有高导磁率，低矫顽力，低损耗,低激磁电流和良好的温度稳定性和时效稳定性.主要用于替代硅钢片,作为各种形式,不同功率的工频配电变压器,中频变压器,工作频率从50Hz到10KHZ；作为大功率开关电源电抗器铁芯，使用频率可达50KHz.五、⑵铁镍基非晶铁芯：中等偏低的饱和磁感应强度(0.75T),高导磁率，六、低矫顽力,耐磨耐蚀,稳定性好.常用于取代坡莫合金铁芯作为漏电开关中的零序电流互感器铁芯.七、⑶钻基非晶铁芯:在所有的非晶合金铁芯中具有最高的磁导率，同时八、具有中等偏低的饱和磁感应强度(0.65T),低矫顽力,低损耗，优异的耐磨性和耐蚀性，良好的温度稳定性和时效稳定性,耐冲击振动.主要用于取代坡莫合金铁芯和铁氧体铁芯制作高频变压器,滤波电感,磁放大器,脉冲变压器,脉冲压缩器等应用在高端领域(军用)九、微晶磁芯:十、较高的饱和磁感应强度(1.1〜1.2T),高导磁率，低矫顽力,低损耗及良的稳定性，耐磨性,耐蚀性，同时具有较低的价格,在所有的金属软磁材料芯中具有最佳的性价比,用于制作微晶铁芯的材料被誉为"绿色材料".泛应用于取代硅钢，坡莫合金及铁氧体，作为各种形式的高频(20KHZ100KHZ)开关电源中的大中小功率的主变压器,控制变压器,波电感,储能电感,电抗器,磁放大器和饱和电抗器铁芯,EMC滤波器共电感和差模电感铁芯,IDSN微型隔离变压器铁芯;也广泛应用于各种类同精度的互感器铁芯.十一、环型规格范围:十二、磁芯最大外径:750mm十三、磁芯最小内径:6mm十四、磁芯最小片宽：5mm十五、磁芯最大片宽:40mm(可叠加得到更宽)十六、其他规格可以根据客户需求订做十七、参考说明:十八、坡莫合金金属磁芯,非晶,微晶磁芯电磁性能状态:十九、横磁热处理，低Br,有一定的恒导特性,适用于小功率单极性脉冲变压器,单端开关电源变压器，滤波电感,电抗器;二十、常规热处理，低Pc,极低的激磁电流;适用于中频变压器；二十一、纵磁热处理，高Br,适用于配电变压器,中频变压器,双端开关电源变压器，大功率双极性脉冲变压器，饱和电抗器及脉冲压缩器.摘要：结合应用实例,重点介绍了在不同应用场合选用非晶与超微晶材料的种类及其特点，并与其它磁性材料作了对比。
关键词：铁基非晶材料；铁基超微晶材料；磁导率；矫顽力；损耗二十二、非晶与超微晶材料的应用二十三、磁材料120x60x40磁芯按照二十四、二十五、E=4．44fxBmxNxScx10－4(1)二十六、二十七、式中：Bm一一工作磁感应强度，一般选在Bs/2处较二十八、二十九、合适，既Bm选0．8T；三十、三^一、E一一交流输入电压，V；三十二、三十三、N—一初级匝数；三十四、三十五、f一一交流输入电压频率，Hz；三十六、三十七、Sc——磁芯有效截面积，cm2三十八、三十九、又因为Sc=(1/2)xDx(R—r)xh(2)四十、四、式中：D磁芯的占空系数，一般取0.65；四十二、四十三、R磁芯的外环直径，cm；四十四、四十五、r磁芯的内环直径，cm；四十六、四十七、h磁芯的咼度，cm四十八、四十九、所以Sc=(1/2)xDx(R—r)xh=(1/2)x0.65x(12—6)x4=7.8cm2五十、由式(1)可得:N===198匝考虑铜损，N选200匝五十一、五十二、2)验证五十三、五十四、为了验证N=200匝时，磁导率pe是否在磁芯材料参数的范围之内，可利用式(3)N=104x(3)五十五、五十六、式中：L一一初级电感量，H；五十七、五十八、lc一一磁芯的平均磁路长度，cm。
五十九、六十、因为lc=1.57x(D＋d)=1.57x(12＋6)=28.26cm六十一、六十二、L的计算如下:六十三、在未绕成变压器之前,初级电感量是不能测出的,但可以由式(4)推算出4)六十四、六十五、即可以先绕N1=10匝，测得L1=13mH，于是N=200匝时可得到L=L1x=13x=5.2H六十六、由式(3)可得pe=x108=x108=4x104六十七、六十八、pe满足pi=8x104的要求说明变压器初级匝数设计合理六十九、七十、次级匝数可由电压与匝数的变比求出，这里不再累述七十一、七十二、经过实验，这一理论计算可以带起1kW负载，工作稳定可靠七十三、七十四、3)设计时注意点七十五、七十六、①Bm不能选的过高由于磁芯参数的分散性，使得在相同匝数下的电感量有差异，而且相差较多，若Bm取得太咼,容易使磁芯饱和②怎样判断磁芯已进入饱和?七十七、七十八、一一在浅饱和状态下，增加初级电压,次级电压不增加,增加的能量全部被磁芯损耗掉；负载加重后,输出电压迅速下跌,负载能力下降，能量被磁芯损耗七十九、八十、——在深饱和状态下，初级电压加不到220V磁芯就很烫,而且初级电压再升高,次级电压也不变,能量全部被磁芯损耗。
八十一、开关电源用磁芯八十二、八十三、3．1单端式变换器用磁芯八十四、八十五、单端式变换器主要要求磁芯剩余磁感应强度低，即Br/Bs较小八十六、八十七、采用铁基超微晶低剩磁(Br/BsS0.2)材料的磁芯，饱和磁感应强度Bm=1.2T,剩磁BrvO.2T,初始磁导率|ji>2x104,最大磁导率|jm=5x104,损耗P0.35(10kHz)v18W/kg八十八、八十九、这是因为单端式变换器磁芯工作在磁滞回线的第一象限，对材料的要求是具有大的△B(4B=Bm—Br),铁基超微晶材料的饱和磁感应强度Bm=1.2T,它无论经过怎样的磁场处理，都是不会变的，所以要使4B增大,只有采用低Br的磁芯特别对于单端反激主变压器，要求有足够的饱和磁感应强度Bm和合适的磁导率因为单端反激电路中的主变压器要求储能,线圈储能的多少取决于两个因素:一是材料的工作磁感应强度Be或电感量L；另一个是工作磁场Hm或工作电流I储能W=LI2,在一定的电流下，磁芯不能饱和饱和磁感应强度Bm由材料决定,低Br的磁芯利于恒磁导,使磁芯在一定的电流下不饱和九十、九十一、3．2全桥、半桥、推挽式变换器用磁芯九十二、九十三、对于这种双端式变换器主要要求磁芯的饱和磁感应强度Bm高。
九十四、九十五、虽然铁基非晶材料的饱和磁感应强度Bm高，但是由于铁基非晶材料的工作频率较低(v15kHz),频率高时，损耗增加，所以对于几百kHz以上的逆变电源是不适用的而采用铁基超微晶中剩磁(Br/Bs<0.6)材料的磁芯饱和磁感应强度Bm=1.2T,初始磁导率pi>8x104，最大磁导率pm=45x104损耗P0.3/(100kHz)v300W/kg,工作频率高九十六、九十七、因为全桥、半桥、推挽式变换器中的变压器工作在双端，对Br的要求不是很严格，它需要的是2Bm但若选用高Br的磁芯,当电源功率较大时，容易产生饱和现象为此，对于中、大功率的开关电源，可采用中Br磁芯，这样还可使变压器有一定的电感量特别对于谐振电源，一定的变压器电感可充当谐振电感，使全桥、半桥、推挽式电路产生谐振，达到ZVS或ZCS软开关的作用九十八、九十九、但对于有的大功率的开关电源,为防止偏磁,也采用低剩磁(低Br)磁芯百、百一、3扼流圈用磁芯百二、百三、扼流圈用磁芯要求有一定的储能，所以要采用低剩磁，横磁导率的材料百四、百五、采用铁基非晶低剩磁(低Br)材料磁芯，饱和磁感应强度Bm=1.5T,剩磁Brv0.1T,恒磁导率250〜1200。
百六、百七、扼流圈是阻止交流成份,只让直流通过的电感元件，所以直流电流和交流电流加在磁芯上时的磁特性,即直流偏磁特性是很重要的具体地说，电感值应使得直流电流不易让磁芯饱和,而对于交流成分确是足够大的为此作为材料特性，需要高饱和磁通密度Bm,磁导率恒定百八、百九、下面就几种材料的特性做一下对比，详见表1百十、百^一、表1几种材料的特性对比材料饱和磁感应强度/T磁导率损耗/W/kg百十二、铁基非晶扼流圈1.5250〜1200P0.05(2kHz)v1.5百十三、坡莫合金0.75根据形状和加气隙的不同而不同P0.5(2kHz)<25百十四、硅钢片2P1.0(1kHz)v20百十五、铁氧体0.4P1.0(1kHz)v7.5百十六、非晶扼流圈与坡莫合金、硅钢片、铁氧体相比可以提高工作频率、增强耐直流电流的能力、高温时仍保持高饱和磁通密度、降低功耗等优点百十七、非晶饱和磁芯百十八、百十九、饱和磁芯主要是把磁芯当作一个“磁开关”，当磁芯不饱和时，电感很大，相当于磁开关断开；当磁芯完全饱和时，电感很小，相当于磁开关短路百二十、百二十一、采用钻基非晶合金磁芯，它具有高磁导率，低矫顽力,高矩比(Bs/Br),低损耗等特点。
饱和磁感应强度Bm=0.5〜0.8T,矫顽力HCv2A/m百二十二、百二十三、1)自饱和电抗器百二十四、百二十五、自饱和电抗器是希望磁芯做一个反应很快的开关,有一点电流就使磁芯很快饱和所以应采用高剩磁(高Br)材料，初始磁导率mI>5x104,最大磁导率pm>25xl04,损耗P0.5(20kHz)v35W/kg主要用于消除开关电源的二次寄生振荡、消除尖峰等百二十六、百二十七、2)可饱和电抗器百二十八、百二十九、可饱和电抗器是利用了磁芯未饱和与饱和后磁导率间的巨大差异来延迟电流以得到一段预置时间这时可以将脉冲变压器传输过来的脉冲进行压缩,根据电流的大小来调节脉宽,从而可改变输出电压利用可饱和电抗器的这一特点,就可以实现多路调节因为采用一般的脉宽调节的开关电源只能对一组输出进行脉宽调节,改变输出电压，而不能做到几路输出电压都可调,利用可饱和电抗器,通过用电位器控制各输出电路的电流来改变各电路的脉宽,从而实现多路调节现在国外已做出了通过电位器使十几路输出都可调节的电路百三十、所以可饱和电抗器应根据电流的大小和输出脉宽压缩情况来选择磁芯例如需要大电流下还有一定脉冲压缩的，应使用低剩磁(低Br)磁芯.总之要具体问题具体分析。
