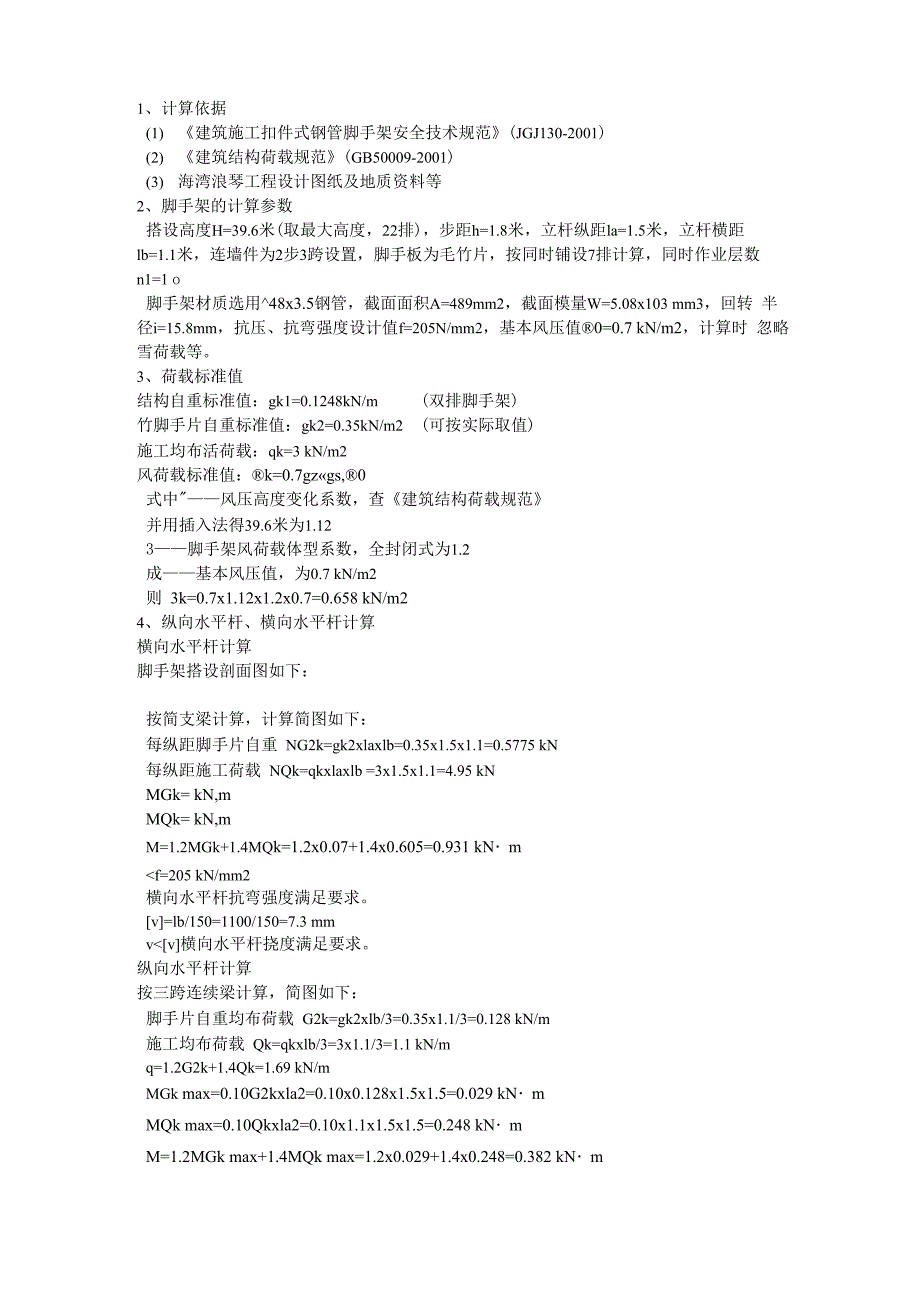

脚手架计算公式_第1页
1/12

1、 计算依据(1) 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(2) 《建筑结构荷载规范》(GB50009-2001)(3) 海湾浪琴工程设计图纸及地质资料等2、 脚手架的计算参数搭设高度H=39.6米(取最大高度,22排),步距h=1.8米,立杆纵距la=1.5米,立杆横距 lb=1.1米,连墙件为2步3跨设置,脚手板为毛竹片,按同时铺设7排计算,同时作业层数 n1=1 o脚手架材质选用^48x3.5钢管,截面面积A=489mm2,截面模量W=5.08x103 mm3,回转 半径i=15.8mm,抗压、抗弯强度设计值f=205N/mm2,基本风压值®0=0.7 kN/m2,计算时 忽略雪荷载等3、 荷载标准值结构自重标准值:gk1=0.1248kN/m (双排脚手架)竹脚手片自重标准值:gk2=0.35kN/m2 (可按实际取值)施工均布活荷载:qk=3 kN/m2风荷载标准值:®k=0.7gz«gs,®0式中"——风压高度变化系数,查《建筑结构荷载规范》并用插入法得39.6米为1.123——脚手架风荷载体型系数,全封闭式为1.2成——基本风压值,为0.7 kN/m2则 3k=0.7x1.12x1.2x0.7=0.658 kN/m24、 纵向水平杆、横向水平杆计算横向水平杆计算脚手架搭设剖面图如下:按简支梁计算,计算简图如下:每纵距脚手片自重 NG2k=gk2xlaxlb=0.35x1.5x1.1=0.5775 kN每纵距施工荷载 NQk=qkxlaxlb =3x1.5x1.1=4.95 kNMGk= kN,mMQk= kN,mM=1.2MGk+1.4MQk=1.2x0.07+1.4x0.605=0.931 kN・m

[v]=lb/150=1100/150=7.3 mmv<[v]横向水平杆挠度满足要求纵向水平杆计算按三跨连续梁计算,简图如下:脚手片自重均布荷载 G2k=gk2xlb/3=0.35x1.1/3=0.128 kN/m施工均布荷载 Qk=qkxlb/3=3x1.1/3=1.1 kN/mq=1.2G2k+1.4Qk=1.69 kN/mMGk max=0.10G2kxla2=0.10x0.128x1.5x1.5=0.029 kN・mMQk max=0.10Qkxla2=0.10x1.1x1.5x1.5=0.248 kN・mM=1.2MGk max+1.4MQk max=1.2x0.029+1.4x0.248=0.382 kN・m

二十余年来,我国 经济迅速发展,高层建筑、大跨度建筑大量兴建,商品混凝土泵送现浇钢筋混凝土结构体 系的形成,都促使高层脚手架和空间高、跨度大的模板支架应用日渐增多随之在工程施工 中,编制高层脚手架和模板支架的施工组织设计的重要性也越加明显特别是近年来,扣件式钢管模板支架发生的安全事故,引起了建设主管部门和工程部门的关 切和重视,为了贯彻浙江省建设厅“关于开展全省建设安全生产年活动”,笔者受省、市工 程管理和施工部门的邀请,针对扣件式钢管脚手架和模板支架的设计计算中的某些要点和问 题,作了一些介绍,有一部分工程技术人员希望有书面资料,为此,笔者整理成这篇文章, 供施工部门技术人员编制施工组织设计时参考由于本人对施工技术知之不多,若有不妥, 请工程界同仁指正1充分认识脚手架和模板支架在工程施工中的重要性,认真做好施工组织设计1.1 脚手架工程脚手架是土木建筑工程施工必须使用的重要设施,是为保证高处作业安全、顺利进行施工而 搭设的工作平台或作业通道,在结构施工、装修施工和设备管道的安装施工中,都需要按照 操作要求搭设脚手架脚手架是施工中必不可少的,是随着工程进展需要而搭设的虽然它是建筑施工中的临时设 施,工程完成就拆除,但它对建筑施工速度、工作效率、工程质量以及工人的人身安全有着 直接的影响,如果脚手架搭设不及时,势必会拖延工程进度;脚手架搭设不符合施工需要, 工人操作就不方便,质量会得不到保证,工效也提不高;脚手架搭设不牢固,不稳定,就容 易造成施工中的伤亡事故。

因此,脚手架的选型、构造、搭设质量等决不可疏忽大意、轻 率对待脚手架的种类很多,按搭设位置分:有外脚手架和里脚手架;按所用材料分:有木脚手架、 竹脚手架和金属(钢管、型钢)脚手架;按构造形式分:有多立杆式、框式、桥式、吊式、 挂式、升降式等;按立杆搭设排数分:有单排、双排和满堂红架;按搭设高度分:有高层脚 手架和普通脚手架;按搭设用途分:有砌筑架、装修架、承重架等不论哪种脚手架工程,都应符合以下基本要求:(1) 要有足够的牢固性和稳定性,保证在施工期间对所规定的荷载或在气候条件的影响下 不变形、不摇晃、不倾斜,能确保作业人员的人身安全2) 要有足够的面积,满足堆料、运输、操作和行走的要求3) 构造要简单,搭设、拆除和搬运要方便,使用要安全,并能满足多次周转使用4) 要因地制宜,就地取材,量材施用,尽量节约用料扣件式钢管脚手架是我国目前土木建筑工程中应用最为广泛的,也是属于多立杆式的外脚手 架中的一种,其特点是:杆配件数量少;装卸方便,利于施工操作;搭设灵活,能搭设高度 大;坚固耐用,可多次周转应用扣件式钢管脚手架在设计与施工中要贯彻执行国家的技术经济政策,做到技术先进、经 济合理、安全适用、确保质量。

为了符合这一基本要求,所以扣件式钢管脚手架施工前,要 根据《建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)》的规定,(以下均简称《规 范》)1.0.4条的规定编制施工组织设计1.2模板支架工程钢筋混凝土现浇的结构工程均需要模板,模板是施工中必不可少的模板根据其形式,一 般分为:整体式模板、定型模板、工具式模板、翻转模板、滑动模板、胎膜等按材料不同 又分为:木模板、钢木模板、钢模板、铝合金模板、竹模板、胶木模板等目前,建筑工程中大量应用的是组合式定型钢模板及钢木模板模板支架也广泛采用扣件式 钢管搭设的支架由于高层和超高层建筑的蓬勃发展,现浇结构数量愈来愈多,相应模板工 程所产生的事故也有所增多,如胀凸、炸模、整体倒塌等,所以必须对模板工程加强安全管 理模板及其支架(承重支模架)的安全性既对混凝土成形质量起着极重要的作用,也直接 关系着施工人员的生命安全,因此,《混凝土结构工程施工质量验收规范(GB50204-2002)》 对此作了严格的规定:模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设 备和材料供应等条件进行施工组织设计;模板及其支架应具有足够的承载能力、刚度和稳定 性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。

具体要求是:(1) 模板结构设计计算书的计算简图、荷载取值、内力分析、支架截面计算方法要合理、 准确2) 设计计算应包括模板支架自身及支撑模板楼、地面承载能力等3) 技术方案要包括结构模板大样、支撑体系及连接件等4) 采取的技术安全措施要详细、周全2扣件式钢管脚手架基本构造与主要杆件2.1 基本构造扣件式脚手架是由标准的钢管杆件(立杆、横杆、斜杆)和特制扣件组成的脚手架骨架与脚 手板、防护构件、连墙件等组成的,是目前最常用的一种脚手架1)钢管杆件钢管杆件一般采用外径48m、壁厚3.5cm的焊接钢管或无缝钢管,也有外 径50- 5lmm、壁厚3〜4mm的焊接钢管或其它钢管用于立杆、大横杆、斜杆的钢管最大长 度不宜超过6.5m,最大重量不宜超过250N,以便适合人工搬运用于小横杆的钢管长度宜 为1.5~2.5m,以适应脚手板的宽度《规范》对钢管的材质、最大质量、尺寸和表面质量都作了规定,不仅对新钢管,而且对旧 钢管都作了严格的规定必须切实遵守2)扣件扣件用可锻铸铁铸造或用钢板压成,其基本形式有三种(图l):供两根成任意角 度相交钢管连接用的回转扣件;供两根成垂直相交钢管连接用的直角扣件;供两根对接钢管 连接用的对接扣件。

扣件质量应符合有关的规定,当扣件螺栓拧紧扭力矩^65N-m时扣件 不得发生破坏a )回转扣件(b)直角扣件(c)对接扣件图1扣件形式⑶脚手板脚手板一般用厚2mm的钢板压制而成,长度2〜4m,宽度250mm,表面应有 防滑措施也可采用厚度不小于50mm的杉木板或松木板,长度3〜6m,宽度200〜250mm; 或者采用竹脚手板,有竹笆板和竹片板两种形式4) 连墙件连墙件将立杆与主体结构连接在一起,可用钢管、型钢或粗钢筋等每个连墙 件的覆盖面积应小于40m2当脚手架高度大于5Om时,应小于27m2连墙件需从底部第 一根纵向水平杆处开始设置,连墙件与结构的连接应牢固,通常采用预埋件连接连墙件是 十分重要的连接件,《规范》对其布置和构造都作了严格的规定图2扣件钢管架底座⑸ 底座底座一般采用厚8mm、边长150〜200mm的钢板作底板,上焊高150mm的钢管 底座形式有内插式和外套式两种,内插式的外径D1比立杆内径小2mm,外套式的内径D2 比立杆外径大2mm (图2)2.2主要杆件(1) 立杆(也称立柱、站杆等)与地面垂直,是脚手架主要受力杆件其作用是将脚手架上 所堆放的物件和操作人员的全部荷载,通过底座(或垫座)传到地基上。

2) 大横杆(也称顺水杆、纵向水平杆等)与墙面平行,其作用是与立杆连成整体,将脚手 板上的堆放物料和操作人员的荷载传到立杆上当采用竹脚手片时,则大横杆不传递荷载, 仅作纵向连系杆件3) 小横杆(也称横楞、横向水平杆等)与墙面垂直,作用是直接承受脚手板上的荷载,并 将其传到大横杆上当采用竹脚手片,则通过小横杆把荷载传到立杆上4) 斜撑是紧贴脚手架外排立杆,与立杆斜交并与地面约成45° ~60角,上下连续设置, 形成“之”字形,主要在脚手架拐角处设置,作用是防止架子沿纵长方向倾斜5) 剪刀撑(也称十字撑、十字盖)是在脚手架外侧交叉成十字形的双支斜杆双杆互相交 叉,并都与地面成45°〜60°夹角,作用是把脚手架连成整体,增加脚手架的整体稳定6) 抛撑(支撑、压栏子)是设置在脚手架周围的支撑架子的斜杆一般与地面成60°夹角, 作用是增加脚手架横向稳定,防止脚手架向外倾斜或倾倒7) 连墙杆是沿立杆的竖向不大于层高且不应大于4m,水平方向不大于3L(L为立杆纵距) 设置的、能承受拉和压且与主体结构相连的水平杆件,其作用主要是承受脚手架的全部风荷 载和脚手架里外排立杆不均匀下沉所产生的荷载8) 扫地杆是在脚手架底部纵飞横向设置并与立杆相连接,主要是增强架子的整体刚度。

以上各种杆件位置可参见《规范》条文说明中的图13扣件式钢管脚手架和模板支架设计计算3.1基本规定(1) 扣件式钢管脚手架和模板支架工程(以下均简称‘脚手架和模板支架)结构的设计理论 和方法与建筑结构设计一样都是按照《建筑结构可靠度设计统一标准(GB50068-2001)》进 行,是以概率理论为基础的极限状态。
