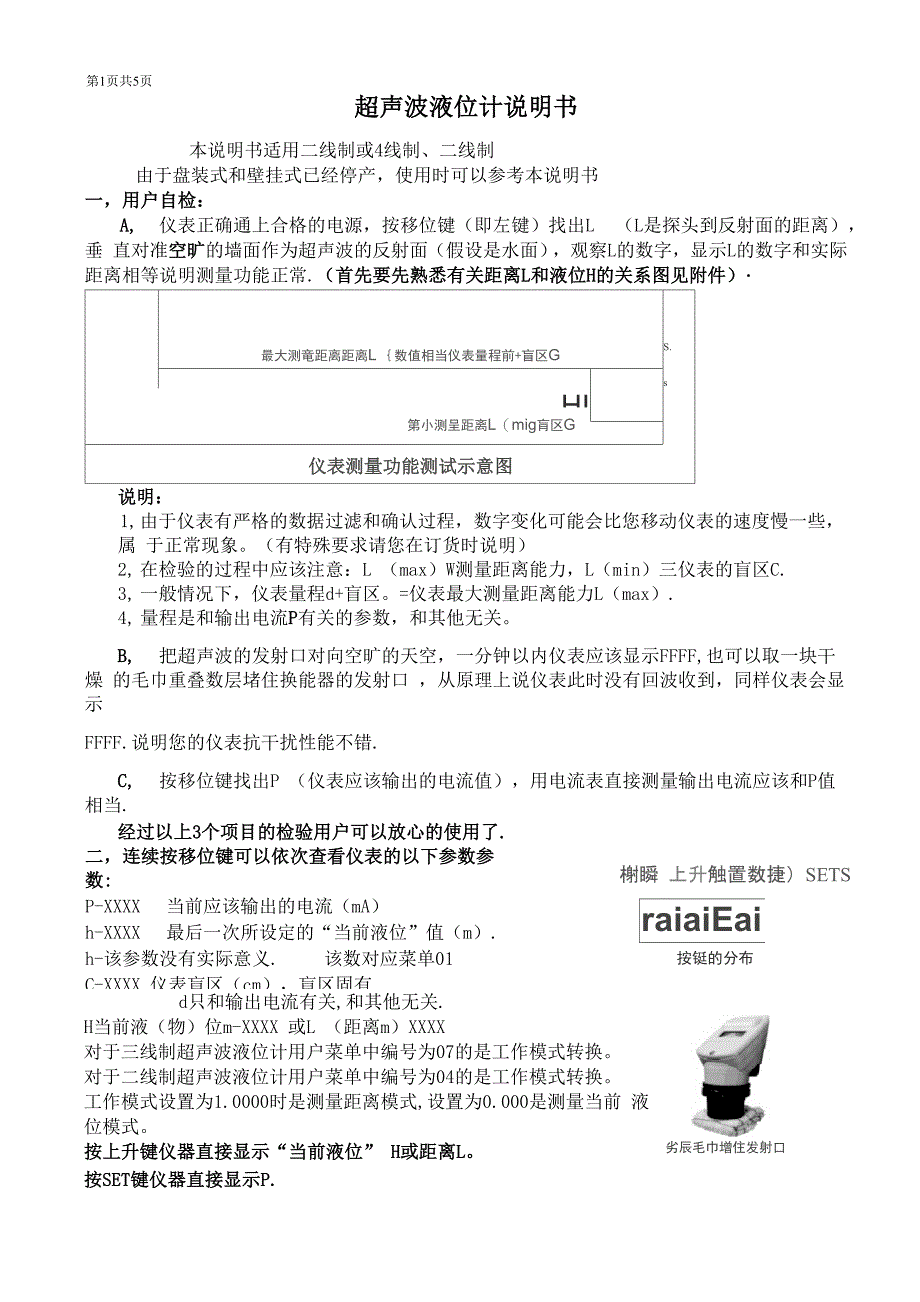

第1页共5页超声波液位计说明书本说明书适用二线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A, 仪表正确通上合格的电源，按移位键（即左键）找出L （L是探头到反射面的距离），垂 直对准空旷的墙面作为超声波的反射面（假设是水面），观察L的数字，显示L的数字和实际 距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）・最大测竜距离距离L ｛数值相当仪表量程前+盲区GS.sHI第小测呈距离L（mig肓区G仪表测量功能测试示意图说明：1, 由于仪表有严格的数据过滤和确认过程，数字变化可能会比您移动仪表的速度慢一些，属 于正常现象有特殊要求请您在订货时说明）2, 在检验的过程中应该注意：L （max）W测量距离能力，L（min）三仪表的盲区C.3, 一般情况下，仪表量程d+盲区仪表最大测量距离能力L（max）.4, 量程是和输出电流P有关的参数，和其他无关B, 把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF,也可以取一块干燥 的毛巾重叠数层堵住换能器的发射口 ，从原理上说仪表此时没有回波收到，同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C, 按移位键找出P （仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数:P-XXXX 当前应该输出的电流（mA）h-XXXX 最后一次所设定的“当前液位”值（m）.h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区（cm），盲区固有d-XXXX 仪表量程（m） 该数对应菜单02榭瞬 上升触置数捷）SETSraiaiEai按铤的分布劣辰毛巾增住发射口d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L （距离m）XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。
对于二线制超声波液位计用户菜单中编号为04的是工作模式转换工作模式设置为1.0000时是测量距离模式,设置为0.000是测量当前 液位模式按上升键仪器直接显示“当前液位” H或距离L按SET键仪器直接显示P.三, 如何进入用户菜单：1, 先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面（其中有 第2页共5页 一位在闪烁）. 2，交替使用移位键和上升键,使界面改为-1234-（用户密码）,连续按 SET 键就进入用户设定的菜单.四，菜单编号的含意： 1，三线制菜单01-当前物位HXXXX 或 测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设 置，仪表设置为测量距离模式时显示L, L不需要设置，可以直接测量在这里特别强调是:仪表现场安装完毕后，必需先观察L的数字是否和实际距离相符合，如 果2者相差甚远，（一般情况下L有误时的显示值往往会小于实际值，说明仪表收到的回波不是 我们需要的回波，请你务必找出安装原因，直到2者基本相等为止，原因可以参考附件） 02-仪表量程 （只和输出电流有关） 03-小液位切除（一般取0.005-0.02）04-上控1 05-下控1 06-回差107-工作模式转换（当设置为1.0000时，是测量距离L模式，当设置为0.0000时，是测量液 位H模式）08-仪表号（通讯连网用）09-波特率 1-1200，N，8，1。
2-2400，N，8，13-4800，N，8，1 4-9600，N，8，11，二线制菜单01-当前物位HXXXXX 或 测量距离时显示为L XXXXX02-仪表量程 （只和输出电流有关）03-小液位切除（推荐0.005-0.02）04-工作模式转换（当设置为1.0000时，是测量距离L模式，当设置为0.0000时，是测量液 位H模式）五、“当前液位”及其他参数的设定. 我们再一次强调：在设置“当前液位”前，先按移位键观察一下探头到液（料）位面的距 离L是否准确，确认准确后就可以设定“当前液位”了建议在设置〈当前物位〉最好在低水位时进行.（1） 按上述进入用户菜单后，按SET键找到01代码后，再按一下SET键即可看到原来的参数（原 数字无任何意义） X.XXXX， （其中有一位闪烁）.（2） 交替使用移位键和上升键,使数字改为你所需要的当“当前液位”值|X・XXXX新数字,（注意 小数点占一位，然后按一下SET键保存，进入下一代码02（改变02-量程和03-小物位切除的 方法同上）说明:所谓-“当前液位”是指您在设置时的液位高度（或称为液位深度）（3） 菜单的退出（和进入方法相同）:在代码界面时先按住上升键不放开，然后按一下SET即可退出，［注意一定要在代码界面 时完成退出操作（可以是任何代码界面如01、02、03……12）（4） 如要改变量程或修正小液位切除以及其他参数，可以依据上述（1）、（2）的方法.选择您所要 修改参数代码（如02），再按一下SET键出现代码原来的参数XXXXX，然后交替使用移位键和上升 键，使界面改为新的颐（强调小数点占一位），再按一下SET键进入下一参数的代码03，此时第3页共5页如要继续修改其他参数,按以上方法以此类推操作.六、接线+4-201A）F®SXS®B A2眾咗4阳疽jtf；汕232ttUtB.A«^GND +24VuJtJ20VAC（SSoVArftjwua 或仪衣 ii： 1*1）卜羽常肝 bCNL +24Vu!c22DVAC4-刘血输出按無民E韮地愉出J 2砒和4肺输出握线图三线制或4线制接线图沁.蚀..乜I2纯制超声逋液位计按线敗戸煤.曦恼汁：赴戸蔻壇怕汁： BUD +t
如果是分体式仪表，还必须遵循每台仪表独立串管走线的原则，以 免相互干扰一、 仪表的参数01,电 源一24VDC或（220VAC适合安装在干燥通风场合）02,输 出-4_20mA （其中3线制或4线制可选232、485）03,精 度一0.25—.05%04,环境温度一—20_50C05,测距离力一俗称量程 0—1、3、5、7、10、12、15、17、20m06,外壳材料一ABS工程塑料07,接 线一2线制、3线制 或4线制08,支架开孔一0 68—70mm09,外形尺寸 一200（高）X86（宽）X135（深）mm10, 外壳材料一ABS工程塑料11, 开关容量一（需订货时说明）220VAC/0.2A，只限3线和4线制12, 防护要求：户外使用或比较潮湿的场合要求安装防护罩.二、 仪表适用范围和不可应用范围：1, 平面状态一比如液体、移动平面可以是钢板、塑料、纸制品、木制品、玻璃制品等等•在安 装垂直度好的情况下，发射效率最高，即收到的回波数量最多，应用最广.2, 有固定形状一比如圆柱状的罐、瓶、人体、运功的小车等等反射效率其次，所以对安装要求 有比较高，应用较多.3, 颗粒或者块状的物体一比如矿物、粒子或块状的煤碳、焦炭、塑料粒子等等.由于有漫反射 的存在，所以收到的回波最少，故回波效率最低，安装要求最高.4, 由于以下物质的挥发气体或扬尘的吸声能力特强,所以一般情况下不可以应用•比如：发烟 时必须说明）硫酸、硝酸、储存1 r_T--中的水泥、石灰、液体表面有大量的泡沫等等•又比如:到达仪表探头的温度在60C以上或储存罐的压力〉0.4Mpa时不可以应用.（如果应用在带温带压的储存i1 r_T_'i罐，订货5, 如果您将本仪表应用在比如：盐酸、不发烟硫酸及其他腐蚀性很强的液位的测量，请您选用防腐型液位计.第4页共5页三、储存罐安装基本要求:備存垃上口尺寸的聲求示體图S rfiS与鑼 设誉诜料利岀料口示意團四、关于发射角的定义：我们认为在能量减少一半（-3dB ）处，以换能器轴线位中心的圆锥范围内定义位波束角。
所 以我们不可以认为波束角以外就没有声波的存在，只是反射能力减弱而已，所以我们在选择换 能器的发射功率不是越大越好，因为发射功率（测距能力）越大波束角就越大，有时候在狭小 空间安装超声波液位计我们采用导波管（详细见超声波换能器安装注意事项）所以选择换能器 的发射功率够用就行在发射角以外也可以发射超声波五、 仪表外型尺寸：六、 不正常工作原因分析：A, 显示为FFFF-提示仪表没有收到回波.1. 探头安装倾斜一可以一边观察L 一边调整垂直度.2•被测液体表面情况复杂（譬如:液体表面有泡沫、有漂浮物、进料口或出料口设置不合理、有 尘埃等）导致反射能力差一可以更换发射距离大一些的仪表或更改进出料口的位置.B, 液位变化显示数字不变化.1,可能是液位高度进入盲区一可以抬高仪表安装位置或降低液位上限.第4页共5页超声波液位计说明书 第5页共5页2, 离边缘太近、边缘平整度很差、在被测物体的上方有明显障碍物一可以改变安装位置，同时 观察仪表L数值的变化，直到L满足要求为止.3, 储存罐的安装口的设置或尺寸不符合要求一可以按上述要求改进.C, 显示数字有规律性来回的挑动，（特点淇中有一个数字固定不变）1，在被测量的物体上方存在着比较弱小的虚假目标产生的虚假回波 （有时有，有时无）一 适度调整安装角度或位置，以便回避虚假目标，呵呵•我们还是要观察L数值，要求得到准确、稳 定的L数值.2, 按照“用户自检”的B的方法来判断干扰来自外部还是仪表本身，如能变FFFF,说明 干扰来自外部，请查明原因（一般是安装不合要求或罐内障碍物）反之来自仪表本身，要返回 生产厂家检修。
提示:在确认供电电源正常的情况下，当您反复找不出原因时，必要时请您对照菜单查看 一下参数设置是否有误，比如量程、小液位切除等参数，其次电流输出在任何情况下应该不低 于 4mA OK.总之:超声波对安装环境的要求比较高，我们在这里再次反复强调，无论安装环境多复杂， 在确定安装位置前,您最好先找到能够准确地测量距离L的场合，就能够准确地测量液位了，即 我们牢牢抓住L（空气距离）这个检测工具，您就会得心应手的应用超声波液位计了•最后总结一 句顺口溜.选好位，L准和稳.在设置〈当前物位〉最好能在低水位时进行.说明本仪表严重受潮，泡水以及毁灭性的损坏不在保修范围内。
