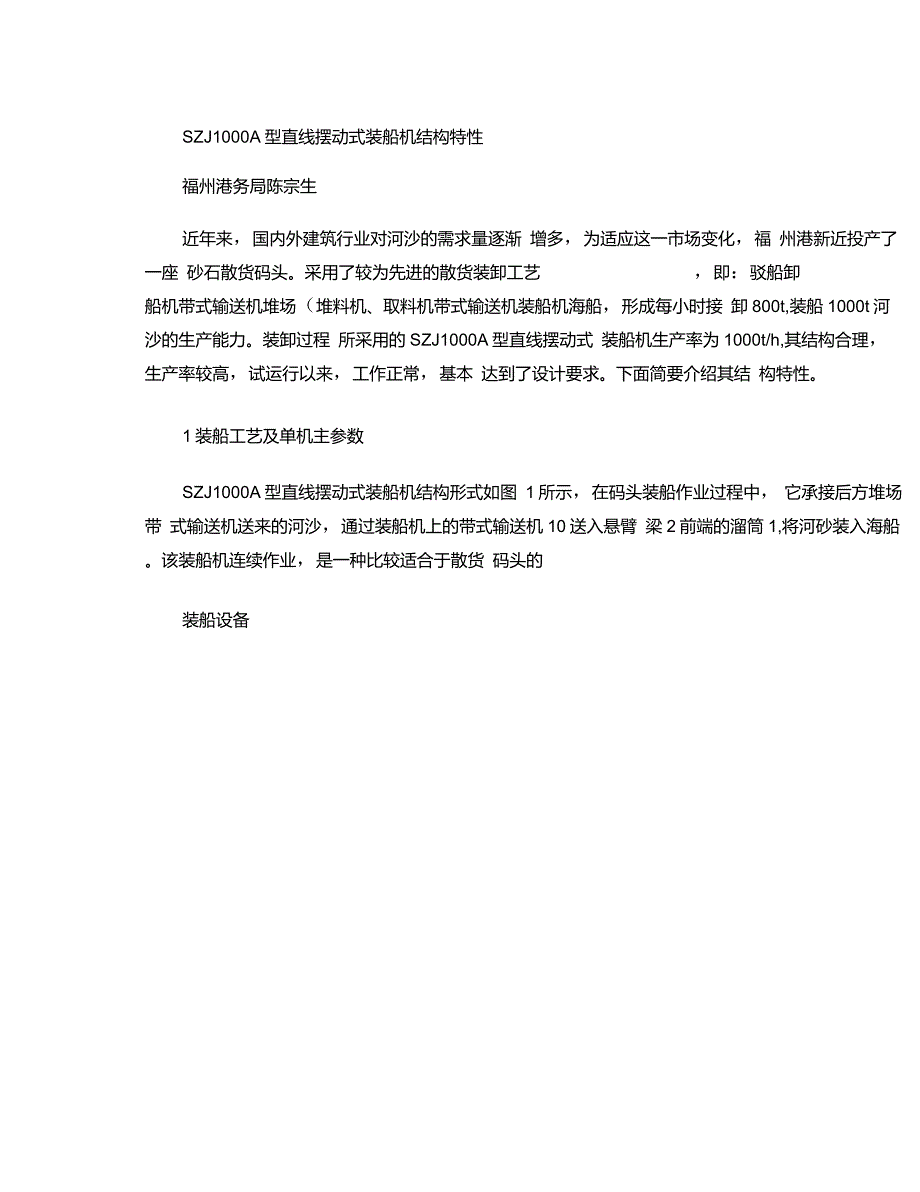

SZJ1000A型直线摆动式装船机结构特性福州港务局陈宗生近年来，国内外建筑行业对河沙的需求量逐渐 增多，为适应这一市场变化，福 州港新近投产了一座 砂石散货码头采用了较为先进的散货装卸工艺 ，即：驳船卸船机带式输送机堆场（堆料机、取料机带式输送机装船机海船，形成每小时接 卸800t,装船1000t河沙的生产能力装卸过程 所采用的SZJ1000A型直线摆动式 装船机生产率为1000t/h,其结构合理，生产率较高，试运行以来，工作正常，基本 达到了设计要求下面简要介绍其结 构特性1装船工艺及单机主参数SZJ1000A型直线摆动式装船机结构形式如图 1所示，在码头装船作业过程中， 它承接后方堆场带 式输送机送来的河沙，通过装船机上的带式输送机10送入悬臂 梁2前端的溜筒1,将河砂装入海船该装船机连续作业，是一种比较适合于散货 码头的装船设备图1装船机结构示意图1溜筒机构2悬臂梁3司机室4门架拉杆系统5主梁6伸缩补偿变幅系统7机器房8后支承装置9伸缩系统 10带式输送机11运行系统12前支承装置13海船福州港河砂码头受地理位置和地形的影响 ，后方堆场比较狭窄，码头前沿装船 机既要满足大型船 舶的装船需要，又要适应后方比较狭小的堆场，装船机前后支承 跨度较大，普通结构形式的装船机不能满足要求，该机采用直线摆动式结构，实践证明，这种方案是可行的，装船机 主参数如下：生产率1000t/h物料（河砂密度1 5~1 7t/m 3含水量10%装机功率240kW主梁跨距29~46m运 行范围（摆动！ 51?伸缩行程27m悬臂变幅范围0? ~25?溜筒伸缩行程12m运行 机构轨距5m最大轮压25t整机自重290t2结构特性（1直线摆动 为适应对5000~20000t船舶装砂和码头地形的需要，装船机结构 采用了如图2所示的直线摆动式，即其前支承装置由转盘、立柱、支腿和车轮等 主要部件构成。
其功能是同后支承装置一起支承卸船机整体，并使装船机沿着码头 前沿两条轨道直线运行，由两根箱形梁组成的主梁3与前支承装置的转盘铰接后 支承装置由滚轮、滚轮架、转盘和底座等构成，底座是钢筋混凝土结图2装船机工作摆动形式1前支承装置轨道中心线2后支承装置中心3主梁4前支承装置中心5悬臂梁6海船#?构，其上方与后支承转盘相接，转盘上装有滚轮架，滚轮架上的4个滚轮装配 在主梁下面的轨道内，这样,主梁可在后支 承装置的滚轮上 前后自由伸缩由于 滚轮架下是转盘，所以在主梁前后伸缩的同时 还可以绕后支承中心左右摆动, 其最大摆角为！ 51? o在主梁摆动过程中，前后支承距离(即跨距 也在变化，当 主梁中心线与码头轨道相垂直时，即跨 距最短为29m,当主梁中心线绕后支承中心 回转到 最大摆角！ 51?时,装船机最大跨距为46m o(2悬臂梁伸缩 为满足装船工作需要，悬臂梁采用了如图3所示的可伸缩结构 悬臂梁1的里端与伸缩小车2铰接，伸缩驱动机构5工作时，带动钢丝绳4拖动伸 缩小车2在由两箱形梁组成的主梁3中间的轨道上运行，从而拖动悬臂梁1在主梁 中间前后伸缩，实现在船舱横断面均匀装料在伸缩 小车下方装有输送带的改向滚筒，当伸缩小车运行 时，既拖动悬臂梁前后伸缩，又带动带式输送机同步 伸缩，从而保证带式输送机正常工作图3悬臂梁伸缩结构示意图1悬臂梁2伸缩小车3主梁4钢丝绳5驱动机构(3溜筒机构 装船机的卸料装置采用了如图4所示的溜筒机构，在提升绞车1和 电动推杆3等工作机构的动作配合下，可实现溜筒卸料角度变化范围0? ~45?, 溜筒伸缩行程12m,溜筒绕其中心回 转！ 175?,卸料口摆动60?,基本满足了向船 舱各角图4溜筒机构示意图1提升铰车2溜筒3电动推杆4回转支承(4物料输送系统装船机上的带式输送机是一条独立的，完整的河砂输送系统 布置在主梁和悬 臂梁上，输送带宽1m,长约171m,从主梁后部接受 堆场带式输送 机来的河砂，将河砂送到悬臂梁前端的溜筒，中间没有其他的过渡衔接。
整机电气控制系统采用了先进可靠的 PLC程序控制，具有故障及运行状态监测功能，大大提高了电控系统的灵敏度和可靠 性采用了电动夹轨器，结合前支承装 置上的锚定装置和码头 前沿的锚定 坑,可 以保证装船机在台风季节的安全作者：陈宗生地址：福州市马尾区港口路3号邮编：350015收稿日期：1999-04-19新的企业划分标准将出台据悉，我国已对 现行的？大中小型工业企业划分标准 ％进行修订，新的标准 即将出台新标准将统一按销售收入、资产总额和营业收入的多少归类，主要考察指标 是销售收入和资产 总额，划分依据是1998年的统计数据新标准将结合我国的实 际情况，参照一些国家标准及各类企业占企业总数的比重，对大、中、小型工 业企业作如下划分：&大型企业的标准为年销售收入和资产总额均在 50亿元及以上其中，特大型 企业的标准定为销售收入和资产 总额均在50亿元及以上中型企业的标准为年销售收入和资产总额均在 5000万元以上除上述企 业外，其余的均为小型企业按新的划分标准，在国家统计局同 步掌握的40多万家独立核算 工业企业中， 大、中、小型企 业占全部独立核算工 业企业的比例分别为0 21%、1 96%和97 83%。
