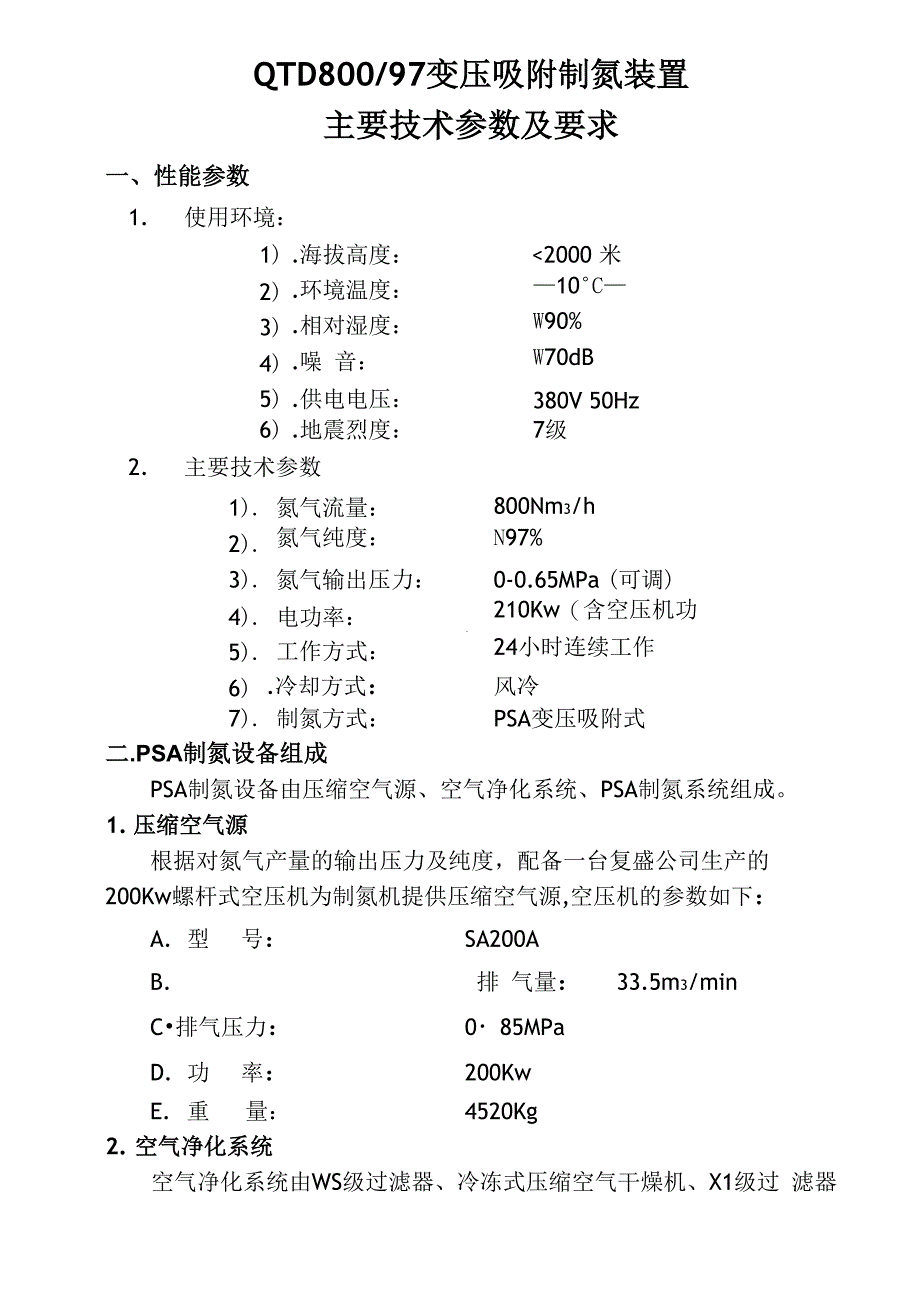

QTD800/97变压吸附制氮装置主要技术参数及要求一、性能参数1. 使用环境：1).海拔高度：<2000 米2).环境温度：—10°C—+40°C3).相对湿度：W90%4).噪 音：W70dB5).供电电压：380V 50Hz6).地震烈度：7级2. 主要技术参数1).氮气流量：800Nm3/h2).氮气纯度：N97%3).氮气输出压力：0-0.65MPa (可调)4).电功率：210Kw（含空压机功率）5).工作方式：24小时连续工作6).冷却方式：风冷7).制氮方式：PSA变压吸附式二.PSA制氮设备组成PSA制氮设备由压缩空气源、空气净化系统、PSA制氮系统组成1. 压缩空气源根据对氮气产量的输出压力及纯度，配备一台复盛公司生产的200Kw螺杆式空压机为制氮机提供压缩空气源,空压机的参数如下：A. 型 号： SA200AB. 排 气量： 33.5m3/minC•排气压力： 0・85MPaD. 功 率： 200KwE. 重 量： 4520Kg2. 空气净化系统空气净化系统由WS级过滤器、冷冻式压缩空气干燥机、X1级过 滤器、XA级过滤器、XAA级过滤器及空气储罐组成，对压缩空气进行 除尘、除水、除油净化处理。
精心的选择使得压缩空气经过净化后的 指标完全满足分子筛的使用要求，可使得设备长期运转正常，寿命达 到10年以上，又能保证使用方的设备运行维护成本降到最低根据 空压机的排气量，各部件选择如下：1) .WS级过滤器对压缩空气进行初步过滤，除油、除水，滤除大量液体、大颗粒 固体带有压差指示器，指示更换滤芯的最佳时间，提高过滤器的利 用率，减少压降还带有自动排污装置，可靠地排出积聚的杂物A. 型 号： WS800FB. 处理气量： 48m3/minC. 过滤精度： 3 u mD. 残油量： 5ppmE. 除水率： 99%F. 容器类别： I类2) .冷冻式压缩空气干燥机利用冷冻原理，对压缩空气进行预冷却，达到除去冷凝水的目的A. 型 号： JAD-30FB. 处理气量： 35m3/minC. 入口温度： W50 °CD. 功 率： 8KwE. 冷却方式： 风冷3) .X1级过滤器对压缩空气进一步过滤，除油、除水完全过滤1v以上的固态粒 子和液体微粒带有压差指示器，指示更换滤芯的最佳时间，提高过 滤器的利用率，减少压降还带有自动排污装置，可靠地排出积聚的 杂物A. 型 号： 0620FDI X1B. 处理气量： 37m3/minC. 过滤精度： 1umD. 残油量： 1ppm4) .XA级过滤器对压缩空气进一步过滤，可滤除0.01v的固态粒子和液态微粒。
油雾剩余含量0.01ppm,残余固态粒径0・01v0620FDI XA37m3/min0.01 u m0・01ppmA. 型 号：B. 处理气量:C. 过滤精度:D. 残油量：5).XAA级过滤器对经过压缩的空气进行活性碳吸附除油可过滤0.01v或更大的 固态粒子，残油率达0.001ppm过滤器带有压差指示器，指示更换 滤芯的最佳时间，提高过滤器的利用率，减少压降还带有自动排污 装置，可靠地排出积聚的杂物A. 型 号： 0620FDI XAAB. 处理气量： 37m3/minC. 过滤精度： 0.01 umD. 残油量： 0.001ppm空气缓冲罐使进入空气净化系统和制氮系统的空气压力、流速稳 定在适宜的工作范围内，达到最佳的净化及分离效率A. 型 号： C-3/1.0B. 容 积： 3m3C. X 作压力： 1.0MPa3. PSA制氮系统PSA变压吸附制氮部分是氮气产生的主要部分，由吸附塔、气动 阀、电磁阀、控制系统、流量计、氮分仪等组成精心的设计和选型， 仪表和阀门可靠性很强，可使制氮机的运行平稳可靠，成套设备无故 障运行时间可长达8000小时以上，极大的减小了维护人员的工作量， 满足了使用方的要求。
PSA制氮系统由吸附塔、气动阀、电磁阀、控制系统、流量计、 氮气分析仪、氮气储罐等组成1).吸附塔及独特的填装方式吸附塔是PSA制氮装置的核心其内部装填分子筛，上部设有压 紧装置，采用德国进口的椰垫，对分子筛起到压紧和缓冲的作用，可 能缓冲由于交替吸附对分子筛造成强烈的冲击运用日本武田公司的分子筛“分层增效填装法”可提高分子B.F 分子筛15%至25%的产气量分层增效填装法”：每桶分子筛有不同的R.V值，R.V值越高， 吸附氧/氮及其它气体的能力也就越强R.V值越低，吸附其他气体 的能力就越低，但分离氧/氮的能力高根据分子筛不同的R.V值， 用R.V值高的填充吸附塔底部，在吸附塔中部和顶部，按R.V值从大 到小顺序填充装填分子筛后的吸附塔经过我公司的振动平台若干小时的振动，可以使分子筛在吸附塔内密实 并且达到良好氮氧分离效果均匀，提高了设备的装填效果，A.型 号：S1200B.设计压力：1.0MPaC.工作压力：0.8MPaD.安装方式：立式E.容器类别：I类2).气动阀选用德国盖米气动阀，技术先进，质量可靠，性能稳定A.型 号： DN100/DN80/DN65B•结构形式： 法兰式4).电磁阀(英国诺冠)电磁阀用来控制气动阀的动作，以保证吸附塔的正常运行。
选用 英国诺冠公司生产的电磁换向阀，可实现零故障运行A. 型 号： V62C513A-219JB. 功 率： 8wC. 执行指令速度： <0.2s分体安装D.结构形式：5) .氮气分析仪寿命长，操作简单；2)可连续监测，并带选用建德生产的氮气分析仪，连续监控产品中氮气含量特点： 1)响应时间快，体积小， 有声、光报警装置GDF-III79〜99.9998〜99.99±0.03%N2连续监测A. 型 号：B. 测量范围：C. 测量精度：D. 测量方式：6) .流量计连续监控产品氮气的流量选用余姚银环流量仪表有限公司生产 的流量计，可显示氮气的流量，具有抗干扰能力强、可靠性高、 使用维护方便等特点LUGB-65 60—600 m3/h 1.5级A. 型 号B. 测量范围C. 测量精度7) .氮气储罐输出稳定气流和纯度给工作面输送持续稳定的氮气A. 型 号： C-3/1.0B. 容 积： 3m3C. X 作压力： 1.0MPa4.控制系统制氮机控制主要由西门子S7-200 PLC、维纶通触摸屏、继电器、 电磁阀组成可实现制氮机一键启动、停止控制；氮气的流量、纯度 仪表显示、设备故障报警、可以实时掌握设备运行状况。
控制系统是PSA制氮主机的大脑，控制整个设备的运行分为手 动/自动切换控制1. 手动控制状态：可手动控制每个电磁阀的运行，从而观察系 统阀门动作是否正常，便于使用方维护设备；2. 自动控制状态：切换到自动状态下，制氮设备按设定好的PLC 程序自动运行，也可根据设备实际工作情况实现一键启动制氮机，制氮机按照工艺流程程序自动运行；3. 系统连续检测制氮机的运行状态，不合格氮气自动切换排空;4. 主要元器如下：(1)可编程控制器A.品牌：SIEMENSB.产地：德国C.型号：S7 200 CPU226D.输入点数：24E.输出点数：16F.功耗：11WQTD800/97变压吸附制氮设备主要部件配置表(单套)1.压缩空气源序号名称数量型号制造商1空压机1台SA200A北京复盛2.净化及制氮系统序号名称数量型号制造商1空气缓冲罐1台C-3/1.0山西汇力2WS级过滤器1台WS800F英国WALKER3冷冻式干燥机1台JAD-30F汾西机电4X1级过滤器1台0620FDI X1英国WALKER5XA级过滤器1台0620FDI XA英国WALKER6XAA级过滤器1台0620FDI XAA英国WALKER7吸附塔 （含分子筛）2套S1200汾西机电8气动阀组1套DN100/DN80/DN65德国盖米9流量计1台LUGB-65余姚银环10氮分仪1台GDF-III浙江建德11电磁阀1套V62C513A-219J英国诺冠12氮气缓冲罐1台C-3/1.0山西汇力13可编程控制器1套S7-200 CPU226德国 SIEMENS14控制柜1台XT-01汾西机电15不合格气体自动 排空系统1套PK-65汾西机电16连接管路及底座1套汾西机电制氮装置设计、制造、验收标准序 号货物 名称 型号 规格标准标准标）隹号备注1制氮主机高纯氮气GB8980-96国标制氮设备JB/T6427-2001机械部标 准制氮装置通用技术条件Q/320292AAJH02-2007企业标准2吸附 塔及 储罐压力容器安全技术监察规 程锅发[1999]154号国家质量技术监督 局钢制压力容器GB150-98国标钢制压力容器焊接规程JB/T4709-92机械部标 准气焊、手工电弧焊及气体 保护焊焊缝坡口的基本形 式与尺寸GB985-88国标压力容器无损检测JB4370-94机械部标 准压力容器油漆、包装和运 输JB2536-80机械部标 准3整机包装储运图示标志GB191-90国标运输包装收发装置GB6388-86国标工业产品使用说明书总则GB9969.1-88国标标牌GB/T13306-91国标工业产品保证文件总则GB/T14436-90国标质量手册Q/SQL1201-2000汾西机电程序文件汇编Q/SQL1202-2000汾西机电民品图纸资料管理办法及 通用技术条件Q/SQL0112-2000汾西机电。
