s7300程序备份技巧

xzh****18
实名认证
店铺
DOC
571KB
约8页
文档ID:41165062
s7300程序备份技巧_第1页
1/8

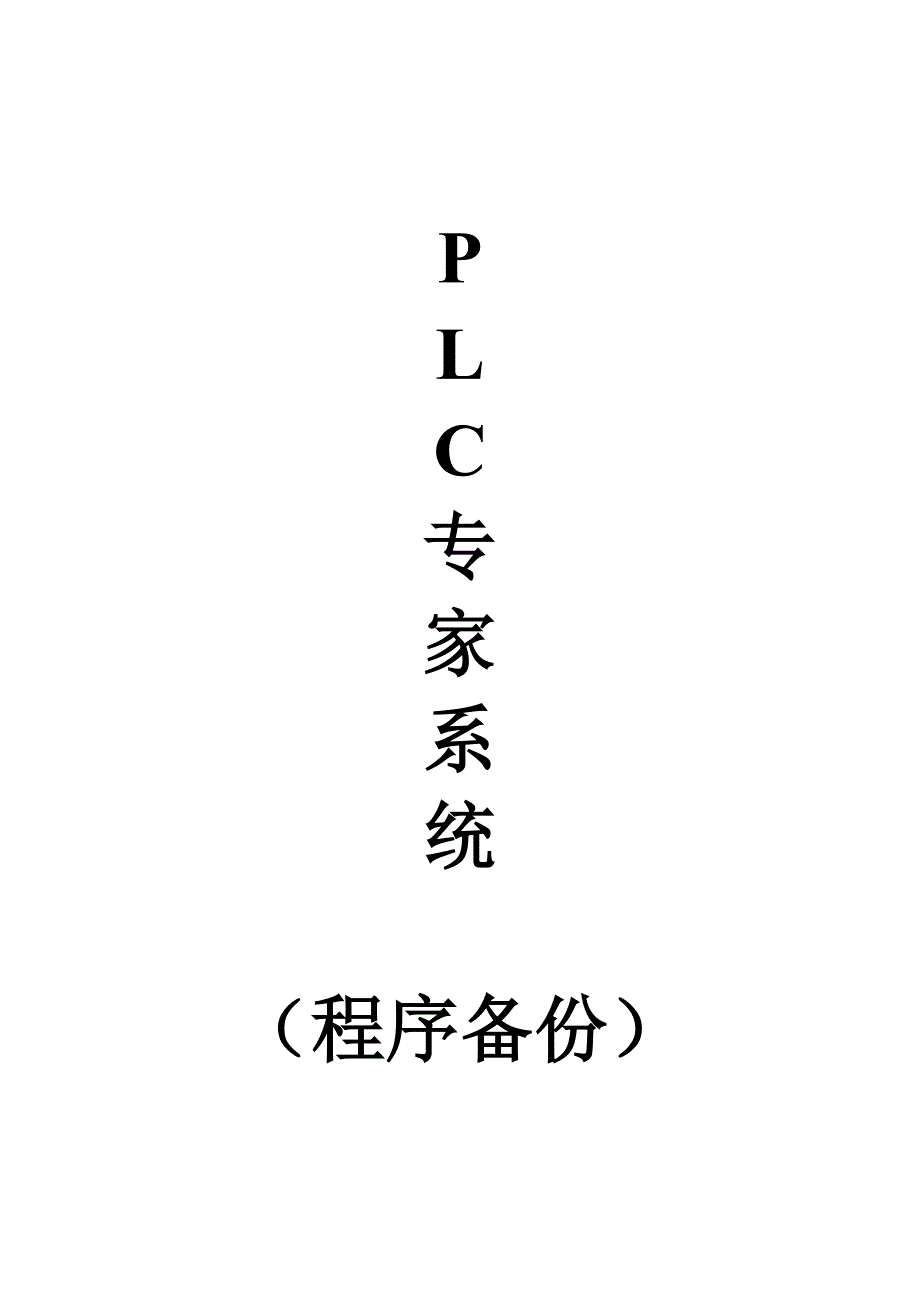

P L C 专专 家家 系系 统统(程序备份)(程序备份)PLC 程序备份程序备份一、一、打开打开 SIMATIC Manager,并打开需要备份的程序,如下图:并打开需要备份的程序,如下图:(以以 H/M 组为例组为例)二、二、比较硬件组态是否一致比较硬件组态是否一致1.双击上图中“Hardware”,打开后出现以下画面:1、2.在上图中点击此图标,比较和离线硬件组态是否一致;当能时,表明硬件组态与实际一致如果不一致,则执行“编译存盘”操作,完成后再点击按钮进行检查;(出现如下图说明硬件组态 OK )三、三、比较程序是否一致比较程序是否一致 1.选中程序中的所有 OB 块、FB 块、FC 块、包括 System data 后,点击右键选择 Compare Blocks,如图::2.双击 Compare Blocks,将出现以下图片:3.点击“compare” 比较程序是否与实际程序一致,比较完毕后将出现如下图片(注意:当此图标为说明实际程序与程序一致)(注意:当此图标为说明实际程序与程序不一致)五、 把程序拷贝到离线程序1.点击此图标程序.2.Ctrl+A 全选程序.3. Ctrl+C 拷贝所有程序.4.点击此图标离线程序.5. Ctrl+V 将程序拷贝到离线程序,覆盖所有的离线程序.6 点 All 覆盖所有的离线程序7.当完成以上操作后将出现如下界面六、 程序备份1.点击 File2.点击 Save As 将出现如下图标(注意:在 Name 和 storage location 分别填入要保存的名字和路径,填写好后点 OK)3.当保存完毕后,SIMATIC Manager 将自动打开备份后的程序,此时再对备份后的程序与程序比较,如果备份程序与实际程序一致说明程序备份成功.。
