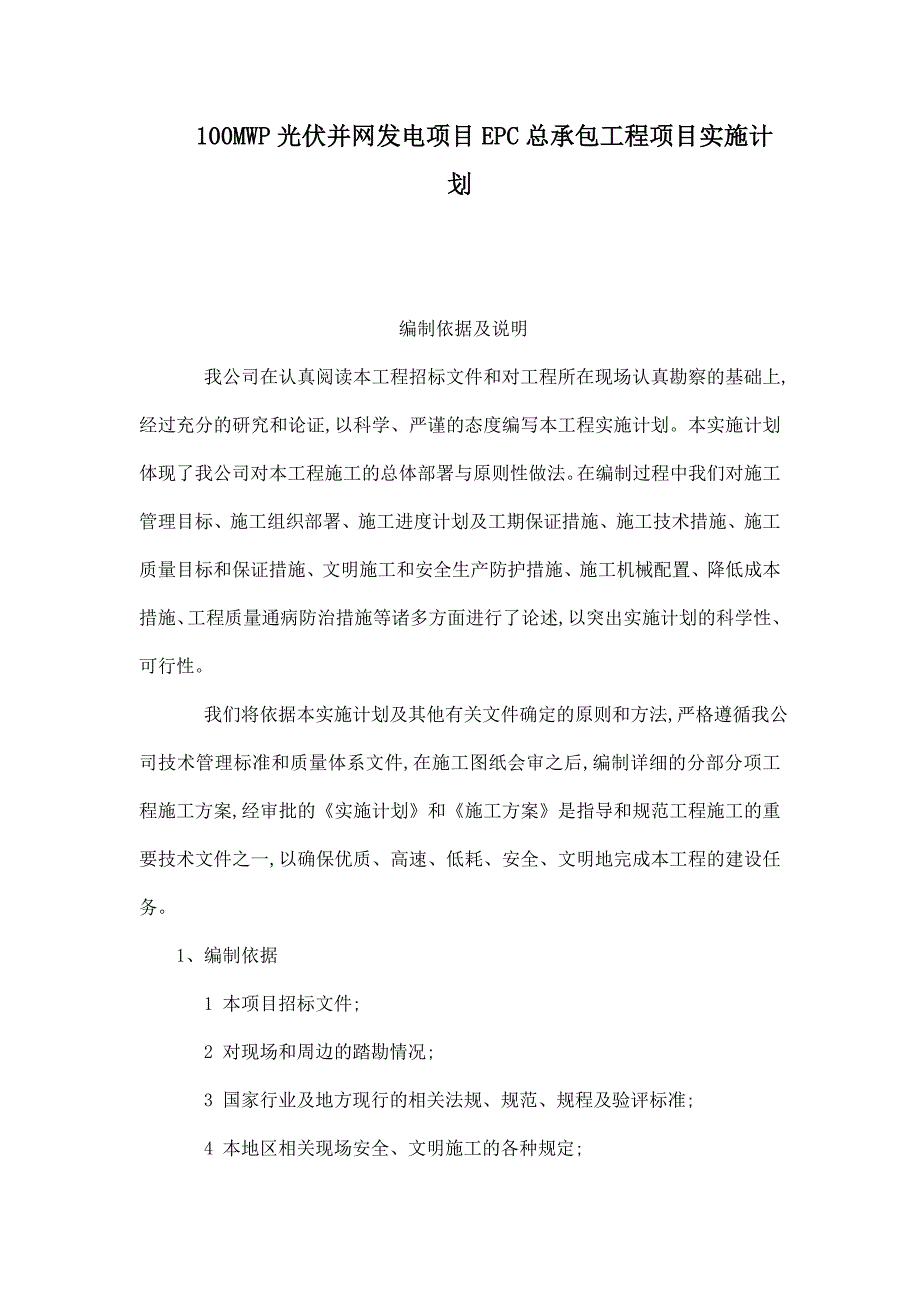

100MWP光伏并网发电项目EPC总承包工程项目实施计划 编制依据及说明 我公司在认真阅读本工程招标文件和对工程所在现场认真勘察的基础上,经过充分的研究和论证,以科学、严谨的态度编写本工程实施计划本实施计划体现了我公司对本工程施工的总体部署与原则性做法在编制过程中我们对施工管理目标、施工组织部署、施工进度计划及工期保证措施、施工技术措施、施工质量目标和保证措施、文明施工和安全生产防护措施、施工机械配置、降低成本措施、工程质量通病防治措施等诸多方面进行了论述,以突出实施计划的科学性、可行性 我们将依据本实施计划及其他有关文件确定的原则和方法,严格遵循我公司技术管理标准和质量体系文件,在施工图纸会审之后,编制详细的分部分项工程施工方案,经审批的《实施计划》和《施工方案》是指导和规范工程施工的重要技术文件之一,以确保优质、高速、低耗、安全、文明地完成本工程的建设任务 1、编制依据 1 本项目招标文件; 2 对现场和周边的踏勘情况; 3 国家行业及地方现行的相关法规、规范、规程及验评标准; 4 本地区相关现场安全、文明施工的各种规定; 5 本公司质量管理体系; 6 GB/T28001-2001职业健康安全管理体系、ISO14001:2004环境管理体系; 2、施工质量验收规范及相关规范、标准1) 电气类 1 《太阳光伏电源系统安装工程施工及验收技术规范》CECS85:96(参考); 2 《电气装置安装工程低压电器施工及验收规范》GB50254-96; 3 《电气装置安装工程1KV以下配线工程施工及验收规范》GB50258-96; 4 《电气装置安装工程电气设备交接试验标准》GB50150-91 5 《电气装置安装工程母线装置施工及验收规范》GBJ149-90 6 《电气装置安装工程电缆线路施工及验收标准》GB50168-92 7 《电气装置安装工程接地装置施工及验收规范》GB50169-92 8 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 9 《建筑电气安装工程施工质量验收规范》GB50303-2002; 10 《电气装置安装工程电气照明装置施工及验收规范》GB50259-96; 2) 土建类 1 《建筑地基处理技术规范》JGJ79-91; 2 《建筑地基基础工程施工质量验收规范》GB50202-2002; 3 《混凝土结构工程施工及验收规范》GB50204-2002; 4 《混凝土质量控制标准》GB50164-92; 5 《钢筋焊接及验收规程》JGJ18-96; 6 《混凝土外加剂应用技术规范》GBJ119-98; 7 《普通混凝土配合比设计规范》GBJ55-2000; 8 《混凝土结构试验方法标准》GB50152-92; 9 《砌筑砂浆配合比设计规程》JGJ98-2000; 10 《屋面工程质量验收规范》GB50207-2002; 11 《砌体工程施工及验收规范》GB50203-2002; 12 《建筑地面工程施工及验收规范》GB50209-2002; 13 《建筑装饰装修工程质量验收规范》GB50210-2001; 14 《钢结构工程施工及验收规范》GB50205-2001 15 《施工现场临时用电安全技术规程》 JGJ46-88 16 《工程测量规范》 GB50026-2007 其他与本工程有关的施工及验收规范。
以上规范和标准如有变化,以最新发布的为准 3、编制原则 1 结合实际,突出重点,兼顾一般,周密布署,合理安排; 2平行流水,均衡作业,网络技术控制,保证工期; 3 规划创优,方案切实,措施到位,确保质量; 4 推广使用新技术、新工艺 第一章 概述1项目名称:中节能武威凉州区四期100兆瓦并网光伏发电项目EPC工程总承包2招标人:中节能太阳能科技3招标代理机构:国信招标集团股份4建设地点:武威市凉州区丰乐镇空星墩滩 中节能武威凉州区四期100兆瓦并网光伏发电项目EPC总承包工程,整个系统共配置200台500kw逆变器以及100台升压变压器构成建设一座110千伏升压变电站,变电站满足100兆瓦光伏电站整体送出,规模按照四回出线预留,本期一回出线);建设110kv输电线路一条,线路长度约30公里,线路跨越G30高速公路,312国道,兰新铁路,穿越农田村庄、高压线路 采用分块发电,集中并网的设计方案,电站共100个1MWp光伏发电单元,每个发电单元设置一台110kVA /35kV变压器,10台35kV变压器在高压侧并联为1回电源进线,共计10回电源进线光伏电站建设一座110kV升压站,汇集上述联合光伏单元的10回35kV进线,再由110kV升压站出1回110kV线路接入330kV雷台变。
同时,本系统采用分段连接、逐级汇流的方式进行设计,即在室外配置光伏阵列防雷智能汇流箱,室内配置直流防雷配电柜,每台逆变器配一面直流配电柜,每面直流配电柜配若干防雷汇流箱 电池组件全部采用多晶硅组件安装方式采取固定支架安装;,逆变器与交直流屏(分站房内需要设置的所有设备)采用整体集装箱式设计站内所有变压器均为干式箱变,包括厂用变等;厂区所有建筑消防设施采用无水设计,并符合国家消防验收标准;方阵内低压电缆、通信号电缆采用穿管后直埋、设置规范要求的检查井高压电缆采取标准规范要求直埋设计;本工程逆变系统输出电压经变压器升压为35KV电压等级,汇流后接入到35KV配电室,然后升压至110kv再经110KV变电站接入电网系统 土建工程主要有:场地平整、电站围墙围栏、综合楼、蓄电池室、配电室、光伏阵列支架基础、设备基础、场内道路、场内排水沟、电缆沟等组成 1.2.1 A、B标段工程界定A标段为60兆瓦光伏阵列全部设计、施工,以每10兆瓦为1串并联接入110千伏升压站,升压站至60兆瓦光伏阵列的全部电缆施工由A标段承包单位负责完成,包括电缆头制作,以及电缆试验,接入开关柜为止;60兆瓦光伏阵列全部监控信号有A标段完成,并负责接入B标段负责建设的110千伏升压站集控室,通信规约与B标段保持一致。
本工程承包范围为A标段,即:60兆瓦EPC总承包工程,内容涵盖本项目完成峻工验收所涉及到的所有设计、采购、施工和调试等于工作具体包括但不限于:160兆瓦光伏单元全部设计和施工,包括光伏支架基础、场区接地、系统集成、逆变器、箱变及其它设备基础;260兆瓦光伏组件、逆变器、升压箱变、组件汇流线、升压变至开关站电缆、光缆及所有施工涉及到的相关材料的采购;360兆瓦支架、组件、逆变器、箱变等设备安装调试试验;460兆瓦项目地场区围栏;5工程设计、施工和设备选型应满足当地环保、消防、供电等要求 本项目位于甘肃武威凉州区金太阳新能源高新技术集中区,园区位于武威市凉州区西北部的丰乐镇空星墩滩,距凉州城区约37km 甘肃省武威凉州区光照充足,全年日照时数2700~3200 小时,日照率67%,年辐照量达到6277.11MJ/m2,属于Ⅱ类地区,总辐射量大,是全国、全省太阳能资源很丰富的地区之一,具有大规模、产业化开发太阳能资源的有利条件区域内降水稀少,干旱少雨,气候干燥,蒸发量大,相对湿度较低,且不含烟雾正常年份下,晴天290~300天,阴天55~65天;白天最长月份为6~7月,平均时长15小时30分,最短月份为1月、12月,日平均时长10小时30分;全年可利用辐射数为2210小时。
2001年以来的近10年间太阳辐射量年际变化相对稳定,且变化特征趋势有良好的一致性,具备建设大型光伏产业基地优势和条件 1)工程区根据地貌成因和形态特征,区域地貌类型为细土平原区,场址处于区域地质环境相对稳定的地段,适宜建站 2)区域岩性主要为:全新统(Q4al+pl)、上更新统(Q3)、中更新统(Q2)、下更新统(Q1)等年代岩性组成,根据勘探结果,地层从上到下为:素填土、卵石 3)据甘肃省武威市区域水文地质调查报告,地下水位大于100m,含水层富水性差,水化学类型为HCO3--SO42--Ca2+,矿化度大于1g/L (4)场址特殊性岩土问题主要是季节性冻土和湿陷性黄土站址季节性冻土,标准冻深为1.45m站址所处地区黄土为非自重湿陷性黄土,湿陷性黄土厚度一般小于5m,局部地段5-10m,地基湿陷等级为Ⅰ-Ⅱ级 (5)本站址上层为素填土,存在季节性冻土,不宜作为拟建物基础持力层下层为卵石,力学强度高,厚度大,可作为建筑基础持力层根据对场地地基土力学性质及拟建物的结构特点分析与评价,建议拟建(构)筑物基础采用浅基础,基础置于卵石层中 (6)站址抗震设防烈度为Ⅷ度,设计基本地震加速度为0.20g,设计地震分组为第二组,地震动峰值加速度0.20g,地震反应谱特征周期值为0.45s。
场地土的类型为中硬场地土,场地类别为Ⅱ类不存在地震液化现象 施工用水在站外拉水,并在站内修建蓄水池蓄水,能解决施工及生活用水需要 施工用电从业主提供的电源上根据现场情况合理布置,并自备一台75KW柴油发电机作为备用电源 施工所需碎石、石灰、粘土砖、砂、水泥等地方建筑材料,在凉州区及其周围地区可以满足供应 本项目位于甘肃武威凉州区金太阳新能源高新技术集中区,园区位于武威市凉州区西北部的丰乐镇空星墩滩,周围公路交通便利,各设备、材料汽车运输即可满足要求 厂址区移动、联通信息均已覆盖,所有施工人员自有 能够满足施工的通讯需要 本项目主要具有如下四个特点: 1 施工工期紧:本工程建设规模较大,计划工期为225个日历天自工程建设第1个月开始,进行施工道路、供水、供电系统等修建工作;第3个月中旬进行光伏阵列基础开挖;第4个月初光伏组件设备到货开始安装,至第12个月底全部安装调试完成 2 技术质量要求高:光伏发电是新型的发电技术,又是安装在高原地区,设备和材料均必须符合高原气候的使用环境,技术质量要求高 3 工程规模大:本项目的安装总容量100MWp,同期建设一座110kV升压站,一回110kV输电线路30km,接入330kV雷台变。
本公司将根据本项目的特点和施工难点,采用行之有效的措施,保证项目按质按量按时完成 第二章 总体实施方案 我公司将严格履行工程合同及承诺,充分发挥本公司优势和成熟的光伏电站设计技术和施工工艺,科学和精心地组织施工,以一流的设计技术、一流的工程质量、一流的项目管理、一流的文明施工、一流的安全措施、一流的效率、一流的服务,确保实现如下目标: 本公司十分重视为我们的用户提供高质量的服务,这种认识将贯穿从承接项目到建成发电的全过程按照国家标准的要求和施工技术规范进行质量检验评定工程质量质量承诺等级为合格,争创优良 2.1.2安全目标 ‰以下并确保施工现场达到本地区安全文明施工标准化工地 2 光伏发电系统安全目标:光伏发电系统运行安全是向用户提供合格服务的一个重要组成部分,对用户而言,为其提供安全的发电系统是极为重要的,我公司将对本项目精心设计,并选取高安全度的设备和材料,确保光伏发电系统100%的安全发电 2. 本公司决定在满足安全和质量要求的前提下,努。
