BIM技术在机电安装工程中的应用

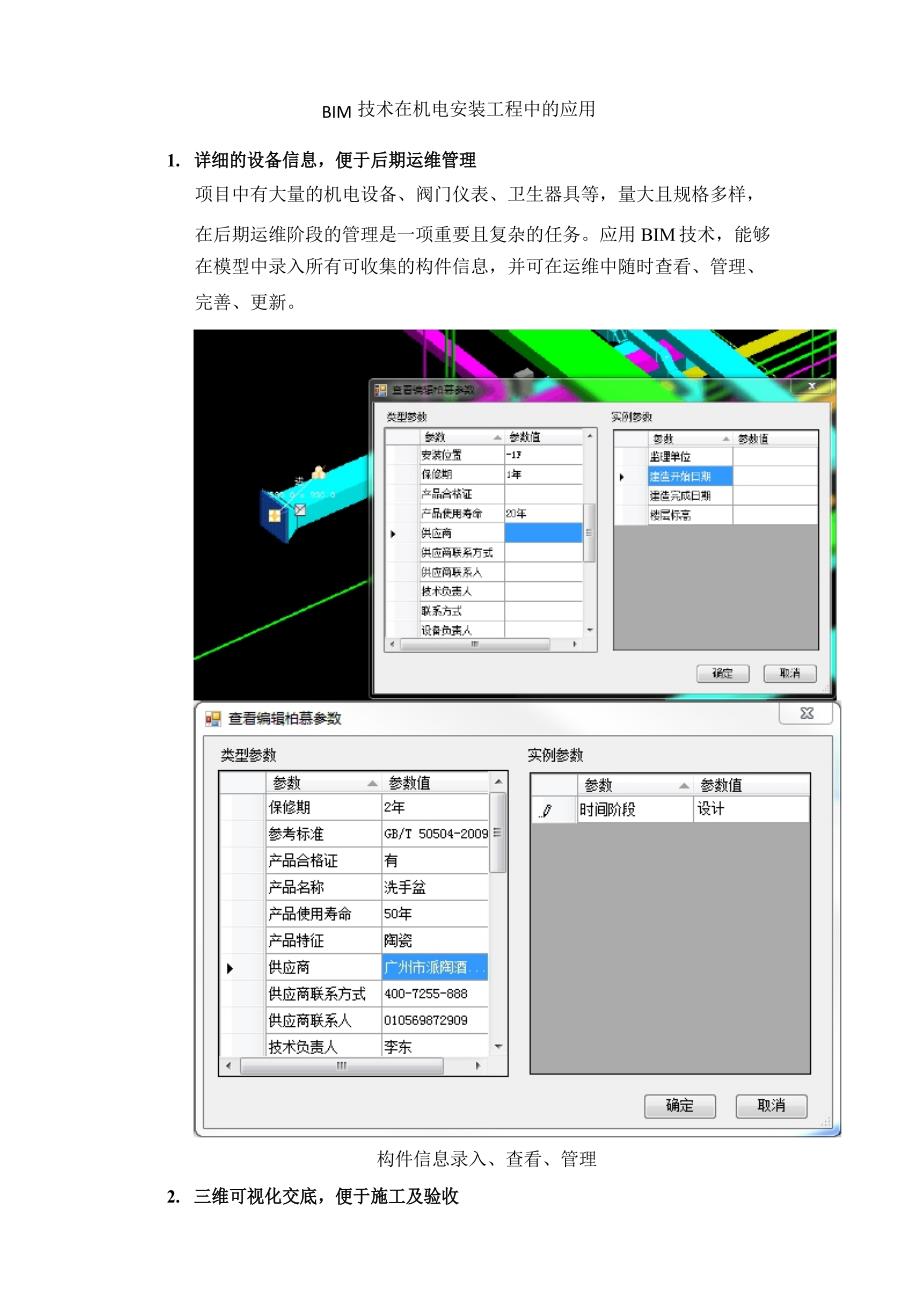

BIM 技术在机电安装工程中的应用1. 详细的设备信息，便于后期运维管理项目中有大量的机电设备、阀门仪表、卫生器具等，量大且规格多样，在后期运维阶段的管理是一项重要且复杂的任务应用 BIM 技术，能够在模型中录入所有可收集的构件信息，并可在运维中随时查看、管理、完善、更新构件信息录入、查看、管理2. 三维可视化交底，便于施工及验收项目施工传统以文字、平面图进行技术交底和进度安排，如果使用 BIM技术，可以实现三维技术交底，CAD 图与三维模型对照，并可用于工程验收阶段，提高验收效率和验收质量泵房 CAD 平面图截图泵房 BIM 平面图泵房三维图水泵细节展示泵房三维模型透视图泵房三维建模出图本项目冷却机房三维模型透视图3. 管线综合，提前优化管线布局在三维环境下可以更好地优化净空，优化管线排布方案，解决管线碰撞、冲突，特别在设计复杂区域，管线密集区域应用专业检查工具，可以有效地控制净高，提高工作效率管线综合局部 1风机盘管管线综合局部(检录大厅)管线综合局部 3（走廊）管线综合局部 4（走廊）冷却机房空间位置检查管道维修空间排查示意图4. 合理规划材料，做好管线预制科学的材料管理，可以优化材料的采购、库存。

精确的管线尺寸，可以进行管线工厂化预制，大大提高施工效率有了合理的管线布局，就可以减少甚至杜绝施工中的避让、变更，使工厂化的成品利于率大幅提高通过软件的明细表功能，可以精确提取管线的工程量；通过 BIM 模型，更直观的规划管线管段划分，预制规模另外，通过三维模型的集成，可以省去翻看多张 CAD 二维图纸的工作；通过对区域构件的统计，提高备品备料的管理，进而提升施工效率管段明细表区域构件明细表(水管、风管、设备等)5. 脚手架搭设，模拟施工BIM 脚手架搭设6. 企业办公平台对接，实现信息共享，办公流程化将模型、族库、材料清单等与企业办公平台对接，实现信息共享，提高办公效率。
