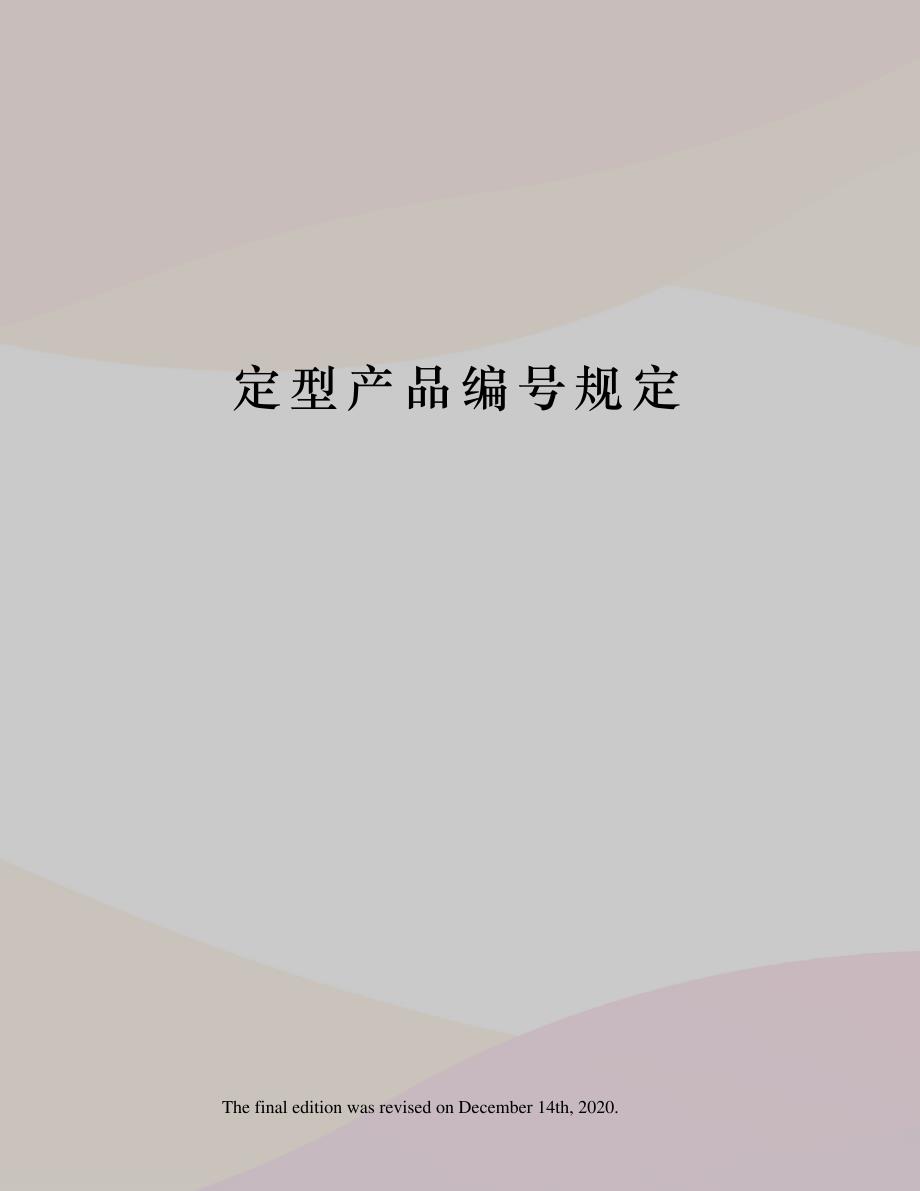

定型产品编号规定 The final edition was revised on December 14th, 2020. 4．幕墙、门窗定型产品产品型号及材料代号编写规则 范围 本标准规定了幕墙、门窗定型产品的产品型号和幕墙、门窗用铝合金型材、附属产品等材料代号的编号规则 本标准适用于幕墙、门窗定型产品的产品型号及材料代号的编写幕墙、门窗定型产品的产品型号用 3 位数字表示，铝合金型材代号用 6 位数字表示，附属产品代号用 5 位数字表示 本标准不适用于未定型的幕墙、门窗产品的产品型号及材料代号的编写对于未定型产品的型材、胶条代号的编写，仍沿用以前型材（YL-****）、胶条（YJ-***）代号的编号规则 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注明日期的引用文件，其最新版本适用于本标准 Q/ 幕墙门窗定型产品设计工作导则 产品型号编写规则 幕墙类产品型号由产品系统名称、产品系统序号等标记代号组成。
□□□ 产品系统序号 产品系统名称（10-49） 产品系统名称 10--单元隐框幕墙； 11--单元明框幕墙； 12--单元半隐框（显横）幕墙； 13--单元半隐框（显竖）幕墙； 14--框架隐框幕墙； 15--框架明框幕墙； 16--框架半隐框（显横）幕墙； 17--框架半隐框（显竖）幕墙； 18--花岗岩石材幕墙； 19--微晶石幕墙； 20--钢拉杆支撑体系点支式玻璃幕墙； 21--钢拉索支撑体系点支式玻璃幕墙； 22--桁架支撑体系点支式玻璃幕墙； 23--单钢梁支撑体系点支式玻璃幕墙； 24--索杆混合支撑体系点支式玻璃幕墙； 25--肋驳接玻璃幕墙； 26--吊挂式全玻璃幕墙； 27--橱窗； 30--双层幕墙； 31--陶土板幕墙； 32--陶瓷板幕墙； 33--千思板幕墙； 40--采光顶； 41--金属屋面（含开合屋面）； 42--遮阳系统； 43--栏杆； 44--电气、电子组装产品； 48--综合； 49--备用 产品系统序号为同一类中幕墙产品的顺序号 说明： （1）单元幕墙产品系统的名称编号为10-13（3 位数字的前 2 位）； （2）框架幕墙产品系统的名称编号为14-17（3 位数字的前 2 位）； （3）石材类幕墙产品系统的名称编号为18-19（3 位数字的前 2 位）； （4）全玻及点玻幕墙产品系统的名称编号为20-29（3 位数字的前 2 位）； （5）其它幕墙产品系统的名称编号为30-39（3 位数字的前 2 位）； （6）其它幕墙类装饰产品系统的名称编号为40-47（3 位数字的前 2 位）； （7）综合幕墙产品系统的名称编号为48（3 位数字的前 2 位）； （8）备用的幕墙类产品系统名称编号为49（3 位数字的前 2 位）。
注：幕墙产品型号示例 101--表示单元隐框幕墙的第一种定型产品； 112--表示单元明框幕墙的第二种定型产品； 162--表示框架半隐框（显横）幕墙的第二种定型产品； 173--表示框架半隐框（显竖）幕墙的第三种定型产品； 183--表示花岗岩石材幕墙的第三种定型产品； 201--表示钢拉杆支撑体系点支式玻璃幕墙的第一种定型产品； 263--表示吊挂式全玻璃幕墙的第三种定型产品 门窗类产品 铝合金门 铝合金门的产品型号由产品系统名称、厚度系列（扇框）等标记代号组成 □□□ 厚度系列（扇框） 产品系统名称（50-59） 产品系统名称 50--非断热内平开门； 51--断热内平开门； 52--非断热外平开门； 53--断热外平开门； 54--非断热推拉门； 55--断热推拉门； 56--非断热地弹门； 57--断热地弹门 厚度系列（扇框） 1--45； 2--55； 3--60； 4--70； 5--80； 6--90； 7--100； 8--125； 9 和 0--备用 说明： （1）非断热铝合金门产品型号的第二位为偶数（3 位数字的第 2 位）； （2）断热铝合金门产品型号的第二位为奇数（3 位数字的第 2 位）； 注：铝合金门的产品型号示例 501--表示 45 系列非断热内平开门； 533--表示 60 系列断热外平开门。
铝合金窗 铝合金窗的产品型号由产品系统名称、厚度系列（扇框）等标记代号组成 □□□ 厚度系列（扇框） 产品系统名称（60-75） 产品系统名称 60--非断热内平开（内倾）窗； 61--断热内平开（内倾）窗； 62--非断热外平开窗； 63--断热外平开窗； 64--非断热推拉窗； 65--断热推拉窗； 66--非断热外上悬窗； 67--断热外上悬窗； 68--非断热中悬（立转）窗； 69--断热中悬（立转）窗； 70--非断热折叠窗； 71--断热折叠窗； 72--非断热提拉窗； 73--断热提拉窗 厚度系列（扇框） 1--50； 2--55； 3--60； 4--65； 5--70； 6--75； 7--80； 8--90； 9--100； 0--备用 说明： （1）非断热铝合金窗产品型号的第二位为偶数（3 位数字的第 2 位）； （2）断热铝合金窗产品型号的第二位为奇数（3 位数字的第 2 位）； 注：铝合金窗的产品型号示例 601--表示 50 系列非断热内平开（内倾）窗； 657--表示 80 系列断热推拉窗 其它铝合金门窗 其它门窗 其它门窗的产品型号在775-799 之间，每一种型号代表一种新定型的其它门窗产品。
其它类产品 其它类的产品型号在 800-989 之间，每一种型号代表一种新定型的其它类型产品 铝合金型材代号编写规则 单元（框架）幕墙用型材代号由产品型号、型材类别和型材序号等标记代号组成 □□□□□□ 型材序号 型材类别 产品型号（100-499） 型材类别 1--竖框； 2--横框； 3--插芯； 4--翻窗边框、扇框； 5--附框； 6--扣板、压板、托板； 7--百叶； 0--其它 型材序号为型材在同一子类中的顺序号 说明： （1）一般竖框编号为 100-129（6 位数字的后 3 位）； （2）转角竖框编号为 130-199（6 位数字的后 3 位）； （3）一般竖框插芯编号为 300-329（6 位数字的后 3 位）； （4）转角竖框插芯编号为 330-399（6 位数字的后 3 位）； （5）壁厚的横框编号为 200-249（6 位数字的后 3 位）； （6）壁厚的横框编号为 250-299（6 位数字的后 3 位） 注：单元（框架）幕墙用铝合金型材代号示例 141105--表示框架隐框幕墙的竖框型材； 141171--表示框架隐框幕墙的转角竖框型材； 141306--表示框架隐框幕墙的竖框插芯型材； 141371--表示框架隐框幕墙的转角竖框插芯型材； 141206--表示框架隐框幕墙的壁厚的横框型材； 141256--表示框架隐框幕墙的壁厚的横框型材； 141401--表示框架隐框幕墙的边框（或扇框）型材； 141504--表示框架隐框幕墙的附框型材； 141605--表示框架隐框幕墙的扣板（或压板、托板）型材； 182604--表示花岗岩石材幕墙的托板型材； 141704--表示框架隐框幕墙的百叶型材。
铝合金门用型材 铝合金门用型材代号由产品型号、型材类别和型材序号等标记代号组成 □□□□□□ 型材序号 型材类别 产品型号（500-599） 型材类别 1--边框； 2--中挺（含转角中挺）； 3--扇框； 4--其它型材 型材序号为型材在同一子类中的顺序号 说明：产品型号在 760-774 之间的其它铝合金门产品的型材编号规则也应按照条 注：门用铝合金型材代号示例 501101--表示 45 系列非断热内平开门的边框； 501201--表示 45 系列非断热内平开门的中挺； 501303--表示 45 系列非断热内平开门的扇框 铝合金窗用型材 窗用铝合金型材代号由产品型号、型材类别和型材序号等标记代号组成 □□□□□□ 型材序号 型材类别 产品型号（600-759） 型材类别 1--边框； 2--中挺（含转角中挺）； 3--扇框； 4--壁厚为的其它型材； 5--壁厚为的其它型材； 6--壁厚为的其它型材； 7--壁厚为的其它型材 型材序号为型材在同一子类中的顺序号 说明： （1）产品型号在 760-774 之间的其它铝合金窗产品的型材编号规则也应按照条 （2）边框、中挺（含转角中挺）、扇框的第一位型材序号表示型材壁厚信息。
0，1 代表壁厚为的型材； 2，3 代表壁厚为的型材； 4，5 代表壁厚为的型材； 6，7 代表壁厚为的型材； 8，9 备用 注：窗用铝合金型材代号示例 601104--表示 50 系列非断热内平开（内倾）窗的边框，壁厚为； 601229--表示 50 系列非断热内平开（内倾）窗的中挺，壁厚为； 601341--表示 50 系列非断热内平开（内倾）窗的扇框，壁厚为 其它铝合金门窗用型材 其它铝合金门窗用型材代号由产品型号、型材类别和型材序号等标记代号组成 □□□□□□ 型材序号 型材类别 产品型号（760-774） 型材序号为型材在同一子类中的顺序号 通用铝合金型材 通用铝合金型材代号由特定数字 99、型材类别和型材序号等标记代号组成 99□□□□ 型材序号 型材类别 通用铝合金型材的型材类别 1--扣条； 2--角（插）芯； 3--方管； 4--角片； 0--其它 型材序号为型材在同一子类中的顺序号 说明： （1）闭腔直扣条编号为 1100-1199（6 位数字的后 4 位）； （2）开腔直扣条编号为 1200-1299（6 位数字的后 4 位）； （3）单臂直扣条编号为 1300-1399（6 位数字的后 4 位）； （4）闭腔圆弧扣条编号为 1500-1599（6 位数字的后 4 位）； （5）开腔圆弧扣条编号为 1600-1699（6 位数字的后 4 位）； （6）单臂圆弧扣条编号为 1700-1799（6 位数字的后 4 位）； （7）嵌入式圆弧扣条编号为 1800-1899（6 位数字的后 4 位）； （8）门组角角芯编号为 2000-2099（6 位数字的后 4 位）； （9）门中挺插芯编号为 2100-2149（6 位数字的后 4 位）； （10）窗组角角芯（包括幕墙用的翻窗、附框等的组角角芯）编号为2200-2499（6 位数字的后 4 位）； （11）窗中挺插芯编号为 2600-2899（6 位数字的后 4 位）； 隔热铝合金型材代号编号规则 □ □□□□□W □ 室外铝型材单体代号 隔热铝型材代号 □□□□□□M 中间铝型材单体代号 隔热铝型材代号 □□□□□□N 室内铝型材单体代号 隔热铝型材代号 说明：隔热型材（穿条式）整体代号按型材编号规则编写，一般隔热型材分体代号由整体型材加 W（室外）、M（中间）、N（室内）表示。
例如，隔热型材613101 由单体型材 613101W 和单体型材 613101N 复合而成，特殊情况下隔热型材613201 也可由单体型材613207W 和单体型材 613101N 复合而成 附属产品代号编写规则 胶条 胶条代号由特定数字1、胶条类别、胶条序号等标记代号组成 1□□□□ 胶条序号 胶条类别 胶条类别 1--穿入式胶条； 2--压入式胶条； 3--嵌入式胶条； 0--模压橡胶 胶条序号为胶条在同一子类中的顺序号 注：胶条代号示例 11004--表示穿入式胶条； 12003--表示压入式胶条； 13002--表示嵌入式胶条； 10001--表示模压橡胶 塑料件 塑料件代号由特定数字 2、塑料件类别、塑料件序号等标记代号组成 2□□□□ 塑料件序号 塑料件类别 塑料件类别 1--注塑件（垫块）； 2--其它注塑件； 3--挤塑型材； 0--断热条 塑料件序号为塑料件在同一子类中的顺序号 注：塑料件代号示例 21004--表示注塑件（垫块）； 22003--表示其它注塑件； 23002--表示挤塑型材； 20001--表示断热条 铝合金件 铝合金件代号由特定数字3、铝合金件类别、铝合金件序号等标记代号组成。
3□□□□ 铝合金件序号 铝合金件类别 铝合金件类别 1--铝合金型材角（插）芯加工件； 2--铝合金压铸件； 3--其它铝合金型材加工件 铝合金件序号为铝合金件在同一子类中的顺序号 注：铝合金件代号示例 31004--表示铝合金型材角（插）芯加工件； 32003--表示铝合金压铸件； 33002--表示铝合金型材加工件 钢件 钢件代号由特定数字4、钢件类别、钢件序号等标记代号组成 4□□□□ 钢件序号 钢件类别 钢件类别 1--机加件； 2--铸件 钢件序号为钢件在同一子类中的顺序号 说明：钢件包括碳钢件、不锈钢件等 注：钢件代号示例 41001--表示钢机加件； 42002--表示钢铸件 全玻及点玻幕墙附属产品 全玻及点玻幕墙附属产品代号由特定数字8、附属产品类别、零部件标识、附属产品序号等标记代号组成 8□□□□ 附属产品序号 零部件标识 附属产品类别 附属产品类别 1--扣件； 2--爪件； 3--拉杆； 4--悬杆； 5--“U”型槽； 6--调整套管； 7--附件； 8--其他 零部件标识 0--组合件； 1、2、3、4、5、6、7、8、9--组合件中的单个零件 附属产品序号为附属产品在同一子类中的顺序号。
注：全玻及点玻幕墙附属产品代号示例 81001--表示扣件组合件； 81123--表示扣件组合件中的单个零件。
