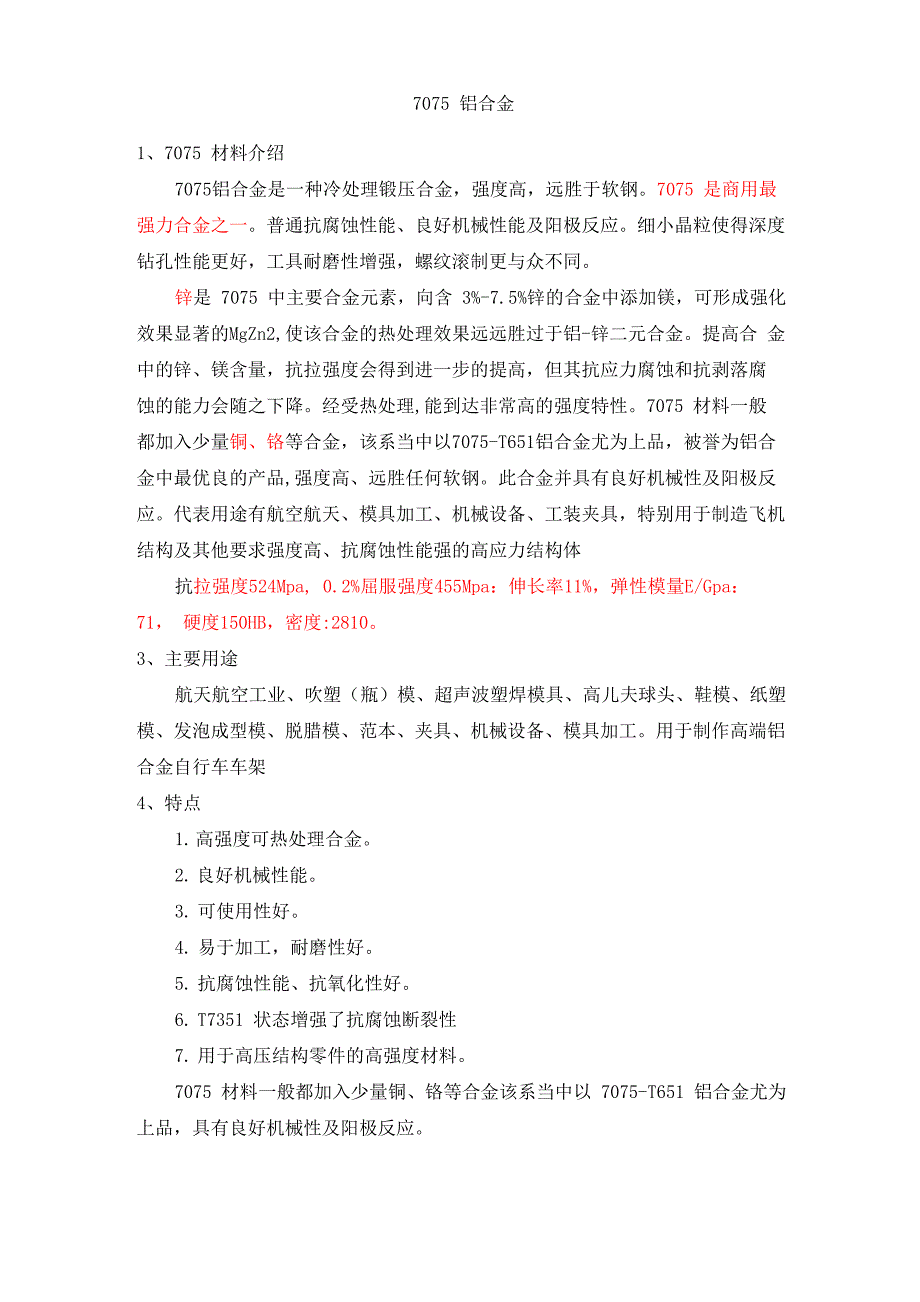

7075 铝合金1、7075 材料介绍7075铝合金是一种冷处理锻压合金，强度高，远胜于软钢7075 是商用最 强力合金之一普通抗腐蚀性能、良好机械性能及阳极反应细小晶粒使得深度 钻孔性能更好，工具耐磨性增强，螺纹滚制更与众不同锌是 7075 中主要合金元素，向含 3%-7.5%锌的合金中添加镁，可形成强化 效果显著的MgZn2,使该合金的热处理效果远远胜过于铝-锌二元合金提高合 金中的锌、镁含量，抗拉强度会得到进一步的提高，但其抗应力腐蚀和抗剥落腐 蚀的能力会随之下降经受热处理,能到达非常高的强度特性7075 材料一般 都加入少量铜、铬等合金，该系当中以7075-T651铝合金尤为上品，被誉为铝合 金中最优良的产品,强度高、远胜任何软钢此合金并具有良好机械性及阳极反 应代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机 结构及其他要求强度高、抗腐蚀性能强的高应力结构体抗拉强度524Mpa, 0.2%屈服强度455Mpa：伸长率11%，弹性模量E/Gpa： 71， 硬度150HB，密度:28103、主要用途航天航空工业、吹塑（瓶）模、超声波塑焊模具、高儿夫球头、鞋模、纸塑 模、发泡成型模、脱腊模、范本、夹具、机械设备、模具加工。
用于制作高端铝 合金自行车车架4、特点1. 高强度可热处理合金2. 良好机械性能3. 可使用性好4. 易于加工，耐磨性好5. 抗腐蚀性能、抗氧化性好6. T7351 状态增强了抗腐蚀断裂性7. 用于高压结构零件的高强度材料7075 材料一般都加入少量铜、铬等合金该系当中以 7075-T651 铝合金尤为 上品，具有良好机械性及阳极反应代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体5、化学成分硅 Si： 0.40 铁 Fe:0.50 铜 Cu： 1.2-2.0 锰 Mn： 0.30 镁 Mg： 2.1-2.9 铬 Cr：0.18-0.28 锌 Zn： 5.1-6. 1 钛 Ti： 0.20 铝 Al：余量其他：单个：0.05 合计：0.156、力学性能抗拉强度 ob(MPa)：±560；伸长应力 op0.2(MPa)： ±495；伸长率 6 5(%)： 三6；注：无缝管的力学性能试样尺寸：直径＞12.57、7075铝板国际对照表中国国际执行标准：7075 GB/T3190--1996 GB/T3880.2--2006日本标准工艺参照：A7075 JIS H4000-1999 JIS H4080-1999 JIS5020-2009俄罗斯航空铝标准：B95/1950 rocT 4785-1974——EN:ENAW-7075/AlZn5.5MgCu EN573-3-1994德国航空铝专用标准：AlZnMgCu1.5/3.4365 DIN172.1-1986/w-nr ——2008法国执行标准参照：7075 (A-Z5GU) NFA50-411 NFA50-451英国法定标准：7075 (C77S) BS 1470-1988美国标：7075/A97075 AA/UNS——ALCOA USA飞机制造中需要用机床加工的典型零件飞机制造中需要用机床加工的典型零件，主要有飞机机身结构件和发动机的 关键零件两部分：1. 机身结构件典型零件飞机机身结构件的典型零件有梁、筋、肋板、框、壁板、接头、滑轨等类零 件。
以扁平件、细长件、多腔件和超薄壁隔框结构件为主毛坯为板材、锻件和 铝合金挤压型材材料利用率仅为5%-10%左右，原材料去除量大目前，国内 飞机零件，90%以上为铝合金件，少量为不锈钢和钛合金钢，且整体结构件越来 越多，应用复合材料是今后的发展方向机身结构件典型零件的结构特点(1) 零件的轮廓尺寸越来越大如有的梁类零件的长度已达到13m2) 零件的变斜角角度变化大，超薄壁等最薄处尺寸只有0.76mm左右，所 以，加工工艺刚性差3) 零件的结构越来越复杂，很多零件采用整体结构4) 零件的尺寸精度和表面质量要求越来越高，如有些零件加工后出现的毛 刺等缺陷，不允许用人工去除基本介绍铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、 机械制造、船舶 及化学工业中已大量应用随着近年来科学技术以及工业经济 的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随 之深入铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展 又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一纯铝的密度小(P=2.7g/cm3),大约是铁的1/3,熔点低(660°C),铝是面心 立方结构，故具有很高的塑性(6：32~40%,2:70~90%),易于加工，可制成各 种型材、板材，抗腐蚀性能好；但是纯铝的强度很低，退火状态 ob值约为 8kgf/mm2,故不宜作结构材料。
通过长期的生产实践和科学实验，人们逐渐以加 入合金元素及运用热处理等方法来强化铝，这就得到了一系列的铝合金添 加 一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，ob值 分别可达24〜60kgf/mm2这样使得其“比强度”(强度与比重的比值ob/p) 胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机 械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自 重采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上2物质特性铝合金 密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢铝合金按加工方法可以分为形变铝合金和铸造铝合金两大类： 形变铝合金能承受压力加工可加工成各种形态、规格的铝合金材主要用于 制造航空器材、建筑用门窗等 形变铝合金又分为不可热处理强化型铝合金和 可热处理强化型铝合金不可热处理强化型不能通过热处理来提高机械性能，只 能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及 防锈铝等可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械 性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。
铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金 和铝稀土合金，其中铝硅合金又有过共晶硅铝合金，共晶硅铝合金，单共晶硅铝 合金，铸造铝合金在铸态下使用一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能 2008年北京奥运会火炬“祥云”就是铝合金3性能参数铝合金的典型机械性能(Typical Mechanical Proper ties)铝合金牌号及 状态拉伸强度 (25°C,MPa)屈服强度，（25°C,MPa）硬度500k力10mm 球延伸率，1,6mm （1/16in）厚度5052-H11217519560125083-H11218021165146061-T65131027695127050-T7451510455135107075-T651572503150112024-T35147032512020铝合金的典型物理性能(Typical Physical Proper ties)铝合金牌号 及状态热膨胀系数 (20-100C) Mm/m・k熔点，范 围，（C）电 导率,20C (68°F), (%IACS)电阻率,20C (68°F),Qmm 2/m密 度(20C)(g/c m3)2024-T35123,2500-635300,0582,825052-H11223,8607-650350,0502,725083-H11223,4570-640290,0592,726061-T65123,6580-650430,0402,737050-T745123,5490-630410,04152,827075-T65123,6475-635330,05152,82铝合金的化学成份(Chemical Composi tion Limi t Of Aluminum )合金，牌 号硅Si铁Fe铜Cu镒Mn镁Mg銘Cr锌Zn钛Ti其它铝每个合计最小 值202423,20,53,8-4 ,90,3-0 ,91,2-1 ,80,10,250,150,050,15余量5052250,40,10,12,2-2,80,15-0,350,1—0,050,15余量508323,80,40,10,3-1 ,04,0-4 ,90,05-0,250,250,150,050,15余量606123,60,70,15 0,40,150,8-1 ,20,04-0,350,250,150,050,15余量705023,50,1520,-2 ,60,11,9-2 ,60,045,7-6 ,70,060,050,15余量707523,60,51,2-2 ,00,32,1-2 ,90,18-0,285,1-6,10,20,050,15余量纯铝产品来源： 地壳中含量最丰富的金属元素，含量高于7%。
铝，原子序数为13，原子量为26.98，原子体积为（立方厘米/摩尔） ：10.0，面心立方 结构，熔点660°C，密度2.702，地壳中含量（ppm）： 82000纯铝分冶炼品和压力加工品两类，前者以化学成份 Al 表示，后者用汉语拼音LV （铝、工业用的）表示各种飞机都以铝合金作为主要结构材料飞机上的蒙皮、梁、肋、桁条、隔框 和起落架都可以用铝合金制造飞机依用途的不同，铝的用量也不一样着重于 经济效益的民用机因铝合金价格便宜而大量采用，如波音767客机采用的铝合金 约占机体结构重量 81%军用飞机因要求有良好的作战性能而相对地减少铝的用 量，如最大飞行速度为马赫数2.5的F-15高性能战斗机仅使用35.5%铝合金有些铝合金有良好的低温性能，在-183〜-253[2oc]下不冷脆，可在液氢和液氧环 境下工作，它与浓硝酸和偏二甲肼不起化学反应,具有良好的焊接性能,因而是制 造液体火箭的好材料发射“阿波罗”号飞船的“土星” 5 号运载火箭各级的 燃料箱、氧化剂箱、箱间段、级间段、尾段和仪器舱都用铝合金制造航天飞机的乘员舱、前机身、中机身、后机身、垂尾、襟翼、升降副翼和水平 尾翼都是用铝合金制做的。
各种人造地球卫星和空间探测器的主要结构材料也都 是铝合金4锻造修伤修伤是铝合金模锻工艺中的重要一环由于铝合金在高温下较软，粘性大，流 动性差，容易粘模并产生各种表面缺陷（折叠、毛刺、裂纹等），在进行下一道工 序前，必须打磨、修伤，将表面缺陷清除干净，否则在后续工序中缺陷将进一步 扩大，甚至引起锻件报废修伤用的工具有风动砂轮机、风动小铣刀、电动小铣刀及扁铲等修伤前先经 腐蚀查清缺陷部位，修伤处要圆滑过渡，其宽度应为深度的5〜10倍。
