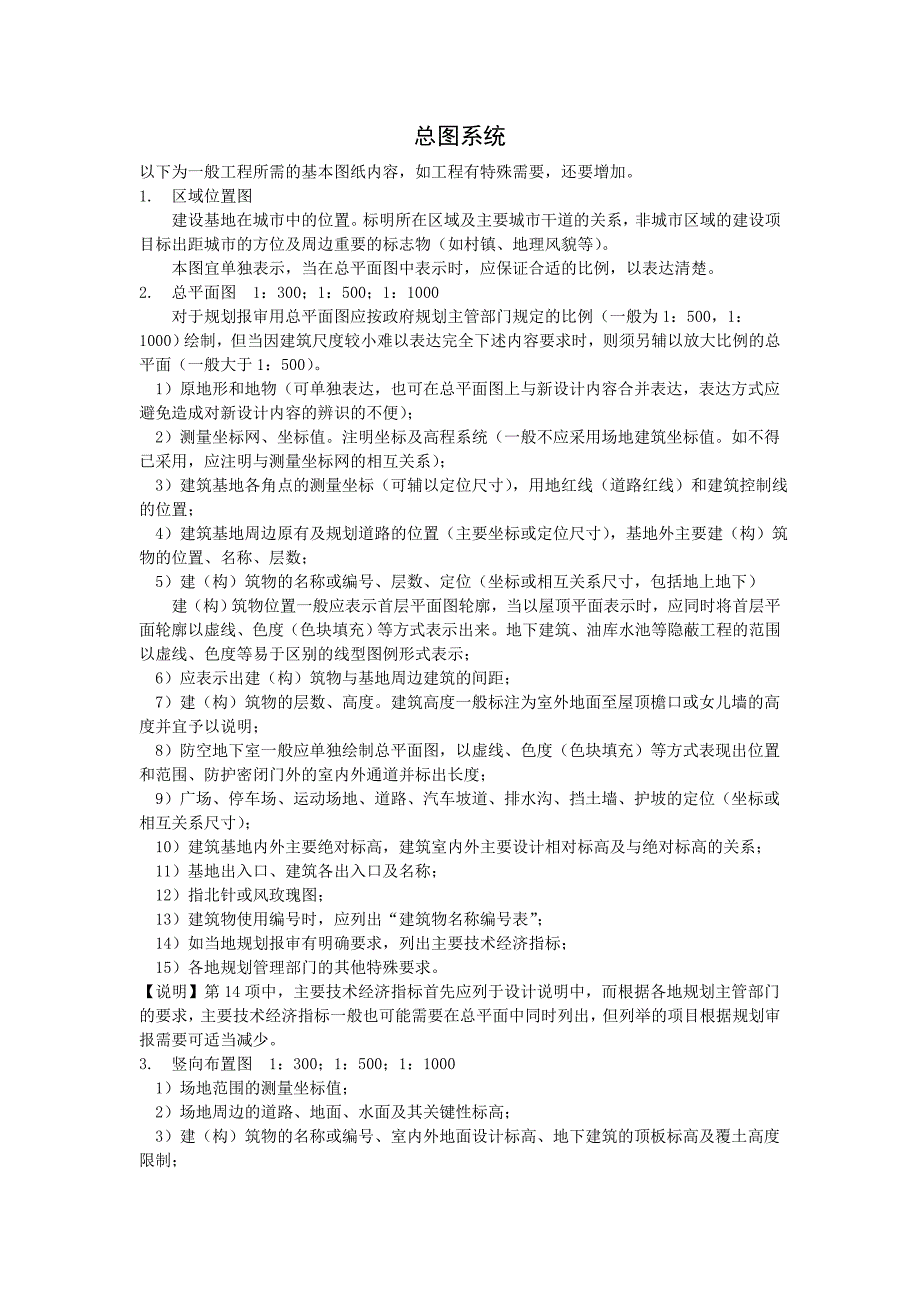

总图系统以下为一般工程所需的基本图纸内容，如工程有特殊需要，还要增加 1. 区域位置图 建设基地在城市中的位置标明所在区域及主要城市干道的关系，非城市区域的建设 项目标出距城市的方位及周边重要的标志物（如村镇、地理风貌等） 本图宜单独表示，当在总平面图中表示时，应保证合适的比例，以表达清楚 2. 总平面图 1：300；1：500；1：1000 对于规划报审用总平面图应按政府规划主管部门规定的比例（一般为 1：500，1：1000）绘制，但当因建筑尺度较小难以表达完全下述内容要求时，则须另辅以 放大比例的总平面（一般大于 1：500） 1）原地形和地物（可单独表达，也可在总平面图上与新设计内容合并表达，表达方式应 避免造成对新设计内容的辨识的不便） ；2）测量坐标网、坐标值注明坐标及高程系统（一般不应采用场地建筑坐标值如不得 已采用，应注明与测量坐标网的相互关系） ；3）建筑基地各角点的测量坐标（可辅以定位尺寸） ，用地红线（道路红线）和建筑控制 线的位置；4）建筑基地周边原有及规划道路的位置（主要坐标或定位尺寸） ，基地外主要建（构） 筑物的位置、名称、层数；5）建（构）筑物的名称或编号、层数、定位（坐标或相互关系尺寸，包括地上地下） 建（构）筑物位置一般应表示首层平面图轮廓，当以屋顶平面表示时，应同时将首层 平面轮廓以虚线、色度（色块填充）等方式表示出来。
地下建筑、油库水池等隐蔽工程的 范围以虚线、色度等易于区别的线型图例形式表示；6）应表示出建（构）筑物与基地周边建筑的间距；7）建（构）筑物的层数、高度建筑高度一般标注为室外地面至屋顶檐口或女儿墙的高 度并宜予以说明；8）防空地下室一般应单独绘制总平面图，以虚线、色度（色块填充）等方式表现出位置 和范围、防护密闭门外的室内外通道并标出长度；9）广场、停车场、运动场地、道路、汽车坡道、排水沟、挡土墙、护坡的定位（坐标或 相互关系尺寸） ；10）建筑基地内外主要绝对标高，建筑室内外主要设计相对标高及与绝对标高的关系；11）基地出入口、建筑各出入口及名称；12）指北针或风玫瑰图；13）建筑物使用编号时，应列出“建筑物名称编号表” ；14）如当地规划报审有明确要求，列出主要技术经济指标；15）各地规划管理部门的其他特殊要求 【说明】第 14 项中，主要技术经济指标首先应列于设计说明中，而根据各地规划主管部门 的要求，主要技术经济指标一般也可能需要在总平面中同时列出，但列举的项目根据规划 审报需要可适当减少 3. 竖向布置图 1：300；1：500；1：10001）场地范围的测量坐标值；2）场地周边的道路、地面、水面及其关键性标高；3）建（构）筑物的名称或编号、室内外地面设计标高、地下建筑的顶板标高及覆土高度 限制；4）广场、停车场、运动场地的设计标高；景观设计中，水景、地形、台地、院落的控制 性标高；5）道路、坡道、雨水收水口、排水沟的起点、边坡点、转折点、和终点的设计标高（路 面中心和排水沟须及沟底） 、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单坡面；6）挡土墙、护坡顶部和底部的主要设计标高及护坡坡度；7）地面坡向，根据规模和地形复杂程度可采用标高法、箭头法、等高线法等多种方法之 一表达。
当对场地平整要求严格或地形起伏较大时，宜用设计等高线表示，且宜辅以场地 剖面图；8）指北针；9）注明尺寸单位、补充图例 4. 土方图在竖向布置的基础上绘制土方图及计算土方工程量1）场地四界的坐标和尺寸；2）设计的建筑物、构筑物位置（用虚线表示） ；3）20m*20m 或 40m*40m 方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、 填区和控区的分界线，各方格土方量、总土方量；4）土方工程平衡表 5. 管线综合图 1：200；1：3001）总平面布置2）场地各角点的坐标（或注尺寸） 、基地（道路）红线及建筑控制线的位置；3）保留和新建的各管线、井、池的平面，注明各管线、井、池与建筑物、构筑物的距离 和管线间距；4）场外管线接入点的位置；5）管线密集的地段应适当增加段剖面图，表明管线与建筑物、构筑物、绿化之间及管线 之间的距离，并注明主要交叉点上下管线的标高或间距；6）指北针；7）注明尺寸单位、图例、施工要求（也可列于总说明中） 6. 绿化及建筑小品布置图1）总平面布置；2）绿地（含水面） 、人行步道及硬质铺地的定位；3）建筑小品的位置（坐标或定位尺寸） 、设计标高、详图索；4）指北针。
7. 总平面详图 道路横断面、道路结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、 停车场地面等详图 8. 设计图纸的增减1）对于地形复杂及高差较大的基地应绘制总平面竖向设计图，当工程设计内容简单、地 形简单时本图可与总平面合并；2）当芦苇那个复杂时，可增绘道路平面图；3）土方图和管线综合图可根据设计需要或合同规定确定是否出图但涉外工程项目一般 应包括；4）当绿化或景观环境另行委托设计时，可根据绘制绿化及建筑小品的示意性和控制性布 置图 【说明】管线综合图作为综合设计图，可能会有不同专业（如总图专业、建筑专业、给排水专业等）完成，为避免给定重复和矛盾，在本深度标准中列于建筑专业部分即使由其 他专业完成，建筑专业仍应保持必要的参与和控制。
