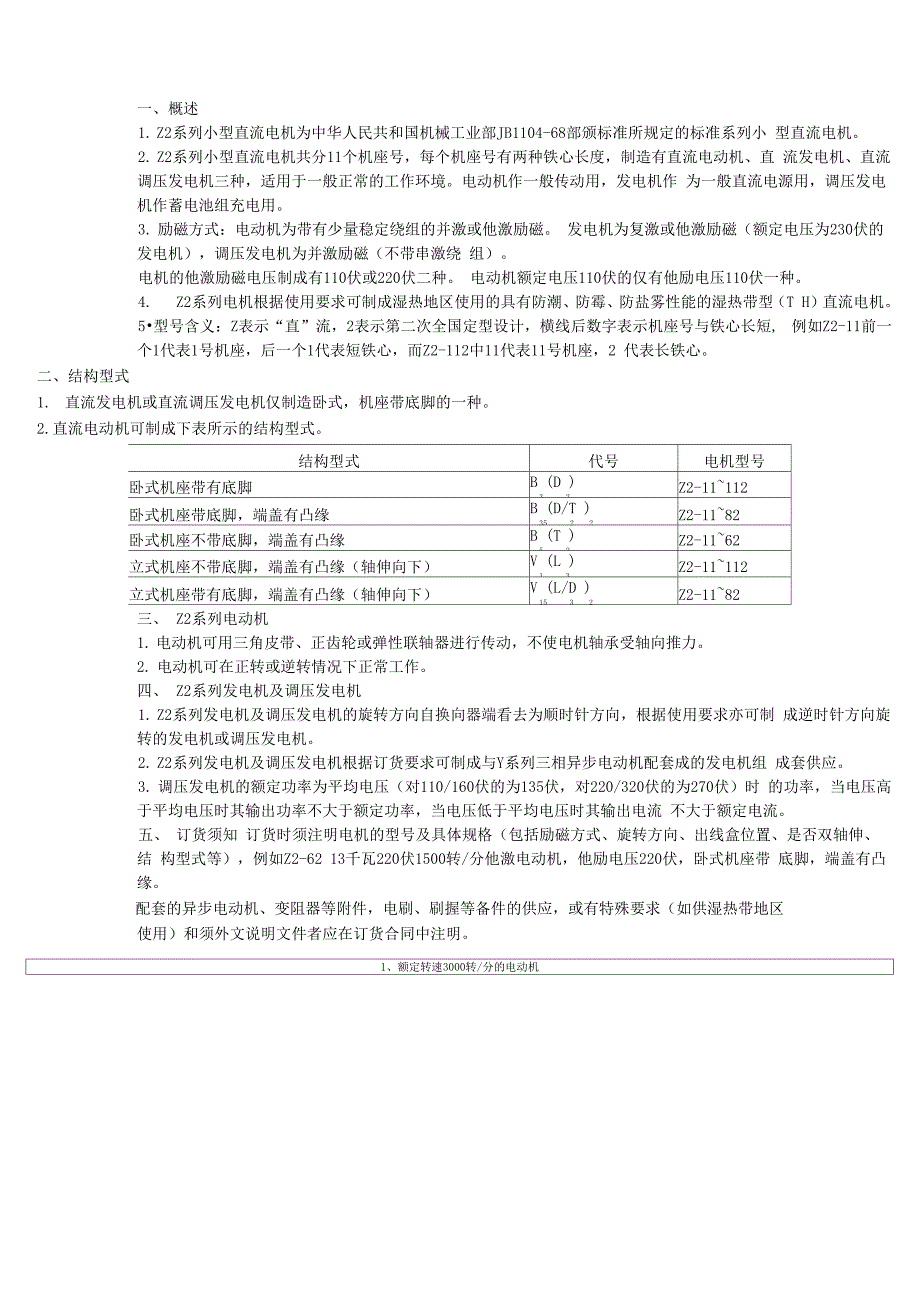

一、概述1. Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小 型直流电机2. Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直 流发电机、直流调压发电机三种，适用于一般正常的工作环境电动机作一般传动用，发电机作 为一般直流电源用，调压发电机作蓄电池组充电用3. 励磁方式：电动机为带有少量稳定绕组的并激或他激励磁 发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕 组）电机的他激励磁电压制成有110伏或220伏二种 电动机额定电压110伏的仅有他励电压110伏一种4. Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（T H）直流电机5•型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短, 例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2 代表长铁心二、结构型式1. 直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种2. 直流电动机可制成下表所示的结构型式结构型式代号电机型号卧式机座带有底脚B (D )3 2Z2-11~112卧式机座带底脚，端盖有凸缘B (D/T )35 2 2Z2-11~82卧式机座不带底脚，端盖有凸缘B (T )5 2Z2-11~62立式机座不带底脚，端盖有凸缘（轴伸向下）V (L )1 3Z2-11~112立式机座带有底脚，端盖有凸缘（轴伸向下）V (L/D )15 3 2Z2-11~82三、 Z2系列电动机1. 电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。
2. 电动机可在正转或逆转情况下正常工作四、 Z2系列发电机及调压发电机1. Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制 成逆时针方向旋转的发电机或调压发电机2. Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组 成套供应3. 调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时 的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流 不大于额定电流五、 订货须知 订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结 构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带 底脚，端盖有凸缘配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明1、额定转速3000转/分的电动机型 号额定功率额定电压额定电流削弱磁场时最大转速效率飞轮力矩重量kWVAr/min%kg・m2kgZ2-110.81109.833000740.012300.82204.85300075Z2-121.111012.9300077.50.015351.12206.41300078Z2-211.511017.53000780.045501.52208.64300079Z2-222.211024.73000810.055552.222012.35300081Z2-31311033.23000820.08567322016.52300082.5Z2-32411043.83000830.10579422021.65300084Z2-415.511060.6300082.50.15855.522030.3300082.5Z2-427.511081.6300083.50.181007.522040.8300083.5Z2-511022153.8300084.50.35144Z2-521322268.73000860.40156Z2-611722388.93000870.56180Z2-6222224114.2300087.50.65200Z2-7130225158.53000861.00265Z2-7240226210300086.51.203002、额定转速1500转/分的电动机型 号额定功率额定电压额定电流削弱磁场时最大转速效率飞轮力矩重量kWVAr/min%kg・m2kgZ2-110.41105.353000680.012300.42202.68300068Z2-120.61107.683000710.015350.62203.82300071.5Z2-210.81109.843000740.045500.82204.92300074Z2-221.1110133000770.055551.12206.5300077Z2-311.511017.6300077.50.085671.52208.7300078.5Z2-322.2110253000800.105792.222012.35300081Z2-413110343000800.1585322017300080Z2-42411044.6300081.50.18100422022.3300081.5Z2-515.511060.5240082.50.351445.522030.3240082.5Z2-527.511082.22400830.401567.522040.8240083.5Z2-6110110107.6240084.50.561801022053.8240084.5Z2-62131101392400850.652001322069.5240085Z2-7117110180.6225085.51.002651722090225086Z2-7222110232.62250861.2030022220115.4225086.5Z2-8130110315.5225086.52.8040530220156.9225087Z2-8240220208225087.53.20430Z2-91552202842000885.90650Z2-9275220385200088.57.00685Z2-10110022051118008910.30950Z2-102125220635180089.512.001085Z2-11116022080815009020.401265Z2-112200220101015009023.0015103、额定转速1000转/分的电动机型 号额定功率额定电压额定电流削弱磁场时最大转速效率飞轮力矩重量kWVAr/min%kg・m2kgZ2-210.41105.512000660.045500.42202.755200066Z2-220.61107.682000710.055550.62203.79200072Z2-310.811010200072.50.085670.82204.95200073.5Z2-321.111013.332000750.105791.12206.58200076Z2-411.511017.8200076.50.15851.52208.9200076.5Z2-422.211025.322000790.181002.222012.66200079Z2-51311034.3200079.50.35144322017.2200079.5Z2-52411045.2200080.50.40156422022.3200081.5Z2-615.511060.6200082.50.561805.522030.3200082.5Z2-627.511082.6200082.50.652007.522041.3200082.5Z2-7110110110.2200082.51.002651022054.8200083Z2-7213110142.32000831.203001322070.7200083.5Z2-8117110185200083.52.804051722092200084Z2-82221102382000843.2043022220118.2200084.5Z2-9130110319200085.55.9065030220158.5200086Z2-92401104232000867.0068540220210200086.5Z2-10155220285.5150087.510.30945Z2-10275220385150088.512.001085Z2-111100220。
