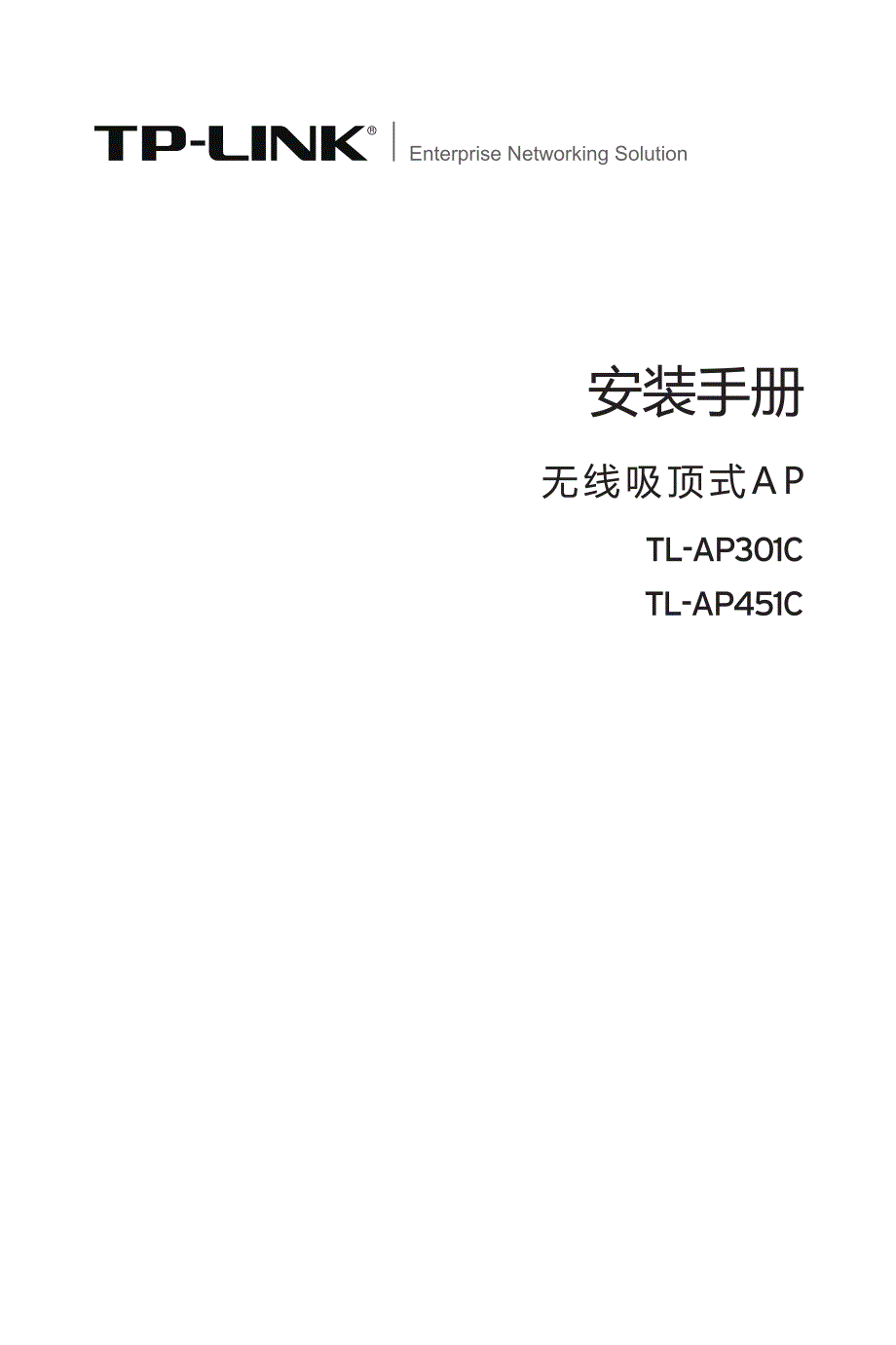

安装手册 无线吸顶式AP TL-AP301C TL-AP451C Enterprise Networking Solution I 声明 Copyright 2014 普联技术有限公司 版权所有， 保留所有权利 未经普联技术有限公司明确书面许可， 任何单位或个人不得擅自仿制、 复制、 誊抄或转译 本书部分或全部内容 不得以任何形式或任何方式 （ 电子、 机械、 影印、 录制或其它方式） 进 行商品传播或用于任何商业、 赢利目的 为普联技术有限公司注册商标 本文档提及的其他所有商标或注册 商标， 由各自的所有人拥有 本手册所提到的产品规格和资讯仅供参考， 如有内容更新， 恕不另行通知 可随时查阅我 们的网站http://www.tp- 除非有特殊约定， 本手册仅作为使用指导， 本手册中的所有陈述、 信息等均不构成任何形 式的担保 声明 II 相关文档 除本安装手册外， TP-LINK官方网站还提供了 无线吸顶式AP用户手 册 如需获取最新产品资料， 请登录http://service.tp- 文档名称用途 无线吸顶式AP安装手册 介绍无线吸顶式AP的安装过程、 启动以及规格参 数 无线吸顶式AP用户手册 介绍无线吸顶式AP的各个功能应用 安装手册简介 本手册主要介绍了TL-AP301C/TL-AP451C无线吸顶式AP的硬件特 性、 安装方法以及安装相关注意事项。
本手册包括以下章节： 第1章：产品介绍 简述无线吸顶式AP的基本功能特性， 并介绍产品外 观及典型应用拓扑 第2章：安装准备 介绍无线吸顶式AP在安装前的准备工作及注意事 项 第3章：产品安装 介绍无线吸顶式AP的安装方法 第4章：登录Web管理界面 介绍登录Web管理界面的方法， 以便于进 行功能设置 附录A： 技术参数表格 说明： 在安装设备之前及安装设备过程中为避免可能出现的设备损坏及人身伤 害， 请仔细阅读本手册相关内容 相关文档 III 阅读对象 本手册适合下列人员阅读： 网络工程师 网络管理人员 约定 在本手册以下部分， 如无特别说明， 所提到的 “AP” 、 “本产品” 等名 词， 系指无线吸顶式AP 本手册采用了如下几种醒目标志来表示操作过程中应该注意的地方， 这 些标志的意义如下： 该图标表示需引起重视的警告事项 该图标表示提醒操作中应注意的事项， 如果操作错误可 能导致设备损坏等不良后果 该图标表示对操作内容的描述进行必要的补充和说明 阅读对象 IV 目录 目录 第1章 产品介绍 01 1.1 产品简介 ........................................................................01 1.2 产品外观 ........................................................................01 1.3 应用拓扑 ........................................................................03 第2章 安装准备 04 2.1 安装所需物品 ...............................................................04 2.2 安装工具准备 ...............................................................04 2.3 设备检查 ........................................................................04 2.4 注意事项 ........................................................................05 第3章 产品安装 06 3.1 吸顶安装 ........................................................................06 3.2 壁挂安装 ........................................................................09 第4章 登录Web管理界面 12 4.1 登录前准备....................................................................12 4.2 登录FAT AP管理界面 .................................................12 4.3 登录AC管理界面 .........................................................13 附录A 技术参数规格 15 无线吸顶式AP安装手册 01 第1章 产品介绍 1.1产品简介 TL-AP301C/TL-AP451C是TP-LINK公司新开发的壳体更小、胖瘦一体的 无线吸顶式AP产品， 既支持DC供电又支持Passive PoE供电， 支持吸顶/壁挂安 装， 适用于企业、 酒店、 餐厅、 商场等室内环境无线组网。
TL-AP301C/TL-AP451C采用胖瘦一体模式， 在胖AP（FAT AP）模式下， AP可单 独使用， 为无线客户端提供无线服务； 在瘦AP（FIT AP）模式下， AP由TP-LINK 无线控制器统一管理， 即插即用 本手册中， 无线吸顶式AP具体包含型号如下： 产品型号产品名称 TL-AP301C300M无线吸顶式AP TL-AP451C450M无线吸顶式AP 1.2产品外观 上盖 无线吸顶式AP上盖上有一个系统指示灯， 如图1-1所示 系统指示灯 图1-1上盖示意图 产品介绍 无线吸顶式AP安装手册 02 指示灯含义 名称工作状态状态描述 系统指示灯 系统初始化 系统启动过程中常亮， 启动完成后闪烁 2秒 初始化之后 常亮系统正常工作 熄灭系统异常或断电 表1-1指示灯工作状态描述 侧面板 无线吸顶式AP侧面板上有一个RESET按键、 一个FAT/FIT模式切换拨动开关、 一 个LAN接口和一个POWER接口， 如图1-2所示 RESETFITFATLANPOWER 图1-2侧面板示意图 Reset键 复位键复位操作为：在AP通电的情况下，长按RESET键，待系统指示灯闪烁 4次后松开RESET键，AP将自动恢复出厂设置并重启。
重启完成后，系统指示 灯会常亮，表示系统开始正常工作 FAt/FIt模式开关 此开关用于切换AP工作模式当开关拨到FIT时，表示AP工作在FIT AP模式， 此模式下，不能对AP进行单独管理，需要通过TP-LINK无线控制器管理AP当 开关拨到FAT时，表示AP工作在FAT AP模式，此模式下，可以登录Web界面对 AP进行单独管理，但不能通过无线控制器管理AP切换模式后，AP将自动重 启 RJ45接口说明 接口数量用途 LAN1个 当设备使用DC供电时， 此接口可连接交换机； 当设备使用Passive PoE供电时， 此接口用于连接Passive PoE供 电设备 POWeR接口 电源接口用于连接12VDC/1.0A电源适配器 产品介绍 无线吸顶式AP安装手册 03 1.3应用拓扑 用户可以根据实际无线组网规模选择让AP工作在FAT AP模式， 或FIT AP模式 FAtAP模式 当用户需要组建的无线网络规模较小时， 可以使用FAT AP模式， 此模式下， AP支 持Web界面管理， 用户可以登录AP的Web管理界面进行无线功能设置， 管理网络 中的无线客户端， 设置AP的网络参数等。
登录AP Web界面的方法， 请参考本手册4.2登录FAtAP管理界面 交换机路由器无线吸顶式AP RESETFITFATLANPOWER ???????? ??? Passive PoE 供电器 图1-3典型应用拓扑图-FAT AP模式 FItAP模式 当用户需要组建的无线网络规模较大时， 若单独管理网络中的每一个AP， 将使得 网络管理工作繁琐且复杂， 此时， 推荐用户在网络中搭建一台TP-LINK无线控制 器（AC）产品， 由无线控制器统一管理网络中的所有AP， 此情况下， AP只需工作 在FIT AP模式即可 登录无线控制器Web界面的方法， 请参考本手册4.3登录AC管理界面 交换机路由器 RESETFITFATLANPOWER ???????? ??? AC 无线吸顶式AP RESETFITFATLANPOWER ???????? RESETFITFATLANPOWER ???????? Passive PoE 供电器 图1-4典型应用拓扑图-FIT AP模式 产品介绍 无线吸顶式AP安装手册 04 第2章 安装准备 2.1安装所需物品 安装设备时， 需用到下列物品 下列物品装配于产品彩盒中， 如果发现有物品短缺或 损坏的情况， 请及时和当地经销商联系。
一台无线吸顶式AP一个吸顶/壁挂安装架一本安装手册 螺母、垫圈、塑胶胀管、自 攻螺钉和盘头螺钉各三个 一个电源适配器一个Passive PoE供电器 ???????? 2.2安装工具准备 安装设备时， 可能需要用到下列工具： 水平尺、 记号笔、 小刀、 剥线钳、 网线钳、 冲击钻 及配套钻头、 橡胶锤、 十字螺丝刀、 梯子等 以上工具需用户自备 2.3设备检查 安装设备前， 请先将设备连接电源， 查看其是否可以正常工作 TL-AP301C/TL-AP451C支持两种供电方式： 12VDC/1.0A电源适配器供电， 如 图2-1所示； Passive PoE供电， 如图2-2所示 注意： Passive PoE并不是标准PoE（IEEE 802.3af/at） , 选择Passive PoE供电 方式时， 请使用与AP配套的Passive PoE供电器 RESETFITFATLANPOWER 图2-1DC供电示意图 安装准备 无线吸顶式AP安装手册 05 ???????? RESETFITFATLANPOWER 图2-2Passive PoE供电示意图 接通电源后， AP将自动进行初始化， 此时系统指示灯先是常亮， 初始化完成后， 会闪烁2秒， 待系统指示灯再次常亮， 表示设备已正常工作。
详细指示灯说明请参 考表1-1 说明： 对于100Base-TX以太网， 建议使用5类或以上UTP/STP线； AP以太网接口自动翻转功能默认开启， 采用5类双绞线连接以太网时， 标准网 线或交叉网线均可； 不要将以太网接口连接线 2.4注意事项 警告： 此为A级产品， 在生活环境中， 该产品可能会造成无线电干扰 在这种情况 下， 可能需要用户对干扰采取切实可行的措施 安装设备前请认真阅读以下注意事项， 以免造成人身伤害或设备损坏， 本注意事 项无法涵盖所有可能风险 请确保安装场所的地面平整、 干燥， 并采取必要防滑措施， 以保证安装人员的人 身安全； 请确保设备安装的位置不会积水或滴漏， 不要在潮湿环境中安装设备； 为减少受电击的危险， 在设备工作时不要打开外壳， 即使在不带电的情况下， 也 不要自行打开； 请保持设备清洁， 没有灰尘； 清洁设备之前， 应先将设备做断电处理， 请用干面料擦拭设备， 勿用液体清洗设 备 安装准备 无线吸顶式AP安装手册 06 第3章 产品安装 说明： 安装前， 请先确保需要安装设备的地点已经完成布线工作 3.1吸顶安装 无线吸顶式AP可以安装到吊顶天花板上。
注意： 吸顶安装方式要求天花板的厚度须小于18mm， 且天花板至少可以承受5kg的重 量； 若天花板是由强度较弱的材料制成，。
