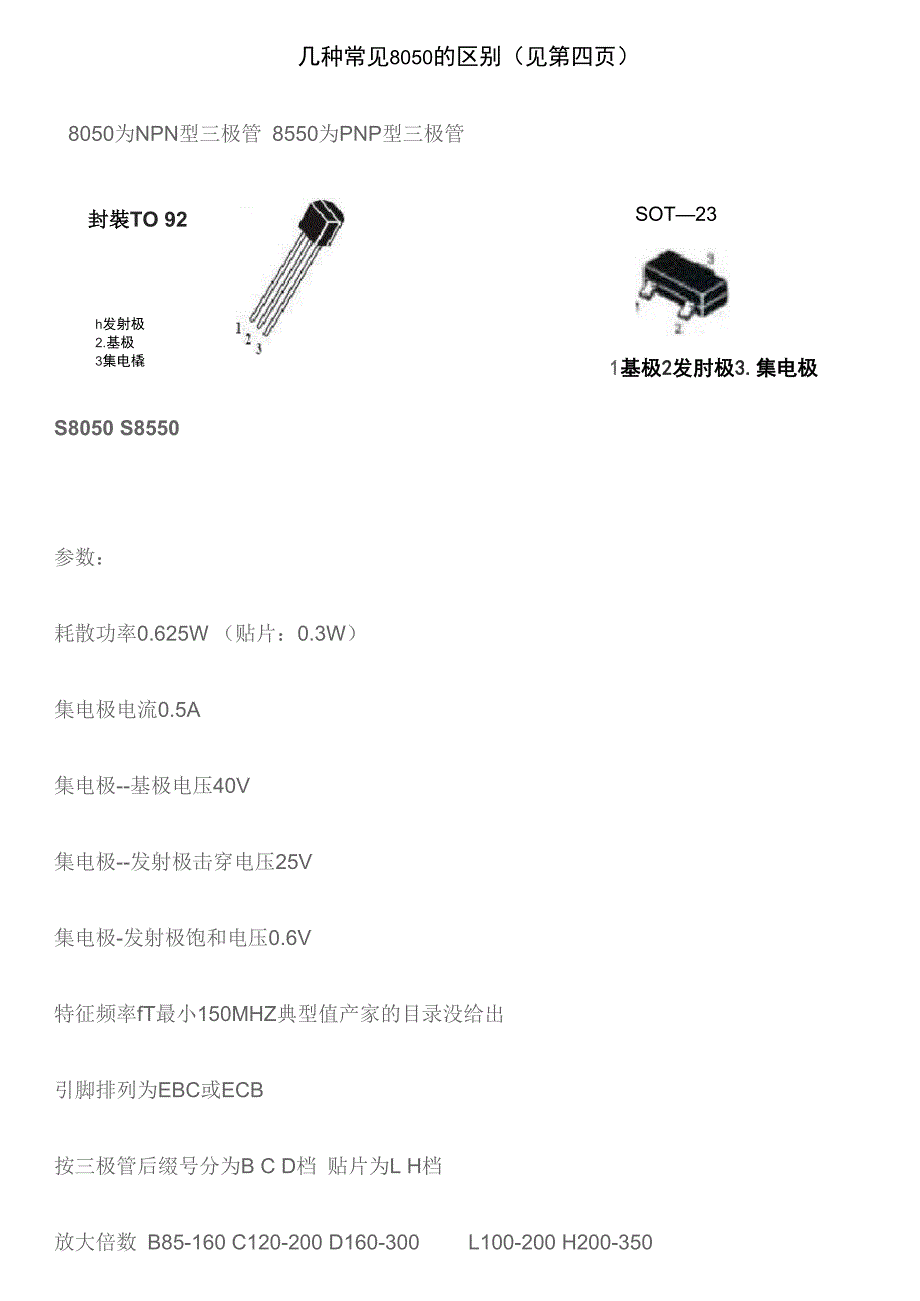

几种常见8050的区别（见第四页）8050为NPN型三极管 8550为PNP型三极管h发射极2.基极3集电橇封裝TO 92SOT—231基极2发肘极3.集电极S8050 S8550参数：耗散功率0.625W （贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压0.6V特征频率fT最小150MHZ典型值产家的目录没给出引脚排列为EBC或ECB按三极管后缀号分为B C D档 贴片为L H档放大倍数 B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W （贴片：0.3W）集电极电流0.5A集电极--基极电压 30V集电极--发射极击穿电压 25V集电极-发射极饱和电压 0.5V特征频率 fT 最小 150MHZ 典型值产家的目录没给出引脚排列为 ECB按三极管后缀号分为B C D档 贴片为L H档放大倍数 B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于 C8050 C8550参数：耗散功率 1W集电极电流1.5A集电极--基极电压 40V集电极--发射极击穿电压 25V特征频率 fT 最小 100MHZ 典型 190MHZ放大倍数：按三极管后缀号分为B C D档放大倍数 B： 85-160 C： 120-200 D： 160-300关于 8050SS 8550SS参数：耗散功率：1W( TA=25°C) 2W( TC=25°C)集电极电流1.5A集电极--基极电压 40V集电极--发射极击穿电压 25V特征频率fT最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4 档放大倍数 B： 85-160 C： 120-200 D： 160-300 D3：300-400引脚排列有EBC ECB两种关于 SS8050 SS8550参数： 耗散功率： 1W(TA=25C) 2W(TC=25C)集电极电流 1.5A集电极--基极电压 40V集电极--发射极击穿电压 25V特征频率 fT 最小 100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数 B：85-160 C：120-200 D：160-300引脚排列多为 EBCUTC 的 S8050 S8550 引脚排列有 EBC050S 8550S 引脚排列有 ECB这种管子很少见参数：耗散功率 1W集电极电流 0.7A集电极--基极电压 30V集电极--发射极击穿电压 20V特征频率 fT 最小 100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C： 120-200 D： 160-300 E： 280-400图一是这几种三极管的管脚排列图。
以上几种8050 8550一定要注意放大倍数及引脚排列。
