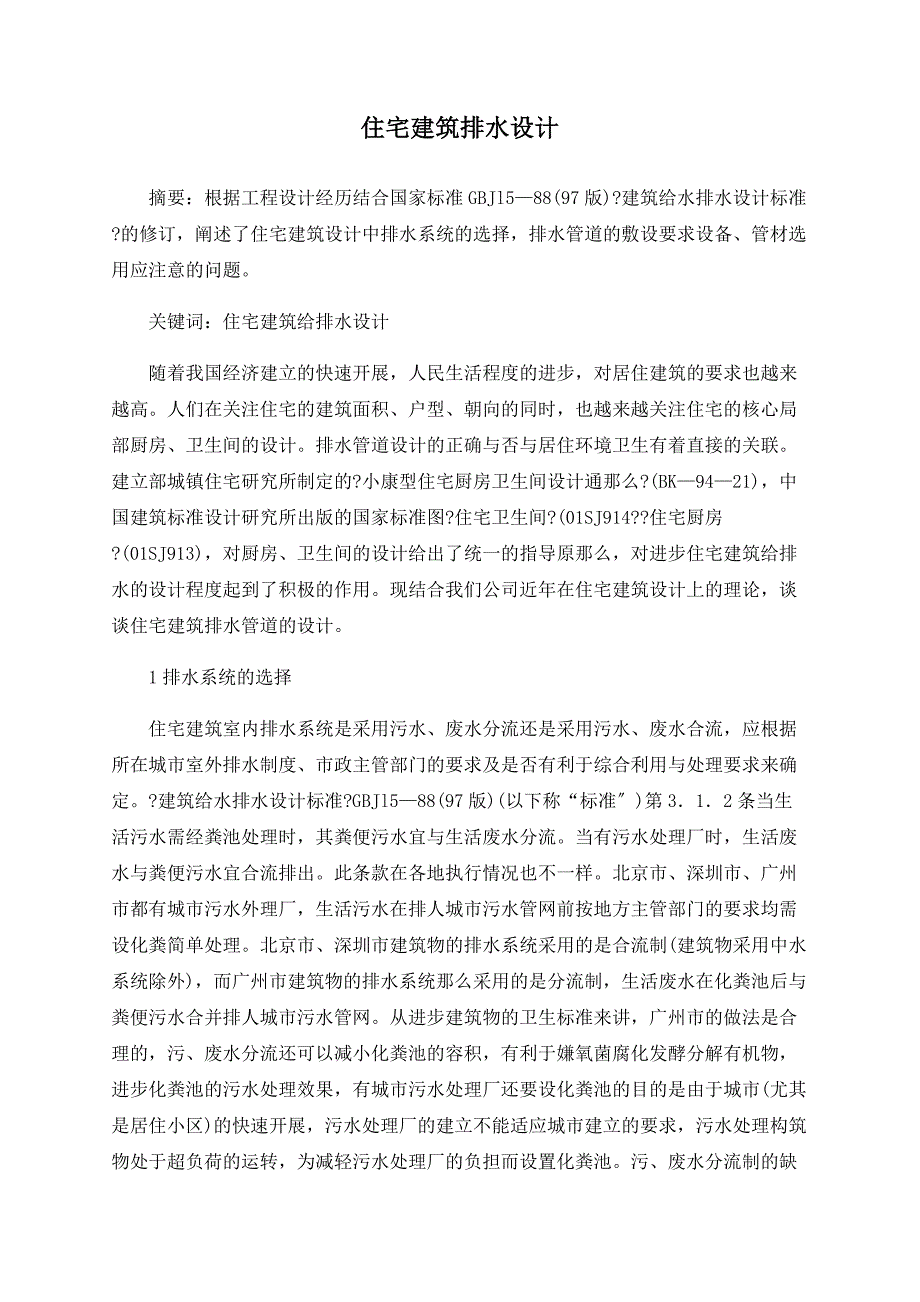

住宅建筑排水设计 摘要：根据工程设计经历结合国家标准GBJl5—88(97版)?建筑给水排水设计标准?的修订，阐述了住宅建筑设计中排水系统的选择，排水管道的敷设要求设备、管材选用应注意的问题 关键词：住宅建筑给排水设计 随着我国经济建立的快速开展，人民生活程度的进步，对居住建筑的要求也越来越高人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心局部厨房、卫生间的设计排水管道设计的正确与否与居住环境卫生有着直接的关联建立部城镇住宅研究所制定的?小康型住宅厨房卫生间设计通那么?(BK—94—21)，中国建筑标准设计研究所出版的国家标准图?住宅卫生间?(01SJ914??住宅厨房?(01SJ913)，对厨房、卫生间的设计给出了统一的指导原那么，对进步住宅建筑给排水的设计程度起到了积极的作用现结合我们公司近年在住宅建筑设计上的理论，谈谈住宅建筑排水管道的设计 1排水系统的选择 住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否有利于综合利用与处理要求来确定建筑给水排水设计标准?GBJl5—88(97版)(以下称“标准〞)第3．1．2条当生活污水需经粪池处理时，其粪便污水宜与生活废水分流。
当有污水处理厂时，生活废水与粪便污水宜合流排出此条款在各地执行情况也不一样北京市、深圳市、广州市都有城市污水外理厂，生活污水在排人城市污水管网前按地方主管部门的要求均需设化粪简单处理北京市、深圳市建筑物的排水系统采用的是合流制(建筑物采用中水系统除外)，而广州市建筑物的排水系统那么采用的是分流制，生活废水在化粪池后与粪便污水合并排人城市污水管网从进步建筑物的卫生标准来讲，广州市的做法是合理的，污、废水分流还可以减小化粪池的容积，有利于嫌氧菌腐化发酵分解有机物，进步化粪池的污水处理效果，有城市污水处理厂还要设化粪池的目的是由于城市(尤其是居住小区)的快速开展，污水处理厂的建立不能适应城市建立的要求，污水处理构筑物处于超负荷的运转，为减轻污水处理厂的负担而设置化粪池污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量建筑给水排水设计标准?GBJl5—2000(送审稿)(以下称“标准送审稿〞)增加了“建筑物使用性质对卫生标准要求较高时〞应采用污、废水分流的条款，既也可根据建筑物的标准来决定排水系统 2专用透气立管 “标准〞第3.4.14条表3.4.14—1、表3.4.14—2给出了生活排水立管的最大排水才能，对流量超过表中的规定值，是采用增大一号立管管径还是专用通气立管各设计单位的作法也不一致。
在广州市及深圳市，排水立管设在建筑外墙上，立管的布置不受管井大小限制，一般多采用设专用通气立管，排水立管每隔二层与专用通气立管以H管连接在上海市地方标准?住宅建筑设计标准?中规定“多层住宅连接坐便器的污水立管，应设置专用通气立管，隔层设H管“设置专用通气立管的标准更高些在北京市一般采用增大一号立管管径的方法(高档住宅楼除外)采用哪种方式更合理更平安呢?笔者经过这些年的设计理论及回访业主，推荐设专用通气立管我公司的统一技术标准中规定，小高层(十层—十二层)及高层住宅应设专用通气立管在工程回访中发现，不设专用通气立管的住宅，最下面一层卫生间的大便器内有翻气泡的现象发生，住户对此投诉的较多设专用通气立管的住宅，根本上无此现象发生由于污水立管的水流流速大，污水排出管的水流流速小，在立管底部管道内产生正压区，这个正压区使靠近立管底部的卫生器具内的水封遇受破坏，卫生器具内发生翻气泡专用通气立管的设置可平衡排水立管内的气流，减少正压区的正压值，使其缺乏以对卫生器具内的水封形成威胁标准送审稿〞中增加了“建筑标准要求较高的多层住宅和公共建筑、10层及10层以上高层建筑的生活污水立管可设置专用通气立管〞的条款是必要的。
3排水管道布置和敷设 3.1对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管必须在底层进展转换，以不影响底层的使用功能转换后的出户管有应少于二根，宜控制在4根左右排水横干管的管径不应大于DN200，采用DNl50为宜表1为铸铁管、表2为塑料管排水横干管的设计参数排水横干管所效劳的户数宜超过100户在实际工程中发现有的设计将一栋楼的排水立管均汇到一根排水横干管上出户，假设发生管道堵塞或破裂将影响整栋楼的用户，是不平安的出户管过多，在地下室外墙上所预留的防水套管(设地下车库的住宅楼)及室外的检查井均增多，给施工及室外环境带来不利 3.2设有专用通气立管的住宅楼，底层卫生器具的排水管道是否还要与其它楼层管道分开单独排出?“标准〞并没有给出要求，第3.3.18条表3.3.18适应的前提是排水立管仅设置伸顶通气立管在专用通气立管一节的分析中我们知道，专用通气立管的设置是可以防止卫生器具水封遇受破坏、内部冒气泡现象的发生也就是说，排水立管设有专用通气立管时，其底层卫生器具的排水支管可以接到排水立管上但住宅内排水管道在使用过程的复杂性，排水管道内有固体废物的存在，影响排水的通畅，使与排水立管底部连接的卫生器具有溢水的可能，此现象在实际工程中也有发生。
因此，底层卫生器具的排水管道不接到排水立管上为好，应单独排出，排水立管需要进展转换时，底层卫生器具的排水支管可以接到排水横干管上，连接点距立管底部下游程度间隔 不宜小于3.，不得小于1.5对满足不了上述要求的排水支管，应以单独的排出管排至室外检查井排水横支管的管径“标准〞3.4.15条规定按立管工作高度小于等于3的数值确定，但在条文说明中又推荐按立管工作高度小于等于2的数值确定，给设计人员在设计中的选用造成混乱建立部建筑设计院编著的?民用建筑给水排水设计技术措施?中推荐按立管工作高度小于等于2的数值确定，笔者也认为按立管工作高度小于等于2的数值确定比拟合理，在工程设计中的应用也没有发生问题在立管工作高度为3时DNl00不通气的生活排水立管的最大排水才能为2.41／s，对应卫生器具的排水当量为1.78—2.78，而浴盆的排水量为3，也就是说卫生间只设浴盆及大便器时其排水支管的管径DNl00已满足不了排水量的要求，而要加大到DNl50，这显然是不合理的，“标准送审稿〞也已将底层卫生器具单独排出时其管道的排水才能改为按立管工作高度小于等于2的数值确定 4屋面及阳台雨水的排出 位于住户上部的屋面，雨水斗不能采用65型或87型雨水斗(雨水横管不能走在住宅内部)，而应用侧墙式雨水斗。
但在用侧墙式雨水斗时其最大汇水面积不能套用?建筑给水排水设计手册?表4.3—3的数值，而应按?屋面工程技术规程?(GB50207—94)第4.3.10条的规定，一个侧墙式雨水斗最大汇水面积宜小于200㎡侧墙式雨水斗的构造见标准图集01S302?雨水斗?阳台雨水应设专用的立管由无水封地漏来搜集，而不应接到屋面雨水立管上屋面雨水立管内的压力分布是由负压到正压的一个变换过程，零压力点的位置约在距立管末端以上1／3—1／2的高度处，将阳台雨水地漏接到屋面雨水立管上部负压区，将通过地漏吸人大量的空气，影响雨水立管的水量；将阳台雨水地漏接到屋面雨水立管下部正压区，那么有返水倒灌的可能，在实际工程中发生的频率是很高的屋面雨水与阳台雨水各自分开是必要的，不能因为在建筑立面上增多了几根雨水立管而将其合并阳台雨水应排到室外雨水检查井中，而不应排到污水检查井中有的城市为理解决住户将厨房洗涤盆移到效劳阳台并将洗涤污水排到阳台地漏内的问题，由建立局下文要求将阳台雨水立管排到污水检查中，这种规定是不平安的对于起居室及卧室的阳台是不存在有污水的排人，阳台雨水地漏是无水封的，即使采用有水封的地漏，水封由于长时间得不到补充，会逐渐蒸发掉，污水系统内的废气就会跑到起居室内，污染环境，不能为理解决某个问题而又引起新的问题。
5管材及附件 5.1UPV排水塑料管已在住宅建筑中得到了广泛的应用，获得了成功经历，但也存在缺点及缺乏最大的问题是噪声远大于铸铁管，管壁隔音效果较差，对日常生活有一定的影响为解决噪声问题，在UPV管内壁增加了凸起的螺旋型导流线，使水流条件得到改善，有效的降低了噪声，即目前市场上的UPV螺旋管为解决管壁隔音效果较差的问题，又开发了UPV芯层发泡管(PSP管，)不仅具有传统UPV实壁管的优点，还具有高抗冲击、隔音、阻燃、绝缘、热稳定性好的特性排水管道设于室内时，应优先选用螺旋管、芯层发泡管或离心铸造排水铸铁管目前许多城市都有住宅建筑高度小于100时，生活排水管和雨水管应采用硬聚氯乙烯管的地方规定，以政府行政作用的角度来推广排水塑料管在实际工程中，设计人员应根据不同的情况灵敏的加以掌握高屋住宅底层排水立管需要转换时，排水横干管、转换层以下的排水立管、出产管应采用离心铸造排水铸铁管，进步排水管道因堵塞后下部管路系统为受压状态时的承压才能，进步整个排水管道系统的平安度 5.2地漏是排水管道系统中的一个重要附件，功能就是排除地面的积水，在住宅建筑中，地漏主要设在卫生间，厨房可不设置这是由于在厨房中，地面不可能形成积水，只有少量的溅水，用抹布即可保持地面的干净。
假设将洗衣机设于厨房时，洗衣机的排水可采用在其旁边的排水管道上设一管径为DN32带存水弯的排水接口，采用上排水洗衣机标准〞第 3.2.8A规定地漏的水封深度不得小于50，是根据排水管道系统内压力的波动值和水封蒸发等因素确定的水封的深度越高，越有利于防止因管道内压力的波动对其的破坏下面介绍一种水封度到达80并具有防虹吸功能的直埋地漏，合适于淋浴间的排水如图1所示，在密封筒体上设有供气体流动的旁通槽，管道内气压发生波动时，使进人地漏内的气体由旁通槽通过，保证地漏内的水封不被负压破坏密封筒的高度又保证80水封的存在 6完毕语 住宅建筑的排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命平安、身心安康，应引起设计人员高度重视正确的选择系统的形式、节水且噪音低的卫生设备、全适的管材及附件，满足人们对居室内环境的要求 参考文献：1GBJl5—88?建筑给水排水设计标准?1997版2赵锂住宅建筑给水排水设计给水排水，2000V01.26N．744—473王继明屋面雨水系统研究的回忆给水排水，2022V01.29N．157—61。
