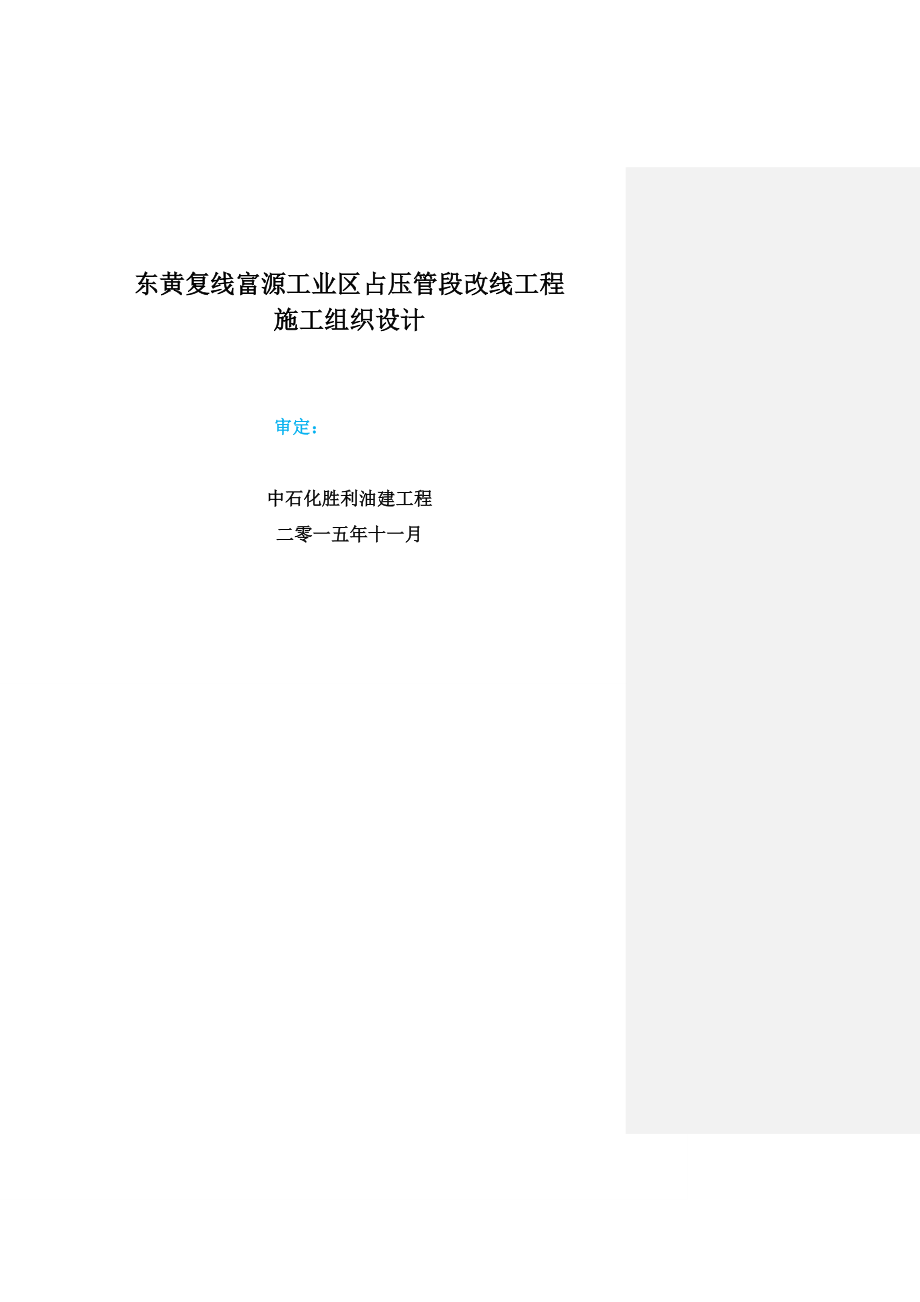

东黄复线富源工业区占压管段改线工程施工组织设计 审定： 中石化胜利油建工程二零一五年十一月目录1 编制依据11.1东黄复线富源工业区占压管段改线工程设计图纸11.2东黄复线富源工业区占压管段改线工程可行性研究报告11.3 施工现场踏勘资料11.4 施工采用的标准及规范11.5 国家现行法令、法规，地区行业颁发的安全、环保等的管理规定12 工程概况22.1 工程名称22.2 工程内容22.3工程地点22.4 管道规格参数22.5 主要工程量23 施工部署33.1 施工管理机构33.2 施工任务划分43.3 整体施工部署84 施工方案9方案一、一般地段施工方案9方案二、公路大开挖穿越施工方案60方案三、顶管穿越施工方案 67方案四、穿越地下管线、光（电）缆等施工方案 76方案五、雨季施工措施815 施工进度计划926 质量保证措施936.1 质量方针936.2 质量目标936.3 项目质量保证组织机构936.4 质量责任946.5 质量检测程序996.6 质量控制要素1086.7 质量监督和检查1147 HSE管理措施1167.1 HSE管理方针1167.2 管理目标1167.3 HSE管理机构1167.4 HSE责任制1177.5 施工通用HSE保证措施1217.6主要工种施工保证措施1297.7重点工序施工保证措施1327.8文明施工保证措施1377.9 HSE危害识别和风险评价及相应控制措施1397.10HSE费用1488 应急预案1498.1总则1498.2施工事故风险描述和专项应急预案1538.3施工现场处置方案1611 编制依据1.1东黄复线富源工业区占压管段改线工程设计图纸1.2东黄复线富源工业企业占压管段改线工程可行性研究报告1.3 施工现场踏勘资料1.3.1 当地人文条件、环境条件情况调查1.3.2 管道沿线地形、地貌、地质和地下状况调查1.3.3 施工现场水、电、讯等公用设施可利用调查1.3.4 施工现场运输、居住等社会依托可利用调查1.4 施工采用的标准及规范1.4.1 《油气长输管道工程施工及验收规范》（GB50369-2014）1.4.2 《钢质管道焊接及验收》（SY/T4103-20014）1.4.3 《施工现场临时用电安全技术规范》（JGJ46-2005）1.4.4 《中石化用火作业安全管理规定》（中国石化安[2011]719号）1.4.5 《油田企业工业用火作业安全规程》（Q/SH0524-2013）1.4.6 《中石化石油工程建设直接作业环节安全管理规定》（中石化石工建安[2015]64号）1.5 国家现行法令、法规，地区行业颁发的安全、环保等的管理规定1.5.1 《中华人民共和国环境保护法》（20140424）1.5.2 《中华人民共和国石油天然气管道保护法》（20100625）1.5.3 《中华人民共和国安全生产法》（20141201）1.5.4 《中华人民共和国职业病防治法》修正本（20111231）1.5.5 《中国石油化工集团公司HSE管理体系》1.5.6 《油气长输管道安全管理规定》 2 工程概况2.1 工程名称东黄复线富源工业区占压管段改线工程2.2 工程内容 东黄复线富源工业区占压管段改线工程位于黄岛开发区，交通便利，现场整体交通条件较好。
改线起点位于东黄复线里程K240+350处（管家大庄村南），管道向东南方向敷设，到达青岛钢业公司南侧后，管道沿220KV高压线敷设，管道距高压塔约8m，与厂区围墙间距不小于5m管道穿越七星河路后，继续沿青兰高速连接线东侧与高压线并行往西南敷设，在青兰高速互通北离开高压线沿青兰高速连接线敷，管道与高速连接线互通间距约10m本段有约2km管道与高压线并行敷设管道在青兰高速互通南转向东，沿规划路敷设约800m本段需占用规划路通道约10m宽随后管道穿越胶黄铁路，在铁路南侧沿铁路往东敷设，穿越S328省道后与东黄复线老管道相接本段管道需穿越铁路2次，与铁路间距约20m，并对铁路南侧约450m排水渠往北进行改造以满足安全距离沿途管道路由上方两侧5m范围内建构筑物需进行拆除改线后新建管道长度约5.5km，旧管道长度约4.5km新建管道选用φ711×10.3直缝埋弧焊钢管，设计压力为6.3MPa，材质为L415M2.3工程地点青岛市黄岛区2.4 管道规格参数及焊接工艺本工程管道输送介质为原油，原管道采用管材为API5LX-60直缝焊接钢管，设计压力6.0MPa，常温输油，改线段管道规格为φ711×10.3mm直缝埋弧焊钢管，管道材质为L415M.本工程管道焊接工艺采用E6010打底，E71T8-NiIJH8填充盖面，返修口采用E6010打底，E8018-G填充盖面。
2.5 主要工程量序号项目单位数量备注一管道1Φ711×10.3直缝埋弧焊钢管 L415Mm5500含弯管2热弯弯管Φ711×10.3 L415个153冷弯弯管Φ711×10.3 L415个30二穿越1城市公路顶管m/次120/42一般公路开挖m/次90/63沟渠m/次80/34铁路顶管m/次180/2三管道土方m328000四管道占地1永久占地m2602临时用地亩148 五线路附属工程1警示带m55002三桩个503警示牌个5六其他3 施工部署针对本工程的特点，胜利油建公司成立了“东黄复线富源工业企业占压管段改线工程”，设项目经理1名，项目执行经理1名，项目总工程师1名，安全总监1名，下设施工技术部、质量控制部、采办部、外协管理部、HSE管理部等5个部门项目主管领导：郑海 项目执行经理：毛春鹏总工程师：王利敏安全总监：李汉军 采办部刘湘玲 质量管理部宋健李睿哲技术管理部 李晓斌 马祯外协管理部催春云 HSE管理部马丙民防腐补口机组1个顶管穿越机组1个安装机组2个项目经理：刘卫峰土建机组2个3.1 施工管理机构3.1.1 管理组织机构3.1.2 管理职责3.1.2.1 项目经理职责a.项目经理是该项目工程的第一责任人，全权负责该工程的指挥运行，对工程的安全、质量、进度、经济技术指标等负全面责任。
b.全面贯彻执行国家、地方及有关的法律法规，建立健全各项管理体系，制定和完善各项管理制度，保障项目的高效、有序运转c.协调各部门、岗位的工作关系，监督考核其工作质量，奖优罚劣d.合理调配项目部各项资源，解决施工中的重大问题e.组织协调和业主、监理、质量监督、设计、地方部门及其它单位的关系f.负责审定、批准项目工程技术、质量、HSE等文件及上报监理、业主、公司的资料3.1.2.2 项目执行经理职责a.协助项目经理全面实施项目的组织运行，是工程施工的的具体组织者，对项目经理负责b.具体落实各项管理职能，保障整个管理体系的有效运转c.负责工程施工的现场指挥，组织运行项目部的日常工作d.协助项目经理处理好和业主、监理、质量监督、地方部门及其它单位的关系e.完成项目经理安排的其他工作3.1.2.3 安全总监职责a.分管HSE部；b.协助项目经理贯彻执行国家有关健康、安全与环境方面的法律、法规，以及项目HSE的管理规定；c.负责按照公司HSE标准要求，编制项目HSE管理手册和程序文件，建立、实施和保持项目HSE管理体系；d.负责编制项目HSE计划，监督检查计划的实施情况；e.负责HSE管理工作的考核、总结、评价工作；f.及时向项目经理汇报HSE管理体系的运行情况。
3.1.2.4 项目总工程师职责a.负责工程项目的全面技术管理，是工程技术第一责任人b.协助项目经理组织制定项目质量管理体系，并具体贯彻落实，保证项目质量体系的正常运行，全面负责项目的质量管理工作c.参与项目施工组织整体方案的策划，贯彻执行项目设计文件、各项技术标准规范d.组织制定、审查项目施工组织设计及各种施工技术措施方案e.组织项目重大技术问题的决策与处理，解决现场技术、质量及HSE问题f.组织编写和整理各项技术资料，负责工程的竣工验交g.协调处理与设计、监理、业主、质量监督等相关单位的关系h.对项目经理负责，完成项目经理安排的其他工作3.1.2.5 技术管理部职责a.贯彻执行项目设计文件、有关技术标准规范以及各项技术管理制度，禁止违反技术标准和规范的行为b.负责整个工程项目的技术管理工作，组织参加图纸会审、设计交底，负责编制施工组织设计、施工方案措施、作业指导书等施工技术文件和有关技术管理程序，并按要求及时上报监理、业主批准c.负责施工组织设计、施工方案措施、作业指导书、施工技术交底及安全技术交底等施工技术文件和有关技术管理程序的执行和实施d.负责施工前和现场的的施工技术交底及安全技术交底工作，及时解决施工过程中的技术问题。
e.负责工程的变更联络与实施工作，及时办理工程变更、签证f.负责整个项目技术资料的编制、整理和管理工作g.向项目其他部门提供技术咨询，做好技术支持h.负责整个项目的数字化采集管理、整理及上报i.参与组织工程项目的试运、投产、竣工验交及竣工资料的编制、整理3.1.2.7 采办部职责a.负责项目自购材料的采购、验收、运输、保管、发放等管理工作，对所购材料的质量及资料全面负责b.负责组织并参加甲供材料的验收、运输、入库、保管、发放等工作，检查、整理、保管材料的质量证明文件c.负责材料使用的管理控制 3.1.2.8 外协管理部职责a.认真贯彻执行国土资源部、当地部门有关工程的用地政策b.负责与办理本工程临时施工用地工作的有关部门及时协调与沟通，确保工程施工的顺利进行c.负责到地方主管部门办理管线穿越公路、河流、鱼塘等的审批工作d.负责编制外协管理程序文件，组织各施工机组工农员及时做好各机组施工临时用地的征用工作e.配合业主做好永久性征地等测量工作f.负责协调处理好与业主、监理、地方政府部门的工作关系g.认真完成项目经理、部门领导交付的各项工作，对本部门的工作质量负责3.1.2.9质量管理岗位职责1、认真贯彻执行党的路线、方针、政策和国家及上级部门的法令、法规和制度。
2、负责质量管理体系日常运行工作，现场质量监督检查工作3、组织或参与分项、分部、单位工程质量的验收工作4、负责项目工程（产品）的质量监督抽查5、定期对基层QC小组活动进行检查、督促和指导6、负责质量资料收集、整理工作7、负责质检员和焊工的换、取证工作8、负责节能新工艺、新设备、新产品、新材料推广应用工作9、完成领导交办的其他工作3.1.2.9 HSE管理部职责a.制定有关HSE管。
