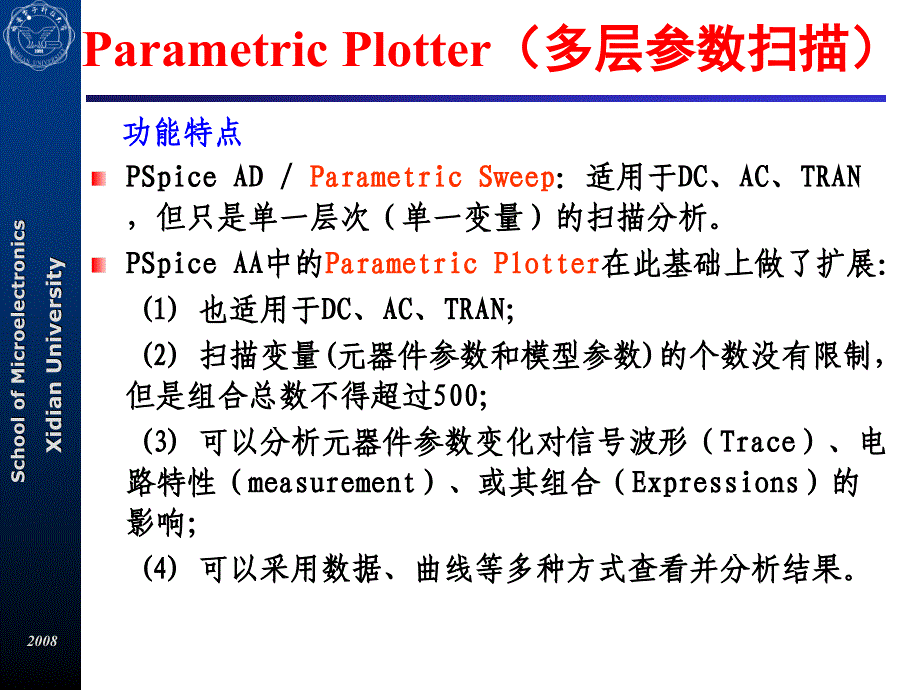

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2008,*,School of Microelectronics,Xidian University,Parametric Plotter,（多层参数扫描）,功能特点,PSpice,AD/,Parametric Sweep,：适用于,DC,、,AC,、,TRAN,，但只是单一层次（单一变量）的扫描分析PSpice,AA,中的,Parametric Plotter,在此基础上做了扩展：,(1),也适用于,DC,、,AC,、,TRAN,；,(2),扫描变量,(,元器件参数和模型参数,),的个数没有限制，但是组合总数不得超过,500,；,(3),可以分析元器件参数变化对信号波形（,Trace,）、电路特性（,measurement,）、或其组合（,Expressions,）的影响；,(4),可以采用数据、曲线等多种方式查看并分析结果Parametric Plotter,的调用步骤,1.,准备工作：绘制好适用于高级分析的电路图2.,调用,Parametric Plotter,模块：,执行,PSpice,/Advanced Analysis/Parametric Plot,3.,在,Sweep Parameters,子窗口选择扫描参数和扫描类型,4.,在,Measurements,子窗口指定待分析的电路特性名称,5.,选择执行,Run/Start Parametric Plot,子命令运行扫描分析,6.,在,Measurements,子窗口名称为,Results,和,Plot Information,的两个表格中分别以数据和曲线方式查看、分析运行结果,实例：分析输出波形与输入信号振幅、频率的关系,设置参数扫描类型（,Sweep Type,）,点击“,Click here to import a parameter from the design property map”,，出现“,Select Sweep Parameters”,对话框。
设置参数扫描取值（,Sweep Values,）,指定扫描层次（,Sweep Variable,）,outer,为最外层,用,inner,后面的数字,(,从,1,开始,),大小表示层次的深浅inner,后面的顺序编号数字越大，表示层次越深选择,measurements,、,Trace,1,、选择,measurement,表达式的方式与其他高级分析模块相同：,(1),调用,measurement,表达式：点击,“,Click here to import a measurement created in,PSpice,”,2),添加,measurement,表达式：从快捷菜单中选择,“,Create New Measurements,”,子命令,选择,measurements,、,Trace,2,、添加,Trace,表达式：执行快捷菜单命令,“,Create New Trace,”,参数扫描结果分析,1.,在,Results,子窗口查看参数扫描结果参数扫描结果分析,2.,扫描分析结果,Trace,的显示：选中,traces,那一列对应的黄色图标后再双击，在,Probe,窗口中即显示出对应的曲线。
参数扫描结果分析,在,Plot Information,子窗口查看参数扫描结果,设置以曲线形式显示扫描分析结果的相关参数，包括：,(1)Plot Name,（曲线编号）,(2)X Axis,（作为,X,轴的扫描变量名称）,(3)Y Axis,（作为,Y,轴的电路特性名称）,(4)Parameter,（作为参变量的扫描变量名称）,(5)Constant,（其他扫描变量的固定取值）在,Plot Information,子窗口中点击”“,Click here to add plot”,，屏幕上弹出,Plot Wizard,对话框，引导用户完成参数设置参数扫描结果分析,设置曲线显示相关参数,(1),选择,Profile,参数扫描结果分析,设置曲线显示相关参数,(2),选择,X,轴变量,除了扫描变量可以选作为,X,轴变量外，也可以从下拉列表中选择,time,（若选择的,profile,为,Transient,）或者,frequency,（若选择的,profile,为,AC,）,参数扫描结果分析,设置曲线显示相关参数,(3),选择,Y,轴变量,参数扫描结果分析,设置曲线显示相关参数,(4),选择参变量,参数扫描结果分析,设置曲线显示相关参数,(5),设置其他扫描变量的取值,参数扫描结果分析,设置曲线显示相关参数,参数扫描结果分析,设置曲线显示相关参数,(6),完成参数设置,参数扫描结果分析,显示曲线,选中一条,Plot,所在行，执行快捷菜单中,Display Plot,命令，选中的,Plot,便显示在,Probe,窗口中,参数扫描结果分析,固定,VAMPL=0.005(,满足小信号条件,),，,V(OUT2),波形与频率的关系,频率越高，输出波形振幅越小，即放大倍数下降,参数扫描结果分析,固定,VAMPL=0.1(,不满足小信号条件,),，,V(OUT2),波形与频率的关系,除了“频率越高，输出波形振幅越小，即放大倍数下降”外，由于输入信号振幅不满足小信号条件，输出波形出现失真。
参数扫描结果分析,输出信号波形与,VAMPL,的关系（,FREQ,为,10kHz,）,VAMPL,较大后，波形失真参数扫描结果分析,以,VAMPL,为参数的放大倍数随频率变化关系随着频率提高，放大倍数下降VAMPL,不满足小信号条件时，等效放大倍数下降。
