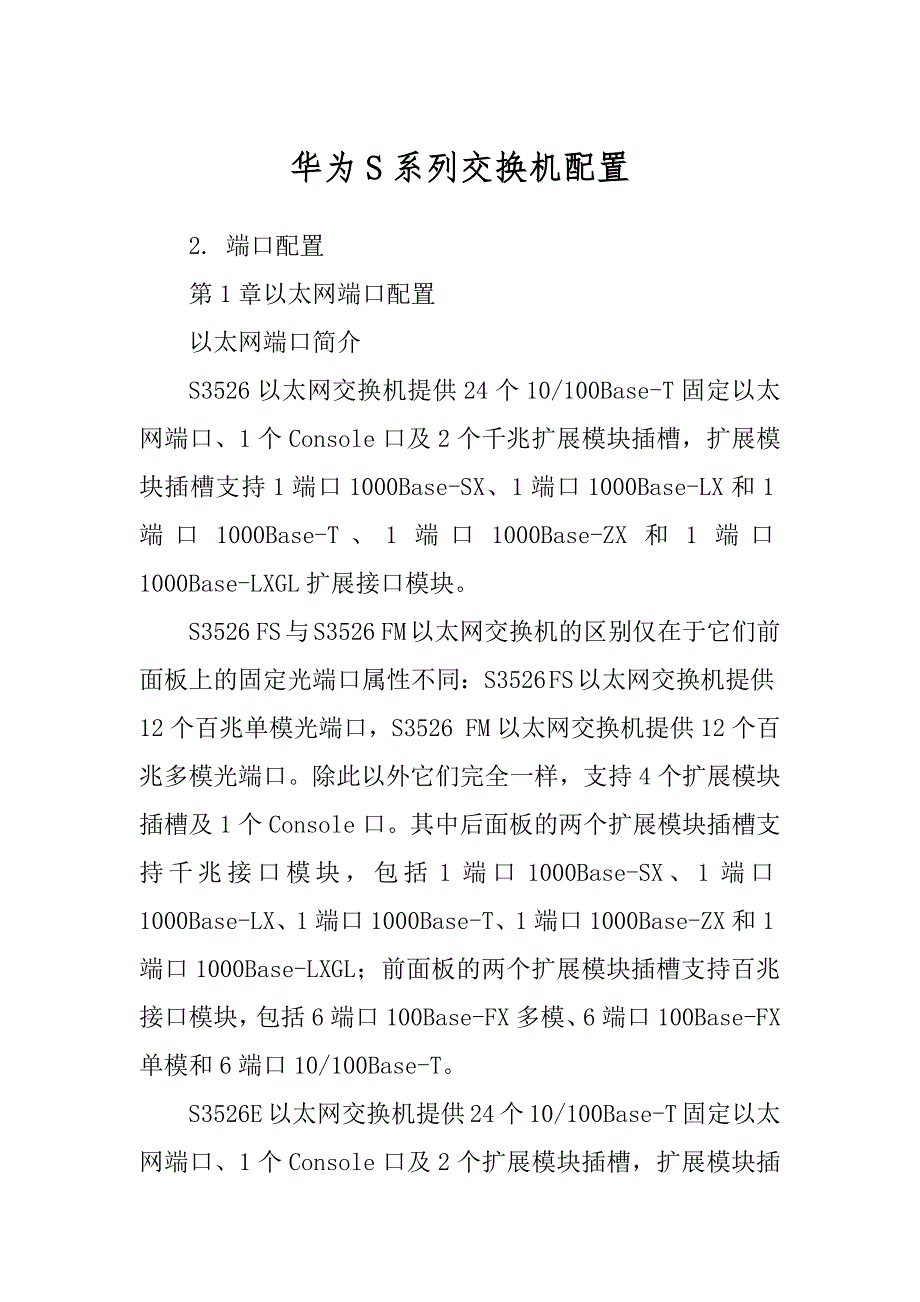

华为S系列交换机配置 2. 端口配置 第1章以太网端口配置 以太网端口简介 S3526以太网交换机提供24个10/100Base-T固定以太网端口、1个Console口及2个千兆扩展模块插槽，扩展模块插槽支持1端口1000Base-SX、1端口1000Base-LX和1端口1000Base-T、1端口1000Base-ZX和1端口1000Base-LXGL扩展接口模块 S3526 FS与S3526 FM以太网交换机的区别仅在于它们前面板上的固定光端口属性不同：S3526 FS 以太网交换机提供12个百兆单模光端口，S3526 FM以太网交换机提供12个百兆多模光端口除此以外它们完全一样，支持4个扩展模块插槽及1个Console口其中后面板的两个扩展模块插槽支持千兆接口模块，包括1端口1000Base-SX、1端口1000Base-LX、1端口1000Base-T、1端口1000Base-ZX和1端口1000Base-LXGL；前面板的两个扩展模块插槽支持百兆接口模块，包括6端口100Base-FX多模、6端口100Base-FX单模和6端口10/100Base-T。
S3526E以太网交换机提供24个10/100Base-T固定以太网端口、1个Console口及2个扩展模块插槽，扩展模块插槽支持1端口1000Base-SX、1端口1000Base-LX和1端口1000Base-T、1端口1000Base-ZX和1端口1000Base-LXGL扩展接口模块、1端口100Base-FX多模模块、1端口100Base-FX单模模块 S3526E FM/S3526E FS以太网交换机的区别也仅在它们前面板上的固定光端口属性不同：S3526E FS以太网交换机提供12个百兆单模光端口，S3526E FM以太网交换机提供12个百兆多模光端口除此以外它们完全一样，支持4个扩展模块插槽及1个Console口其中后面板的两个扩展模块插槽支持百兆接口模块和千兆接口模块，其中百兆接口模块包括1端口100Base-FX多模模块和1端口100Base-FX单模模块，千兆接口模块包括1端口1000Base-SX、1端口1000Base-LX、1端口1000Base-T、1端口1000Base-ZX和1端口1000Base-LXGL；前面板的两个扩展模块插槽支 持百兆接口模块，包括6端口100Base-FX多模、6端口100Base-FX单模和6端口10/100Base-T。
以上以太网交换机支持的以太网端口特性如下： l 10/100Base-TX以太网端口可以工作在半双工、全双工、自协商模式下，可以与其他网络设备协商确定工作方式和速率，自动选择最合适的工作方式和速率，从而大大简化系统的配置和管理 l 100Base-FX多模/单模以太网端口不允许设置为10M或半双工方式,可以设置为full（全双工）或auto（自协商）状态，系统缺省设置为速率是100Mbit/s，工作在全双工模式下100Base-FX 多模以太网端口可以为用户提供1个百兆多模光端口；100Base-FX单模以太网端口可以为用户提供1个百兆单模光端口 l 1000Base-SX/LX以太网端口工作在千兆全双工模式下1000Base-LX可以为用户提供1个千兆单模光端口；1000Base-SX可以为用户提供1个千兆多模光端口 l 1000Base-T以太网端口支持MDI/MDI-X自适应，可以工作在半双工、全双工、自协商模式下当工作在速度为1000M时，只支持全双工和AUTO l 1000Base-ZX长距模块和1000Base-LXGL中距模块各提供1个千兆单模光端口，工作在千兆全双工模式下，其工作模式、速率不能被用户设置。
几种以太网端口的配置基本相同，下面一起介绍 以太网端口配置 1.2.1 以太网端口配置任务列表 要配置以太网端口的相关特性参数，首先要进入以太网端口配置模式，然后对相关参数进行配置 以太网端口主要配置任务列表如下： l 进入以太网端口配置模式 l 打开或关闭以太网端口 l 对以太网端口进行描述 l 设置以太网端口双工状态 l 设置以太网端口速率 l 设置以太网端口的网线类型 l 设置以太网端口的流量控制 l 设置以太网端口广播风暴抑制比 l 设置以太网端口最多可以学习的MAC地址数l 设置以太网端口的工作模式 l 把当前以太网端口加入到指定VLAN l 设置以太网端口缺省VLAN ID l 设置端口的VLAN过滤特性 进入以太网端口配置模式 要对以太网端口进行配置，首先要进入以太网端口配置模式 请在全局配置模式下进行下列配置 表1-1 进入以太网端口配置模式 操作 命令 进入以太网端口配置模式 interface{ interface_type interface_num | interface_name } 进入以太网端口配置模式时参数interface_type取Ethernet或GigabitEthernet。
打开/关闭以太网端口 如果要在物理层上对端口进行关闭或重启，可以使用下面的命令 请在以太网端口配置模式下进行下列配置 表1-2 打开或关闭以太网端口 操作 命令 关闭以太网端口 shutdown 打开以太网端口 no shutdown 缺省情况下，端口为打开状态 对以太网端口进行描述 可以使用以下命令对以太网端口进行必要的描述，以区分各个端口请在以太网端口配置模式下进行下列配置 表1-3 对以太网端口进行描述 操作 命令 设置以太网端口描述字符串 description string 删除以太网端口描述字符串 no description 缺省情况下，端口的描述字符串为空字符串 设置以太网端口双工状态 可以使用以下命令对以太网端口的双工特性进行设置，如全双工、半双工或自协商状态 请在以太网端口配置模式下进行下列配置 表1-4 设置以太网端口双工状态 操作 命令 设置以太网端口的双工状态 duplex { half | full | auto } 恢复以太网端口的双工状态为缺省值 no duplex 需要注意的是，100Base-FX多模/单模以太网端口的工作模式由系统设置为全双工模式，不允许 用户对其工作模式进行配置。
1000Base-SX/LX以太网端口工作在全双工模式下，可以设置为full （全双工）或auto（自协商）状态 缺省情况下，端口的双工状态为auto（自协商）状态 设置以太网端口速率 可以使用以下命令对以太网端口的速率进行设置，如10Mbit/s、100Mbit/、1000Mbit/s或自协商 请在以太网端口配置模式下进行下列设置 表1-5 设置以太网端口速率 操作 命令 设置百兆以太网端口的速率 speed { 10 | 100 | auto } 设置千兆以太网端口的速率 speed { 10 | 100 | 1000 |auto } 恢复以太网端口的速率为缺省值 no speed 10/100Base-TX以太网端口支持10Mbit/s、100Mbit/s两种速率 千兆以太网电口在S3500系列以太网交换机中，速率只能设置1000M或auto；双工只能设置full 或auto设置10M或100M时系统会提示“Not support this operation!”。
千兆以太网光端口只支持1000Mbit/s速率，百兆以太网光端口只支持100Mbit/s速率，都不能设置，在这些端口下使用此命令系统会给出提示“Not support this operation!” 缺省情况下，端口的速率处于auto（自协商）状态 设置以太网端口网线类型 以太网端口的网线有直连网线及交叉网线，可以使用该命令对网线类型进行设置 请在以太网端口配置模式下进行下列配置 表1-6 设置以太网端口网线类型 操作 命令 设置以太网端口连接的网线的类型 mdi { normal | across | auto } 恢复以太网端口的网线类型为缺省值 no mdi 缺省情况下，端口的网线类型为auto（自识别）型 设置以太网端口流量控制 可以使用以下命令对以太网端口的流量控制进行设置：控制流量或不控制流量 请在以太网端口配置模式下进行下列配置 表1-7 设置以太网端口流量控制 操作 命令 开启以太网端口的流量控制 flow-control 关闭以太网端口的流量控制 no flow-control 缺省情况下，端口的流量控制为关闭状态。
设置以太网端口广播风暴抑制比 可以通过该命令，设置端口上允许通过的广播流量的大小，当广播流量超过一定的允许门限后，系统将广播流量作丢弃处理，从而保证网络的业务，使广播所占的流量比例降低到合理的范围 以端口最大的广播流量的线速度百分比作为参数，百分比越小，则允许通过的广播流量也越小；当百分比为100时，则对该端口不做广播风暴抑制 请在以太网端口配置模式下进行下列配置 表1-8 设置以太网端口广播风暴抑制 操作 命令 设置以太网端口的广播风暴抑制比例 switchport broadcast-suppression percent 恢复以太网端口的广播风暴抑制比例为缺省值 no switchport broadcast-suppression 缺省情况下，允许通过的广播流量为100%，即不对广播风暴进行抑制 设置以太网端口最多可以学习的MAC地址数 可以使用该命令来设置以太网端口最多学习到的MAC地址数目 请在以太网端口配置模式下进行下列配置 表1-9 设置以太网端口最多可以学习的MAC地址数 操作 命令 设置以太网端口最多可以学习的MAC地址数 mac-address-table max-mac-count count 恢复以太网端口最多可以学习的MAC地址数为缺省值 no mac-address-table max-mac-count 设置以太网端口的工作模式 以太网端口有三种工作模式：access，multi，trunk。
