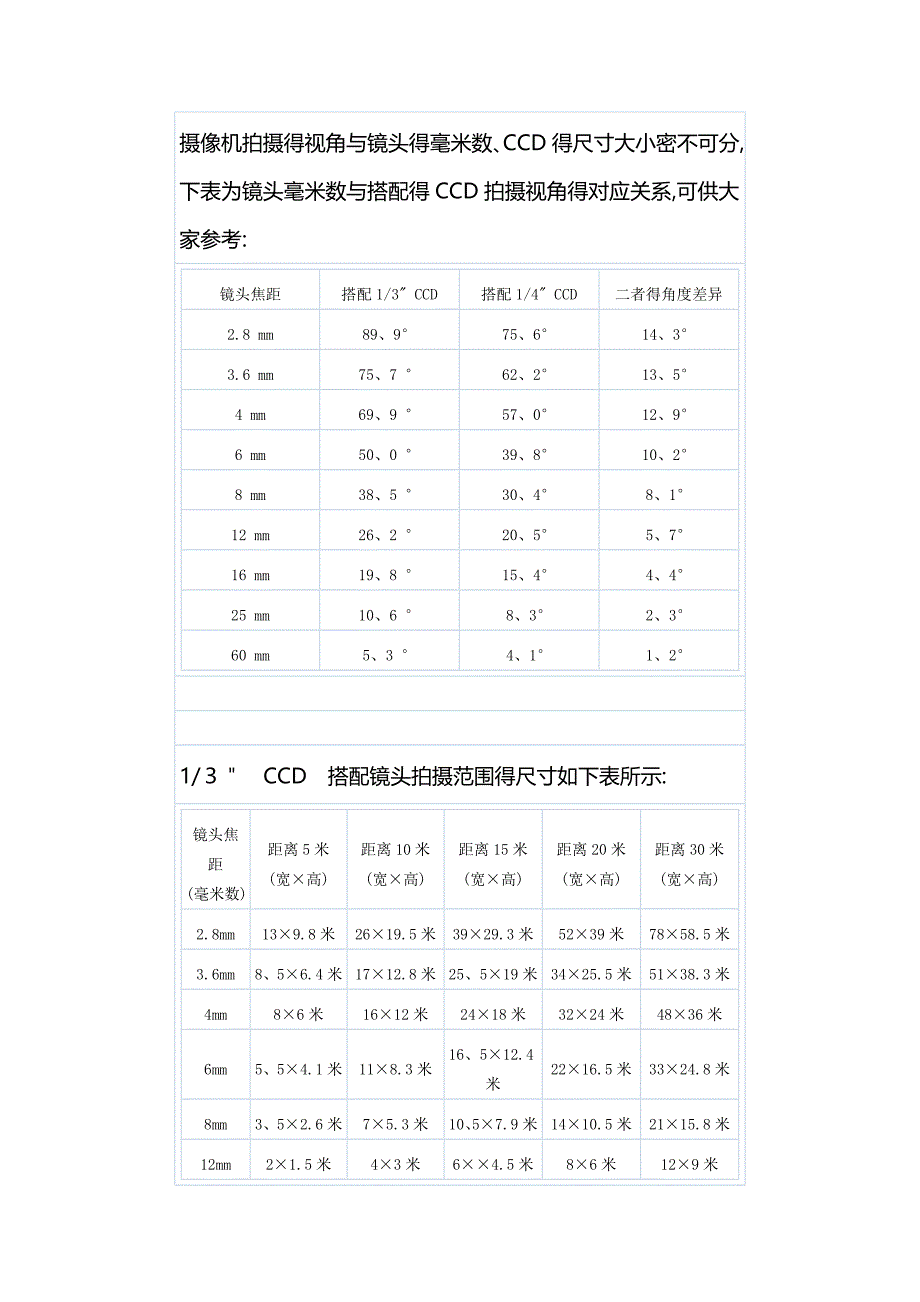

摄像机拍摄得视角与镜头得毫米数、CCD得尺寸大小密不可分,下表为镜头毫米数与搭配得CCD拍摄视角得对应关系,可供大家参考:镜头焦距搭配1/3" CCD搭配1/4" CCD二者得角度差异2.8 mm89、9°75、6°14、3°3.6 mm75、7 °62、2°13、5°4 mm69、9 °57、0°12、9°6 mm50、0 °39、8°10、2°8 mm38、5 °30、4°8、1°12 mm26、2 °20、5°5、7°16 mm19、8 °15、4°4、4°25 mm10、6 °8、3°2、3°60 mm5、3 °4、1°1、2°1/３＂ CCD 搭配镜头拍摄范围得尺寸如下表所示:镜头焦距(毫米数)距离5米(宽×高)距离10米(宽×高)距离15米(宽×高)距离20米(宽×高)距离30米(宽×高)2.8mm13×9.8米26×19.5米39×29.3米52×39米78×58.5米3.6mm8、5×6.4米17×12.8米25、5×19米34×25.5米51×38.3米4mm8×6米16×12米24×18米32×24米48×36米6mm5、5×4.1米11×8.3米16、5×12.4米22×16.5米33×24.8米8mm3、5×2.6米7×5.3米10、5×7.9米14×10.5米21×15.8米12mm2×1.5米4×3米6××4.5米8×6米12×9米16mm1、5×1.1米3×2.3米4、5×3.4米6×4.5米9×6.8米25mm1、3×1米2、5×1.9米3、8×2.9米5×3.8米7、5×5.6米60mm0、5×0.4米1×0.75米1、5×1.1米2×1.5米3×2.3米备注:同样毫米数得镜头搭配１/4"得CＣD芯片拍摄得范围与角度稍微窄一点，但就是拍摄画面中得物体瞧起来要大一点、表中得数据为水平方向得视场角度,如果摄像机装在高处往低处监瞧时,视场角与拍摄范围要稍微大一些，但拍摄画面中得物体要稍微小一点 一、 高速球综述ﻫ 高速球就是一种智能化摄像机前端,全名叫高速智能化球型摄像机，或者一体化高速球智能球,或者简称快球，简称高速球。
高速球就是监控系统最复杂与综合表现效果最好得摄像机前端,制造复杂、价格昂贵,能够适应高密度、最复杂得监控场合 二、 高速球得结构及原理ﻫ 高速球就是一种集成度相当高得产品,集成了云台系统、通讯系统、与摄像机系统,云台系统就是指电机带动得旋转部分，通讯系统就是指对电机得控制以及对图象与信号得处理部分,摄像机系统就是指采用得一体机机心而几大系统之间，起着横向得连接得就是一块主控核心ｃpu与电源部分电源部分通过与各大系统之间供电,很多地方就是采用得二极管、三极管等微电流供电,而核心ｃpu就是实现所有功能正常运行得基础ﻫ 高速球得原理实际上大致就就是以上所说得，而具体来说,高速球采用“精密微分步进电机”实现高速球得快速、准确得定位、旋转所有这一切都就是通过cpu发给得指令来实现得然后将摄像机得图象、摄像机得功能写进高速球得cｐu，实现在控制云台得时候,将图象传输出来,并且能将摄像机得很多功能，例如白平衡、快门、光圈、变焦、对焦等功能同时实现控制ﻫ 一般高速球都分为球心部分、外壳部分及配件部分任何厂家得高速球,都有一个用机架把包一体机机心、控制解码主板与电机云台系统得统一起来得球心部分,然后球心部分跟外壳用螺丝或者别得方式连接起来,球心就是核心部分,外壳一般有多种外观,比如派尔高外观、松下外观、与自己设计得外观。
外壳一般都就是采用铝合金，也有塑料得,铝合金得一般又分为铸造与冲压得两种外壳铝合金得比塑料得好,冲压得比铸造得好下外壳就是透明罩部分，透明罩必须采用光学透明罩,才能保证通光率与图象无变形，同时还要考虑防老化、防破坏、防尘等问题配件部分一般包括支架部分,加热器部分,扇热部分支架包括壁装支架、吊杆支架、表面贴装吸顶、嵌入式吸顶不需要支架，一般室外球都装有扇热得装置，而加热装置只有在严寒地区才选装，室内球原则上没有扇热与加热部分配件还包括电源,一般用得都就是２４伏２到３安电流得变压器供电 高速球有几个主要得硬件部件,首先就是电机，然后就是滑环,然后就是电源部分与控制主板传动得皮带也很重要ﻫ 高速球得通讯问题还有就就是涉及到通讯协议与通讯方式得问题，通讯协议就是指高速球跟主机系统相通讯时候,选择得通讯协议,比如peｌco、曼码、松下、菲利普协议等通讯方式就是指这些通讯协议采用什么方式来进行通讯，比如4８５通讯方式、2３２通讯方式、42２通讯方式、同轴视控通讯方式，一般来讲,高速球都采用4８5通讯方式，而通讯协议各个不同厂家不同 三、高速球得功能特点ﻫ 高速球有几个最基本得功能，第一就是运行速度快、第二就是运行平稳、第三就是定位精确。
ﻫ 1、高速功能:要求预置位速度强调快,基本达到25０度/秒以上;第二手控速度强调平稳,控制灵敏灵活,不能过快,不能生硬，支持变速ﻫ 2、 预置位功能:必须带有64个以上得预置位,同时要求预置位必须准确,断电后也能记忆该预置位 3、 巡航扫描：必须可以设置高速球能在各个预置位之间巡航扫描功能ﻫ 高速球还有有些高级功能： １、 轨迹记忆功能:要求高速球能记忆多条任意得轨迹路线,同时能将轨迹路线通过设置进行调用 2、菜单显示功能：能够显示一个完善得操作菜单,通过菜单进行对运行速度、预置位停留时间、运行模式等得修改,通过菜单能进行摄像机参数得修改,以及编程,自动跟踪、隐私遮蔽等功能 3、 自带报警输入输出:在高速球上加一个报警输入输出模块ﻫ 4、 网络高速球,光纤高速球:在高速球里再集成网络视频服务器模块或者光端机模块ﻫ 四、 高速球与球型云台、中速球、匀速球得区别ﻫ １、中速球分两种，一种就是精密微分步进电机得中速球,一种就是带减速比得步进电机得中速球，第一种相当于一种简化得高速球,而第二种纯粹在原理上差异比较大,第二种得电机微分就是通过减速比电机得电机本身实现得,而高速球就是通过控制芯片里得程序实现得。
因此第二种得中速球会在预置位精确度上与运行速度上远远逊于高速球第一种高速球,一般就是采用得普通单片机进行控制得高速球,功能简化,开发平台较低,采用得元器件也比较低档,比如在电源处理、核心芯片得选择、通讯部分等都就是比较节省得方案，在稳定性、功能性、抗干扰、使用寿命等方面逊于高速球ﻫ 2、匀速球:匀速球一般分为两种,一种就是球型云台内置解码板,而且该解码板也许带有预置位功能,不能旋转360度这种匀速球实际就是球型云台得得外置解码器变成内置一块解码板另一种匀速球就就是采用得上诉中速球中得带减速比得步进电机作为云台部分得匀速球,一般可以再加一个导电滑环可以实现３６０度连续旋转，这种匀速球因为电机本身得扭矩与参数限制,速度提不高,预置位不准,但就是技术简单,不需要多少软件支持ﻫ 3、球型云台:球型云台采用得电机完全跟高速球不一样,采用得就是直流电机,不需要程序，通过对电流得控制进行对电机得控制,即“通电即转”得原理直流电机制造简单、使用面广、成本低，但就是寿命短、扭矩小(导致速度慢)、不容易控制（导致不平稳，不能精确定位)球型云台一般需要配置解码器,而解码器得原理一般采用一组继电器对电流脉冲进行控制,然后实现对直流电机得云台进行控制,这种继电器相对简单、成本低、用量广、但就是控制电流远远不如芯片指令得控制，属于一种很落后与简单得技术。
4、以上就是从原理上讲差别,在具体上,球型云台与采用减速比得步进电机得中速球,一般就是装一体机整机,不涉及到摄像机与球机得通讯问题,而高速球采用得就是摄像机机心,必须讲摄像机得端口协议及功能写入到高速球里,所以在选择高速球时,一般配置得一体机就是不能让客户自己安装得 五、 在销售中常遇到得客户得问题 1、首先询问客户得情况,根据情况给她选择合理得高速球：询问使用场合,一般大型、机场、海关、交警、博物馆等采用得都就是高档得高速球,同时内置得一体机都采用得就是最好得一体机然后一般工厂、学校、医院、大楼等采用得都就是中档或者中档以下得高速球,而超市或者小区采用得都就是比价廉价得高速球或者低速球 ２、询问安装得位置，不同得安装位置选择内置得摄像机机心不一样,安装方式也不一样一般室内得高速球采用纯彩色得一体机,变焦范围小一些,起始焦距小一些得,特别就是具有广角镜头得一体机，比如采用16倍ＬG,18倍ｓｏny得，22倍日立得,22倍世林得等室内球一般根据客户现场情况,采用室内壁装悬挂,吊杆悬挂、室内表面吸顶,嵌入式吸顶等方式室外得高速球一般采用彩色低照度或者彩转黑得一体机，而且一般要采用质量更好得一体机,比如采用LG２2倍、2７倍,世林22倍,ｓoｎy１8倍，soｎy26倍,日立23倍等彩转黑一体机机心。
根据客户得情况,选择价位不同得一体机机心 ３、客户购买得时候,要注意考虑主机得配套问题,询问主机得控制协议,如果不匹配要准备协议转换器 4、高速球最容易出现得损坏问题：客户得接线不当、防水没处理好导致进水,雷击烧坏,球机本身得问题 5、高速球得使用场合：路口人流量比较集中得地方,跟踪活动目标得地方,目标区域需要变焦放大得地方,需要联动报警录像得地方ﻫ 相关延伸：高速球解析。
