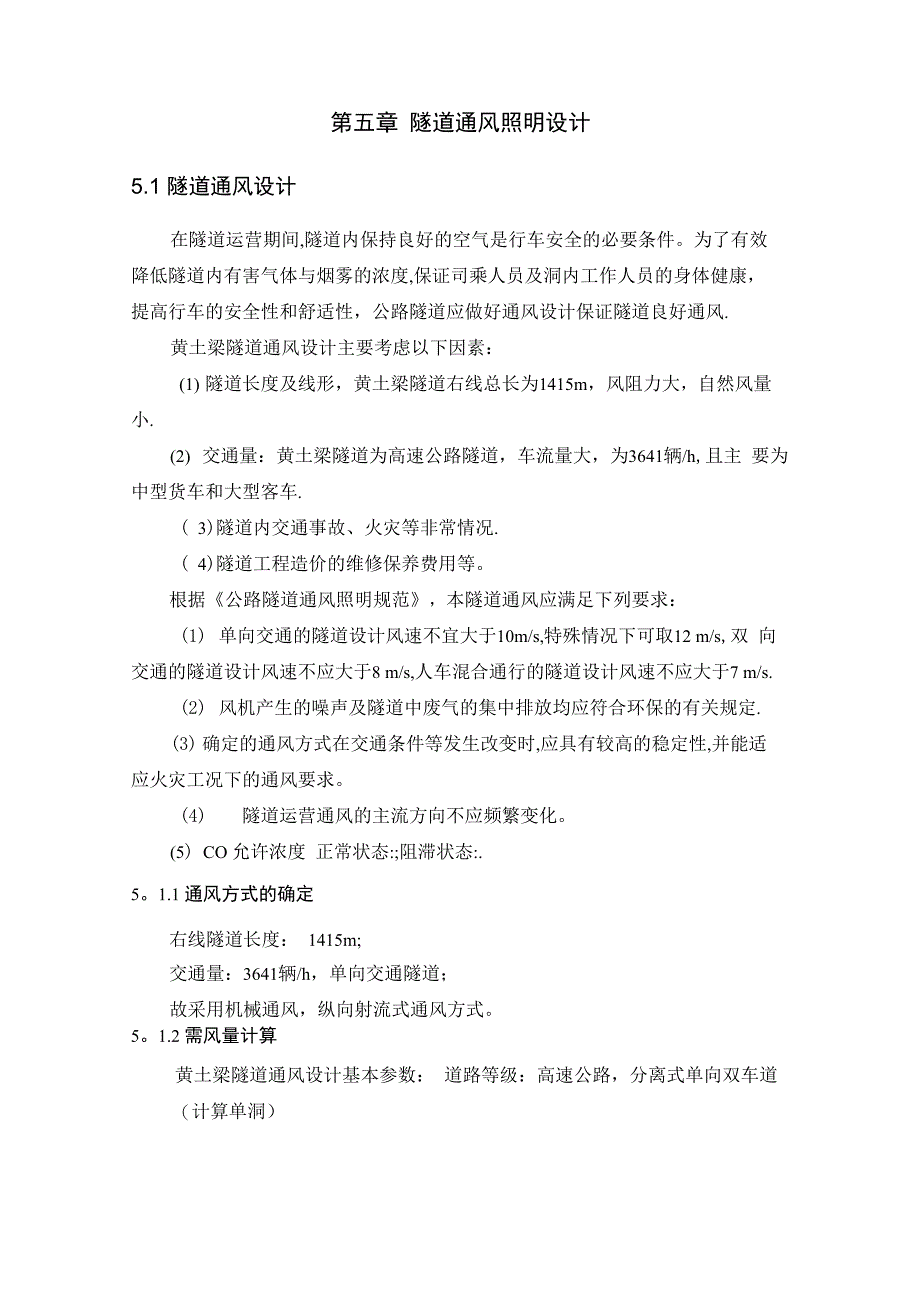

第五章 隧道通风照明设计5.1 隧道通风设计在隧道运营期间,隧道内保持良好的空气是行车安全的必要条件为了有效 降低隧道内有害气体与烟雾的浓度,保证司乘人员及洞内工作人员的身体健康， 提高行车的安全性和舒适性，公路隧道应做好通风设计保证隧道良好通风.黄土梁隧道通风设计主要考虑以下因素：(1) 隧道长度及线形，黄土梁隧道右线总长为1415m，风阻力大，自然风量 小.(2) 交通量：黄土梁隧道为高速公路隧道，车流量大，为3641辆/h,且主 要为中型货车和大型客车.( 3)隧道内交通事故、火灾等非常情况.( 4)隧道工程造价的维修保养费用等根据《公路隧道通风照明规范》，本隧道通风应满足下列要求：(1) 单向交通的隧道设计风速不宜大于10m/s,特殊情况下可取12 m/s,双 向交通的隧道设计风速不应大于8 m/s,人车混合通行的隧道设计风速不应大于7 m/s.(2) 风机产生的噪声及隧道中废气的集中排放均应符合环保的有关规定.(3) 确定的通风方式在交通条件等发生改变时,应具有较高的稳定性,并能适 应火灾工况下的通风要求4) 隧道运营通风的主流方向不应频繁变化5) CO 允许浓度 正常状态:;阻滞状态:.5。
1.1 通风方式的确定右线隧道长度： 1415m;交通量：3641辆/h，单向交通隧道；故采用机械通风，纵向射流式通风方式1.2 需风量计算黄土梁隧道通风设计基本参数： 道路等级：高速公路，分离式单向双车道（计算单洞）行车速度：100km/h空气密度：隧道起止桩号、长度、纵坡和平均海拔高度：右线桩号：K25+705〜K27+120,长 1415m；纵坡:K25+705〜K26+600 为 07%的上坡,K26+600〜K27+120为-06%的下坡；隧道的平均海拔高度H=1115m隧道断面面积：隧道当量直径：设计交通量:3641辆/h交通量组成:表 5.1 交通量组成表比例小客车相应车型汽油车柴油车小客20.10%732732100%大客1840%670335100%小货930%339169100%中货3310%120560350%50%大货1790%652326100%拖挂1.20%4415100%合计100%36412179隧道内平均温度：（1）CO 排放量① CO 基准排放量：② 考虑 CO 的车况系数为:③ 根据规范,分别考虑工况车速 100km/h, 80km/h, 60km/h, 40km/h, 20km/h和10km/h（阻滞条件下）的速度修正系数和车密度修正系数如表5。
2所示：表 52 不同工况下的速度修正系数和车密度修正系数取值表工况车速（km/h）1008060402010i=07%1.3101.01.00.908i=—0.6%1.21.01.01.0080.807511.536④ 考虑 CO 的海拔高度修正系数⑤ 考虑 CO 的车型系数如下表：表 5.3 考虑 CO 的车型系数表车型各种柴油车汽油车小汽车旅行车、轻型货车中型货车大型货车112.557⑥ 计算各工况下全隧道 CO 排放量：=36425当 v=100km/h 时其他工况车速下CO的排放量用同样的方法计算，得出计算结果如表5.4:表 54 各工况车速下 CO 的排放量工况车速（km/h）1008060402010CO 量（）0 01520.01500 02000 03010.05190.068⑦ 最大 CO 排放量：由上述计算可以看出，在工况车速为 20km/h 时， CO排放量最大，为2）稀释CO的需风量① 根据规范要求，CO设计浓度为：正常行驶，发生事故时（20min）② 隧道设计温度=20°C,换算成绝对温度T=273+20=293K③ 隧道大气压无实测值，按下式计算:④ 稀释 CO 的需风量:代入数值得：（ 3）烟雾排放量① 取烟雾基准排放量为：② 考虑烟雾的车况系数：③ 根据规范，分别考虑工况车速 100km/h， 80km/h， 60km/h,40km/h， 20km/h 和10km/h （阻滞条件下）的速度修正系数和车密度修正系数及不同车速下的烟雾设计浓度K如表5。
5所示:表 55 不同工况下的速度修正系数和车密度修正系数取值表工况车速（km/h）1008060402010i=0.7%2.62680.68i=-0850.760.540540.60.7511536K0 006500070.00750.00900100.010④ 柴油车交通量如下:柴油车:大客车 335，中货车 302，大货车 326，拖挂车 15⑤ 考虑烟雾的海拔高度修正系数:代入数值得:⑥ 考虑烟雾的车型系数如表 5.6 所示:表 56 考虑烟雾的车型系数表柴油车轻型货车中型货车重型货车、大型货车、拖挂车集装箱车0.4101.53〜4⑦ 计算各工况下全隧道的烟雾排放量:代入相关数值得:其他工况下的烟雾排放量如用同样的方法计算，计算结果列入表 5.7表 5.7 各工况车速下的烟雾排放量工况车速（km/h）1008060402010CO 量（）1 83352.0811.790215829754080（4）稀释烟雾的需风量为:式中：K-—烟雾的设计浓度；代入相关数值,并将计算结果列入表 5 8表 5.8 各工况车速下稀释烟雾的需风量工况车速（km/h）1008060402010需风量（）282。
08297.39238 67239 7829754080由上表可以看出工况车速为10km/h （阻滞条件）时，需风量最大，为408.（5）稀释空气内异味的需风量 取每小时换气次数为 5 次，则有： 由此可以看出，本隧道通风量由稀释烟雾的需风量决定，为5.1 3 通风计算通风阻抗力： 式中：-—隧道入口阻力系数,取 06;-—隧道墙面摩阻损失系数，取 0 代入相关数值得： 自然风阻力： 式中：-—自然通风引起的隧道内平均风速，取 2.8m/s 代入数值得： 交通风风力: 式中： 其中：--小型车正面投影面积，取 2.13m2；--小型车空气阻力系数，取 05; ——大型车正面投影面积，取 5.37m2；--大型车空气阻力系数,取 1.0； ——大型车混入率，本隧道中大车混入率为 56％ 代入公式得：因此,隧道内所需的升压力为：（3）900 型射流风机所需台数900 型射流风机每台的升压力计算：式中：——射流式通风机安装位置摩阻损失折减系数，本隧道取 0.87；代入得故：合计需要11台 900型风机，按每组 2台布置，可布置6组共 12 台，具有一 定的安全储备4)1000 型射流风机所需台数1000 型射流风机每台的升压力式中：—-射流式通风机安装位置摩阻损失折减系数,本隧道取 0。
87；代入得：故:合计需要6 台 1000型风机，按每组 2台布置，可布置 3组共 6 台，具有一定的安全储备1.4 风机设置选用900 型射流风机，按每组2 台布置，布置6组共 12 台,每组风机间距为200m2 隧道照明设计隧道照明是消除隧道内驾驶所引起的各种视觉问题的主要方法由于隧道照 明不分昼夜，电光照明消耗费用较高，因此，必须科学的设计隧道照明系统，充 分利用人的视觉能力,使隧道照明系统安全可靠，经济合理黄土梁隧道大致为东西走向，隧道左右线分别设置洞外和洞内照明，洞外照 明为接近段，洞内照明为:入口段、过渡段、中间段和出口段，照明计算以照明 灯具的资料为基础数据，并考虑了隧道内采用水泥混凝土路面为计算条件. 51 洞外接近段照明在照明设计中，车速与洞外亮度是两个主要的基准值，本隧道设计车速为 100km/h，洞外亮度参照规范取5000在洞口土建完成时，应采用黑度法进行懂外 亮度实测.实测值与设计值的误差如超出±25%，应调整照明系统的设计接近段长度取洞外一个照明停车视距Ds，对于纵坡为07%,设计时速为 100km/h，取Ds=155m因此接近段长度取155m，接近段位于隧道洞外，其亮 度来自洞外的自然条件，无需人工照明。
52 洞内照明（1）入口段 入口段的照明亮度计算： 式中：k--入口段亮度折减系数，本隧道按规范取值为 0.045； ——洞外亮度，本隧道设计为5000cd/m2代入数值得：入口段长度计算： 式中：——入口段长度；——照明停车视距，本隧道按规范取值为 155m； h—-洞口内净空高度,本隧道设计为7代入数值得： 入口段照明由基本照明和加强照明两部分组成，基本照明灯具布置与中间段 相同，同样选用功率为 150W 的夜灯（兼紧急照明， UPS 供电），灯具对称排列 布置，加强照明由功率400W的加强灯组成，间距为1m,入口段灯具从洞口以内 10m 开始布置2） 过渡段 在隧道照明中，介于入口段与中间段之间的照明区段称为过渡段其任务是解决从入口段高亮度到中间段低亮度的剧烈变化给司机造成的不适应现象，使之 能有充分的适应时间过渡段由三个照明段组成,各段照明要求和设计如下：① 过渡段亮度计算：基本照明与中间段相同，加强照明由250W功率的加强等间距2m对称排列 布置，过渡段长度根据规范取=106m.② 过渡段亮度计算：基本照明与中间段相同，加强照明由功率为250W的加强灯组成，对称排列 布置，间距8m，均匀布置在基本照明之间，其长度按规范中规定取。
③ 过渡段亮度计算： 采用基本照明，不设加强照明,本段长度根据规范取.（3） 出口段本隧道为单向交通隧道，设置出口照明段,出口段长度取60m,亮度取中间 段亮度的5倍•基本照明设置与中间段相同，加强照明为功率400W的加强灯， 设置数量与基本照明灯相同4）中间段中间段的照明任务是保证停车视距，中间段的照明水平与空气透过率、行车 速度以及交通量等因素有关根据《公路隧道通风照明设计规范》，中间段照明为9.0cd/m2，中间段的照 明选用功率150W的夜灯（兼紧急照明，UPS供电），灯具对称排列布置，灯具 横向安装范围为行车道左右55m处，安装高度为5.1 m，纵向间距6m,灯具纵 向与路面保持水平,横向倾角为10°5，洞外引洞照明隧道洞外引道布灯长度与路面亮度按规范，长度取180m，路面亮度取2 0cd/m2，因此光源考虑采用150W高压钠灯，灯具间距为8m5.2.3 照明计算中间段照明计算：（1）路面平均水平照度计算：表 59 中间段照明计算表光源高压钠灯。
