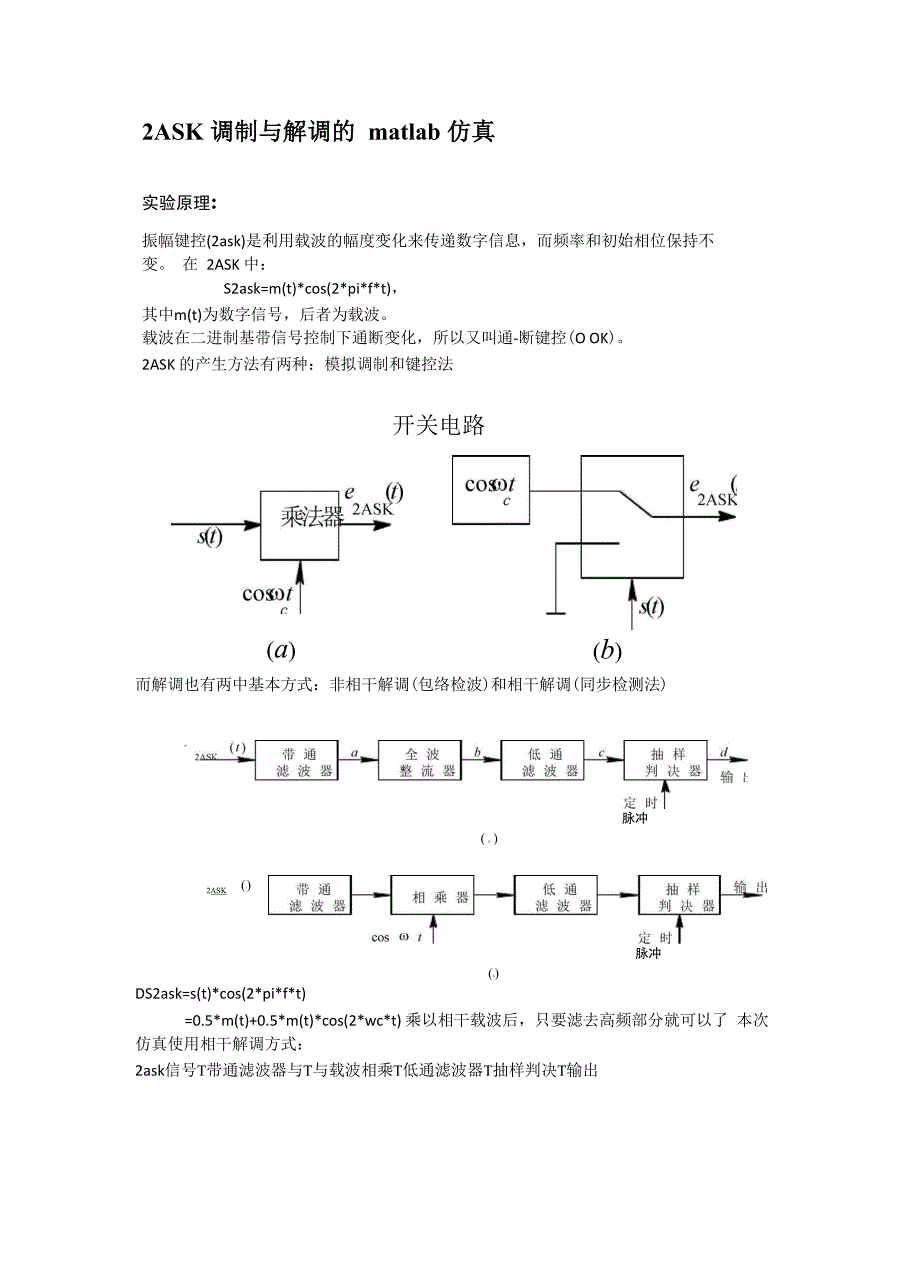

2ASK 调制与解调的 matlab 仿真实验原理:振幅键控(2ask)是利用载波的幅度变化来传递数字信息，而频率和初始相位保持不变 在 2ASK 中：S2ask=m(t)*cos(2*pi*f*t)，其中m(t)为数字信号，后者为载波载波在二进制基带信号控制下通断变化，所以又叫通-断键控(O OK)2ASK 的产生方法有两种：模拟调制和键控法开关电路(b)(a)而解调也有两中基本方式：非相干解调(包络检波)和相干解调(同步检测法)e脉冲( a )2ASK(/)脉冲(b)DS2ask=s(t)*cos(2*pi*f*t)=0.5*m(t)+0.5*m(t)*cos(2*wc*t) 乘以相干载波后，只要滤去高频部分就可以了 本次仿真使用相干解调方式：2ask信号T带通滤波器与T与载波相乘T低通滤波器T抽样判决T输出产生步骤与相应仿真图：1.产生信源a=randint(1,10,2);%生成的(1,10)矩阵的随机二进制数字，标量为正，取值为[0,2-1]2.产生载波f=50;carry=cos(2*pi*f*t);3．进行 2ask 调制st=m.*carry;(m=a(ceil(10*t+0.01)); %保证在 t=0, 0.999 之间的时候，每次 t 的跳跃都会产生整数倍的“增益”)2ASK信号0 對"口 丁』毎二1 12调制信号频谱80I I I1 1T11:60!40■ I I I1 hi 1l,,11-U& -120 100-80 -6 0|、 a■40 -20-! '! f02040可以清楚的看到， 2ask 实现了频谱的搬移，将基带信号 搬移到了 fc=50hz 的频率上 而且若只计频谱的主瓣则有：B2ask=2fs=10, fs=1/Ts=5 其中 Ts为一个码元宽度即：2ask信号的传输带宽是码元传输速率的2倍3. 加高斯噪声nst=awgn(st,70);4.相干解调之乘以相干载波(带通滤波器省略) nst=nst.*carry;5 … 秉以.相干载漓后的信蓦 '亠■■u删0 0.2 0.40.6 0.811.2gJrT 2F¥1卜击卜rh 口只二甘i匸=乘以相干裁液后的频谱150 -唸］「 1, —A— 1, , 「-200 -150 -100 -50 0 50 100 150 200■ ■ I I I I ■ I I I I I I利用相干载波作用，得到最初的数字基带信号，并且将高频信号搬移到1OOhz的频率上。
5. 低通滤波器wp=2*pi*2*f*0.5;%通带截止频率ws=2*pi*2*f*0.9;%阻带截止频率Rp=2;%Rp是通带波纹，As是阻带衰减As=45;[N,wc]=buttord(wp,ws,Rp,As,'s');%计算巴特沃斯滤波器阶次和截至频率 [B,A]=butter(N,wc,'s');%频率变换法设计巴特沃斯低通滤波器 h=tf(B,A); %转换为传输函数dst=lsim(h,nst,t);%画出系统h对由nst和t描述的输人信号的时间响应经过低通滤波器后的信号10 0.2 0.4 0.6 0.8 1 12通带截止频率50hz，阻带截止频率90hz6.抽样判决k=0.25;pdst=1*(dst>0.25);经过抽样利庚后的信号1 F00.20.40.60.8抽样判决过程中会产生延时是因为判决标准为0.25，只有当输入信号＞0.25时才判决为1仿真结果：结论:本设计分为调制电路和解调电路两部分，调制电路选用的是乘法器实现，它是由数字基带信号和载波相乘得到的解调部分选用的是相干检波法来实现解调，2ASK已调信号经过 低通滤波器滤波，再经抽样判决输出二进制基带信号设计过程中遇到了很多麻烦，由于理解能力差，对这些理论知识从来都是一知半解，以 前掌握的东西也因长时间不用而逐渐淡忘。
此次设计，通过各方面查找资料及老师的耐心指 导才对2ASK调制解调有了初步认识，也对我们专业所学知识及发展方向有了新的见解单 纯的理论知识如果死记硬背固然可以熟记于心，但缺乏实践的知识对于以后的运用也不过是 一张白纸，只有理论联系实践才算是真正的掌握。
