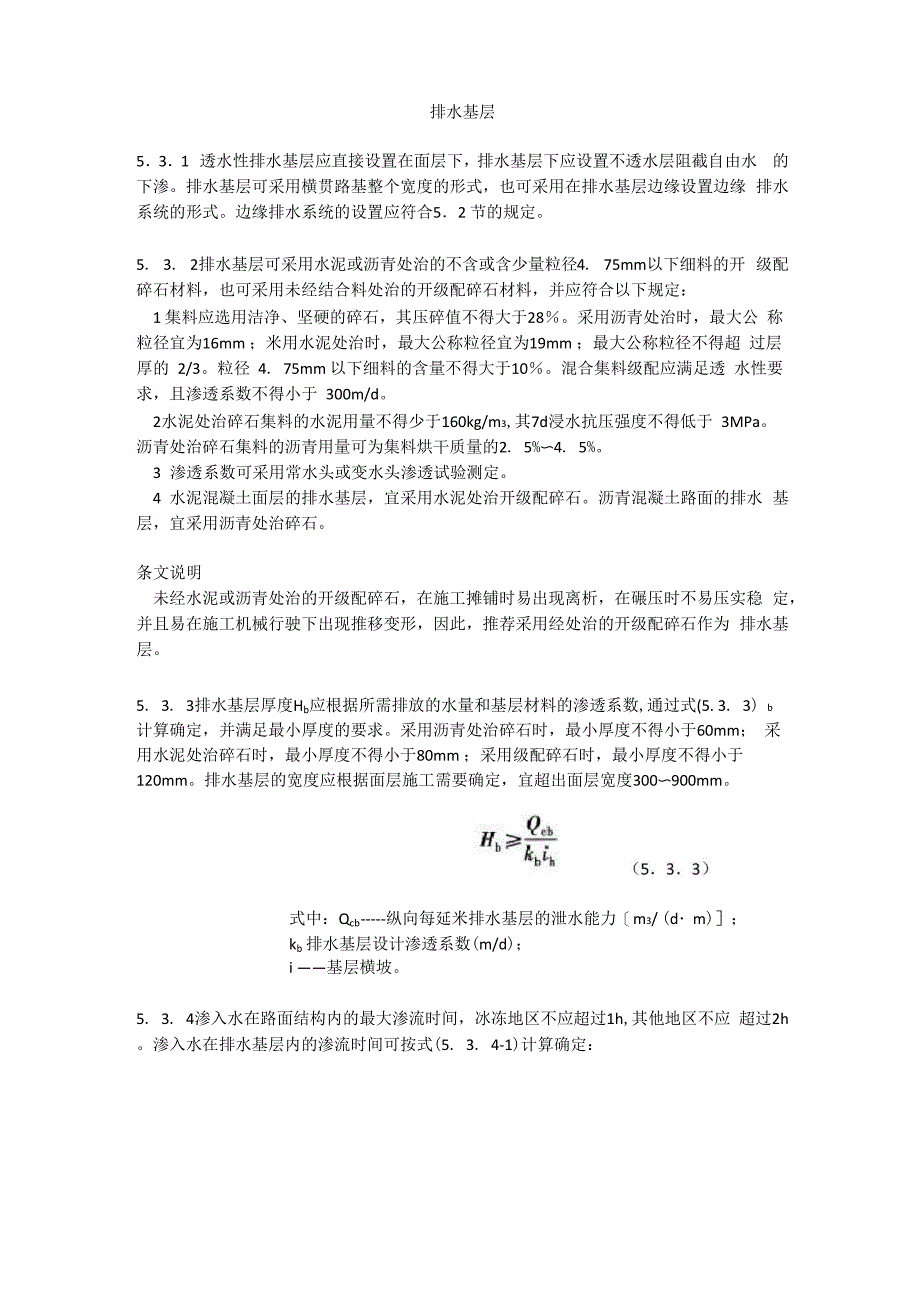

排水基层5．3．1 透水性排水基层应直接设置在面层下，排水基层下应设置不透水层阻截自由水 的下渗排水基层可采用横贯路基整个宽度的形式，也可采用在排水基层边缘设置边缘 排水系统的形式边缘排水系统的设置应符合5．2 节的规定5. 3. 2排水基层可采用水泥或沥青处治的不含或含少量粒径4. 75mm以下细料的开 级配碎石材料，也可采用未经结合料处治的开级配碎石材料，并应符合以下规定：1 集料应选用洁净、坚硬的碎石，其压碎值不得大于28％采用沥青处治时，最大公 称粒径宜为16mm ；米用水泥处治时，最大公称粒径宜为19mm ；最大公称粒径不得超 过层厚的 2/3粒径 4. 75mm 以下细料的含量不得大于10％混合集料级配应满足透 水性要求，且渗透系数不得小于 300m/d2水泥处治碎石集料的水泥用量不得少于160kg/m3,其7d浸水抗压强度不得低于 3MPa沥青处治碎石集料的沥青用量可为集料烘干质量的2. 5%〜4. 5%3 渗透系数可采用常水头或变水头渗透试验测定4 水泥混凝土面层的排水基层，宜采用水泥处治开级配碎石沥青混凝土路面的排水 基层，宜采用沥青处治碎石条文说明未经水泥或沥青处治的开级配碎石，在施工摊铺时易出现离析，在碾压时不易压实稳 定，并且易在施工机械行驶下出现推移变形，因此，推荐采用经处治的开级配碎石作为 排水基层。
5. 3. 3排水基层厚度Hb应根据所需排放的水量和基层材料的渗透系数,通过式(5. 3. 3) b计算确定，并满足最小厚度的要求采用沥青处治碎石时，最小厚度不得小于60mm； 采用水泥处治碎石时，最小厚度不得小于80mm ；采用级配碎石时，最小厚度不得小于 120mm排水基层的宽度应根据面层施工需要确定，宜超出面层宽度300〜900mm式中：Qcb 纵向每延米排水基层的泄水能力［m3/ (d・m)］；kb 排水基层设计渗透系数(m/d)；i ——基层横坡5. 3. 4渗入水在路面结构内的最大渗流时间，冰冻地区不应超过1h,其他地区不应 超过2h渗入水在排水基层内的渗流时间可按式(5. 3. 4-1)计算确定：式中：T 渗流时间（h）；ne—— 排水基层的有效空隙率； eLt 渗流路径长（m ）；kb 排水基层设计渗透系数（m/s）；J0 路面合成坡度；i ――基层纵坡z5．4 排水垫层5．4．1 排水垫层宜采用横贯路基整个宽度的形式，也可采用结合边缘排水系统的形式 其厚度不宜小于0. 15m路基为路堑或半路堑时，挖方坡脚处还应设置纵向集水沟和 排水管，如图 5．4．1 所示图 5.4.1 排水垫层排水系统示意图1-面层； 2-基层； 3-垫层； 4-排水垫层； 5-集水沟； 6-排水管5. 4. 2 排水垫层宜选用开级配集料（砂或砂砾石），其级配应满足以下要求：5d15%5d85D50^25d50d60/D!0^20式中：D 开级配集料在通过率为x%时的粒径（mm）；xd 路基土级配在通过率为x%时的粒径（mm）。
x条文说明排水垫层材料需要同时满足透水和反滤的要求，因此对级配要求较严格根据反滤准 则，并结合工程经验，提出了对排水垫层级配的要求。
