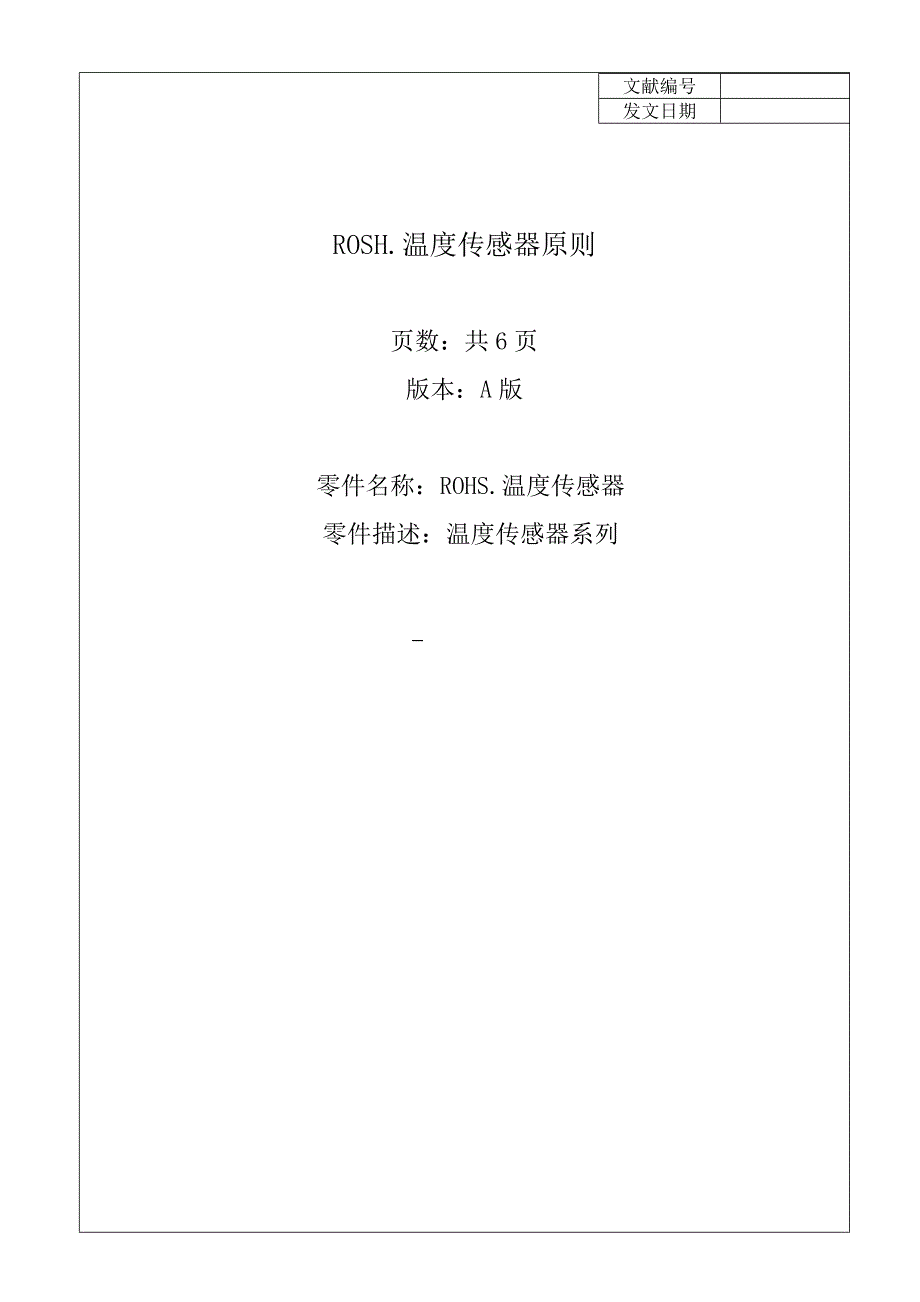

文献编号发文日期ROSH.温度传感器原则页数：共6页版本：A版 零件名称：ROHS.温度传感器 零件描述：温度传感器系列 ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第1页更改页序号更改内容供应商库存与否能消耗修改人修改时间执行时间ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第2页目录序号页1使用范畴32引用原则33技术规定33.1外形尺寸33.2材料构造33.3工作特性33.4命名规则3.5电气参数4检查与测试4-55包装及其她规定56附录6ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第3页1 合用范畴本原则规定了ROHS.R(25℃)=50KΩ±1%， B25℃/50℃=3950系列温度传感器外形、材质、机械参数、电气参数、检查与测试、包装、贮存等规定2 引用原则研发电路设计需要3 技术规定3.1 温度传感器外形构造尺寸单位：mm3.2 材料构造尺寸物料编码ABCDXH端子颜色30±3mm25 mm435±5 mm525±10 mm白色30±3mm25 mm1110±10 mm1200±10 mm红色30±3mm25 mm435±5 mm525±10 mm红色30±3mm25 mm660±10 mm750±10 mm红色30±3 mm25 mm935±10 mm1025±10 mm白色序号名称材质/规格备注1负温度系数热敏电阻R25=50K，B3950误差精度：±1%2金属外壳ф5×25mm铜镀镍一端封闭，一端用黑色环氧树脂密封3导线24AWG 铁氟龙线（黑色）耐温：200℃ 4白色黄蜡管ф2.5 ——5黑色热缩套管ф3*30mm—6端子XH-2P ——3.3 工作特性项目技术规定工作温度-20℃ - +150℃最大功率5mW（MAX）耗散系数δmax：2.5mW/℃时间常数τmax：10S3.4 命名规则例如：英文标号的简写 +长度和插头型号及颜色+零功率电阻+B值+长度 温度传感器（ROHS) TS-XH (白-2P)-503-3950-525MM3.5电气参数测试项目参数规定测试条件零功率电阻R(25℃) = 50KΩ±1%1、 测试温度规定25℃±0.1%，测试仪表精度≤±0.2%；2、 质量特性：B级；3、 抽样水平：20个；B值B25/50 = 3950±1%1、 测试温度规定25℃±0.1%，50℃±0.1%，测试仪表精度≤±0.2%；2、 B=Ln(R25/R50)/(1/273.15+50)-1/(273.15+25)；3、质量特性：B级；4、抽样水平：20个；耐压无击穿、闪烁、损伤1、1500VAC/1Min(最大漏电流2mA）；2、质量特性：B级；绝缘电阻≥100MΩ1、500VDC；2、质量特性：A级；编制/日期原则化/日期标记处数更改文献号签名日期审核/日期ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第4页4 检查与测试项目技术规定检查措施检工具外观质量1．引线柔软、有光泽、无露铜、无破损、无压痕；感温头头部完好无破损、无裂纹；感温头和导线、端子和导线结合牢固、无脱落、无松动；引线：200℃ UL 24AWG黑色双排线 线耳材质：铜镀镍。
2、金属部件无氧化、无锈迹，无裂纹；3、插座端子无锈迹、无氧化、无变形、无折断、无松脱；4．规定用防静电包装，|静电电压|≤0.2KV5．附有供应商的出厂检查报告，报告内容必须与实物一致6. 外包装及最小包装规定贴有RoHS标记，并提供合格RoHS报告目测外形尺寸1. 测量本体长、宽、高，引脚长度、间距用游标卡尺测试游标卡尺零功率电阻将传感器头部浸入25℃-95℃的恒温槽中，并在该温度点上保持20min 用相应精度的万用表测出该点温度相应的电阻值精度万用表恒温槽耐压无击穿、无闪烁、无损伤将传感器头部(浸入水中)和引线间施加交流1500v电压(最大漏电流为2mA)1min质量特性：B级.耐压测试仪绝缘电阻绝缘电阻不不不小于100MΩ或符合产品规格书规定将传感器头部(浸入水中)和引线间施加直流500V电压时绝缘电阻测试仪跌落将传感器从1M的高度跌落到测试工装上（五次以上），外观无损伤，性能测试符合规定测试工装拉力测试无脱落、无断裂1、 传感器头部和导线经受30N拉力，无脱落、无裂痕；2、 导线和端子座经受30N拉力，无脱落、无裂痕；3 导线与端子经受30N拉力，无脱落、无裂痕拉力计整机匹配相应型号样品装入相应的整机老化至少2小时，规定无异常整机双85测试1、将传感器放在温度85±2℃，相对湿度82%～85%的环境中放置2h后,测试其耐压值,(1500 VAC/1min /2mA),耐压值应符合规定；规定温度点的电阻值和常数B值的变化率(相对初始值) ≤3%，绝缘电阻 ≥50MΩ，耐压≥1500VAC(1min).高温高湿箱冷热冲击1、将传感器放置在-25℃恒温环境下30MIN，然后在105℃环境中放置30MIN为一种周期，循环5个周期，然后在室温25℃下放置1h后测试常数B值的变化率(相对初始值) ≤3%交变湿热箱编制/日期原则化/日期标记处数更改文献号签名日期审核/日期ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第5页续上表：项目技术规定检查措施检查工具低温贮存实验后用测试，规定温度点的电阻值和常数B值的变化率(相对初始值) ≤3%，绝缘电阻 ≥100MΩ，耐压≥1500VAC(1min).将传感器放在-25±5℃，放置1000h后取出，在常态（温度25±3℃ 湿度40－80%）下恢复1h 低温箱高温贮存实验后测试；规定温度点的电阻值和常数B值的变化率(相对初始值) ≤3%，绝缘电阻 ≥100MΩ，耐压≥1500VAC(1min)；将传感器放在105±2℃，放置1000h后，取出在常态（温度25±3℃ 湿度40－80%）下恢复1h，实验后测试高下温高温工作传感器应能始终可靠稳定地工作，用电压表监视其输出电压应基本保持不变。
将传感器放在100±2℃的环境下并加额定工作电压8h 高温箱★RoHS测试供应商提供第三方RECH检测报告及提供声明函RoHS测试仪检查规定及注意事项：1、此检查与测试项目引用“《电子元器件评价检查原则》”；2、所有项目按《抽样原则》执行5 包装及其她规定1．内外包装标示明确（涉及供应商名称.产品名称.规格型号.数量.生产日期）2．外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施3．附有供应商的出厂检查报告，报告内容必须与实物一致4．规定用防静电包装，|静电电压|≤0.2KV5. 外包装及最小包装规定贴有RoHS标记，并提供合格RoHS报告6．引线柔软、有光泽、无露铜、无破损、无压痕；感温头头部完好无破损、无裂纹；感温头和导线、端子和导线结合牢固、无脱落、无松动；引线：200℃ UL 24AWG黑色双排线 编制/日期原则化/日期标记处数更改文献号签名日期审核/日期ROHS.温度传感器采购原则零件名称ROHS.温度传感器文献编号零件描述温度传感器系列版本：A共6页，第6页6 附录R — T 分 度 表R(25℃)=50.00 KΩ B25/50 : 3950温度(℃)电阻(KΩ)电阻精度(%)温度精度(℃)最小值中间值最大值△R―△R△T―△T-556033.900 6397.840 6783.060 6.021 -5.688 0.726 -0.686 -545360.440 5776.970 601.90 5.894 -5.75 0.723 -0.684 -534782.60 5059.270 5351.310 5.772 -5.466 0.720 -0.68 -524284.20 4527.260 4783.280 5.654 -5.361 0.716 -0.679 -513852.910 4066.830 4292.210 5.541 -5.260 0.713 -0.677 -503477.240 3666.510 3865.690 5.432 -5.162 0.709 -0.674 -493148.820 3316.890 3493.570 5.326 -5.066 0.706 -0.672 -482860.510 3010.260 3167.540 5.224 -4.974 0.702 -0.669 -472606.380 2740.250 2880.720 5.125 -4.885 0.699 -0.666 -462381.530 2501.570 2627.400 5.030 -4.798 0.695 -0.663 -452181.850 2289.800 2402.850 4.937 -4.714 0.691 -0.660 -44.900 2101.240 2203.090 4.847 -4.632 0.687 -0.657 -4。
