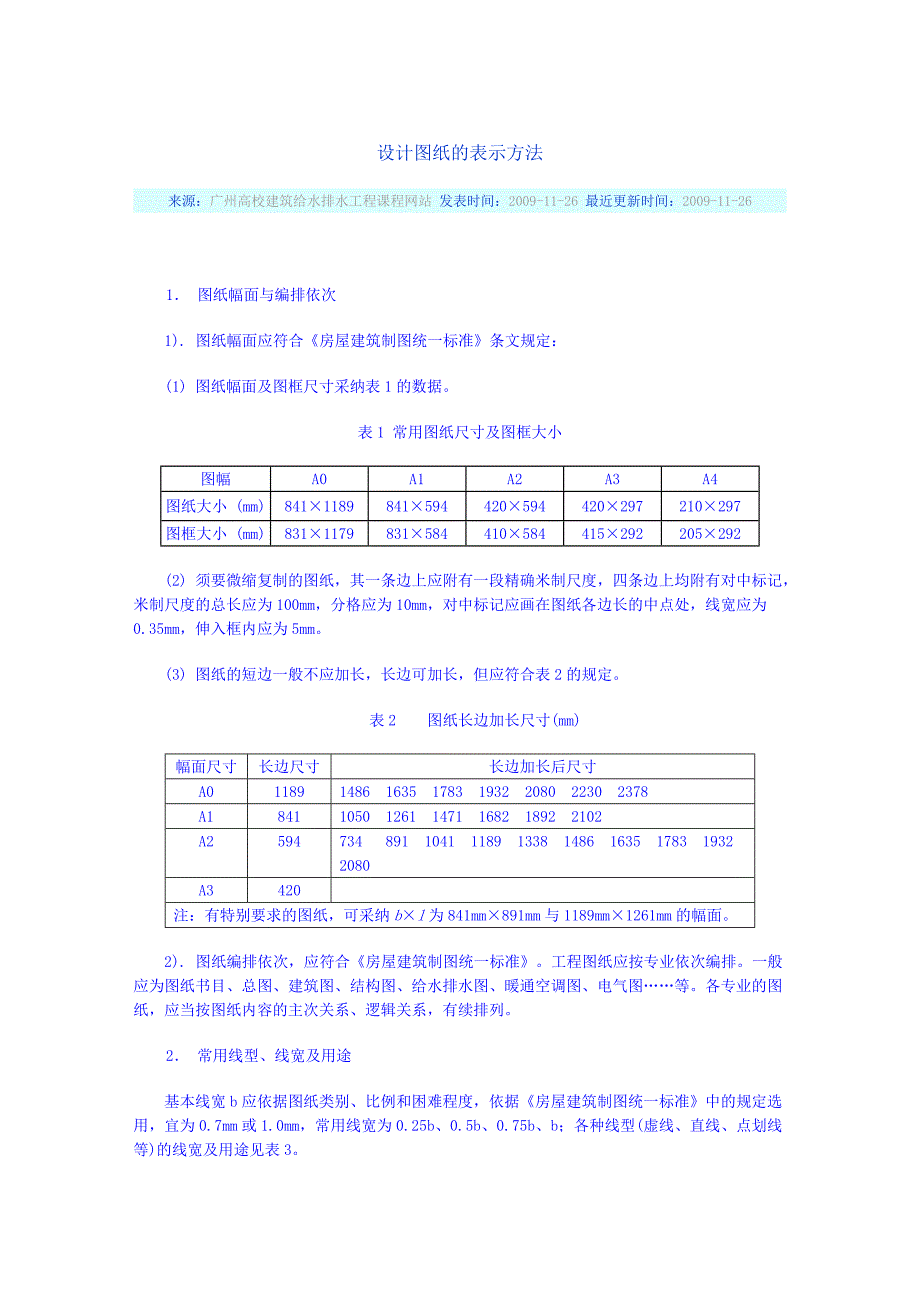

设计图纸的表示方法来源：广州高校建筑给水排水工程课程网站 发表时间：2009-11-26 最近更新时间：2009-11-26 1． 图纸幅面与编排依次1). 图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面及图框尺寸采纳表1的数据表1 常用图纸尺寸及图框大小图幅A0A1A2A3A4图纸大小 (mm)841×1189841×594420×594420×297210×297图框大小 (mm)831×1179831×584410×584415×292205×292(2) 须要微缩复制的图纸，其一条边上应附有一段精确米制尺度，四条边上均附有对中标记，米制尺度的总长应为100mm，分格应为10mm，对中标记应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定表2 图纸长边加长尺寸(mm)幅面尺寸长边尺寸长边加长后尺寸A011891486 1635 1783 1932 2080 2230 2378A18411050 1261 1471 1682 1892 2102A2594734 891 1041 1189 1338 1486 1635 1783 1932 2080A3420注：有特别要求的图纸，可采纳b×l为841mm×891mm与1189mm×1261mm的幅面。
2). 图纸编排依次，应符合《房屋建筑制图统一标准》工程图纸应按专业依次编排一般应为图纸书目、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等各专业的图纸，应当按图纸内容的主次关系、逻辑关系，有续排列2． 常用线型、线宽及用途基本线宽b应依据图纸类别、比例和困难程度，依据《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽及用途见表3 表3 常用线型、线宽及用途名称线宽用途粗实线b新设计的各种排水和其他重力流管线粗虚线b新设计的各种排水和其他重力流管线的不行见轮廓线中粗实线0.75b新设计的各种给水和其他压力流管线；原有的各种排水和其他重力流管线中粗虚线0.75b新设计的各种给水和其它压力流管线及原有的各种排水和其它重力流管线的不行见轮廓线中实线0.50b给水排水设备、零(附)件的可见轮廓线；总图中新建的建筑物和构筑物的可见轮廓线；原有的各种给水和其他压力流管线中虚线0.50b给水排水设备、零(附)件的不行见轮廓线；总图中新建的建筑物和构筑物的不行见轮廓线；原有的各种给水和其他压力流管线的不行见轮廓线细实线0.25b建筑的可见轮廓线；总图中原有的建(构)筑物的可见轮廓线；制图中的各种标注线细虚线0.25b建筑的不行见轮廓线；总图中原有的建筑物和构筑物的不行见轮廓线单点长画线0.25b中心线、定位轴线折断线0.25b断开界线波浪线0.25b平面图中水面线；局部构造层次范围线；保温范围示意线等 同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不行避开时，应首先保证文字等的清晰。
3． 比例建筑给水排水制图常用的比例，宜符合表4的要求在管道纵断面图中，可依据须要对纵向与横向采纳不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制表4 常用比例名 称比 例备 注区域规划图、区域位置图1：50000、1：25000、1：10000 1：5000、1：2000宜与总图专业一样总平面图1：1000、1：500、1：300宜与总图专业一样管道纵断面图纵向：1：200、1：100、1：50 横向：1：1000、1：500、1：300水处理厂(站)平面图1：500、1：200、1：100水处理构筑物、设备间、卫生间、泵房平、剖面图1：100、1：50、1：40、1：30建筑给排水平面图1：200、1：150、1：100宜与建筑专业一样建筑给排水轴测图1：150、1：100、1：50宜与相应图纸一样详图1：50、1：30、1：20、1：10、1：5、 1：2、1：1、2：14． 字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定字体太大显得不美观、不协调，字体太小则无法分辨建筑给水排水工程图中，通常数字高为3.5mm或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字及表格中的文字高为5mm或7mm；图名字高为10mm或7mm。
5． 标高设计图中在下列部位应标注标高：(1) 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；(2) 压力流管道中的标高限制点；(3) 管道穿外墙、剪力墙和构筑物的壁及底板等处；(4) 不同水位线处；(5) 构筑物和土建部分的相关标高标高标注应符合《给水排水制图标准》和《房屋建筑制图统一标准》的规定室内工程应标注相对标高；室外工程宜标注肯定标高，当无肯定标高资料时，可标注相对标高，但应与总图专业一样压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高在建筑工程中，管道也可注相对本层建筑地面的标高，标注方法为h＋×.×××，h表示本层地面标高(如h＋0.250)标高数字应以米为单位，注写到小数点以后第三位在总平面图中，可注写到小数点以后其次位零点标高应注写成±0.000，正数标高不注“＋”，负数标高应注“－”，例如3.000，－0.6006． 管道类别与管径管道用粗线绘制在同一张图上的给水排水管道，一般用粗实线表示给水管道，粗虚线表示排水管道；也可将管道断开，在中间加字母(J表示生活给水管、W表示污水管、Y表示雨水管等)以区分具体要求参照《给水排水制图标准》。
管径尺寸单位为mm对于水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示，如DN50；对于无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示，如D108×4等；对于塑料管一般标注管道外径用公称直径表示；对于钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径直以内径d表示，如d380[返回首页]园林制图规范2009-08-09 20:19一、总则 1、工作目标 1.1规范化--有效提高设计的工作质量； 1.2标准化--提高设计的工作效率； 1.3网络化--便于网络上规范化管理和成果的共享 2、工作范围 本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格CAD制图的表达应清晰、完整、统一 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求全部图面的表达方式均保持一样 2、图纸书目 各个专业图纸书目参照下列依次编制： 封面 图纸书目 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；限制线路图大型工程应按强电、弱电、火灾报警及其智能系统分别设置书目 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图 绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满意业主供应例图深度及特别要求 4、图纸字体 除投标及其特别状况外，均应实行以下字体文件，尽量不运用TureType字体，以加快图形的显示，缩小图形文件同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS书目中即可Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线） 汉字字型优先考虑采纳hztxt.shx和hzst.shx； 西文优先考虑romans.shx和simplex或txt.shx 全部中英文之标注宜按下表执行 常用字型表表1 用途字型字高宽高比 比图纸名称中文St64f.shx10mm0.8 说明文字标题中文St64f.shx5.0mm0.8 标注文字中文Hztxt.shx3.5mm0.8 说明文字中文Hztxt.shx3.5mm0.8 总说明中文St64f.shx5.0mm0.8 标注尺寸西文Simpelx.shx3.0mm0.8 注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧字高为打印出图后的高度。
5、图纸版本及修改标记 5.1图纸版本 施工图版本号 第一次出图版本号为0 其次次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 其次次图版本号为B 第三次图版本号为C 5.2图面修改标记 图纸修改可以以版本号区分，每次修改必需在修改处做出标记，并注明版本号 简洁或单一修改尽量运用变更通知单 6、图纸幅面 6.1图纸图幅采纳A0、A1、A2、A3四种标准，以A1图纸为主 图纸尺寸规格表2 图纸种类图纸宽度（mm）图纸高度(mm)备注 A0 1189*841 A 1841*594 A2 594*420 A3 420*297 A4 297*210主要用于书目、变更、修改等 6.2特别须要可采纳按长边1/8模数加长尺寸(按房屋建筑制图统一标准) 6.3一个专业所用的图纸，不宜多于两种幅面(书目及表格所用A4幅面除外) 6.4图纸比例 常用图纸如下，同一张图纸中，不宜出现三种以上的比例 常用比例表表3 常用比例1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500。
