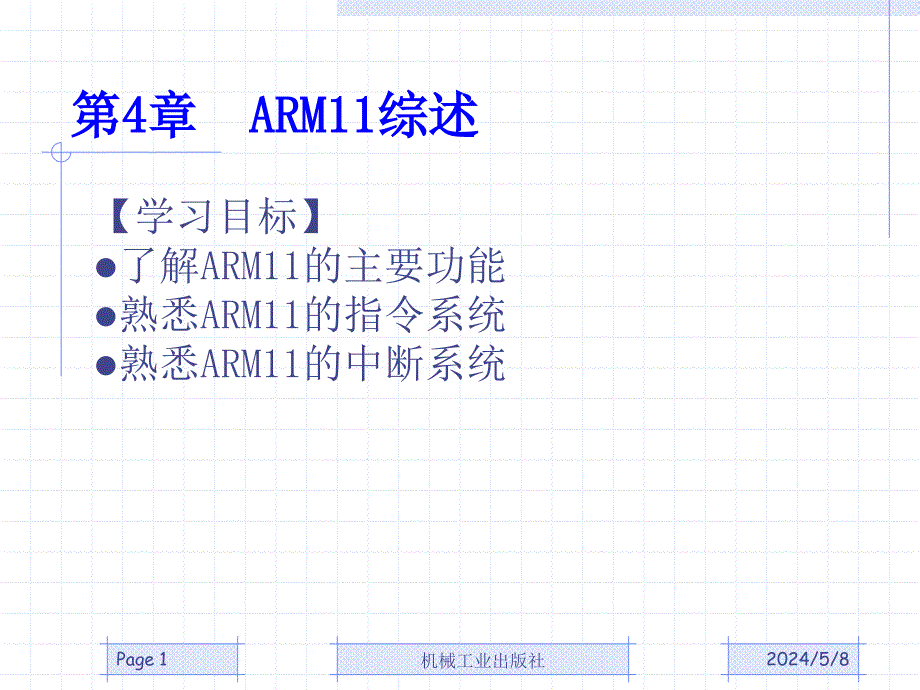

2019/7/5,机械工业出版社,Page 1,第4章 ARM11综述,【学习目标】 了解ARM11的主要功能 熟悉ARM11的指令系统 熟悉ARM11的中断系统,2019/7/5,机械工业出版社,Page 2,第4章 ARM11综述,2019/7/5,机械工业出版社,Page 3,4.1 ARM概述,ARM11主要功能 ARM11处理器比较 …,2019/7/5,机械工业出版社,Page 4,具有ARMv6指令集体系结构 ARM Thumb指令集可以减少高达35%的内存带宽和大小需求 用于执行高效嵌入式 Java 的 ARMJazelle®技术 ARM DSP扩展 SIMD（单指令多数据）媒体处理扩展可提供高达 2 倍的视频处理性能 ARM TrustZone技术 Thumb-2技术（仅 ARM1156(F)-S），可提高性能、能效和代码密度,4.1.1.ARM11主要功能,2019/7/5,机械工业出版社,Page 5,低功耗 高性能整数处理器 高性能内存系统设计 矢量中断接口和低中断延迟模式提高了中断响应速度和实时性能 用于汽车/工业控制和三维图形加速的可选矢量浮点协处理器 所有 ARM11 系列处理器显著缩短了生成内核的特定技术实现的时间，以及生成一组完整的行业标准视图和模型的时间,2019/7/5,机械工业出版社,Page 6,ARM1136主要功能 ARM1156主要功能 ARM1176主要功能 ARM11MPCore主要功能 各处理器规格,4.1.2.ARM11处理器比较,2019/7/5,机械工业出版社,Page 7,1． ARM1136主要功能,性能优势 上市时间短低风险 矢量浮点单元 内存接口,2019/7/5,机械工业出版社,Page 8,2019/7/5,机械工业出版社,Page 8,2． ARM1156主要功能,高性能实时处理器 降低系统成本 上市时间短,2019/7/5,机械工业出版社,Page 9,2019/7/5,机械工业出版社,Page 9,2019/7/5,机械工业出版社,Page 9,3． ARM1176主要功能,性能优势 上市时间短风险低 低功耗,2019/7/5,机械工业出版社,Page 10,2019/7/5,机械工业出版社,Page 10,2019/7/5,机械工业出版社,Page 10,2019/7/5,机械工业出版社,Page 10,4． ARM11MPCore主要功能,可扩展性 标准化 合成可配制性 复杂的电源管理,2019/7/5,机械工业出版社,Page 11,5． 各处理器规格,2019/7/5,机械工业出版社,Page 12,4.2 ARM指令与系统,ARM寄存器结构 ARM指令集 ARM伪指令,ARM核心寄存器 应用程序状态寄存器 条件码 指令格式,4.2.1.ARM寄存器结构,2019/7/5,机械工业出版社,Page 13,跳转指令 标准数据处理指令 偏移指令 MUL乘法指令 单寄存器存储访问指令 多寄存器存储访问指令 杂指令,4.2.2.ARM指令集,2019/7/5,机械工业出版社,Page 14,符号定义伪指令 数据定义伪指令 汇编控制伪指令 其他常用伪指令,4.2.3.ARM伪指令,2019/7/5,机械工业出版社,Page 15,2019/7/5,机械工业出版社,Page 16,4.3 ARM 中断体系结构,ARM中断系统结构 ARM中断系统操作,S3C6410X 内的中断控制器由2 个 VIC(矢量中断控制器，ARM PrimeCell PL192)和2 个TZIC(TrustZone 中断控制器，sp890)组成。
两个矢量中断控制器和两个TrustZone 中断控制器链接在一起支持64 位中断源4.3.1.ARM中断系统结构,2019/7/5,机械工业出版社,Page 17,S3C6410中断控制器,2019/7/5,机械工业出版社,Page 18,4.3.2.ARM中断系统操作,打开中断 关闭中断 设置中断类型 设置中断优先级 设置向量地址 中断运行指示 软件中断 获取中断类型 获取原始中断寄存器状态 保护中断 设置/读取优先级屏蔽 设置/读取菊花链优先级,2019/7/5,机械工业出版社,Page 19,2019/7/5,机械工业出版社,Page 20,本章首先介绍了ARM11的主要功能，并对三种内核做了比较，然后从ARM的指令系统加以介绍，主要介绍寄存器结构、指令集和伪指令最后给出了ARM中断体系结构，主要包括ARM中断体系结构和ARM中断系统操作4.4 小结,。
