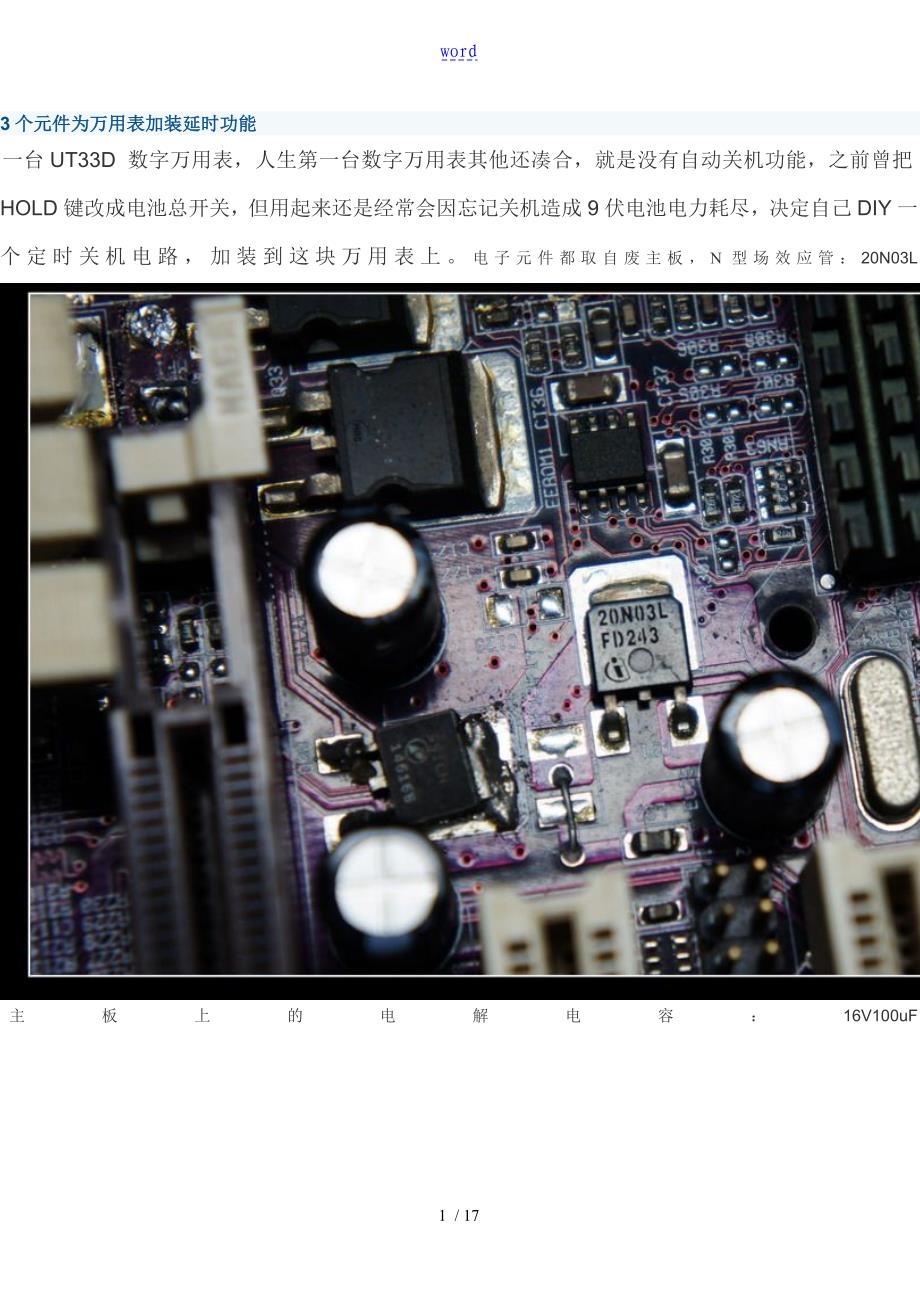

word3个元件为万用表加装延时功能我老家备用的一台UT33D 数字万用表，人生第一台数字万用表其他还凑合，就是没有自动关机功能，之前曾把HOLD键改成电池总开关，但用起来还是经常会因忘记关机造成9伏电池电力耗尽，决定自己DIY一个定时关机电路，加装到这块万用表上电子元件都取自废主板，N型场效应管：20N03L 主板上的电解电容：16V100uF电解电容实测:100.4uF经反复调试定时电容 正好延时15分钟，适合我的需要，如果需要延长时间只需更换更大的电容就可以线路很简单，我是采用洞洞板组装,体积小巧不影响盖上后盖后背连线由于没有找到5M的电阻，所以用两个帖片205 335串联就地改造的HOLD键自锁轻触开关轻触开关取出这自锁勾针，就变成不带自锁轻触开关了使用时空载电流自动休眠后空载电流绝缘纸包装好，以防短路合上，完工最后附上电原理图，第一次发帖，请多关照！大学时候买的，mas830l万用表，几十元吧，很廉价今天找出来没电了搭了一个简易延时mos开关组好后就这么一点点东西网上找的第一个原理图零件有电多这个原理图好，就3个零件转自一乐这位大侠的原理图，经验证，很好用延时10分钟左右。
改小电容，用二极管反向电阻当电阻，节约用点电容容量很小何必呢.那减小电容.再加大电阻不就OK了.二极管比电阻贵10倍呢. 改成200微发的比拟使用。
