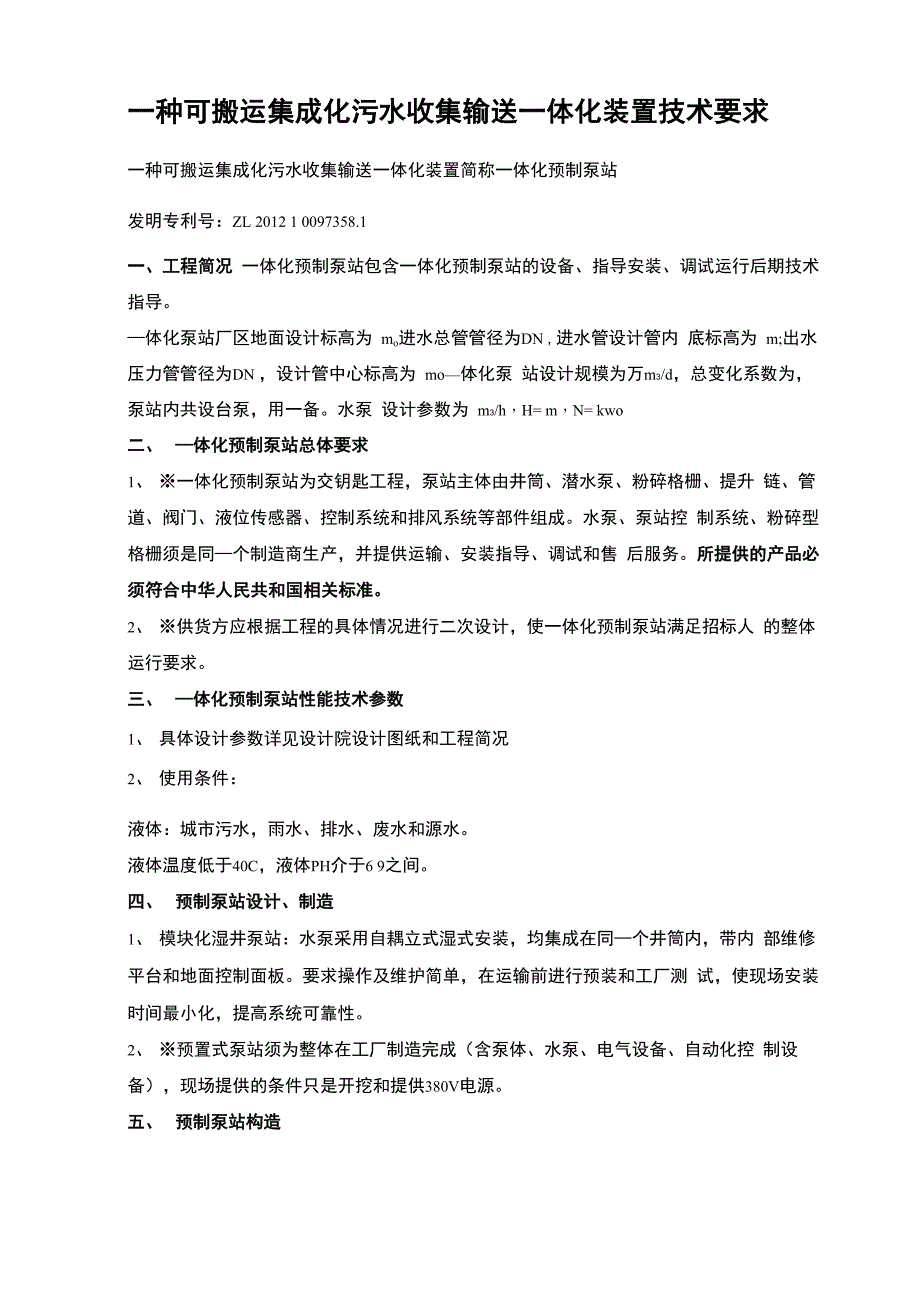

一种可搬运集成化污水收集输送一体化装置技术要求一种可搬运集成化污水收集输送一体化装置简称一体化预制泵站发明专利号：ZL 2012 1 0097358.1一、工程简况 一体化预制泵站包含一体化预制泵站的设备、指导安装、调试运行后期技术指导—体化泵站厂区地面设计标高为 mo进水总管管径为DN ,进水管设计管内 底标高为 m;出水压力管管径为DN ，设计管中心标高为 mo—体化泵 站设计规模为万m3/d，总变化系数为，泵站内共设台泵，用一备水泵 设计参数为 m3/h，H= m，N= kwo二、 —体化预制泵站总体要求1、 ※一体化预制泵站为交钥匙工程，泵站主体由井筒、潜水泵、粉碎格栅、提升 链、管道、阀门、液位传感器、控制系统和排风系统等部件组成水泵、泵站控 制系统、粉碎型格栅须是同—个制造商生产，并提供运输、安装指导、调试和售 后服务所提供的产品必须符合中华人民共和国相关标准2、 ※供货方应根据工程的具体情况进行二次设计，使一体化预制泵站满足招标人 的整体运行要求三、 —体化预制泵站性能技术参数1、 具体设计参数详见设计院设计图纸和工程简况2、 使用条件：液体：城市污水，雨水、排水、废水和源水。
液体温度低于40C，液体PH介于6 9之间四、 预制泵站设计、制造1、 模块化湿井泵站：水泵采用自耦立式湿式安装，均集成在同—个井筒内，带内 部维修平台和地面控制面板要求操作及维护简单，在运输前进行预装和工厂测 试，使现场安装时间最小化，提高系统可靠性2、 ※预置式泵站须为整体在工厂制造完成（含泵体、水泵、电气设备、自动化控 制设备），现场提供的条件只是开挖和提供380V电源五、 预制泵站构造1、顶板顶板材料由GRP制成顶盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维 祼露、树脂结节、异物夹杂、色泽明显不匀等现象GRP材料外保护层加抗紫外线材料，防止长时间裸露在太阳光下面老化2、 泵站上盖采用不锈钢制成，带安全格栅、通风排气管和扶手必须加气压弹簧，轻松打开3、 玻璃钢筒体※筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为集体，采用 计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确 定，其刚度经过CAE (利用ANSYS static st rue ture模块对模型进行静力分析以 及静强度校核)技术校核筒体巴氏硬度达到40Ba以上，抗压强度达到120MPa, 环向拉伸强度达到150MPa，轴向拉伸强度达到60Mpa。
出厂前须进行100%防渗漏 实验，确保无泄漏4、 吊耳外部一体化吊耳有利于安装，且采用不锈钢材质5、 配套水泵(1) 采用立式潜水离心式排污泵，可提升自动藕合式安装，无堵塞叶轮型式水 泵与潜水电机直联成一个整体每台潜水泵能在全浸没或潜水电机露出液面的条 件下连续工作，同时能适应于连续运行、间歇运行和长期停止状态后恢复运行 潜水离心式排污泵能自由地通过固体颗粒，以及长纤维类物质整个旋转零、部 件在生产过程中进行严格的动平衡检验，精度达到IS01940 G6.3级的要求2) 泵是立式、单级及闭式流道式叶轮型潜水泵，并与电机直接联结成一体构成 整泵，潜水污水泵能够输送原生和未经过滤的污水，潜水式污泥泵能够输送城市 污水处理中含固率在3-8%之间的各级沉淀污泥及浓缩污泥潜水泵能自动稳固地与泵的排水连接座耦合连接，并且水泵能在导向索/导杆引导 下从泵站顶部自由滑动至水泵排水连接座，无需工人下至泵站底部进行检查和安 装3) 潜水排污泵机组在无需看护的情况下，首次无故障运行在8000小时以上,整机使用寿命长达20年以上a、 泵壳（体）泵壳采用高强度、晶粒细的铸铁制造，内表面经加工，保证流道光滑、无瑕疵， 所有水过流部分无锐角，使流速和流向变化平稳，通道的断面足够大，以保证 所要求粒径的杂物都能通过叶轮，确保泵长期运行流量不下降。
泵壳有足够的厚度承受所有的负荷，包括静压实验压力以及连续工作压力静 压实验压力为额定扬程的 1.5 倍在规定的实验压力下，泵的任一部分不会变 形或出现变形的迹象以及其它缺陷b、 泵叶轮 叶轮具有大流道平滑无剧烈拐角的无堵塞特性，并经过动平衡实验，采用优质铸 铁泵叶轮进行精心的加工和表面热喷涂处理后，喷涂至少 150 微 M 厚度的防腐 涂层叶轮用键牢靠地固定在轴上，叶轮和轴靠叶轮螺母和叶轮垫片紧固，使泵在正转 或反转时不会发生松动c、 磨损环磨损环分别安装在蜗壳和叶轮吸入口上，磨损环在蜗壳和叶轮之间提供有效的密 封，并能方便地拆卸以便更换磨损环的使用寿命大于一万小时d、 泵轴泵与电机同轴，结构紧凑，轴伸短，减少挠度运行时振动小，密封和轴承寿命大大 土曰甘:RE 冋 oe、 泵轴承轴承是耐磨和脂润滑型的，是耐磨和脂润滑型的，下轴承采用向心推力球轴承， 上轴承采用圆柱滚子轴承，在所有运行条件下能够承受所有轴向和径向负荷，并 完全与泵送的水流分开水泵在全扬程、全流量范围内运行时的所有轴承的寿命 在十万小时（100, 00O小时）以上f、 泵密封① 泵轴密封 机械密封选用优质机械密封,泵轴配备机械密封系统,以防止水从电泵下部沿主 轴向上泄漏。
水泵轴下端必须设※机械密封防砂装置，使机械密封的使用寿命大 大提高机械密封装置在油室内运行，密封接触面在常速条件下通过液压作用来润 滑泵轴采用双端面机械密封系统或两道单端面机械密封，上机械密封为石墨/碳 化钨材质，下机械密封采用高硬度、强耐磨的碳化钨材料机械密封在泵与电机 之间的油室内进行，密封配合面在常速条件下通过液压作用来润滑 ※投标过程 中需详细说明每台泵的轴封系统必须配备密封油室，油室的设计有一定空间以容纳由于温度变 化而引起膨胀的油量② 接合表面的密封要求水封的接触面都作机械加工和放置丁腈橡胶 O 形密封圈，靠加工面之间的配 合，使O型圈受压达到密封目的③ 电缆的密封 电缆仅有良好的外部进线密封还不够，还必须增加电缆末端密封和电缆接线密封在投标过程中，※需附示意图并加以详细说明g、电机及其冷却系统泵的电机必须采用独特设计的鼠笼式感应电机，装在全封闭的防水电机壳内电机防护等级为IP68，定子绕组和进线的绝缘等级为F级，额定温度155C，电机 工作为连续工作制,最高在40C环境下连续工作，可满足每小时启动15次的需要 电机有足够的额定功率，当泵在其工作范围内任何一点上运行时电机均不会超负 荷。
提供有电机性能表，内容包括从50％负荷到120%负荷时电机的转矩、电流、 功率因数，输入/输出功率和电机效率电机设置冷却系统，保证即使在低水位上，电机仍能正常连续运行，确保电机不 会过热烧坏电机腔内的加热装置，可有效地防止电机结露，确保电机绝缘性能 潜水排污泵电机的设计保持优良的耐潮、耐压性能，并能顺利启动，确保电机的定 子绕组对机壳的冷态绝缘电阻在50M以上※投标过程中需详细说明6、 压力管路玻璃钢（GRP）或不锈钢304材料所有管路在出厂前均通过压力测试，以防泄漏可根据客户要求配置各种法兰7、 服务平台内置服务平台，可根据客户要求定制不同形式、位置和高度的平台，材质为玻璃钢，※热镀锌材质不被接受8、液位传感器 采用压力传感器，配套专用水泵控制系统，实现泵站液位自动控制运行9、抗浮双重底板设计※经CFD （计算机流体动力学Computational Fluid Dynamics）特殊设计的预制 泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少 量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效 果由于玻璃钢密度轻，使用寿命长等特点而被广泛应用，但由于重量轻，因此 设备外部底板必须是平面底板，以增加泵站筒体与基础的接触面，减少地下水对 泵部筒体的挤压力，底板与基础采用化学螺栓连接，另需有其它的抗浮措施，需 在投标文件中加以详细说明。
10、粉碎性格栅 采用转鼓式粉碎性格栅粉碎型格栅具有占地小，使用方便的功能，配以高质量 的潜污泵，粉碎后的小颗粒杂质可以通过潜污泵直接泵出，而无需人工清渣粉 碎型格栅配套于预制泵站内，无需增加任何土建工作，轻松达到格栅的效果，使 得整套预制泵站设施保持紧凑实用粉碎型格栅包括：切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减 速器和马达刀片组必须为双轴设计，能在干/湿条件下连续运行，单栏轴设计是不被接受的 切割刀片和垫片必须是单片分离的，不可以是数片叠加式或整合体的要求刀片 更换时可以单片更换，以满足备品备件最小量双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实 现螺旋形的切割两个旋转轴在驱动轴的带动下相向旋转从动轴在主动轴的带 动下以主动轴的2/3转速旋转. 主动轴和从动轴上的刀片直径必须一样, 轴转速 不大于85rpm粉碎型格栅应能每日24小时连续运转，栅间距不大于12mm,确保切割后的固体颗 粒粒径应在6 - 12mm驱动装置应设过载保护机构，应满足预制泵站内的使用要求，电机为H级绝缘， 其防护等级为IP68，应保证其暴露在空气中或淹没在水下均可正常使用。
传动轴表面硬度应达55HRC以上，拉伸张力不小于1,027 kPa;抗泥砂磨损轴承 由可更换的曲轴装置和机械密封组成的轴承套保护，轴承的运行寿命不应小于 100000小时粉碎型格栅的驱动轴和被驱动轴由4140热处理的六角形钢制成，拉伸张力不小于I, 027kPa机封应安装在轴套上避免与轴直接接触，减少运行扭矩对机封的影响， 延长机封使用寿命※粉碎机应安装在泵站内专用的格栅槽内，不可直接设置于进水管道上II、 ※硫化氢检测仪由于污水泵站长期使用之后均会产生硫化氢等有毒气体，为确保人员下井安全， 污水泵站设置硫化氢检测仪，维修人员下井前需先观察硫化氢读数，确保安全后 方可下井，硫化氢信号同时传输至控制室12、泵站控制系统泵站配套控制柜采用制造商专用水泵控制系统，实现一体化预制泵站的自动控制， 泵站内部安装浮球液位变送器及液位浮球，将泵站内高低液位连锁信号上传至一 体化预制泵站就地控制柜，由就地控制柜发出指令根据高低液位连锁启停潜水排 污泵，粉碎型格栅根据时间设定及泵站内液位双重控制间隙运行由控制柜内的PLC控制，实现无人值守、编程控制，当水泵或粉碎型格栅堵塞时，能自动反转和断电自动恢复功能，所有信号均可以接入已有的或待建的中央控制系统（一体化 预制泵站控制上预留上述功能接口）。
※为防止泵站受设备供应商控制，不接受供 应商自建的中央服务器，如有远程控制建设要求，需单独为本工程设中央服务器 及配套系统六、主要设备材料一览表水泵铸铁池体 GRP井盖 花纹不锈钢粉碎格栅 刀片材质合金钢GRP或不锈钢304管道系统混凝土底板连接螺栓和螺母 热镀锌化学螺栓扶梯导杆提升链不锈钢304不锈钢304不锈钢304GRP服务平台七、供货范围供应商需打包提供预制泵站，泵站主体由井筒、潜水泵、粉碎格栅、提升链、管 道、阀门、液位传感器、控制系统和排风系统等部件组成，在工厂内预先装配好 并提供运输、安装指导、调试和售后服务1、 GRP筒体2、 装配完整的潜水污水泵3、自动耦合装置带底座和弯管4、整套提升装置（导杆系统、支架和不锈钢提升链）5、压力管道系统6、阀门7、液位传感器8、粉碎格栅（须为转鼓式）9、就地控制柜；10、排风系统11、所有连接附件、安装用的所有紧固件；12、运输13、指导安装和调试14、。
