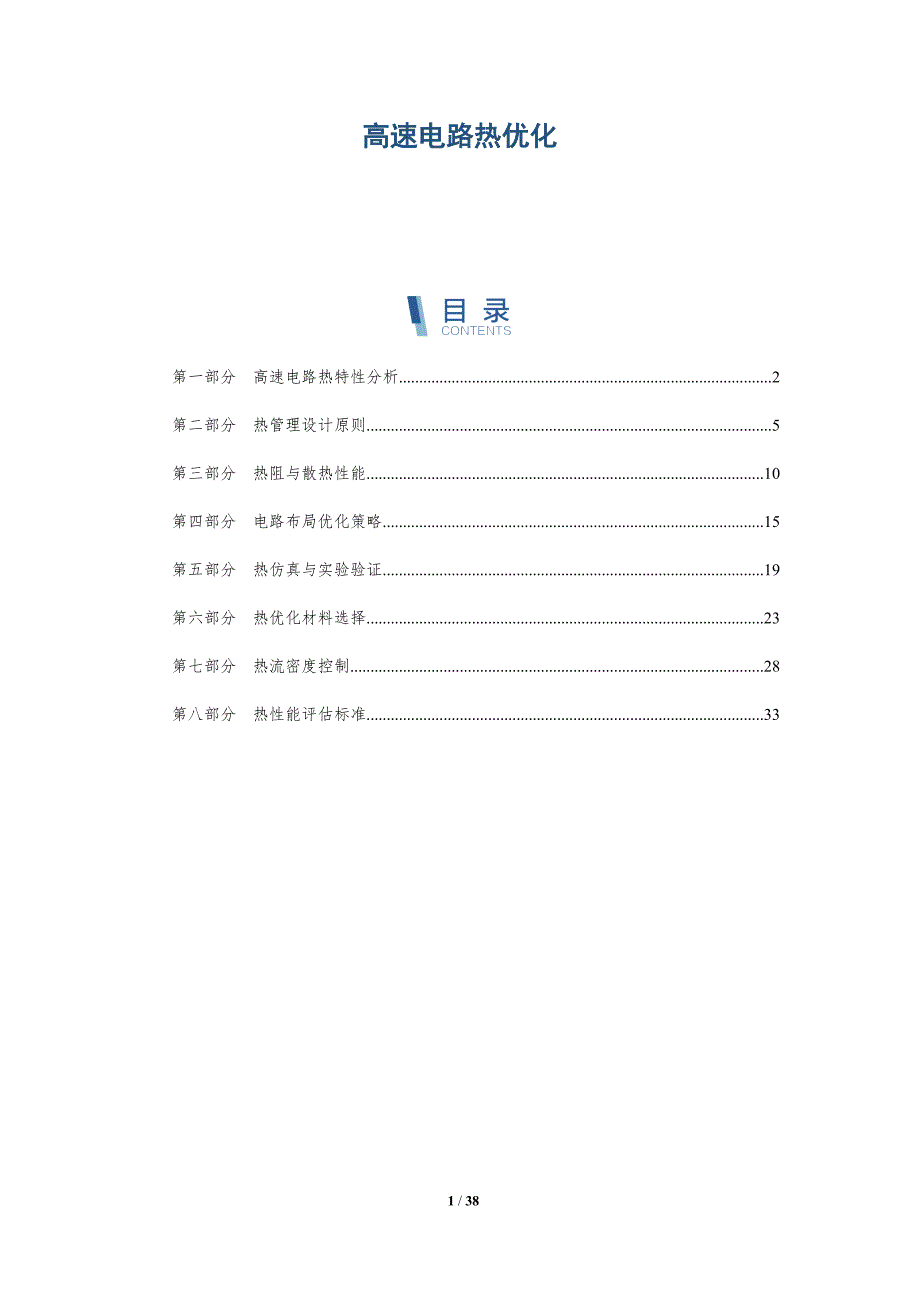

高速电路热优化 第一部分 高速电路热特性分析 2第二部分 热管理设计原则 5第三部分 热阻与散热性能 10第四部分 电路布局优化策略 15第五部分 热仿真与实验验证 19第六部分 热优化材料选择 23第七部分 热流密度控制 28第八部分 热性能评估标准 33第一部分 高速电路热特性分析关键词关键要点热传导机制分析1. 研究高速电路中热传导的基本机制，包括导热、对流和辐射等热传递方式2. 分析不同材料的热导率对电路热性能的影响，以及材料的热扩散特性3. 结合实际电路结构，探讨热流密度分布对电路热稳定性的影响热阻与热应力的计算1. 建立热阻计算模型，分析电路中热节点和热路径的热阻特性2. 评估热应力对电路器件的长期稳定性和可靠性影响3. 结合实际应用，探讨热阻优化与热应力缓解的策略温度分布模拟1. 利用有限元分析（FEA）等方法对电路进行温度场模拟，预测关键节点温度分布2. 考虑多物理场耦合，如电场、磁场和热场，以提高模拟的准确性3. 分析温度分布对电路性能的影响，如信号完整性、电磁兼容性等热管理策略设计1. 提出基于散热器、风扇和散热膏等热管理元件的设计方案2. 研究热管理系统的动态响应，优化热管理策略以适应不同工作条件。
3. 结合热模拟和实验验证，评估热管理策略的有效性热失效模式与阈值分析1. 分析高速电路中可能出现的热失效模式，如热过载、热失控等2. 确定热失效阈值，为电路设计和测试提供依据3. 探讨提高电路热稳定性的设计方法，如热隔离、热补偿等热仿真与实验验证1. 利用热仿真软件对电路进行热性能预测，分析设计方案的可行性2. 设计实验方案，通过实际测量验证仿真结果的准确性3. 结合仿真与实验，优化电路设计和热管理策略热性能评估指标体系1. 建立热性能评估指标体系，包括热稳定性、热均匀性、热效率等2. 结合实际应用场景，确定关键指标的权重和阈值3. 评估指标体系在实际电路设计和测试中的应用效果高速电路热特性分析是高速电路设计中的一个关键环节，它涉及到电路在工作过程中产生的热量及其分布，对电路的性能和可靠性具有重要影响以下是对《高速电路热优化》中关于高速电路热特性分析的内容的概述：一、热特性分析的基本原理高速电路热特性分析基于热传导、对流和辐射三种基本的热传递方式其中，热传导是指热量在固体内部通过分子或原子的振动传递；对流是指热量在流体内部通过流体的流动传递；辐射是指热量通过电磁波的形式传递二、热特性分析的关键参数1. 热阻：热阻是衡量热量在电路中传递难易程度的物理量，其单位为K/W。
热阻越小，热量传递越容易2. 热流密度：热流密度是指单位面积上传递的热量，其单位为W/m²热流密度越大，表示热量在电路中传递越快3. 温度梯度：温度梯度是指单位长度上的温度变化量，其单位为K/m温度梯度越大，表示电路中热量分布越不均匀4. 热耗散功率：热耗散功率是指电路在工作过程中因电阻产生的热量，其单位为W热耗散功率越大，表示电路产生的热量越多三、热特性分析的方法1. 热仿真：利用热仿真软件对电路进行建模，分析电路在工作过程中的热特性热仿真方法主要包括有限元法、有限差分法等2. 实验测试：通过搭建实验平台，对电路进行实际工作状态下的热特性测试实验测试方法主要包括热像仪、红外热像仪等3. 理论计算：根据电路的结构和材料特性，利用理论公式对电路的热特性进行分析理论计算方法主要包括热传导定律、对流换热系数等四、高速电路热特性分析的应用1. 热设计优化：通过热特性分析，可以优化电路的结构和布局，降低热阻，提高散热效率，保证电路在高温环境下的稳定工作2. 材料选择：根据电路的热特性，选择合适的散热材料和封装材料，提高电路的散热性能3. 热故障诊断：通过对电路热特性的分析，可以及时发现潜在的过热问题，防止热故障的发生。
4. 热仿真与实验验证：将热仿真结果与实验测试结果进行对比，验证仿真结果的准确性，为后续设计提供依据总之，高速电路热特性分析是保证高速电路性能和可靠性的重要手段通过对电路的热特性进行分析，可以优化电路设计，提高电路的散热性能，从而满足高速电路在实际应用中的需求在今后的高速电路设计中，热特性分析将起到越来越重要的作用第二部分 热管理设计原则关键词关键要点热流密度分布的优化1. 分析高速电路中热流密度的分布情况，通过仿真模拟和实验验证，找出热敏感区域，针对性地进行热管理设计2. 采用多热源模型，结合电路结构、材料属性和散热环境，实现热流密度的精确预测和控制3. 利用机器学习算法，对热流密度分布进行智能优化，提高热管理设计的效率和准确性散热路径的规划1. 确定散热路径，优化热阻分布，降低热敏感元件的温度2. 利用散热器、风扇等散热组件，实现热量的有效传递和散逸3. 考虑热管理系统的成本、尺寸、功耗等因素，实现散热路径的合理规划热阻分析1. 分析高速电路中的热阻，包括材料热阻、结构热阻和散热器热阻等2. 采用热阻模型，对电路中的热阻进行精确计算，为热管理设计提供数据支持3. 利用有限元分析（FEA）等手段，模拟热阻分布，优化热管理方案。
热平衡分析1. 分析电路中的热平衡状态，确定热平衡点的温度和热流密度2. 考虑热平衡过程中的热传导、对流和辐射等因素，实现热平衡的精确计算3. 通过优化热管理设计，提高热平衡的稳定性和可靠性热管理系统的可靠性设计1. 考虑热管理系统的长期运行稳定性，设计具有高可靠性的热管理方案2. 对热管理系统的关键部件进行热疲劳、热冲击等可靠性测试，确保其在高温环境下的性能3. 利用多物理场耦合仿真技术，分析热管理系统的整体可靠性，为设计提供指导热管理系统的智能化设计1. 集成传感器、执行器和控制系统，实现热管理系统的智能化控制2. 利用大数据和云计算技术，实现热管理系统的实时监控和智能优化3. 考虑热管理系统的自适应性和可扩展性，提高其在复杂环境下的适应能力热管理系统的集成设计1. 将热管理设计与其他电路设计相结合，实现高速电路的全面优化2. 考虑热管理系统的空间布局和尺寸要求，实现与其他电路组件的协同工作3. 利用热管理系统的集成设计，提高电路的整体性能和可靠性在《高速电路热优化》一文中，热管理设计原则是确保电子设备在高速运行下能够有效散热，防止过热导致的性能下降和可靠性降低的关键以下是对热管理设计原则的详细阐述：一、热管理设计原则概述1. 热平衡原则：确保电子设备在工作过程中，内部温度分布均匀，避免局部过热现象。
2. 热传导优化原则：提高电子设备内部的热传导效率，降低热阻，使热量迅速散发3. 热辐射优化原则：合理设计散热器表面，提高热辐射效率，降低设备表面温度4. 热对流优化原则：通过优化散热器结构，提高空气流动速度，增强散热效果5. 热阻最小化原则：在满足功能需求的前提下，尽量减小热阻，降低设备温度二、具体设计原则详解1. 热平衡原则（1）合理布局：在设计电子设备时，应充分考虑器件的热特性，合理安排器件布局，降低热阻，实现热平衡2）热沉设计：在关键热源附近设置热沉，降低热源温度，提高设备整体热平衡3）热阻匹配：合理选择散热材料，确保热阻匹配，降低设备内部温度差异2. 热传导优化原则（1）导热材料选择：选用高导热系数的材料，如铜、铝等，提高热传导效率2）热界面材料：在热源与散热器之间添加热界面材料，降低热阻，提高热传导效率3）导热路径优化：优化器件的导热路径，降低热阻，提高热传导效率3. 热辐射优化原则（1）散热器表面处理：提高散热器表面粗糙度，增强热辐射效率2）散热器材料选择：选用高辐射系数的材料，如银、铜等，提高热辐射效率3）散热器结构优化：合理设计散热器结构，如采用多孔结构、翅片结构等，提高散热器热辐射效率。
4. 热对流优化原则（1）散热器结构设计：优化散热器结构，提高空气流动速度，增强散热效果2）风扇布局：合理布局风扇，确保空气流动均匀，提高散热效率3）散热器表面形状设计：采用有利于空气流动的表面形状，如采用流线型、凹槽等，提高散热效果5. 热阻最小化原则（1）降低热阻：在满足功能需求的前提下，尽量减小热阻，降低设备温度2）优化散热结构：合理设计散热结构，如采用多散热片、多散热通道等，降低热阻3）提高散热材料导热系数：选用高导热系数的材料，降低热阻，提高散热效果综上所述，热管理设计原则在高速电路热优化中具有重要作用通过遵循上述原则，可以有效降低电子设备温度，提高设备性能和可靠性在实际应用中，应根据具体情况进行综合分析和设计，以达到最佳散热效果第三部分 热阻与散热性能关键词关键要点热阻的基本概念及其在高速电路中的应用1. 热阻是表征材料或结构阻止热量传递的能力的物理量，其单位为K/W2. 在高速电路中，热阻直接影响到电子元件的散热性能，进而影响电路的稳定性和可靠性3. 热阻的计算涉及到材料的导热系数、厚度以及电路结构等因素，对于电路设计至关重要散热性能对高速电路性能的影响1. 散热性能是高速电路设计中不可或缺的一部分，直接关系到电路的稳定运行和寿命。
2. 不良的散热性能可能导致电路过热，进而引发性能下降、故障甚至损坏3. 随着集成电路集成度的提高，散热问题日益突出，对散热性能的要求也越来越高热管理策略在高速电路设计中的应用1. 热管理策略旨在通过优化电路布局、选择合适的散热材料和结构设计来提高电路的散热性能2. 常见的热管理策略包括热传导、热对流和热辐射，以及它们在电路设计中的具体应用3. 随着技术的发展，新型热管理技术，如热管、热电偶等，正逐渐应用于高速电路设计中散热材料在高速电路热优化中的重要性1. 散热材料的选择对电路的散热性能有显著影响，材料的热导率、热膨胀系数等特性需要综合考虑2. 高速电路中常用的散热材料包括金属、陶瓷和复合材料等，每种材料都有其优缺点3. 随着材料科学的进步，新型高导热材料不断涌现，为高速电路热优化提供了更多选择热仿真在高速电路热优化中的作用1. 热仿真技术能够预测电路在不同工作条件下的温度分布，为热优化提供科学依据2. 通过热仿真，可以分析电路热阻、散热性能等因素，指导电路设计者优化电路布局和散热结构3. 随着计算能力的提升，热仿真技术正逐渐成为高速电路热优化的重要工具未来高速电路热优化技术的发展趋势1. 随着集成电路的进一步集成，热优化技术将面临更大的挑战，需要不断创新和突破。
2. 跨界融合将成为未来高速电路热优化技术发展的重要趋势，如结合材料科学、计算流体力学等领域3. 智能化、自动化热优化工具的普及，将进一步提高热优化效率和准确性高速电路热优化中的热阻与散热性能在高速电路设计中，热阻和散热性能是至。
