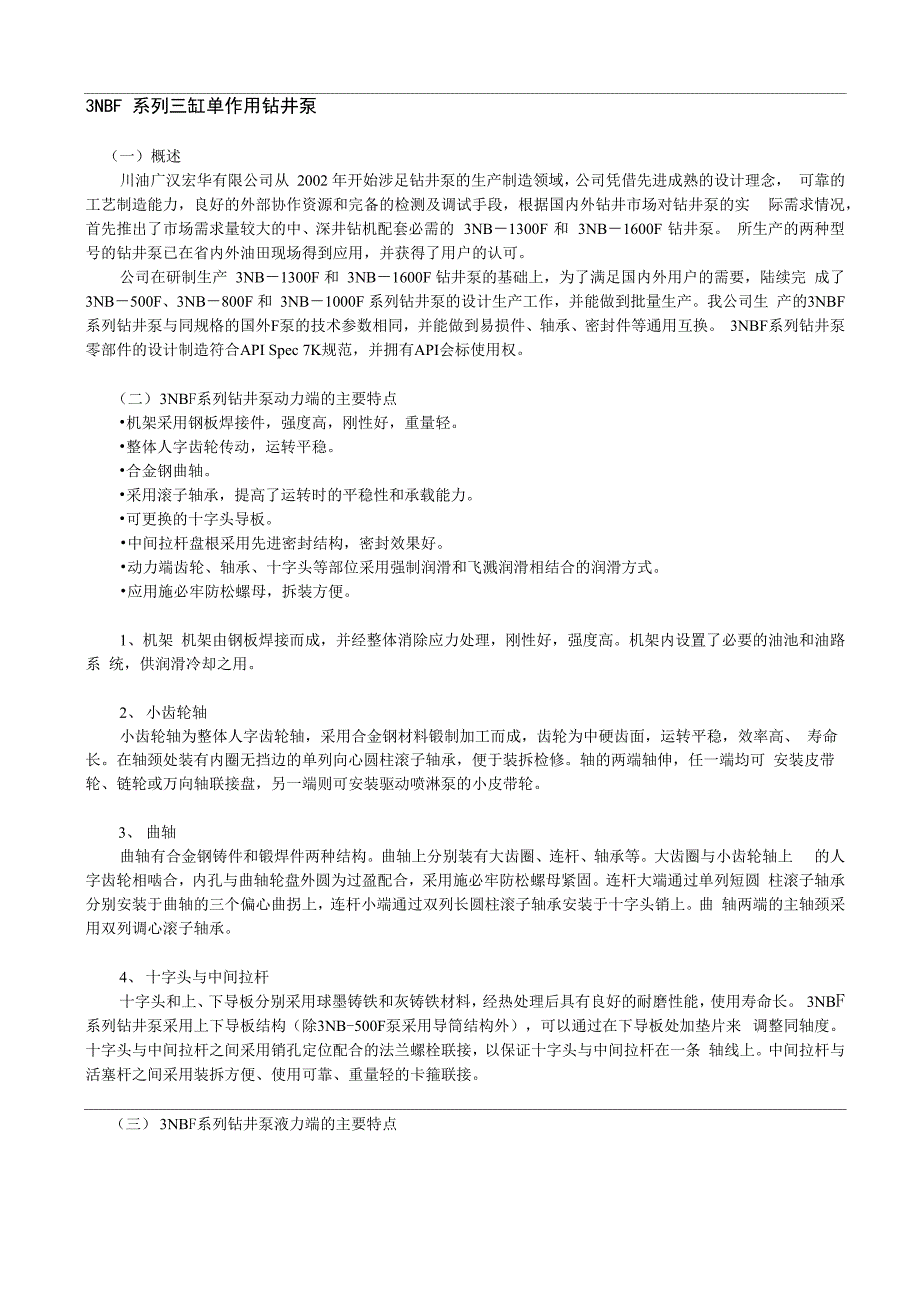

3NBF 系列三缸单作用钻井泵（一）概述川油广汉宏华有限公司从 2002 年开始涉足钻井泵的生产制造领域，公司凭借先进成熟的设计理念， 可靠的工艺制造能力，良好的外部协作资源和完备的检测及调试手段，根据国内外钻井市场对钻井泵的实 际需求情况，首先推出了市场需求量较大的中、深井钻机配套必需的 3NB－1300F 和 3NB－1600F 钻井泵 所生产的两种型号的钻井泵已在省内外油田现场得到应用，并获得了用户的认可公司在研制生产 3NB－1300F 和 3NB－1600F 钻井泵的基础上，为了满足国内外用户的需要，陆续完 成了 3NB－500F、3NB－800F 和 3NB－1000F 系列钻井泵的设计生产工作，并能做到批量生产我公司生 产的3NBF系列钻井泵与同规格的国外F泵的技术参数相同，并能做到易损件、轴承、密封件等通用互换 3NBF系列钻井泵零部件的设计制造符合API Spec 7K规范，并拥有API会标使用权二） 3NBF系列钻井泵动力端的主要特点•机架采用钢板焊接件，强度高，刚性好，重量轻•整体人字齿轮传动，运转平稳•合金钢曲轴•采用滚子轴承，提高了运转时的平稳性和承载能力•可更换的十字头导板。
•中间拉杆盘根采用先进密封结构，密封效果好•动力端齿轮、轴承、十字头等部位采用强制润滑和飞溅润滑相结合的润滑方式•应用施必牢防松螺母，拆装方便1、机架 机架由钢板焊接而成，并经整体消除应力处理，刚性好，强度高机架内设置了必要的油池和油路系 统，供润滑冷却之用2、 小齿轮轴小齿轮轴为整体人字齿轮轴，采用合金钢材料锻制加工而成，齿轮为中硬齿面，运转平稳，效率高、 寿命长在轴颈处装有内圈无挡边的单列向心圆柱滚子轴承，便于装拆检修轴的两端轴伸，任一端均可 安装皮带轮、链轮或万向轴联接盘，另一端则可安装驱动喷淋泵的小皮带轮3、 曲轴曲轴有合金钢铸件和锻焊件两种结构曲轴上分别装有大齿圈、连杆、轴承等大齿圈与小齿轮轴上 的人字齿轮相啮合，内孔与曲轴轮盘外圆为过盈配合，采用施必牢防松螺母紧固连杆大端通过单列短圆 柱滚子轴承分别安装于曲轴的三个偏心曲拐上，连杆小端通过双列长圆柱滚子轴承安装于十字头销上曲 轴两端的主轴颈采用双列调心滚子轴承4、 十字头与中间拉杆十字头和上、下导板分别采用球墨铸铁和灰铸铁材料，经热处理后具有良好的耐磨性能，使用寿命长 3NBF系列钻井泵采用上下导板结构（除3NB-500F泵采用导筒结构外），可以通过在下导板处加垫片来 调整同轴度。
十字头与中间拉杆之间采用销孔定位配合的法兰螺栓联接，以保证十字头与中间拉杆在一条 轴线上中间拉杆与活塞杆之间采用装拆方便、使用可靠、重量轻的卡箍联接三） 3NBF系列钻井泵液力端的主要特点•液缸采用直通式布置，可使液流平稳、结构紧凑、容积效率高•三个液缸具有通用互换性•缸盖和阀盖能快速旋紧，装拆方便•吸入阀和排出阀能通用互换 •采用敞开式的活塞与缸套内腔结构，便于观察1、 液缸 液缸采用合金钢材料锻制，经调质处理后加工而成，每台泵的三个液缸可以互换直通式液缸（阀上阀）的设计结构，减少了液缸的体积，提高了容积效率在液缸的前上方装有排出管路，两侧均有排出口 任一端可安装排出滤网总成，另一端安装排出弯管总成，排出弯管总成上可安装排出空气包、剪销安全阀 和防震压力表2、 阀总成吸入阀和排出阀能通用互换3NB-500F钻井泵使用的是API 5#阀；3NB-800F和3NB—1000F钻 井泵使用的是API 6#阀；3NB— 1300F和3NB—1600F钻井泵使用的是API 7#阀，3NB—2200钻井泵使 用的是API 8#阀3、 缸套 材料上有单、双金属缸套和陶瓷缸套之分，若选用双金属缸套，内套用耐磨铸铁制造，硬度达HRC60-65。
耐磨，耐腐蚀，内孔表面粗糙度值低4、 活塞与活塞杆 利用圆柱面配合和橡胶密封圈密封，用施必牢防松螺母紧固，既能防止活塞松动，又能起密封作用3NB—800F和3NB—1000F钻井泵液力端的液缸、缸套、活塞、阀体、阀座、阀弹簧、密封件、阀盖、 缸盖等零部件均可互换；同样，3NB —1300F和3NB—1600F钻井泵液力端的上述零部件也能通用互换四） 喷淋系统 由喷淋泵、水箱、喷管等组成，有随动式和固定式两种结构，其作用是在泵的运转过程中对缸套、活塞进行必要的冷却与润滑，以提高缸套活塞的使用寿命喷淋泵为离心式泵，由小齿轮轴通过皮带轮驱动，或用电动机单独驱动，用水作为冷却润滑液五） 润滑系统 动力端采用强制润滑和飞溅润滑相结合的方式在油池中安置的齿轮油泵，通过润滑管线，将压力油分别输送到十字头、中间拉杆、十字头导板及各轴承中去，从而达到强制润滑的目的齿轮油泵的工作情 况，可以通过机架后部的压力表进行观察六） 灌注系统 为了避免由于泵吸入口压力低而出现气塞现象，每台钻井泵均可配灌注系统灌注系统由灌注泵及其底座、蝶形阀和相应的管汇组成灌注泵由专门的电动机驱动，安装在泵的吸入管汇上或采用钻井泵输 入轴上的皮带传动。
七）钻井泵技术规范钻机型号参数50080010001300型式额定功率额定冲数冲程长度齿轮速比齿轮型式最大缸径最大排量最大压力（对应缸径）阀腔尺寸吸入管口排出管口重量（Kg）3NB-500FHHF-5003NB-800FHHF-8003NB-1000FHHF-10003NB-1300FHHF卧式500HP (373KW)800HP (597KW)1000HP (746KW)1300HP (969KW165 SPM150 SPM140 SPM120 SPM7 1/2” (190.5mm)9”(228.6mm)10” (254mm )12”(304.8mm)4.286： 14.185： 14.207： 14.206： 1人字齿170mm35.67L/S27.2MPa(100mm)人字齿人字齿人字齿6 34”170mm6 34”170mm6 34”180mm575 GPM38.92L/S627 GPM40.36L/S651 GPM46.54L/S7203820psiAPI 5#8 in35MPa5000psi35MPa5000psi35MPa50((4”)(100mm)API 6#10 inAPI 4 1/16” (5000psi)9700(4”)(110mm)API 6#12 in(4 1/2”)(130mm)API 7#12 in(5API 5 1/8” (5000psi)API 5 1/8” (5000psi)API 5 1/8” (5000ps145001891025850八）钻井泵性能参数对照表1、3NB－500F 性能参数对照表冲数 次/分额定功率缸套直径mm和额定压力MPa （psi）1701601501401301201101009.410.612.113.916.118.922.527.2（1363）（1537）（1755）（2016）（2335）（2741）（3263）（3945）kWhp排量 L/s（GPM）17038451536.7532.5628.6124.9321.4918.3115.3912.72（582）（516）（453）（395）（341）（290）（244）（202）165探373探500探35.67（565）31.60（501）27.77（440）24.19（383）20.86（331）17.77（282）14.94（237）12.34（196）15033945532.4328.7325.2521.9918.9616.1613.5811.22（514）（455）（400）（349）（301）（256）（215）（178）14031742530.2726.8123.5620.5317.7015.0812.6710.47（480）（425）（373）（325）（281）（239）（201）（166）13029439428.1124.9021.8819.0616.4414.0011.779.73（446）（395）（347）（302）（261）（222）（187）（154）12027136325.9422.9820.2017.6015.1712.9310.868.98（411）（364）（320）（279）（240）（205）（172）（142）11024933423.7821.0718.5216.1313.9111.859.968.23（377）（334）（294）（256）（220）（188）（158）（130）10.21620.19150.16830.14660.12640.10770.09050.0748（3.427）（3.035）（2.668）（2.324）（2.003）（1.707）（1.434）（1.186）注：1、按容积效率 100%和机械效率 90%计算。
2、※为额定冲数和额定冲数运转时对应的输入功率2、3NB－800F 性能参数对照表冲数 次/分额定功率缸套直径mm和额定压力MPa（psi）17016015014013012011010013.815.617.720.323.627.733.035.0（2002）（2263）（2567）（2944）（3423）（4018）（4786）（5076）kWhp排量 L/s（GPM）16063685341.5136.7732.3228.1524.2720.6817.3814.36（658）（583）（512）（446）（385）（328）（275）（228）150探597探800探38.9234.4730.3026.3922.7619.3916.2913.47（617）（546）（480）（418）（361）（307）（258）（214）14055774736.3232.1728.28。
