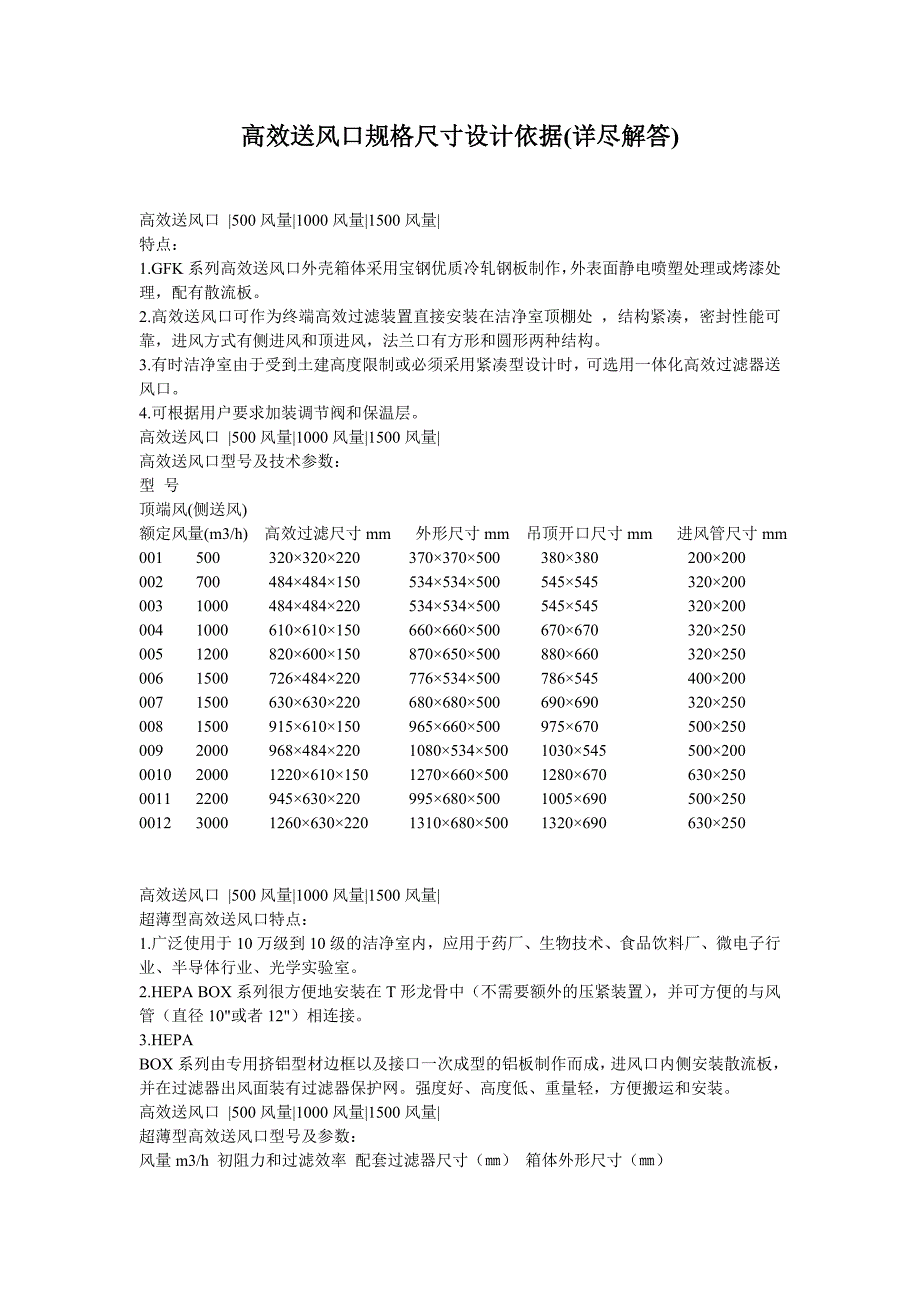

高效送风口规格尺寸设计依据高效送风口规格尺寸设计依据(详尽解答详尽解答)高效送风口 |500 风量|1000 风量|1500 风量| 特点： 1.GFK 系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作，外表面静电喷塑处理或烤漆 处理，配有散流板 2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处 ，结构紧凑，密封性能可 靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构 3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器 送风口 4.可根据用户要求加装调节阀和保温层 高效送风口 |500 风量|1000 风量|1500 风量| 高效送风口型号及技术参数： 型 号 顶端风(侧送风) 额定风量(m3/h) 高效过滤尺寸 mm 外形尺寸 mm 吊顶开口尺寸 mm 进风管尺寸 mm 001 500 320×320×220 370×370×500 380×380 200×200 002 700 484×484×150 534×534×500 545×545 320×200 003 1000 484×484×220 534×534×500 545×545 320×200 004 1000 610×610×150 660×660×500 670×670 320×250 005 1200 820×600×150 870×650×500 880×660 320×250 006 1500 726×484×220 776×534×500 786×545 400×200 007 1500 630×630×220 680×680×500 690×690 320×250 008 1500 915×610×150 965×660×500 975×670 500×250 009 2000 968×484×220 1080×534×500 1030×545 500×200 0010 2000 1220×610×150 1270×660×500 1280×670 630×250 0011 2200 945×630×220 995×680×500 1005×690 500×250 0012 3000 1260×630×220 1310×680×500 1320×690 630×250 高效送风口 |500 风量|1000 风量|1500 风量| 超薄型高效送风口特点： 1.广泛使用于 10 万级到 10 级的洁净室内，应用于药厂、生物技术、食品饮料厂、微电子 行业、半导体行业、光学实验室。
2.HEPA BOX 系列很方便地安装在 T 形龙骨中（不需要额外的压紧装置） ，并可方便的与 风管（直径 10“或者 12“）相连接 3.HEPA BOX 系列由专用挤铝型材边框以及接口一次成型的铝板制作而成，进风口内侧安装散流板， 并在过滤器出风面装有过滤器保护网强度好、高度低、重量轻，方便搬运和安装 高效送风口 |500 风量|1000 风量|1500 风量| 超薄型高效送风口型号及参数： 风量 m3/h 初阻力和过滤效率 配套过滤器尺寸（㎜） 箱体外形尺寸（㎜） HEPA ULPA Ⅰ型 Ⅱ型 Ⅲ型 1000 220Pa99.99%@0.3μm 250Pa99.9995%@0.12μm 600×600×150 565×565×91（液槽）530×530×80 600×600 1500 915×600×150 880×565×91（液槽） 845×530×80 915×600 2000 1210×600×150 1175×565×91（液槽） 1140×530×80 1210×600 高效送风口 |500 风量|1000 风量|1500 风量| 注：以上参数仅做参考，如果有特殊要求请联系我公司营销部，我公司可以根据客户的具 体需求进行定制. 广州市番禺区石基镇市莲路 46 号 ：020-84550045 ：020-84550845 联系人：龚先生（13710142110） 邮箱：lingjie@ 版权所有：广州灵洁空气净化设备制造有限公司回风口回风口一般来说，现行回风口全是定做的，常规的有 400*320，500*400，630*400 等等，这是根据回风量进行计算出来的，根据风 量和房间大小考滤回风口数量和规格!回风口风速一般采用断面风速 1-1.5 米/ 秒! 一般计算回风口风速也是按<2m/s 的范围，实际选 1-1.5m/s消防通风消防通风1）做消防通风设计前，先把高规、建规、汽车库规范的通风章节读懂。
2）地下车库，超过 2000 平米要机械排烟，不足 2000 平米不需排烟，只需通风3）假设楼主这个例子是超过 2000 平米，要机械排烟首先要划分防烟分区，防烟分区不能超越防火分区，防烟分区面积不得超过 2000 平米其次，每个防烟分区设置一个排烟系统第三，每个防烟分区的排烟量按 6 次/h 计算，高度按 3 米或实际层高 3.5 米计算（两种算法都有依据，具体可去问问周围的同行怎么做）4）风管尺寸计算的问题，我还是不说了，随便找一本通风教材或手册看看吧中华人民共和国国家标准《洁净厂房设计规范》GBJ73-84 有这样的规定：第 5．1．4 条洁净室内应保证一定的新鲜空气量，其数值频取下列风量中的最 大值； 一、乱流洁净室总送风量的 10%～30%，层流洁净室总送风量的 2～4% 二、补偿室内排风和保持室内正压值所需的新鲜空气量 三、保证室内每人每小时的新鲜空气量不小于 40 立方米由此得出下面计算公式： 十万级，房间高度按 2.5 米计算，换气次数取 15 次/小时，新风量取 20% 每人最低需要面积=40 立方米÷20%÷15÷2.5 米=5.33 平方米 万级，房间高度按 2.5 米计算，换气次数取 25 次/小时，新风量取 20% 每人最低需要面积=40 立方米÷20%÷25÷2.5 米=3.2 平方米 百级，房间高度按 2.5 米计算，换气次数取 300 次/小时（见验证指南 49 页） ， 新风量取 4% 每人最低需要面积=40 立方米÷4%÷300÷2.5 米=1.33 平方米可以看出人均需要面积与于新风量、换气次数、房间高度均是反比关系，应根 据洁净车间具体的参数来确定各个房间的人数限制，其实在图纸设计时是根据 工艺要求设计的各房间新风量、换气次数、房间高度、面积等参数。
高效送风 口 净化工作台 传递窗 洁净百级工作台 洁净棚 移动自净器 生物安 全柜 洁净洗手干手器 新风增压柜 防爆风淋室 风量调节阀 仓库风淋门 净化设备售后服务做洁净区换气次数，需做高效风口的风速，具体应如何测？具体如下： 1、高效有筛网状散流板，测时需不需要将其拆下来？ 2、具体测时风速仪离高效口多远？ 3、计算高效面积时，是以高效过滤器本身的面积参加计算，还是以散流板的面 积来参加计算？1、你如果用风量罩测，可不拆风速仪当然要拆 2、若风速仪，应离滤器 10~30cm 3、应以滤器面积计算我也是很困惑，一直在找标准的检测方法，但总是找不到 楼上说用风速仪测的时候要拆散流板，我想有点不太现实吧，如果洁净区面积 大，房间和风口又多，那岂不是一项大过程吗？.....超高效过滤器 高效过 滤器 高效过滤器检漏 高效微粒空气过滤器 初中高效空气过滤器 高效空气过滤器 空气高效过滤器检漏 高效过滤器检漏 高效过滤器结构 再说用风速仪检测时离开滤器 10—30cm 我在实际测的时候，相差 5-10cm 测 的数据就不一样了，差别很大 楼上第 3 点我们也是一样的计算方法。
很想听听大家的说法！10-30cm 的说法来自于国标《洁净厂房设计规范》GB 50073－2001 中单向流洁 净室的测量，你可以试一下另根据 GB50243，非单向流测试如下： 风口法是在安装有高效过滤器的风口处，根据风口形状连接辅助风管进行测量 即用镀锌钢板或其他不产尘材料做成与风口形状及内截面相同，长度等于 2 倍风口长边长的直管段，连接于风口外部在辅助风管出口平面上，按最少测点数不少于 6 点均匀布置，使用热球式风速仪测定各测点之风速然后，以求取的风口截面 平均风速乘以风口净截面积求取测定风量 散流板可以不拆，你可以买一个风量罩，把风口完全罩住就行，自己做一个也 行 百级散流板也可以不拆 要是乱流，不拆散流板直接测散流板孔的风速恐怕不行，孔和孔好像都不一样 倒是有一种方法说从散流板阻力——风量曲线，测一下散流板阻力，推出风量 但曲线从来没找到，所以......风速风道及风口设计 6．1 风速6．1．1 风速大小的确定 风速指通风管道内空气流动的速度一般空调系统的风速在 14m/s 以下（低速 风道） 低速空调系统的风速因处于通风系统的不同位置而不同，可参照表 6-1 表 6-1 低速系统推荐风速 （m/s） 风速低速风道部位民用建筑公共建筑工厂 新风入口3.54.05.0 风机入口3.54.05.0 风机出口5.0~8.06.5~10.08.0~12.0 主管道3.5~4.55.0~6.56.0~9.0 水平支管道3.03.0~4.54.0~5.0 立支管道2.53.0~3.54.0 送风口1.0~2.01.5~3.53.0~4.0回风管道低于送风低于送风低于送风若已知空调房间的送风量和风管的尺寸，即可用下式求出该风道内的风速。
V=L/(F×3600) （m/s） (6-1) 式中，L——风量（m3/h） ；F——风道截面积（m2） 6．1．2 风速查表法 以下几种风速表有助于设计人员确定风速高效过滤器价格 高效过滤器规格 高效过滤器型号 高效过滤器尺寸 高温高效过滤器 高效过滤器标准 无隔板高效过滤器 用于各种场所的低速风管系统的流速见表 6-2 所示 低速风管系统的最大允许流速见表 6-3 所示以噪声标准控制的允许风速见表 6-4 所示逗留区的送风流速见表 6-5 所示 已知建筑条件空调场所及风道情况即可通过查表法求得不同的风速 表 6-2 用于各类场所的低速风管流速（m/s） 低速风管系统的推荐值和最大流速 m/s住宅公共建筑 工厂应用场所 推荐最大推荐最大推荐最大 室外空气 入口2.54.02.54.52.58.0空气过滤 器1.31.51.51.81.81.8加热排管2.32.52.53.03.03.5 冷却排管2.3 2.32.52.53.03.0 淋水室2.52.52.52.52.52.5风机出口6.08.59.011.010.814.8主风管4.06.06.08.09.011.0 支风管(水 平)3.05.04.06.55.09.0支风管 （垂直）2.54.03.56.04.08.0表 6 -3 低速风管系统的最大允许流速 （m/s）应用场所以噪声控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅 3.05.04.03.03.0公寓、饭店房间 5.07.06.56.05.0办公室、图书馆 6.010.07.58.06.0大礼堂、戏院 4.06.55.55.04.0银行、。
