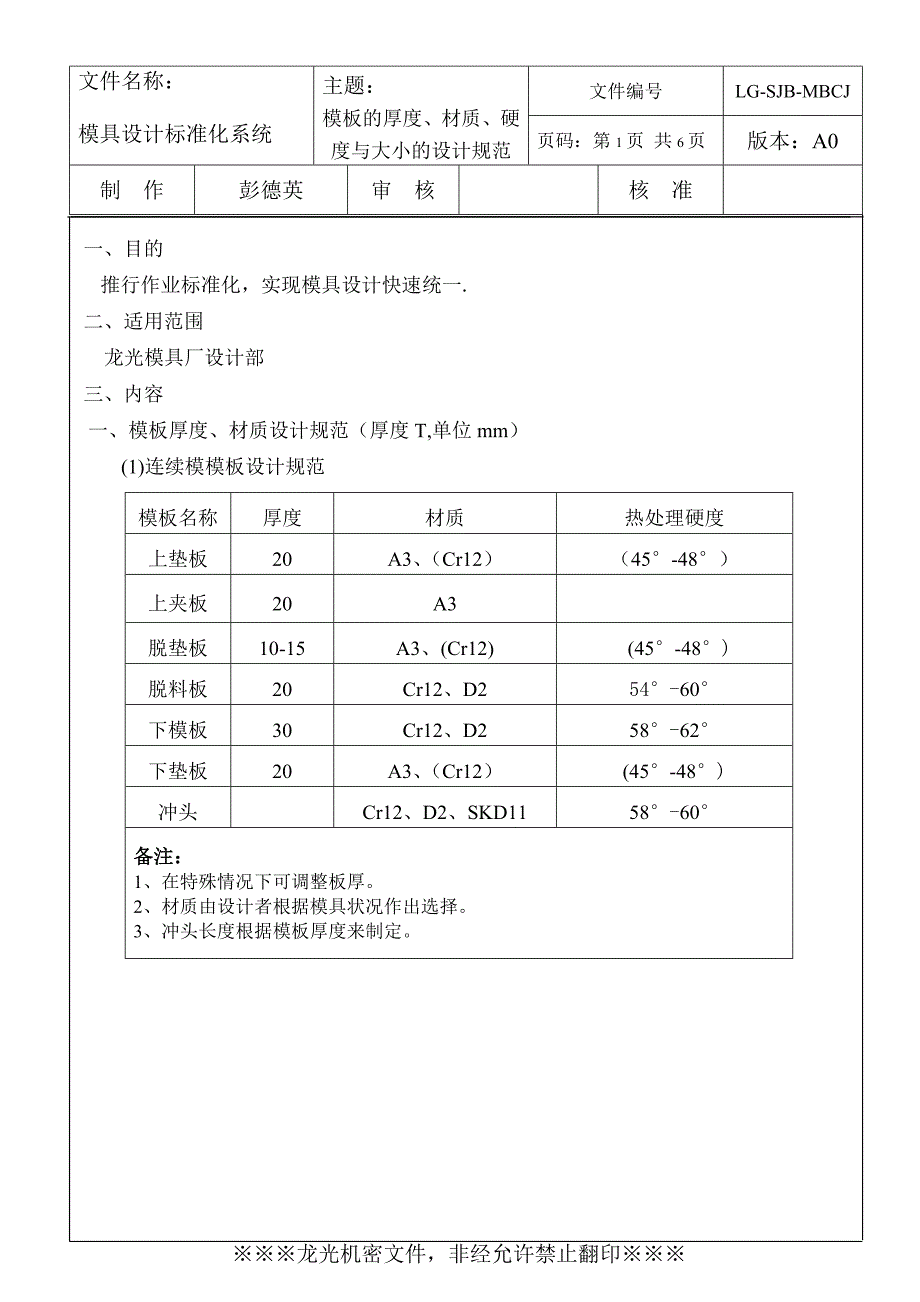

文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第1页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※一、目的推行作业标准化，实现模具设计快速统一.二、适用范围龙光模具厂设计部三、内容一、模板厚度、材质设计规范（厚度 T,单位 mm）(1)连续模模板设计规范模板名称厚度材质热处理硬度上垫板20A3、 （Cr12）（45°-48°）上夹板20A3脱垫板10-15A3、(Cr12) (45°-48°)脱料板20Cr12、D254°-60°下模板30Cr12、D258°-62°下垫板20A3、 （Cr12）(45°-48°)冲头Cr12、D2、SKD1158°-60°备注：备注： 1、在特殊情况下可调整板厚 2、材质由设计者根据模具状况作出选择 3、冲头长度根据模板厚度来制定文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第2页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※2)复合模设计规范模板名称厚度材质热处理硬度空垫板20A3打板8-15A3上垫板20A3、(Cr12)(45°-48°)上夹板20A3内外脱共用20Cr12、D254°-56°母模30Cr12、D2、SKD1158°-62°下夹板20A3 凸凹模30Cr12、D2、SKD1158°-62°冲头Cr12、D2、SKD1158°-62°备注：备注： 1、在特殊情况下可调整板厚。
2、材质由设计者根据模具状况作出选择 3、冲头长度根据模板厚度来制定 4、在特殊情况下内脱板可另备料 5、上夹板上能够放优力胶或需用的力比较小的，不需备空垫板、打板、上垫板 6、如果冲头承裁力较大,冲裁次数多时,上垫板因此容易凹陷，应选用 Cr12 料3)冲孔模设计规范模板名称厚度材质热处理硬度上夹板20A3脱垫板10-20A3、 （Cr12）(45°-48°)脱料板20Cr12、D252°-58°下模板30Cr12、D2 、SKD1158°-62°下垫板20A3冲头Cr12、D2、SKD1158°-62°文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第3页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※备注：备注： 1、在特殊情况下可调整板厚及加上垫板 2、材质由设计者根据模具状况作出选择 3、冲头长度根据模板厚度来制定 4、如果冲头承裁力较大,冲裁次数多时,因此容易凹陷，应加上垫板而且选用 Cr12 料4)折弯模设计规范模板名称厚度材质热处理硬度上垫板20A3公母30Cr12、D250°-60°母模(折块)Cr12、D250°-60°下脱板20Cr12、D250°-60°夹板20Cr12、D2下垫板26Cr12、D2 备注：备注： 1、在特殊情况下可调整板厚。
2、材质由设计者根据模具状况作出选择 3、折块:根据下夹、下脱模板厚度及需成型高度来制定二、模板的规范1）在设计中，定模板尺寸大小时，模板的一边尽可能用尾数为 50 与 00 的整数，如 （150*AA，200*AA，250*AA，300*AA） ，以方便机加工快速开料2）当模板需 750*450 线割机线割时，需线割的边到模板边不小于 25mm，当模板需 520*370，或 500*350 线割机线割时，需线割的边到模板边不小于 20mm，当模板需 320*220 线割机线割时，需线割的边到模板边不小于 14mm以上均为要保证一个直角边在此范围内，设计时，销钉孔、导柱孔位置应尽量考 虑以上要求3）模板中，弹钉孔、定位避位孔，材料避位孔，且在钻铣加工时不会影响到有用工 作部分，不用线割4）脱垫板（止挡板）一般不用线割，若需定位或安装入块时可线割或 CNC 加工文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第4页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※5）优力胶孔、弹簧孔一般采用钻孔加工，而不用线割。
6）滑块和滑块主体一般情况下不需分开备料，滑块部份需磨好工作边注：视情况也可用滑块分开备料） 7）在备模板时，单块钢板的外型尺寸最大只能备长度不超 650mm，宽 600mm三、落料、冲孔模模具板料备料设计规范（上下垫板、上下夹板、脱料板、母模板） 序号A(mm)B(mm)C(mm)L(mm)W(mm)1≧50065-802350-50050-753150-30050-704≦150指素材的最外型 尺寸 (如有切边冲子， 则包括切边冲孔 的尺寸)指素材的最外型尺 寸 (如有切边冲子，则 包括切边冲孔的尺 寸) 50-60L=A+2CW=B+2C注：根据本厂习惯：定模板尺寸大小时，模板其中的一边尺寸尽可能用尾为 50 与 00 的整数如（150*AA，200*AA，250*AA，300*AA） （以上表为备料参考）CCABWL文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第5页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※四、模座设计规范1、当模座长小于 700 时，上下模座厚度为 35mm；当模座长大 700 小于 800 时，上模座厚度 35mm，下模座厚度 40mm； 当模座长度大于 800 小于 1000 时，上模座厚度 40mm 下模座厚度 40; 当模座长度大于 10000 时，上模座厚度 50，下模座厚度 50mm;2、模座材质全部用 A3。
3、模架标准形式有四种（如图 4.1, 4.2, 4.3, 4.4,）模座模板图4 1图4模板模座模座模板模座模板图4图4文件编号LG-SJB-MBCJ文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范页码：第6页 共6页版本：A0制 作彭德英审 核核 准※※※龙光机密文件，非经允许禁止翻印※※※4、模座板板料备料规范有两种形式：1．第一种形式：没有外导柱情况下按下表L(mm)W(mm)L=A+100W=B+50A、B 指模板的最外型尺寸 (如有折块，则包括折块的尺寸)2、第二种形式：有外导柱的情况下按下表L(mm)W(mm)L=A+200W=B+50A、B 指模板的最外型尺寸 (如有折块，则包括折块的尺寸)ABWL座座座座。
