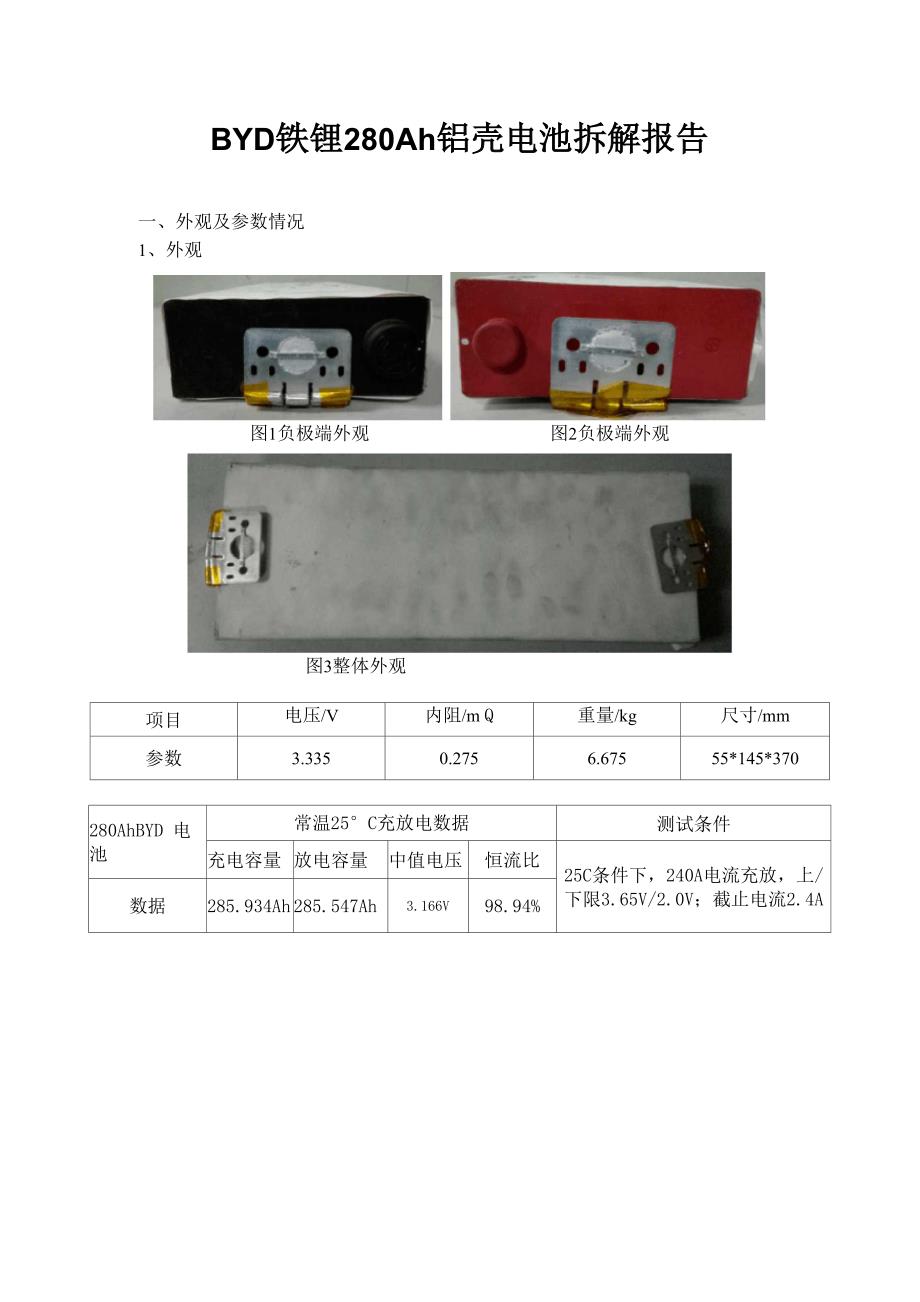

BYD铁锂280Ah铝壳电池拆解报告一、外观及参数情况1、外观图1负极端外观 图2负极端外观图3整体外观项目电压/V内阻/m Q重量/kg尺寸/mm参数3.3350.2756.67555*145*370280AhBYD 电池常温25°C充放电数据测试条件充电容量放电容量中值电压恒流比25C条件下，240A电流充放，上/ 下限3.65V/2.0V；截止电流2.4A数据285.934Ah285.547Ah3.166V98.94%图4充放电曲线2、壳体基本参数参数极耳 宽极耳长极耳后壳体厚防爆阀 直径焊接 方式焊点 数焊点 面积单位mm/个mm2mm正极57902220超声 焊3*9*33*15负极57903*9*33*15图5负极耳焊点图图6正极耳焊点图图7正极焊点图图8负极焊点图图9正极极耳图 图10负极极耳图图11单体电芯外观图怀疑连续碾压 引起褶皱图14正极极耳褶皱图图15正负极极耳支架图16电芯左右塑料板图16防爆阀3、电芯基本参数参数料区宽电芯宽电芯厚极片厚基材厚极耳宽留白宽极耳数单位mm个正极329137.914.216231■■40负极33413721■■42隔膜350/24///4、支架基本参数极耳侧支架长宽高中间塑料条 宽厚单位mm数值14254.5178.81.6芯侧料电两塑板总长凹槽 间长外部 宽内部 宽厚1厚2厚3两侧 孔凹槽 间距突起 长度单位mm数值37234554481.61.250.54*7913二、分析1、 此款铝壳电池内4并电芯为卷绕型，容量为280Ah，恒流比较高，用240A 电流充放电恒流比 98%以上。
2、 极片两侧负极与正极对应除有较大区域未反应区，见图13，测量与之对应的 正极片厚度，没有明前差异，存在疑问3、 电芯两侧有塑料板，主要是固定作用；两端极耳有塑料支架，主要将四并电 芯极耳分离开，并起支撑极耳作用。
