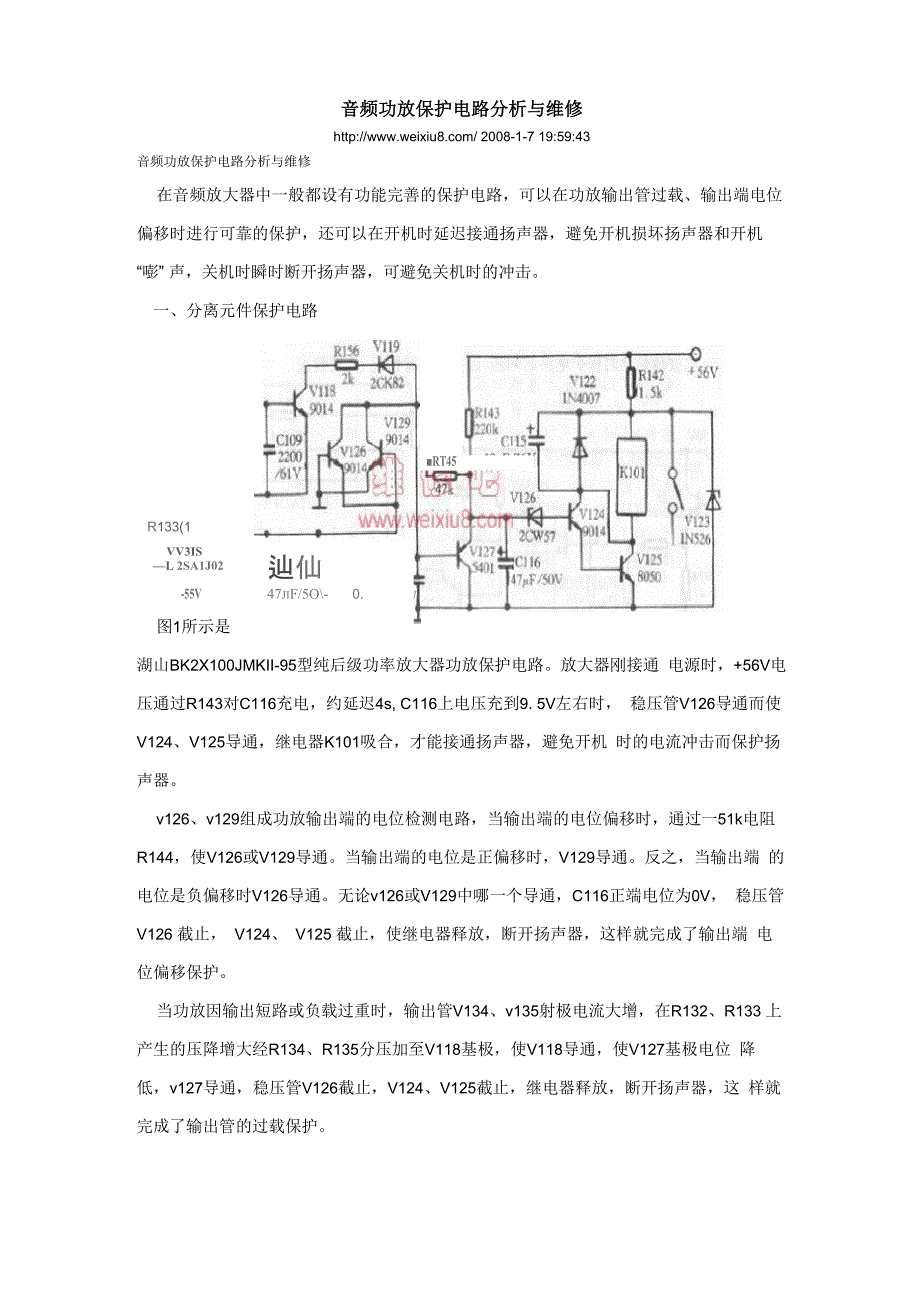

R133(1辿仙47jiF/5O\- 0.■RT45音频功放保护电路分析与维修 2008-1-7 19:59:43音频功放保护电路分析与维修在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位 偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭” 声，关机时瞬时断开扬声器，可避免关机时的冲击一、分离元件保护电路VV3IS—L 2SA1J02-55V图1所示是湖山BK2X100JMKII-95型纯后级功率放大器功放保护电路放大器刚接通 电源时，+56V电压通过R143对C116充电，约延迟4s, C116上电压充到9. 5V左右时， 稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机 时的电流冲击而保护扬声器v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻 R144，使V126或V129导通当输出端的电位是正偏移时，V129导通反之，当输出端 的电位是负偏移时V126导通无论v126或V129中哪一个导通，C116正端电位为0V， 稳压管 V126 截止， V124、 V125 截止，使继电器释放，断开扬声器，这样就完成了输出端 电位偏移保护。
当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133 上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位 降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这 样就完成了输出管的过载保护uPC1237 保护电路24k2NS401l.l.a..R55IOxiu8reR50J2R710.25Wm0.250533ti>L2R544.7kQ刃2\5551IQI323C4278O.U22^FD3lIN4HK R-VQ2« 皿Ts2SA1633图2所示是天逸AD-5100A型AV放大器功放保护电路J1、J2为接在功放输出端的继 电器刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压 时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实 现开机延时保护功能当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过 +0. 7V，或低于-0. 23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬 声器，实现功放输出端的直流电压偏移保护。
当功放输出极短路或负载过重时，使功放输出级的电流过大(超过8A)，R67或R70两端 电压达到约2V时，可使Q29或Q30导通，Q31也随之导通，使IC2 1脚输入一电压值， 使J1、J2释放，断开扬声器，实现功放末级电流过载保护电源变压器交流40V绕组的一 端，经D32、R59加至IC2 4脚，关机时，交流电压瞬时消失，而其他直流供电暂没消失,J1、 J2 瞬时释放，扬声器断开，以避免关机时的冲击三、TA7317P保护电路5：or13R3O 6血LR403EU]33k駅403R290.^47綽2N] TA73I7P3R4S 2003R461OOSCVD-3R44 27k—3K41 47k -C3—3V14 C2690A3C87汕总种\VWj芒4.7 細+ WVJV16理巧1N41戦M943图3所示是湖山AKV1OO型AV放大器功放保护电路刚开机时，+50V电压经3R44、 3R43对电容3C8充电，数秒后3N1(TA7317P)⑧脚电压上升到约1. 2V时，继电器3K1、 3K2 吸合，接通各路扬声器，完成开机延时保护当右声道输出级的负载过重或出现短路时， 输出管电流急剧增大，使3V14射极电阻3R28两端电压增大，经3R30、3R32分压加至 3V16基极，使3V16导通。
这时集电极为低电位，使3V17导通，3N1①脚电压也升高， 继电器3K1、3K2随即释放，断开负载完成过载保护当因某种故障使输出端出现一定的直流电位时，经3R48加至3N1②脚，此脚检测到直 流电位，随即释放继电器3K1、3K2，完成输出端电位偏移保护同理，当左声道、中置声 道、环绕声道输出端直流电位偏移时，经LR4O、CR4O、SR4O加至3N1②脚，此脚检测到 直流电位进行保护四、故障检修实例［例 1］湖山 AKVlOO 型 AV 放大器开机时有冲击声此故障是延时保护电路的问题，因为在正常情况下，功放应在开机时延迟接通扬声器， 以避免冲击噪声参阅图3,正常情况下，3N1的⑨脚在接通电源后应为2. 9V，⑧脚在通电后5s左右从 OV增加到1. 2V这时3N1⑥脚输出O. 9V低电平，使继电器吸合，接通扬声器而此机 3N1⑧脚在通电瞬间即上升到1. 2V,继电器很快吸合，无延时效果焊下3C8检测，发 现此电容已失效，用一 47uF/25V新电容更换后，故障排除［例2］天逸AD-5100型AV放大器主声道无输出 打开电源开关后，听不见继电器的吸合声正常情况下，打开电源开关后几秒钟，就可 听到“嗒”一声，即继电器的吸合声。
参阅图2,若测得功放输出端电压高于正负1v,则是功放输出端电压不正常所致，常见 原因是因为电源电路中某一滤波电容失效变质、漏电，桥式整流臂某一臂二极管性能变差 造成正负电源电压不对称，或是功放电路的直流工作状态不正常；若测得R67或R70两端 电压超过2V，这是功放管Q13、Q14、Q27、Q28已击穿或漏电，或是前级推动管击穿或 耐压不足实际测试上述两项均正常将功放电路正负电源切断，单独给保护电路供电，因为功放 电路的电源切断后，就不会有过载或输出电压偏移，所以保护电路在通电几秒后继电器应吸 合现此时继电器仍不吸合，这是保护电路本身出了故障，测IC2各脚电压正常，仔细检 查，发现两个继电器相接的线路板出现一裂缝，补焊后故障排除。
