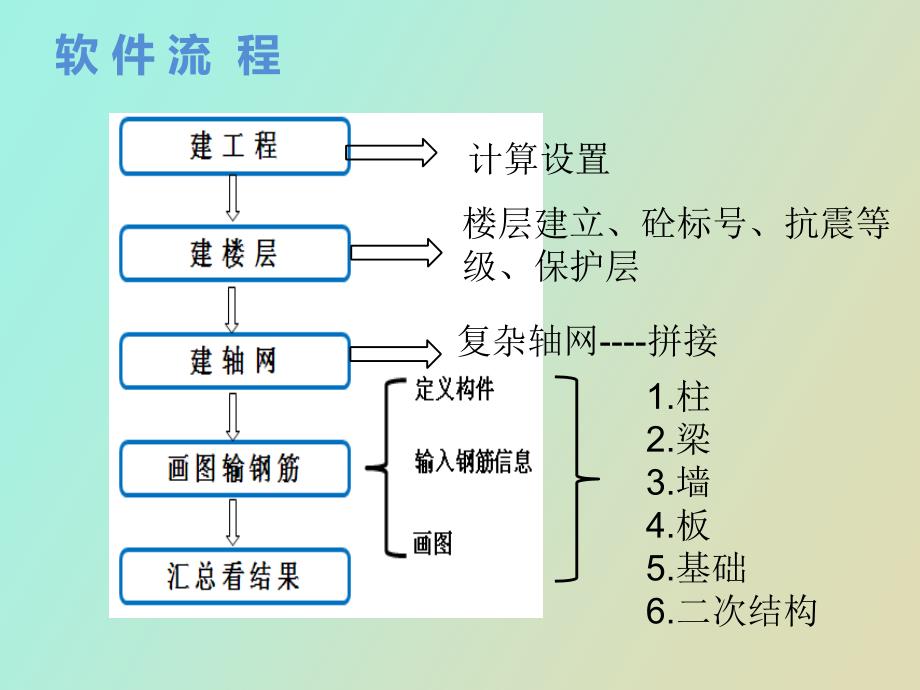

软件流程计算设置 楼层建立、砼标号、抗震等级、保护层复杂轴网----拼接1.柱2.梁3.墙4.板5.基础6.二次结构 单元1 1 计算设置、块操作 •1 1、计算设置•2 2、块操作•3 3、构件列表、拾取构件 比重设置•圆6的钢筋比重改为6.5比重值 1.1.1计算设置§柱柱§墙墙 1.1.1计算设置§条形基础、独立基础条形基础、独立基础§砌体结构砌体结构§框架梁框架梁 1.1.2块操作块镜像块复制•块操作块删除块存盘块提取 1.1.3 1.1.3 特殊功能构件列表构件列表拾取构件拾取构件异型构件的定义网格异型构件的定义网格 单元2.12.1 柱•1 1、柱子箍筋内外直径不同时的处理•2 2、柱其他属性•3 3、柱变截面处理（板面、层中） 2.1 2.1 柱箍筋内外直径不同•柱子箍筋内外直径不同时的处理方法：。
2.1 2.1 柱其他属性•柱其他属性 2.1 2.1 柱子变截面处理中间层变截面柱子的锚固方法：中间层变截面柱子的锚固方法：定义柱子信息时要在弯锚的钢筋前面加*号 2.1 2.1 柱子层中变截面处理钢筋信息输入加“*”修改本层柱高度，修改上层柱底标高并使之相接 2.12.1柱子变截面处理 2.2 2.2 梁•跨设置•变截面、渐变截面，梁平法表格•悬挑梁•箍筋的特殊输入格式•支座负筋直接输入长度的输入方法•下部不伸入支座钢筋•折梁的处理方法•布筋分析的灵活使用 跨设置 KL、WKL变截面 悬挑梁 悬挑梁的输入格式1、悬挑端的上部钢筋应输入在悬挑端的上部跨中2、悬挑端的钢筋型号应该按照实际情况选取 梁钢筋的特殊输入格式箍筋：A10@100(4)/200(2)箍筋： A10@100(4)+A8@200(2)箍筋： 16A10@150/200支座：4B25/2B22-3200/2800下部钢筋： 6b25 2（-2)/4 2b25+3b22(-3)/5b25 折梁处理思路1、画梁2、打断梁 折梁处理思路3、定义斜板4、合并梁5、原位标注 折梁处理思路6、三维检查7、核对 结果 总结折梁处理思路•1、画梁•2、打断梁•3、定义斜板•4、合并梁•5、原位标注•6、三维检查•7、核对结果 2.3剪力墙•剪力墙其他属性•内外侧钢筋不同•隔一布一不同直径•同一条线上，先合并再汇总•墙的洞口关系（连梁的关系）•按墙绘制柱•约束构件的绘制方法 剪力墙其他属性•压墙筋•水平钢筋是否增加搭接•其他钢筋 剪力墙其他属性•水平钢筋是否增加搭接 剪力墙其他属性•其他钢筋的应用 剪力墙内外侧钢筋不同软件处理方法：软件处理方法：在软件中，在属性编辑里面直接输入两种直径用“+”号连接即可。
剪力墙外侧水平筋隔一布一不同直径•如果剪力墙中水平筋中图纸规定:B14和B12钢筋以200的间距布置，如何处理？ 剪力墙合并•在剪力墙钢筋计算中，如果两端剪力墙分开画的话，计算的钢筋时断开的，所以应该注意画图的方向看画图方向选择键盘上的“~”键 剪力墙和连梁关系如图：剪力墙结构中有结构洞口，用砌块填充，在砌块上面有个窗，此种构造在现在图纸中常见，如何处理？ 调整结果在下图中修改连梁的侧面钢筋，长度调整为：在下图中修改连梁的侧面钢筋，长度调整为： 原计算结果原计算结果-连梁两段的锚固长度连梁两段的锚固长度-2*剪力墙水平筋在端部的弯折剪力墙水平筋在端部的弯折+2墙保护层墙保护层 按墙绘制暗柱如下图:在该剪力墙的交点布置暗柱利用软件中的按墙绘制柱功能，输入每段的长度即可 约束边缘构件•如图： 约束边缘构件•处理方法：•方法1、直接采用参数化柱；把约束段中的竖向钢筋加入到暗柱里面 约束边缘构件•方法2：利用构造边缘构件，然后，把约束段中的拉筋加入其他箍筋里面来处理 2.4筏板基础•在软件中不同厚度、不同标高的筏基相交时，钢筋是如何处理的？•筏基边坡钢筋的处理？•独基加防水板的处理方式 筏板基础 筏板基础总结：斜段少算，直段多算，综合起来与图集一端多总结：斜段少算，直段多算，综合起来与图集一端多0.586倍高差（以倍高差（以45度角为例）度角为例） 筏板基础•筏基边如有放坡，软件计算时按垂直弯折计算的，会有少部分误差 筏板封边－外伸 独基加防水板 独基加防水板处理此问题需要的两个构件：防水板=现浇板，独基=桩承台桩承台属性板节点设置 独基加防水板桩承台截面定义为右图黄色框范围，钢筋配置在桩承台其他钢桩承台截面定义为右图黄色框范围，钢筋配置在桩承台其他钢筋中，桩承台本身默认的钢筋信息删除筋中，桩承台本身默认的钢筋信息删除 条基•条基中为双层钢筋网片 条基•如果是梯形截面的双层网片条基 承台连梁•1.承台连梁在软件中用楼层框架梁定义 二次结构•砌体加筋•构造柱•圈梁 CAD导图n两步提取一步识别两步提取一步识别n注意点注意点 定位定位CAD图图 先导门窗表、柱表、连梁表先导门窗表、柱表、连梁表 CAD导图•两步提取一步识别•注意点定位CAD图先导门窗表、柱表、连梁表 快捷方式•F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱端头方向F3左右翻转，shift＋F3上下翻转）•F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）•F5：合法性检查•F6：梁原位标注时输入当前列数据，显示基础主梁、跨中板带，CAD导图时‘显示CAD图’•F7：打开“设置CAD图层显示状态”对话框，显示基础次梁、柱上（下）板带•F8：单构件输入时进入平法输入 回顾1、计算设置 2、块操作 3、构件列表、拾取构件 4、柱、梁、墙、板、基础、二次结构5、CAD导图6、快捷方式 ＣＡＤＣＡＤ 预算预算导导入入导入导入导导入入钢筋钢筋清单清单导导入入导导入入导导 入入图形图形 单元5整体解决方案广联达软件整体解决方案广联达软件整体解决方案无缝接口无缝接口数据共享数据共享一图两算一图两算 学习的资源1 1、服务新干线、服务新干线2 2、软件文字、软件文字/ /视频帮助视频帮助3 3、产品操作手册、产品操作手册4 4、软件培训、软件培训5 5、服务热线、服务热线 。
