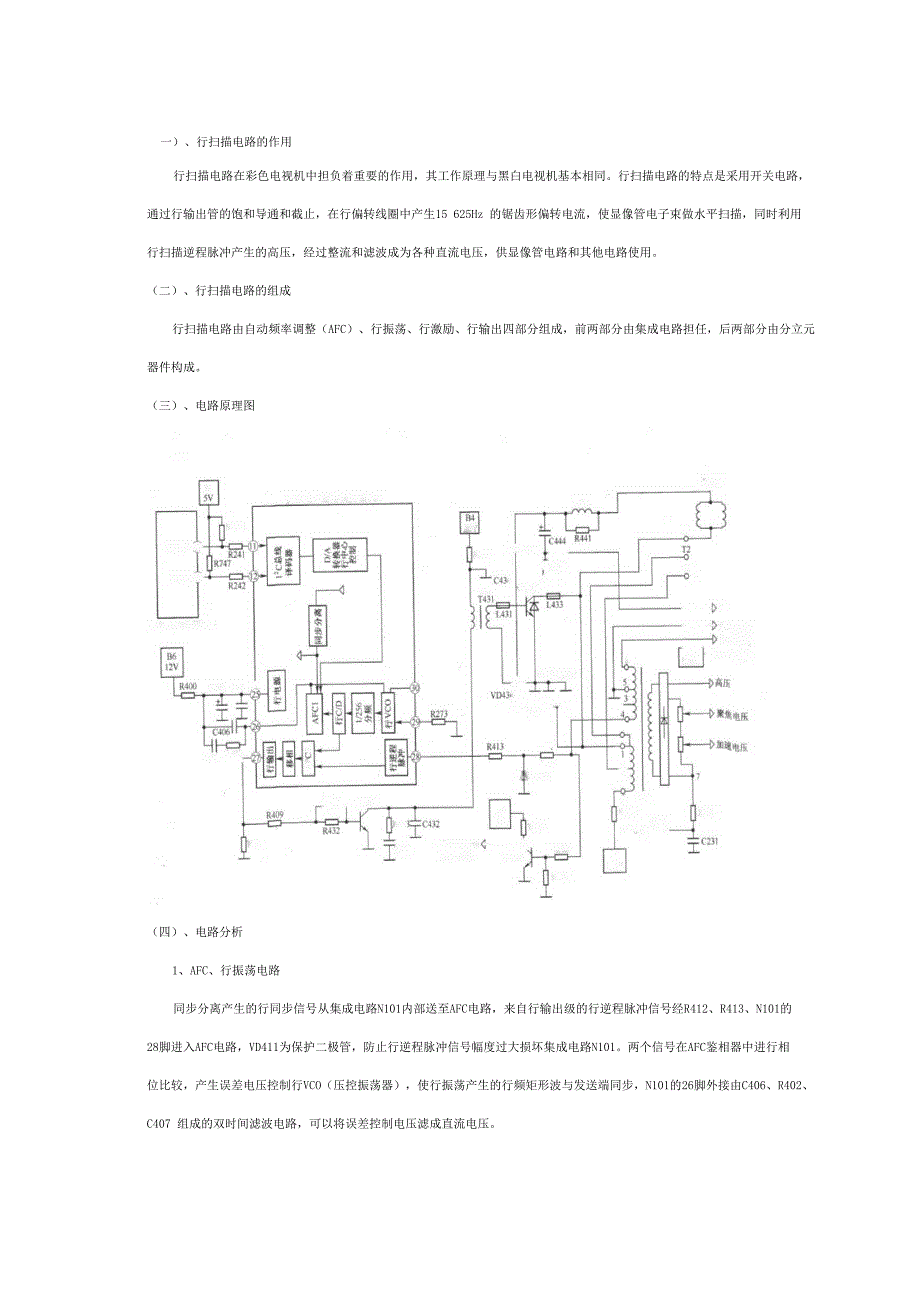

两个信号在AFC鉴相器中进行相 位比较，产生误差电压控制行VCO（压控振荡器），使行振荡产生的行频矩形波与发送端同步，N101的26脚外接由C406、R402、 C407 组成的双时间滤波电路，可以将误差控制电压滤成直流电压通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动行振荡电路由集成电路N101内部的行VC0产生4MHz振荡信号，经1 / 256分频器分频后产生行频脉冲从27脚输出到行激 励电路，因而不需要外接石英晶体2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路N101的27脚输出的行频矩形脉冲信号，经R409、R432使.VT431 饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止R433、C433、C432可防止产生过高的峰值电压，R434是保护电 阻，可调整行激励输出的大小和保护行激励管3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U°$l 500V，PcM$50WC435、C436是逆程电容，为了防止逆程电容 开路引起高压过高，采用两只电容器并联T471是行输出变压器，C441是S校正电容，行偏转线圈通过插座接在VT432集电 极和S校正电容之间，L441可以改善水平扫描线性。
行激励级输出的开关脉冲信号，经T431次级使行输出管VT432不断地饱和导通和截止，在行偏转线圈中产生行频锯齿 形偏转电流，使显像管电子束做水平扫描逆程时，在VT432集电极产生一个900V左右的逆程脉冲电压VD436为限流电阻， 防止行电流过大烧毁行输出管VT4324 、行输出变压器T471为行输出变压器，+120V通过2、1脚之间的初级绕组给行输出电路供电，同时也将行输出电路产生的约900V逆程电 压，在次级绕组中升压或降压，供给电视机中的其他电路1） 、高压电路彩色电视机都采用一体化行输出变压器，次级高压绕组为三级一次升压电路，整流后取得22〜25kV的高压，通过高压绝 缘线和高压帽接入显像管的高压极次级高压绕组的另一端则通过7脚引出，经R243、R232、R223接人ABL电路高压绕组 的中间有一抽头，经整流后取得聚焦极电压，通过聚焦电位器（在行输出变压器内部）调整电压后用高压绝缘线接入显像管的聚 焦极在聚焦电位器下部接加速极电位器（也在行输出变压器内部），调整电压后用绝缘线加入显像管的加速极2） 、低压电路低压绕组从6脚和5脚输出行逆程脉冲电压，经限流电阻R491给显像管灯丝供电。
6脚输出的行逆程脉冲信号，经R412、 R413加至集成电路N101的28脚提供给行AFC电路6脚输出的行逆程脉冲信号，还经R732、VT705倒相后加至微处理器N701 的 18 脚五）行扫描电路检修行扫描电路的工作特点是开关电路，因此不能用信号干扰法来检修，主要是通过元件在路电阻测量、直流电压测量、直流 电流测量来判断故障，1 、重要在路电阻检测点（1） 、行输出管VT432集电极与发射极间电阻检测方法：用万用表电阻 RX1 欧挡，红表笔接发射极、黑表笔接集电极时表针不动（阻值大）；黑表笔接发射极、红表笔接集电极时，阻值在15〜20欧为正常若两次测量阻值都为零或接近零，表示行输出管已被击穿短路或其他元件击穿短路2） 、行激励管VT431在路电阻测量 可用在路元件电阻测量法对行激励管进行测量，测量集电结和发射结，检查是否出现击穿短路或断路 2、重要直流电压、电流测量点（1） 、行输出电路电源供应端+120V可以测量限流电阻R233两端直流电压：① 电压为+120V时，说明电源电路正常② 若限流电阻R233下端有+120V，而上端为0V，则R233开路③ 若无电压（电压为0V），则行输出电路出现短路或电源电路无输出电压，+120V滤波电容C561无容量失效。
④ 若电压低于+120V，则行输出级元件出现短路或电源电路输出电压低⑤ 若电压高于+120V，则电源电路稳压部分出现故障，应维修电源电路2） 、行输出管VT432基极与发射极间电压为-0.015V检测行振荡电路，看行激励电路是否提供行频脉冲开关信号3） 、行激励管VT431集电极直流电压通过测量VT431集电极电压可以判断行激励级是否工作若正常工作时集电极电压低于电源电压为17V,行激励级未工作 时，集电极电压等于电源电压24V，如果电阻R434开路，集电极也无电压4）、行振荡电源供应脚、LA76818A的25脚电压为5V行振荡电路电源由B6+12v经电阻R400降压后供应若N101⑤脚无电压，行振荡电路将停振，行扫描电路将停止工作，其故障为电阻R400开路，B6电源为0V时为遥控开关机电路或电源电路故障5）行输出级工作电流通过对行输出级工作电流的测量，可以判断出工作是否正常，是否有过载或短路故障测量时可采用挂表的方法，将电阻R233与行输出变压器电源输入脚之间断开后，由于本电路行输出级不给其他电路供电，正常电流值应在200mA以内3、常见故障及检修方法故障现象1：待机指示灯不亮，无光栅，无伴音。
彩色电视机打开电源开关后，待机指示灯不亮，屏幕上无光栅、无图像、无伴音，这种故障也称为“三无”这是电视机 经常发生的故障，因此应首先从行扫描电路开始检查，重点是测量行输出管VT432集电极与发射极之间的电阻和行输出级供电 端+12OV电压检修程序1：① 首先应检查行输出管VT432是否损坏，测量行输出管VT432集电极与发射极之间电阻若两次测量电阻值都为0Q，说明 行输出管 VT432 已击穿 t② 用吸锡烙铁拆下已击穿的行输出管VT432③在集电极与发射极之间接人一个220V 25〜40W的灯泡作为假负载（也可以用20W电烙铁），如图所示通电后测量假负载与地线之间的电压，若电压为+120V，说明电源电路正常，可关机拆下假负载,、换上新的行输出管如 果电压低于+I2OV或高于+12OV（达到+125V〜+175V左右），或者无电压，说明电源电路有故障，应检修电源电路，待电压正常 后方可拆下假负载，换上新的行输出管检修程序2：① 用在路电阻检测法测量行输出管VT432集电极与发射极之间电阻，正、反向测量两次，若一次测量表针不动，另一次测 量为15〜2012，说明行输出管未击穿② 测量行输出供电端+B电压为0V,应检修电源电路。
故障现象 2：打开电源开关后待机灯亮，按动遥控开／关机键待机指示灯灭，但无光栅，无伴音 j打开电源开关后待机灯亮，说明电源电路已工作，按动遥控开／关机键，指示灯灭，说明遥控开关机电路正常，但无光栅，无伴音，故障可能发生的部位为行扫描电路和12C总线电路检修程序1：① 测量+B电源供电端+120V电压正常，观察发现显像管灯丝不亮，说明行扫描电路未工作② 检查行激励级，测量行输出管VT432基极与发射极之间电压，有-0.015V，测量行激励级VT431集电极电压为+17V，行激励级工作正常故障为行输出管VT432性能不良，0值下降，用型号相同的新行输出管更换 ‘③ 测量VT432基极与发射极之间电压为0V,测量VT431集电极电压为0V,说明行激励级出现故障，故障原因有：R434开 路，VT431击穿或B4电源为0V造成B4为0V的故障原因有：R550开路，VT551、R565、VT552、R561开路，C563无容量失效④ 测量VT432基极与发射极之间电压为0V，测量VT431集电极电压为+26V时，用在路电阻检测法检查VT431,若VT431开路损坏，需更换VT431,如果VT431未损坏，说明行激励级未工作，要检查行振荡电路。
⑤ 测量行振荡电源供应端N101的25脚电压25脚电压为0V时的故障原因有：R400开路，VT554、R567、VD562、N551开 路， VT552、 R561 开路测量N101的25脚电压+5V正常，但行振荡电路不工作，故障原因有C404无容量，集成电路N101损坏检修程序 2：① 测量+B电源供应端电压在70〜90V,测量行输出级工作电流在200mA以上，说明行输出级电路有短路现象② 关掉电源，用手检查行输出变压器T471温度，发现温度升高或穿孔冒烟，说明故障为T471内部绕组短路，需用相同规 格型号的行输出变压器更换③ 若行偏转线圈内部短路，在光线较暗时可以看见有跳火的现象，应注意观察在更换偏转线圈时要使用相同规格型号的, 如用其他型号的代换，注意形状要一致检修程序 3：① 测量+B电源供应端+110V正常，观察显像管灯丝已点亮，说明电源电路、行扫描电路都已正常工作，但无光栅，无伴音② 检查 I2C 总线电路数据故障现象3：垂直一条亮线屏幕中间出现一条垂直亮线，这种故障多发生在带枕形校正电路的彩色电视机中检修程序：①枕形校正变压器与行偏转线圈串联，因此要通过很大的偏转电流，其焊点很容易产生虚焊。
可对发生虚焊的焊点进行补焊②可能是行偏转线圈断路，焊点或插座接触不良，S校正电容C441开路或失效可检测行偏转线圈及连接线、插座、S 校正电容器，对性能不良的元件予以更换故障现象 4：有伴音、无光栅、无图像 有伴音，说明电源电路、行扫描电路、公共通道、伴音通道等电路都正常，无光栅、无图像的故障原因在亮度通道及显像 管电路检修程序 l：①用直观检查法观察显像管灯丝是否点亮发光，若灯丝不亮，阴极不能发射电子，显像管无光栅，经观察发现灯丝不亮②测量灯丝电压测量方法：用万用表交流电压10V挡，测量F（或H）和F（或H）之间的电压，大约在3〜4V测量后若无 电压，可检查限流电阻R491是否开路，灯丝连线及插头、插座是否有虚焊、开路等③ 用万用表交流电压10V挡测量。
