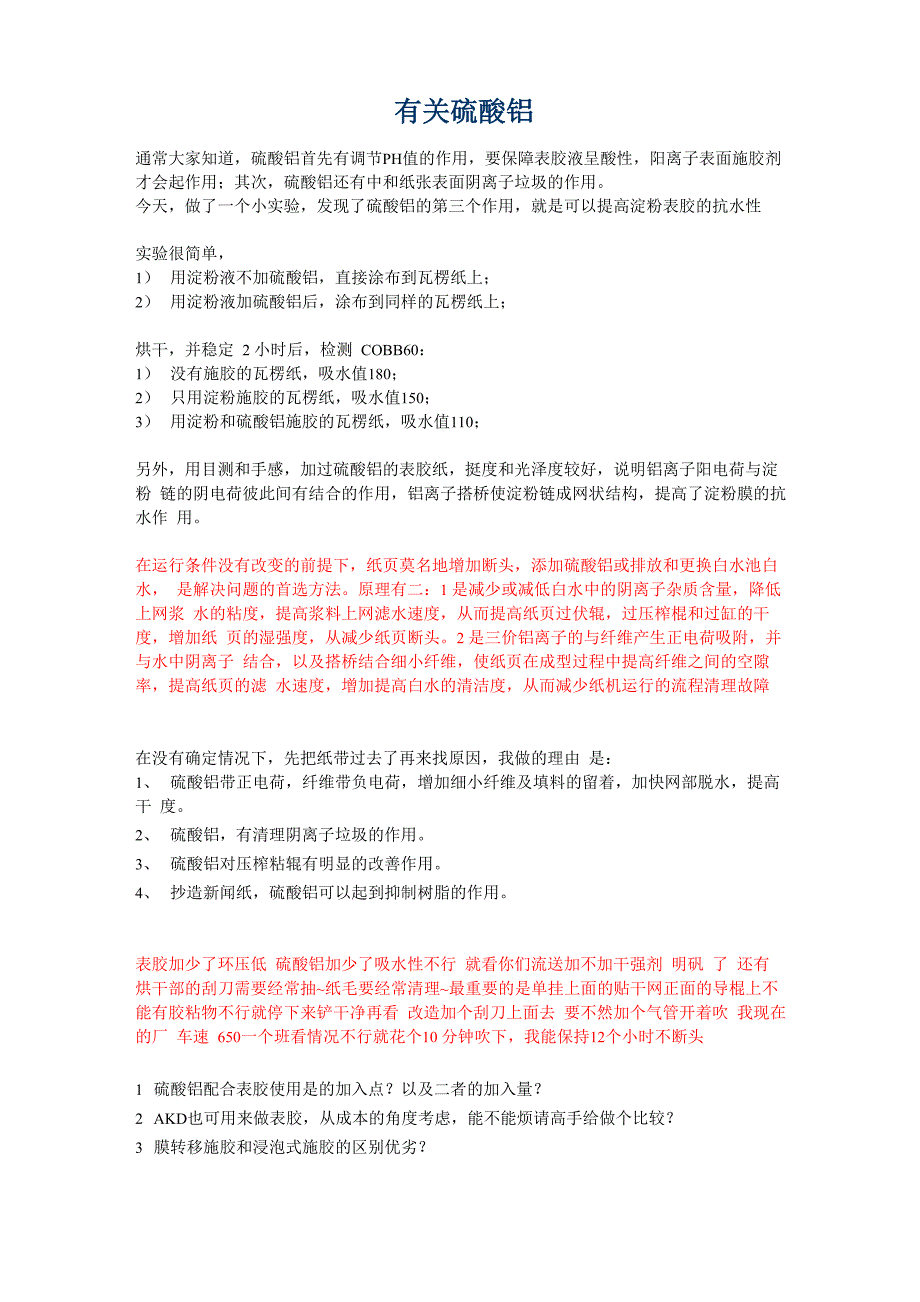

有关硫酸铝通常大家知道，硫酸铝首先有调节PH值的作用，要保障表胶液呈酸性，阳离子表面施胶剂 才会起作用；其次，硫酸铝还有中和纸张表面阴离子垃圾的作用今天，做了一个小实验，发现了硫酸铝的第三个作用，就是可以提高淀粉表胶的抗水性实验很简单，1） 用淀粉液不加硫酸铝，直接涂布到瓦楞纸上；2） 用淀粉液加硫酸铝后，涂布到同样的瓦楞纸上；烘干，并稳定 2 小时后，检测 COBB60：1） 没有施胶的瓦楞纸，吸水值180；2） 只用淀粉施胶的瓦楞纸，吸水值150；3） 用淀粉和硫酸铝施胶的瓦楞纸，吸水值110；另外，用目测和手感，加过硫酸铝的表胶纸，挺度和光泽度较好，说明铝离子阳电荷与淀粉 链的阴电荷彼此间有结合的作用，铝离子搭桥使淀粉链成网状结构，提高了淀粉膜的抗水作 用在运行条件没有改变的前提下，纸页莫名地增加断头，添加硫酸铝或排放和更换白水池白水， 是解决问题的首选方法原理有二：1 是减少或减低白水中的阴离子杂质含量，降低上网浆 水的粘度，提高浆料上网滤水速度，从而提高纸页过伏辊，过压榨棍和过缸的干度，增加纸 页的湿强度，从减少纸页断头2 是三价铝离子的与纤维产生正电荷吸附，并与水中阴离子 结合，以及搭桥结合细小纤维，使纸页在成型过程中提高纤维之间的空隙率，提高纸页的滤 水速度，增加提高白水的清洁度，从而减少纸机运行的流程清理故障在没有确定情况下，先把纸带过去了再来找原因，我做的理由 是：1、 硫酸铝带正电荷，纤维带负电荷，增加细小纤维及填料的留着，加快网部脱水，提高干 度。
2、 硫酸铝，有清理阴离子垃圾的作用3、 硫酸铝对压榨粘辊有明显的改善作用4、 抄造新闻纸，硫酸铝可以起到抑制树脂的作用表胶加少了环压低 硫酸铝加少了吸水性不行 就看你们流送加不加干强剂 明矾 了 还有 烘干部的刮刀需要经常抽~纸毛要经常清理~最重要的是单挂上面的贴干网正面的导棍上不 能有胶粘物不行就停下来铲干净再看 改造加个刮刀上面去 要不然加个气管开着吹 我现在 的厂 车速 650一个班看情况不行就花个10 分钟吹下，我能保持12个小时不断头1 硫酸铝配合表胶使用是的加入点？以及二者的加入量？2 AKD也可用来做表胶，从成本的角度考虑，能不能烦请高手给做个比较？3 膜转移施胶和浸泡式施胶的区别优劣？1）硫酸铝的主要作用是中和阴离子垃圾，因此，其加入点要放在回流液的后面，或者是上 胶泵的前面硫酸铝加量多少，主要取决于回流液的阴离子垃圾的数量，可以用仪器检测 高施胶度纸，用硫酸铝也可加强淀粉膜的密度2）AKD 可以用来做表胶，但不能做高施胶度纸张，主要是“打滑”问题3）膜转移施胶的优势，是可以节约后段烘缸的蒸汽消耗；同时，膜转移施胶可以适应高速 纸机的速度要求；膜转移施胶适合涂布白板纸以及箱板纸，不适合瓦楞纸。
瓦楞纸，只有两 种施胶，第一是浆内施胶，第二是浸泡式施胶，而且浸泡式施胶用苯乙烯丙烯酸类表胶，可 以达到任意施胶度，是高施胶度纸张的最佳选择浸泡式施胶最适合制造瓦楞纸、其次是箱板纸，用于涂布白板纸会增加蒸汽成本淀粉如果不加硫酸铝，排列疏松，不抗水，但韧性好 但硫酸铝加太多，淀粉排列太紧密，虽更抗水，但会导致淀粉薄膜发脆 通常按照120 克重纸计算，吨纸硫酸铝溶液加量2-3公斤较好 当然，在浆内加硫酸铝，会减少表胶淀粉的硫酸铝，因此，阳离子需求量不高于300 为宜 浆内加硫酸铝稍多些，不至于纸张发脆强阳离子表胶对硫酸铝的依赖小 阴离子表胶对硫酸铝依赖最大两种表胶 一种适合浸泡式施胶，另一种适合膜转移施胶 浸泡式的，4600/500米车速，我们最低可用到1 公斤（冬天），1.3（公斤）; 膜转移的表胶，不同纸机条件有差异，加量不同，大致在1.8公斤到 2.5公斤范围一般硫酸铝是为了表胶施胶时调节淀粉PH值时添加的，有些表胶是阳性的需要在酸性条件 下使用，简单来说就是为酸性施胶提供施胶条件硫酸铝是造纸中不可替代的助剂之一：1） 本质上，主要利用其三价铝的阳离子性，同时价廉物美；2） 中和阴离子垃圾；3） 调节PH值，保障阳离子助剂发挥最大的作用；4） 为淀粉和纤维架桥，使淀粉的留住率提高，并提高其与纤维的结合力；其副作用是，存在游离酸，会与纤维的羟基作用而脱水导致纸张发脆。
只要选择品质良好的 硫酸铝，妥善使用，是制浆造纸中不可多得的优良助剂硫酸铝的作用:助留剂•助滤剂•成形助剂•阴离子垃圾中和剂.ph控制剂•树脂控制剂•松香施胶 剂.净水絮凝剂.淀粉增强助留剂实质上是因为硫酸铝加多以后，淀粉链被铝离子架桥成网，硫酸铝越多，网越密，淀粉链密 度高了，自然就会发脆！。
