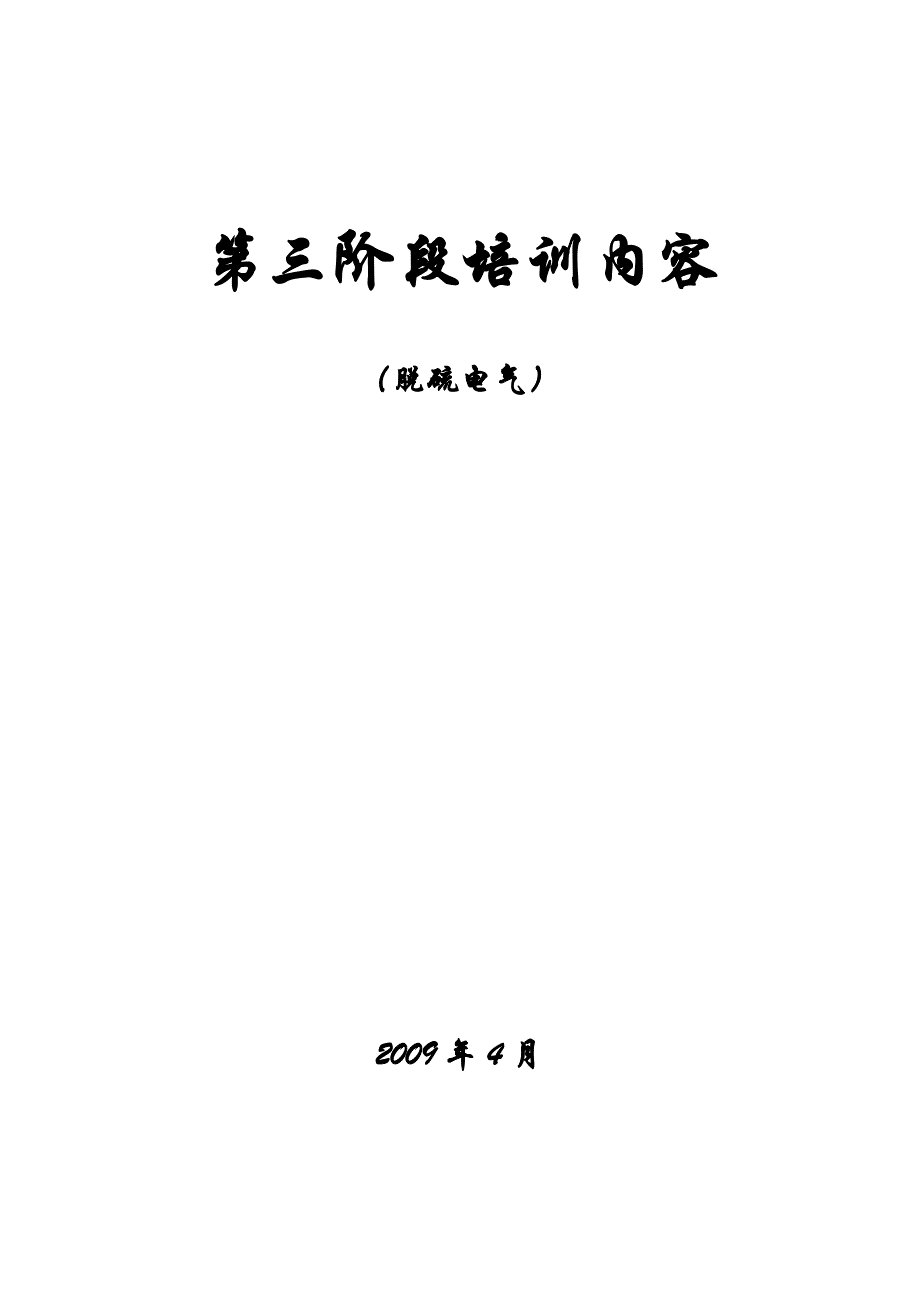

第三阶段培训内容（脱硫电气）2009年4月脱硫第三阶段培训一、开关联锁1、手车位置与断路器的联锁1.1只有当手车上的断路器处于分闸状态时，手车底盘车内阻止手车移动的联锁才能解锁，手车才能离开断开位置/试验位置或工作位置1.2只有当手车锁定在断开位置/试验位置或工作位置时，手车上的电气控制回路才能接通，同时手车底盘车内阻止断路器合闸的联锁才能解锁，断路器才能合闸1.3当手车处于中间位置时，断路器的电气合闸回路和合闸机械传动系统均被闭锁，断路器不能合闸2、手车位置与接地开关的联锁2.1只有当手车处于断开位置/试验位置或移开位置时，手车阻止开关柜接地开关关合的联锁才能解锁，这时开关柜的接地开关才能合闸2.2接地开关处于合闸状态时，接地开关操作轴上的联锁结构将阻挡手车移动，以使手车不能向工作位置推进3、手车位置与二次插头的联锁手车进入柜内后，二次插头与手车位置之间应有以下联锁3.1只有当手车处于断开位置/试验位置时才能插拔二次插头3.2手车离开断开位置/试验位置后，在向工作位置推进的过程中和到达工作位置以后，不能拔开二次插头4.接地开关与电缆室盖板间的联锁只有当接地开关处于合闸状态时，开关柜的下门或电缆室的后封板才能打开。
也只有在电缆室的后封板封闭时接地开关才可以打开二、开关灭弧原理1、真空灭弧室工作原理：真空包内的真空灭弧室是利用高真空工作绝缘灭弧介质,靠密封在真空中的一对触头来实现电力电路的通断功能的一种电真空器件当其断开一定数值的电流时,动静触头在分离的瞬间,电流收缩到触头刚分离的一点上,出现电极间电阻剧烈增大和温度迅速提高,直至发生电极金属的蒸发,同时形成极高的电场强度,导致极强烈的发射和间隙击穿,产生真空电弧,当工频电流接近零时,同时也是触头开距的增大,真空电弧的等离子体很快向四周扩散,电弧电流过零后,触头间隙的介质迅速由导电体变为绝缘体,于是电流被分断由于触头的特殊构造,燃弧期间触头间隙会产适当的纵向磁场,这个磁场可使电弧均匀分布在触头表面,维持低的电弧电压,从而使真空灭弧室具有较高弧后介质强度恢复速度,小的电弧能量和小的腐蚀速率这样,就提高了真空灭弧室开断电流的能力和使用寿命 2、真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开接触器分断电流时，触点间隙中会形成由金属蒸汽和其它带电粒子组成的真空电弧。
因真空介质具有很高的绝缘强度，且介质恢复速度很快，真空中燃弧时间一般小于10ms...三、开关的五防闭锁试验：1、 开关在试验位合上闸，往工作位摇时，操作不动2、 开关地刀在合，往工作位摇开关时，操作不动3、 开关在工作位，合地刀时，操作不动4、 开关在工作位合上闸，往外摇开关时，操作不动5、 开关在工作位时，二次插头拔不下来四、6KV段上交直流电源1.交流（段内照明、电磁锁、风扇），正常负荷停送电时不操作a、380V脱硫保安III段——6KV脱硫III段#6柜QK———6KV脱硫III段屏顶交流小母线———6KV脱硫III段各个负荷b、380V脱硫保安IV段——6KV脱硫IV段#6柜QK———6KV脱硫IV段屏顶交流小母线———6KV脱硫IV段各个负荷c、6KV脱硫III段PT二次空开——6KV脱硫III段屏顶PT小母线———6KV脱硫III段各个负荷PT电源（电动机保护）d、6KV脱硫IV段PT二次空开——6KV脱硫IV段屏顶PT小母线———6KV脱硫IV段各个负荷PT电源（电动机保护）2.直流（开关操作、储能电源），正常负荷停送电时要操作该负荷的直流电源，断开/合上空开a、脱硫直流屏6KV脱硫III段空开——6KV脱硫III段#6柜QK——6KV脱硫III段屏顶直流小母线———6KV脱硫III段各个负荷直流电源b、脱硫直流屏6KV脱硫IV段空开——6KV脱硫IV段#6柜QK——6KV脱硫IV段屏顶直流小母线———6KV脱硫IV段各个负荷直流电源。
