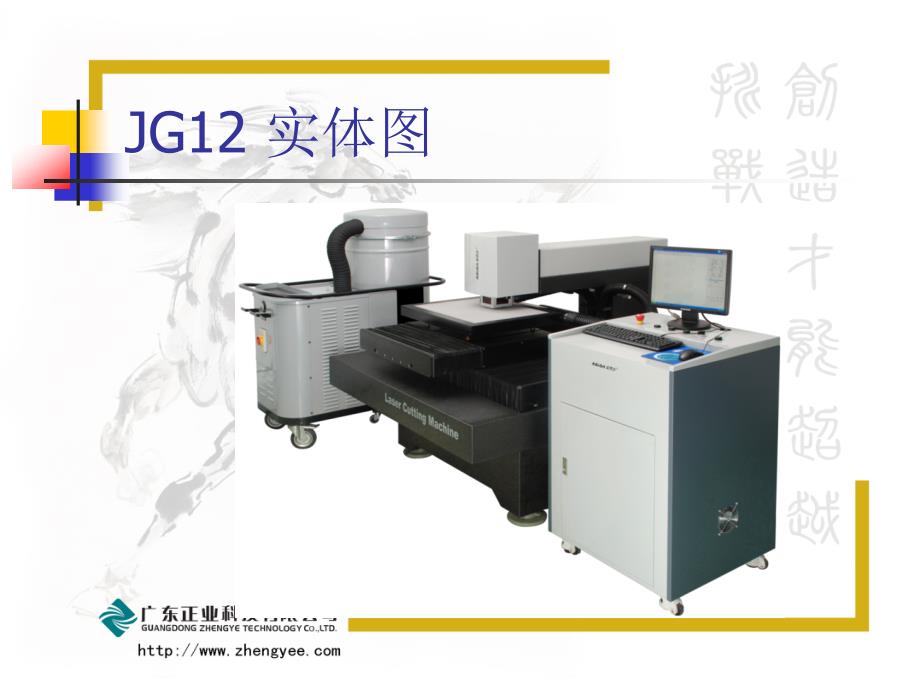

JG12 实体图 目目 录录一、一、 产品外观产品外观二、二、 应用领域应用领域三、三、 工作原理工作原理四、四、 功能介绍功能介绍五、五、 软件配置软件配置六、六、 切割效果切割效果七、七、 符合标准符合标准八、八、 技术参数技术参数 UV切割机结构n本机主要由10W 波长355nm水冷激光器、花岗岩支架、XY直线电机、光路系统、运动控制电脑（17英寸液晶显示器）、UVLaserCut切割软件、运动控制卡、稳压电源以及电缆线组成 产品外观产品外观激光光路部分激光光路部分机架、平台部分机架、平台部分XY运动平台运动平台激光器激光器控制柜控制柜排烟装置排烟装置蜂窝吸附工作蜂窝吸附工作台台 切割范围nUV紫外激光设备可以应用在挠性板生产中的多个领域，包括FPC外型切割，轮廓切割，钻孔，覆盖膜开窗口；玻璃膜；陶瓷；硅片等等 应用领域应用领域FPC（挠性电路板）（挠性电路板） 硅片硅片应用领域应用领域 玻璃玻璃应用领域应用领域 羊毛羊毛应用领域应用领域 金属氧化物金属氧化物应用领域应用领域 覆盖膜覆盖膜应用领域应用领域 应用领域应用领域木材木材 应用领域应用领域陶瓷陶瓷 n设备硬件原理： 水冷系统 激光电源 8W 355nm全固态激光器紫外两维扫描系统 扩束镜紫外远心扫描聚焦透镜CCD定位系统排烟系统吸附系统两维数控直线工作台工作原理工作原理 工作原理工作原理激光器介绍激光器介绍ASIDA-UV激光切割机是采用美国OPTOWAVE(光波)公司生产的紫外激光器,光波公司生产的激光器具有以下特点:①光波公司的紫外激光器属于光纤耦合端面泵浦激光器,整个激光器可靠,寿命达到20000个小时以上,光束质量好,有利于提高加工精度高 。
②光波公司的紫外激光器输出脉冲宽度窄<20 ns, 脉冲峰值功率高,在切割柔性电路板时不宜烧焦,加工效率高③光波公司的紫外激光器主体主体808nm bar条气密性封装在模块内部,安全可靠,不属于耗材 紫外激光切割主要功能：紫外激光切割主要功能： ⑴ 切割各种挠性线路板材料和覆盖膜，干净无炭化，包括常见的制造电路板的材料和制造元部件的材料切割刚挠结合材料也相当容易，可以一次完成，没有对位难题，也不会产生毛刺 功能介绍功能介绍 ⑵ 具备高质量、高速度切割刚性材料的功能，厚度可达 1mm (0.04″)加工后几乎无毛刺，也没有热作用产生的分层切割的结果精密、光滑，侧壁陡直；⑶ 具有在 PCB 材料上挖盲孔功能，直接成型抗蚀、阻焊等材料，底部和侧壁结合处边界清晰，几乎没有圆角，深度误差小于25μm，特别适合精细图案加工；⑷ 各种基底材料切割（硅片、陶瓷、玻璃等）；⑸ 各种功能薄膜的精密刻蚀成型增增值值功能功能功能介绍功能介绍 n高性能紫外激光器：采用高光束质量、高峰值功率、窄脉宽、高脉冲稳定度的9W/355nm全固态紫外激光器，保证加工质量和稳定性；n优化设计的光学系统：保证高的光束质量，减小功率损耗，减小聚焦光斑大小，确保紫外激光加工精度；n采用精密二维工作台和全闭环数控系统：提高光栅尺分辨率，保证机床的定位和重复精度；n采用位置传感器和CCD影像定位技术：激光基准点与机床基准点高精度重合；n采用高刚性设计、减振机床垫块和天然花岗岩组成的基座，消除工作台启动/停止和加速过程产生的惯性震动；n具有自主知识产权的控制软件界面人性化，功能完备，操作简捷，易于开发。
输入文件格式为gbr和dxf，可用CAM软件直接转换，dxf文件可用CAD软件方便编辑功能介绍功能介绍 Laser Machine UI Demo 根据样品材料和厚度不根据样品材料和厚度不同可对图形进行分层同可对图形进行分层分层式的加分层式的加分层式的加分层式的加工设计方案工设计方案工设计方案工设计方案 软件配置软件配置 图层功能方便地对图形进行观察图层功能方便地对图形进行观察图层加工参数设置方便快捷图层加工参数设置方便快捷图层加工参数设置方便快捷图层加工参数设置方便快捷软件配置软件配置 三轴运动控制方式简便三轴运动控制方式简便; ;实时实时显示当前位置显示当前位置; ;带有限位报警带有限位报警显示显示; ;软件可以实时监测激光软件可以实时监测激光状态、加工位置、报警信号及状态、加工位置、报警信号及加工路径等；加工路径等；软件配置软件配置 直接输入定位点数直接输入定位点数; ;具有具有自动定位、手动定位、自动定位、手动定位、十字定位和圆心定位功十字定位和圆心定位功能能软件配置软件配置 可显示激光器工作状态；可显示激光器工作状态；激光频率和功率可调；激光频率和功率可调；具备自动开关功能；具备自动开关功能；设置激光参数设置激光参数, ,不需进行面板操作不需进行面板操作软件配置软件配置 电机和振镜参数设置具有密码保护电机和振镜参数设置具有密码保护功能功能,更加安全可靠更加安全可靠,便于工艺探索便于工艺探索软件配置软件配置 可进行分块，分层，指定块或可进行分块，分层，指定块或选择区域加工选择区域加工; ;具备打盲孔功能；具备打盲孔功能；加工进度可显示；具备暂停和加工进度可显示；具备暂停和继续加工等功能继续加工等功能; ;加工参数可以加工参数可以保存为文本文档格式保存为文本文档格式软件配置软件配置 软件具有CAD捕捉,绘图,缩放等功能，可以方便进行简单图形的绘制、编辑等功能，对复杂的加工图形进行观察，避免操作失误；软件配置软件配置 偏移位置对切割覆盖膜能够快速定位适合非高精度场偏移位置对切割覆盖膜能够快速定位适合非高精度场合快速加工自动寻焦能够快速找到定位点，提高加工合快速加工自动寻焦能够快速找到定位点，提高加工速度速度.软件配置软件配置 样品切割精度影响因素样品切割精度影响因素n激光光斑大小和切割厚度激光光斑大小和切割厚度n工作台的定位和重复定位精度工作台的定位和重复定位精度n振镜失真矫正精度振镜失真矫正精度n工作台水平精度工作台水平精度综合精度达综合精度达到到±20μm软件配置软件配置 切割效果切割效果切割聚酰亚胺基体切割聚酰亚胺基体+ +铜层铜层+ +环氧树脂板环氧树脂板切割面 显微镜下切割效果切割效果切割效果 符合标准符合标准1 1 机床通用技术条件：机床通用技术条件： GB9061-2006GB9061-20062 2 电气设备通用技术条件：电气设备通用技术条件： GB/T5226.1-2002GB/T5226.1-20023 3 机床精度：机床精度： GB/T17421.1-1998GB/T17421.1-19984 4 数控机床的检验极限条件：数控机床的检验极限条件： GB/T17421.4-2003GB/T17421.4-20035 5 机床位置精度：机床位置精度： GB/T17421.2-2000GB/T17421.2-20006 6 激光设备安全检查标准：激光设备安全检查标准： GB/Z18461-2001GB/Z18461-20017 7 《《激光产品的辐射安全、激光产品的辐射安全、 设备分类、要求和用户指南设备分类、要求和用户指南》》 GB7247.1-2001 GB7247.1-20018 8 《《作业场所激光辐射卫生标准作业场所激光辐射卫生标准》》 GB10435-89 GB10435-899 9 《《激光设备和设施的电气安全激光设备和设施的电气安全》》 GB10320-1995 GB10320-1995 技术资料技术资料序号序号名称名称参数参数1激光机主体尺寸激光机主体尺寸17508*1350*1800（（mm））2激光机重量激光机重量2800kg3激光机供激光机供应电应电源源AC220V4吸吸尘尘器供器供应电应电源源AC380V5吸吸尘尘器供器供应应气源气源0.6~0.8Mpa6主体主体综综合精度合精度±20μm7主体重复精度主体重复精度±1μm8切割幅面切割幅面460*310(mm)9激光器波激光器波长长355nm10激光器功率激光器功率9W11环环境温度境温度20 0±2℃2℃12环环境湿度境湿度﹤ ﹤60%13地基震地基震动动﹤ ﹤5μm14震震动动加速度加速度﹤ ﹤0.05G15工工业电脑业电脑1.运运动动控制卡和工控机控制模式控制卡和工控机控制模式2.配配17″7″显显示屏，硬示屏，硬盘盘100G100G以上以上3.3.标标准准G G代代码码，，GerberGerber数据，兼数据，兼职职CADCAD 技术资料技术资料 UV激光切割机装箱清激光切割机装箱清单单1UV激光切割机主机JG11型1台2激光机控制电柜配套件1台3真空除尘机配套件1台4技术文件软硬件操作说明书各1套5保修卡.随机1份6软件安装光盘随机1份 技术资料技术资料 现场现场安装安装条件条件的要求的要求环境温度20±1oC环境湿度＜60%地基震动＜5mm震动加速度＜0.05G地面耐压2000kgf/m2电源AC220V;AC380V精密净化交流稳压电源3000VA 服务优势服务优势 Thanks！！ 。
