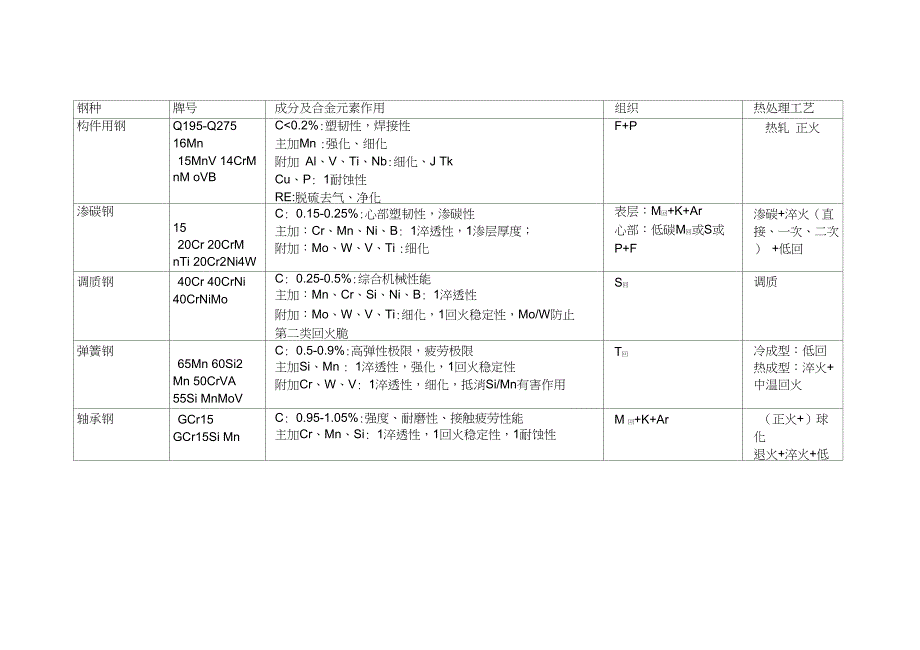

钢种牌号成分及合金元素作用组织热处理工艺构件用钢Q195-Q27516Mn15MnV 14CrM nM oVBC<0.2%:塑韧性，焊接性主加Mn :强化、细化附加 Al、V、Ti、Nb:细化、J TkCu、P: 1耐蚀性RE:脱硫去气、净化F+P热轧 正火渗碳钢1520Cr 20CrM nTi 20Cr2Ni4WC: 0.15-0.25%:心部塑韧性，渗碳性主加：Cr、Mn、Ni、B: 1淬透性，1渗层厚度； 附加：Mo、W、V、Ti :细化表层：M回+K+Ar心部：低碳M回或S或P+F渗碳+淬火（直 接、一次、二次） +低回调质钢40Cr 40CrNi 40CrNiMoC: 0.25-0.5%:综合机械性能主加：Mn、Cr、Si、Ni、B: 1淬透性附加：Mo、W、V、Ti:细化，1回火稳定性，Mo/W防止 第二类回火脆S回调质弹簧钢65Mn 60Si2 Mn 50CrVA 55Si MnMoVC: 0.5-0.9%:高弹性极限，疲劳极限主加Si、Mn : 1淬透性，强化，1回火稳定性附加Cr、W、V: 1淬透性，细化，抵消Si/Mn有害作用T回冷成型：低回 热成型：淬火+ 中温回火轴承钢GCr15 GCr15Si MnC: 0.95-1.05%:强度、耐磨性、接触疲劳性能 主加Cr、Mn、Si: 1淬透性，1回火稳定性，1耐蚀性M 回+K+Ar（正火+）球化 退火+淬火+低 回钢种牌号成分及合金元素作用组织热处理工艺碳素工具钢T7-T13C： 0.65-1.35%（*红硬性、耐磨性、淬透性）M回（亚共析、共析）M回（隐针）+K+Ar （过共 析）（正火+）球化退火+淬火 +低回低合金工具钢Cr2 9SiCr CrWM nW2C： 0.75-1.5%：红硬性、耐磨性、淬透性 主加：Cr、Mn、Si、W、V: 1淬透性，洞火稳 定性；1马氏体基体；Cr、Mn、W、V:细化晶 粒；Cr、Mn合金碳化物。
M回（隐针）+K+Ar球化退火+淬火+低回咼速钢18-4-16-542C: 0.7-1.65%:红硬性、耐磨性、淬透性主加：W、Cr、V、Mo : 1淬透性，T回火稳定性， 二次硬化，固溶强化；细化晶粒铸态组织：Ld+共析+M+Ar使用：M回（隐针）+K+Ar反复锻造球化退火（+调质）+二次 预热1280 （油、分级、等 温淬火）+560三次回火冷作模具钢Cr12Cr12MoVC: 1.45-2.3%:耐磨性、淬透性主加Cr： 1淬透性，强化， 合金碳化物1耐磨性 辅加Mo、V:细化组织、1回火稳定性，二次淬 火铸态组织：Ld+共析+M+Ar使用：M回（隐针）+K+Ar反复锻造 球化退火 一次硬化法 二次硬化法高韧性冷作模 具钢4CrW2SiC: 0.35-0.44%: 1韧性主加Cr、W、Si: 1淬透性，洞火稳定性（回火 温度），W :难容K，细化M回+K淬火+低回热作模具钢5CrMnMo5CrNiMo 3Cr2W8V 4Cr5MoSiVC: 0.5-0.6% （0.3-0.4； 0.32-0.42）:综合机械性 能Cr、Mn、Ni、Mo : Cr、Mn、Ni 1淬透性； W、Mo 1耐回火性并防止回火脆性； Cr、W、Mo、Si 1耐热疲劳性S回或T回淬火+咼回（中回）M不锈钢1-4Cr13,9Cr18C: 0.08-0.45Cr： 1淬透性，1耐蚀性S回或M回淬火+高回或低回F不锈钢C17、Cr25、Cr28C: 0.01以下Cr：形成F,俪寸蚀性（粗晶、475脆性、c相脆 性）S -Fe淬火高回或正火A不锈钢18-8C: 0.1以下，获得A Ni :获得A; Cr：俪寸蚀性A固溶（+稳定化）+去应力热稳定钢F: Cr13、Cr18、Cr25 型A:奥氏体不锈 钢，Fe-AI-MnCr-Mn-NC: 0.1以下Si、Al :复合氧化物，推迟FeO形成Mn、N :代 Ni热强钢PMA。
